24/03/2022

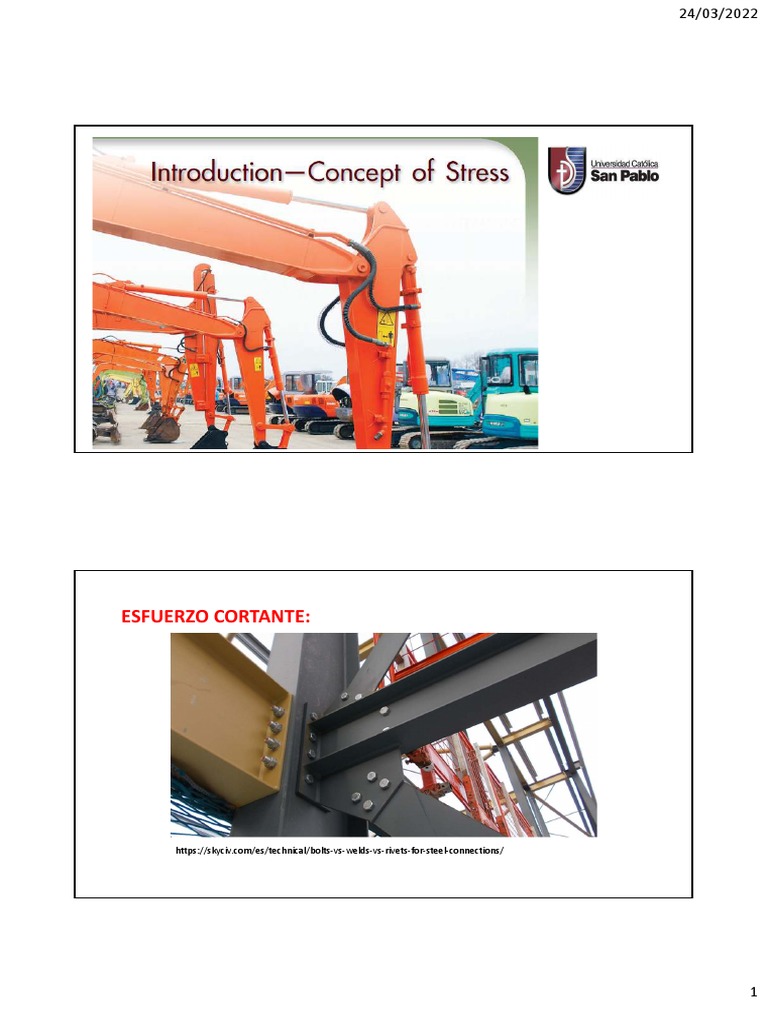

ESFUERZO CORTANTE:

https://skyciv.com/es/technical/bolts-vs-welds-vs-rivets-for-steel-connections/

1
 24/03/2022

ESFUERZO CORTANTE:
Consideramos un elemento estructural AB al que se le aplica dos fuerzas P y P’

Obtenemos un diagrama de la parte AC, y el cortante resultante es P

Las fuerza interna P es la fuerza cortante

2
 24/03/2022

El esfuerzo cortante promedio en una sección es la fuerza cortante por unidad de

área.

La distribución de esfuerzos cortantes no se

puede asumir como uniforme.

El esfuerzo cortante es encontrado generalmente en pernos, pasadores y remaches.

Para unir elementos estructurales.

http://www.bgstructuralengineering.com/BGSCM13/BGSCM004/BGSC
M00402.htm

3
 24/03/2022

Considerando con placas A y B que están conectadas por un perno CD.

También pueden dar diferentes condiciones de carga. Como por ejemplo pernos que
están en corte doble.

4
 24/03/2022

Las conexiones por corte también aparecen esfuerzos de flexión en las placas y
tracción en el perno.

https://www.inesa-tech.com/blog/efecto-apalancamiento-conexion-acero

Ejemplo:

5
 24/03/2022

Análisis detallado de la estructuras en las secciones críticas:

Análisis de la varilla BC: FBC = 50 kN (tracción)

El esfuerzo normal promedio es

σBCextr = +167 MPa

Cerca al agujero los esfuerzos son mayores que

la zona circular de la barra σBC = +159 MPa

6
 24/03/2022

Análisis de la varilla AB: FAB = 40 kN (Compresión)

Área será igual a:

A = 50 mm x 30 mm = 1.5x10-3 m2

El esfuerzo normal promedio es

σBCextr = +167 MPa (TRACCION)

Cerca al agujero los esfuerzos son mayores que

la zona circular de la barra σBC = +159 MPa

Análisis de la varilla AB: FAB = 40 kN (Compresión)

Área será igual a:

A = 50 mm x 30 mm = 1.5x10-3 m2

El esfuerzo normal promedio es

σABextr = -26.7 MPa (COMPRESION)

Cerca al agujero los esfuerzos son mayores que

la zona circular de la barra σBC = +159 MPa

7
 24/03/2022

Cálculo de los esfuerzos cortantes promedios en los pines:

El esfuerzo cortante promedio en A es:

τA prom = 40.7 MPa

Cálculo de los esfuerzos cortantes promedios en los pines:

El esfuerzo cortante promedio en G es (donde

se produce la fuerza cortante máxima):
τG prom = 50.9 MPa

8
 24/03/2022

Cálculo de los esfuerzos promedios de aplastamiento:

La fuerza de aplastamiento del pin A sobre la barra AB es de

40 kN.
El área (equivalente) que resiste el aplastamiento tiene t =
30 mm y d = 25 mm. Por lo tanto el esfuerzo de
aplastamiento es
σb = 40 kN/(30 mm x 25 mm) = 53.3 Mpa

El braquete tiene dos brazos, por lo que el área que resiste

el aplastamiento del pin sobre el braquete tiene t = 2x25
mm = 50 mm, y el esfuerzo de aplastamiento resulta
σb = 40 kN/(50 mm x 25 mm) = 32 MPa

Cálculo de los esfuerzos promedios de aplastamiento:

La fuerza de aplastamiento del pin A sobre la barra AB es de

40 kN.
El área (equivalente) que resiste el aplastamiento tiene t =
30 mm y d = 25 mm. Por lo tanto el esfuerzo de
aplastamiento es
σb = 40 kN/(30 mm x 25 mm) = 53.3 Mpa

El braquete tiene dos brazos, por lo que el área que resiste

el aplastamiento del pin sobre el braquete tiene t = 2x25
mm = 50 mm, y el esfuerzo de aplastamiento resulta
σb = 40 kN/(50 mm x 25 mm) = 32 MPa

9
 24/03/2022

Ejemplo: En la figura se muestra el detalle de la unión del extremo de una viga tipo
W460x97 a una trabe W610x125 mediante dos ángulo de 100x90x10, y remaches de
19mm de diámetro. En las tablas se relacionan las dimensiones y otros datos de
éstos y otros perfiles normalizados. Para los remaches, que unen los ángulos a la viga
puede tomarse el esfuerzo permisible como τ = 70 Mpa, σ = 140 Mpa. Determine la
máxima reacción de la viga que puede resistir esta unión remachada.

Ejemplo: En la figura se muestra el detalle de la unión del extremo de una viga tipo
W460x97 a una trabe W610x125 mediante dos ángulo de 100x90x10, y remaches de
19mm de diámetro. En las tablas se relacionan las dimensiones y otros datos de
éstos y otros perfiles normalizados. Para los remaches, que unen los ángulos a la viga
puede tomarse el esfuerzo permisible como τ = 70 Mpa, σ = 140 Mpa. Determine la
máxima reacción de la viga que puede resistir esta unión remachada.

Esf. Cortante:

Esf. Aplastamiento:

10
