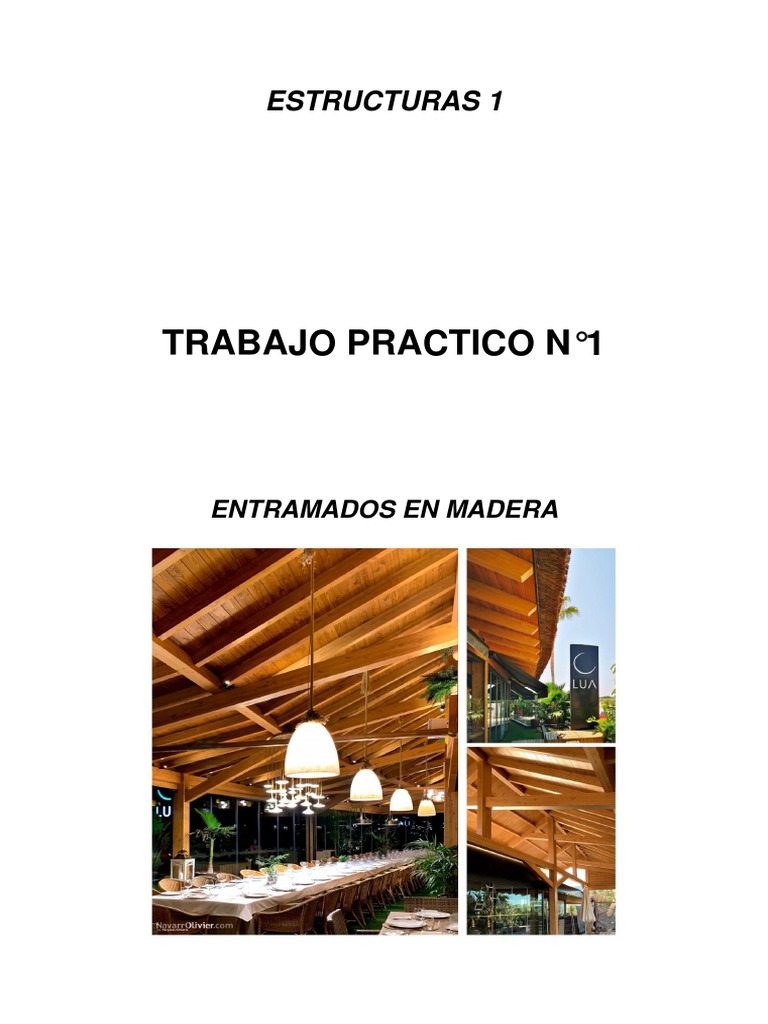

ESTRUCTURAS 1

TRABAJO PRACTICO N°1

ENTRAMADOS EN MADERA
 ESTRUCTURAS 1:
ALTERNATIVA PROPUESTA: Material Escuadrías de Madera

PLANTEO ESTRUCTURAL: ENTREPISO Y CUBIERTA

DIMENSIONADO DE LOS ELEMENTOS ESTRUCTURALES DEL ENTRAMADO:

PLANTEO AREAS DE CARGAS

 DIMENSIONADO ENTABLONADO:

 (Carga Total ) ……………………q° KG/M2

 (Carga por metro Lineal) …………q° KG/M2 X 1,00M= ……KG/M

ESQUEMA ESTATICO
 La Carga y Reacciones contenidas en el Plano de Fuerzas tienen distintas
rectas de Acción con la cual el tipo de Esfuerzo al que esta Solicitado es a
Flexión.

Diagrama Momento Flexor y Corte:

 Para Dimensionar su Sección necesito el Mmaximo y la Tensión

Admisible.
 La expresión matemática es W nec =Mmax / δadm.
 W adopt=b x h2 / 6 con esta fórmula obtengo las dimensiones
 DIMENSIONADO DE VIGA SECUNDARIA:

 (Carga total) ………………………….q°KG/M2

 (Carga por metro Lineal) …………….q°KG/M2 X Separación VS= ….KG/M

ESQUEMA ESTATICO:

 Esta Solicitada a Esfuerzo de Flexión

Mt= (q.l2/11) Mv= - (q.l2/9) Mt= (q.l2/15)

 Para Dimensionar su Sección necesito el Mmax y la δadm.

  La expresión Matemática seria W nec = Mmax / δadm.

W adopt= b x h2 / 6 con esta fórmula obtengo las dimensiones y verifico que el Wadod sea
mayor o igual al Wnec. Si no
DIMENSIONADO VIGA PRINCIPAL: debo redimensionar la sección
 (Carga Total) ……………………………………q° KG/M2
 (Carga por metro Lineal………………………..q°KG/M2 X Sep.VP.=….KG/M

ESQUEMA ESTATICO

F V=0 RA+RB –g. a – q.l – g. a=0 M A=0 q .l .l/2 – g. a .a/2 + g.a.(l+a/2)-RB.l

 Solicitado a Esfuerzo de Flexión

 Para Dimensionar la Sección necesito el Mmax. Y la Tensión Admisible
 Determino la Sección haciendo un Pre dimensionado Wnec=Mmax/δ
adm.
 Adopto b y calculo h mediante la siguiente formula
 W= b x h2 / 6=….. y Verifico W adoptado > W necesario.
 El Esfuerzo de Corte se Verifica con el valor del Corte Máximo
 Con la siguiente formula δmax= Q / b.z < δadmisible con la Tabla de
tensiones admisible de trabajo al Corte. Si no Verifica redimensionar o
cambiar la forma de la sección.
 La Deformación de la viga se verifica en el caso de mi planteo de viga
principal mediante la siguiente formula:
 F= (5 / 384).q.l4/EJ - (1/16).g.a2.l2/EJ= Para viga de un trama y dos
voladizos tiene que ser menor que la flecha admisible f= 1/ 500
utilizamos las tablas fórmulas para cálculos de flechas y valores
admisibles de flechas para madera en mi caso.

DIMENSIONADO DE COLUMNA:

 (carga total Cubierta)………………………….q°KG/M2

 Área de incidencia de la columna…….3,50Mx3,94M=13,8M2
 N1= q° x Área de incidencia= ……KG
 (carga total Entrepiso)………………………….q°KG/M2
 Se toma la reacción máxima del apoyo A de la viga principal de nuestro
caso. Apoyo RA=……..KG = N3

DIMENSIONADO DE COLUMNA:

 Método Omega:
 Pasos: N=N1+N2(Vol Col PA.Pe) + N3(RA de entrepiso)+N4(Vol Col PB.Pe)
 Área A= N/ δadm. Para mi caso madera
 Momento de Inercia Max y minim. Para nuestro caso Sección
Compuesta ( calcular con teorema de Steiner)
 Jxx= 2 ( JX + A d2 )= 2 JX Jyy= 2(Jy + A d2 )=
 Radio de Giro mínimo=ix=iy=√JXX / A=
 Esbeltez λ= lp / im=
 Con el valor de esbeltez entro a tabla para obtener (ω) y verificar la
sección propuesta.
 Verificación de la sección propuesta
 δ máx.= N. ω / A= KG/CM2……..≤ δadm. de la madera
 Si no verifica: aumentar la sección del material; distribuir el material de
otra manera; cambiar las condiciones de apoyo.
 RESPUESTAS A LAS PREGUNTAS:

 Viga con un Voladizo

 Los factores que influyen en la deformación de la viga son: la carga, la

longitud de la viga y de la rigidez de la pieza. A mayor longitud y carga de
la pieza mayor deformación, a mayor rigidez de la pieza menor
deformación. La rigidez depende del módulo de elasticidad del material
(E) y del momento de Inercia (J).
 El momento de Inercia depende: de las formas de las secciones ya sea
sección llena, sección a cajón, sección Te, sección doble Te etc. Y como
se distribuye el material alrededor de los ejes de inercia.
En secciones simples se obtiene a través de fórmulas y en secciones
compuestas con el teorema de Steiner.
 El Modulo Resistente: es la capacidad resistente que depende de las
formas de las secciones y el Momento Resistente: depende de la
resistencia de la forma y la resistencia del material diseñado.
 Explicación mecanismo resistente: El momento externo debe ser
equilibrado o contrarrestado con el momento interno de la sección.
Modulo Resistente W= b x h2 /6 ; Momento Resistente M=δ.W
En el caso de la viga doble te, el material está dispuesto en los extremos
donde se concentran las máximas tensiones de tracción y comprensión
logrando economía de material a diferencia de la sección llena.
 Factores que otorgan eficiencia:
-Continuidad Estructural: Al ser continua la viga disminuye los momentos
flexores.
-Viga con Voladizos: El momento del voladizo se compensa con el
momento del tramo.
-Condiciones de Apoyo
-Distribución del material alrededor de los ejes principales de inercia.
Relación Forma-Deformación
ESTABILIDAD ESPACIAL:
