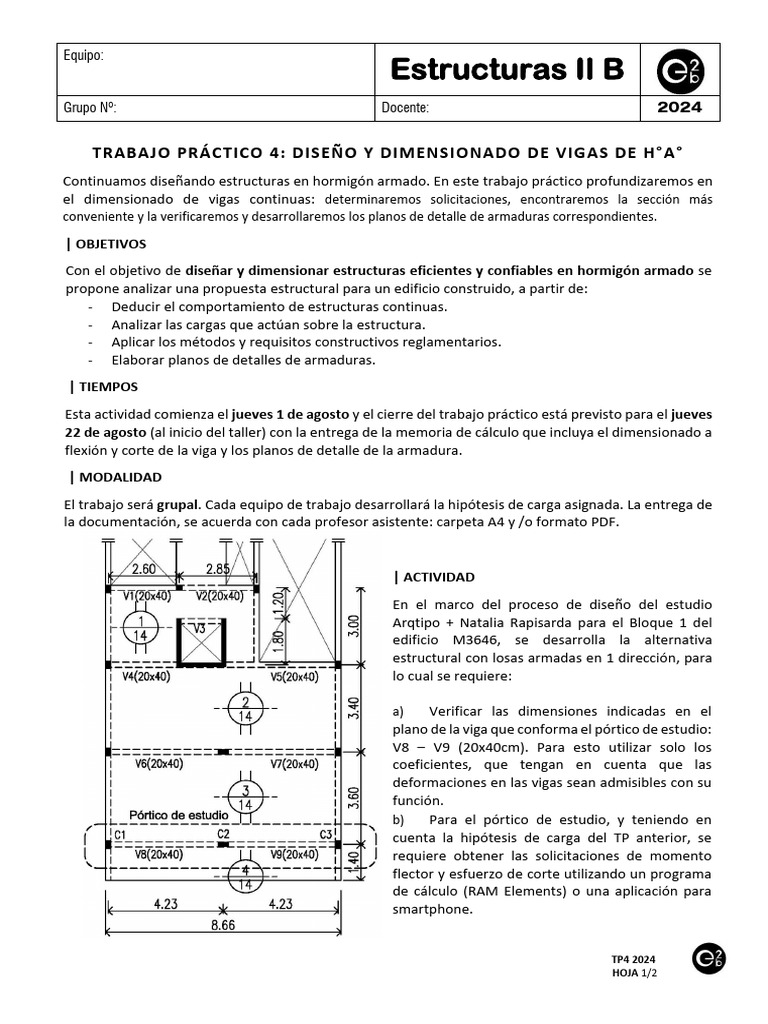

TRABAJO PRÁCTICO 4: DISEÑO Y DIMENSIONADO DE VIGAS DE H°A°
Continuamos diseñando estructuras en hormigón armado. En este trabajo práctico profundizaremos en
el dimensionado de vigas continuas: determinaremos solicitaciones, encontraremos la sección más
conveniente y la verificaremos y desarrollaremos los planos de detalle de armaduras correspondientes.
| OBJETIVOS
Con el objetivo de diseñar y dimensionar estructuras eficientes y confiables en hormigón armado se
propone analizar una propuesta estructural para un edificio construido, a partir de:
- Deducir el comportamiento de estructuras continuas.
- Analizar las cargas que actúan sobre la estructura.
- Aplicar los métodos y requisitos constructivos reglamentarios.
- Elaborar planos de detalles de armaduras.
| TIEMPOS
Esta actividad comienza el jueves 1 de agosto y el cierre del trabajo práctico está previsto para el jueves
22 de agosto (al inicio del taller) con la entrega de la memoria de cálculo que incluya el dimensionado a
flexión y corte de la viga y los planos de detalle de la armadura.
| MODALIDAD
El trabajo será grupal. Cada equipo de trabajo desarrollará la hipótesis de carga asignada. La entrega de
la documentación, se acuerda con cada profesor asistente: carpeta A4 y /o formato PDF.
| ACTIVIDAD
En el marco del proceso de diseño del estudio
Arqtipo + Natalia Rapisarda para el Bloque 1 del
edificio M3646, se desarrolla la alternativa
estructural con losas armadas en 1 dirección, para
lo cual se requiere:
a) Verificar las dimensiones indicadas en el
plano de la viga que conforma el pórtico de estudio:
V8 – V9 (20x40cm). Para esto utilizar solo los
coeficientes, que tengan en cuenta que las
deformaciones en las vigas sean admisibles con su
función.
b) Para el pórtico de estudio, y teniendo en
cuenta la hipótesis de carga del TP anterior, se
requiere obtener las solicitaciones de momento
flector y esfuerzo de corte utilizando un programa
de cálculo (RAM Elements) o una aplicación para
smartphone.
TP4 2024
HOJA 1/2
c) Verificar las dimensiones adoptadas para la viga frente a las máximas solicitaciones obtenidas de
flexión y de corte.
d) Dimensionar la viga a flexión y determinar la armadura necesaria (diámetro y cantidad de barras).
e) Dimensionar la viga para las solicitaciones de corte determinando los estribos necesarios
(diámetros de hierros, cantidad de ramas y separaciones). Considerar columnas de 20cm x 40cm
(ver orientación en planta de estructuras). Reducir esfuerzos de corte si corresponde.
f) Determinar la armadura de la viga con las planillas de cálculo de la cátedra (Excel) y comparar
con la armadura obtenida según cálculos manuales.
g) Dibujar el detalle de armado de la viga en vista y 3 secciones (1 tramo y 2 apoyos) (Esc.1:25).
MATERIALES: HORMIGÓN H20 Y ACERO ADN 420
ESQUEMA PORTICO:
| BIBLIOGRAFIA + MATERIAL DE ESTUDIO
- Diseño y dimensionado de estructuras de hormigón armado. Con aplicación del reglamento CIRSOC 201 -
2005 | Gonorazky, Sara (2012).
- Notas de cátedra:
- Planillas Excel para dimensionar estructuras de hormigón armado según reglamento
CIRSOC 201 - 2005 | Argüello, Silvio (2009).
- Tablas para predimensionar estructuras de hormigón armado según reglamento CIRSOC
201 - 2005 | Prados, Silvina (2015).
- Planillas Excel, Hojas de cálculo de Google y aplicación Android para predimensionar
estructuras de hormigón armado según reglamento CIRSOC 201 - 2005 | Prados, Silvina
(2015).
- Guía práctica para representación de armadura en losas y vigas | Prados, Silvina
(2024).
