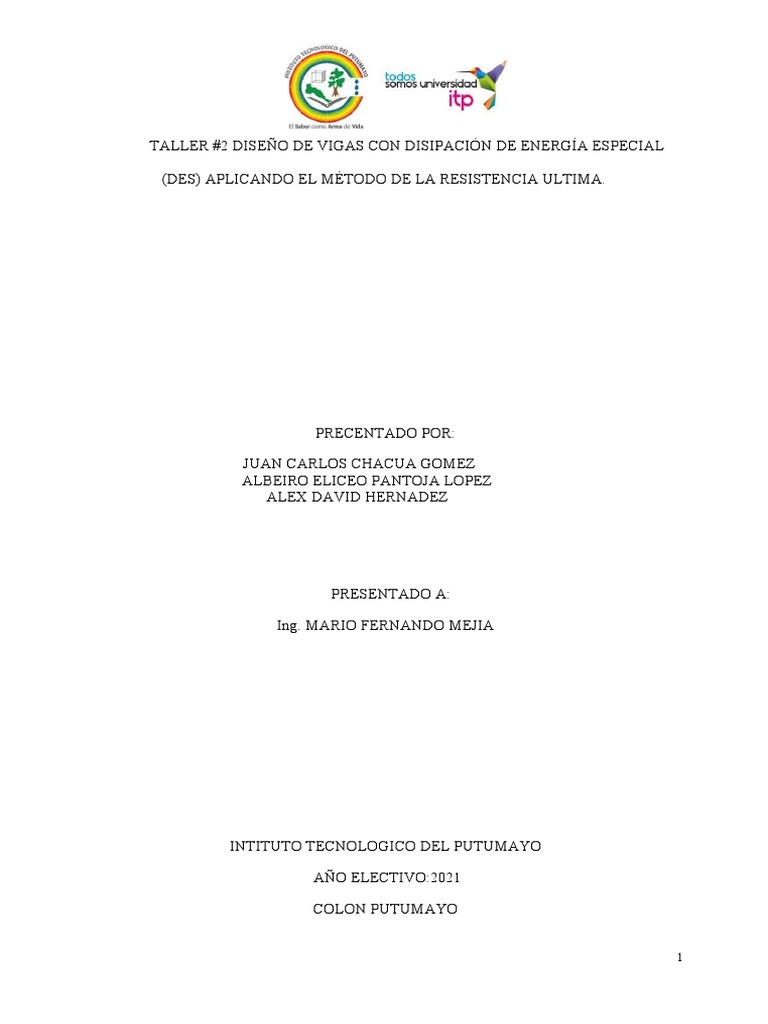

TALLER #2 DISEÑO DE VIGAS CON DISIPACIÓN DE ENERGÍA ESPECIAL
(DES) APLICANDO EL MÉTODO DE LA RESISTENCIA ULTIMA.
PRECENTADO POR:
JUAN CARLOS CHACUA GOMEZ
ALBEIRO ELICEO PANTOJA LOPEZ
ALEX DAVID HERNADEZ
PRESENTADO A:
Ing. MARIO FERNANDO MEJIA
INTITUTO TECNOLOGICO DEL PUTUMAYO
AÑO ELECTIVO:2021
COLON PUTUMAYO
1
INTRODUCCION:
Las vigas y columnas son parte de los elementos más importantes en una edificación ya que
conforman la parte estructural de ella, por lo tanto, es de suma importancia el diseño y los
cálculos correspondientes a estos elementos.
Las estructuras se dimensionan para cumplir con diferentes requisitos como resistencia,
durabilidad, rigidez, y economía.
Son muchas las formas estructurales y los materiales utilizados para su construcción. Cada
forma y tipo de material se escoge de acuerdo a ciertas condiciones que permitan la
funcionalidad y estabilidad de la estructura que se pretende construir. En edificaciones con
entrepisos, placas o losas pequeñas, el uso de viguetas en una dirección es normal que se
utilice; pero, en el caso de losas grandes como el que tenemos nosotros, el criterio puede
orientarse a otros tipos de sistemas estructurales (losas de hormigón en dos direcciones)
En el siguiente trabajo se realizará y se contemplará todo lo relacionado con el diseño de vigas
de hormigón armado en este caso analizaremos vigas tanto en el eje x ,y establecidas en el
plano suministrado esto de acuerdo a lo aprendido en clases.
Para realizar el diseño de vigas de hormigón armado nosotros debemos reconocer los
principios de diseño de vigas por la norma vigente en Colombia la NSR10 títulos (A, B, C) de
los cuales nos regiremos para llevar a cabo los cálculos respectivos como cargas vivas, cargas
muertas, secciones de viga refuerzos teniendo estos datos realizaremos una adecuada
implementación de los refuerzos .
para este trabajo tendremos en cuenta métodos y características especificas como es el método
de la resistencia ultima para analizar el comportamiento de la viga, también contara con un
diseño de disipación de energía esto con el fin de reducir deformaciones en el elemento
estructural.
OBJETIVO GENERAL:
Realizar los diseños adecuados cumpliendo con los lineamientos exigidos por las respectivas
normas de construcción (NSR-10)
1) PREDIMENCIONAMIENTO DE LAS VIGAS
Teniendo en cuenta los planos dados por el docente elegimos a criterio propio las vigas a
diseñar las cuales son viga en y (eje A 1-6) y viga x (eje 1 A-C) el redimensionamiento se
realiza con la siguiente formula la cual se obtiene de la tabla
(VIGA EN Y)
(VIGA EN X)
l
h=
12
2) DISEÑO SECCIONES DE LA VIGA:
Teniendo en cuenta la identificación de las vigas y los cálculos que se realizó anteriormente,
diseñamos la base (b), altura (h) de acuerdo a la norma NSR-1º para la base nos apoyamos del
título C; C.21.6. Elementos sometidos a flexión y carga axial pertenecientes a pórticos
especiales resistentes a momento con capacidad especial de disipación de energía (DES)
Del cual tenemos en cuenta la sección
SECCIONES DE LA VIGA
VIGAS h (m) b (m)
Viga en Y 0.40 0.30
Viga en X 0.35 0.30
3) CALCULO DE LAS AREAS TRIBUTARIAS:
Para el cálculo de las áreas tributarias en nuestro plano, hay que tener en cuenta que se
muestra un arreglo de vigas que rodean el perímetro del tablero A-B-C. Esto significa que el
área tributaria tiene una geometría triangular, cuyos ángulos serán trazados a 45° como lo
vamos a ver en el siguiente ejemplo.
Establecida que clase de área tributaria tenemos procedemos a calcular la nuestra.
(AREAS VIGA EN Y)
(AREAS VIGA EN X)
4) CARGAS MUERTAS
Para el cálculo de las cargas muertas utilizamos el software Excel para realizar los cálculos
que miramos a continuación.
5) CARGAS VIVAS
Para el cálculo de las cargas vivas tenemos que tener en cuenta las especificaciones que da la
norma sobre las cargas vivas uniformemente distribuidas y su uso en este caso uso residencial,
utilizamos el software Excel para realizar los cálculos que miramos a continuación.
NOTA:
obtenidas las áreas tributarias anteriormente, en el cálculo de cargas vivas y
muertas también se calcula y se trabaja con las cargas tributarias
6) SUMATORIA DE LAS CARGAS PARA INGRESAR AL PROGRAMA DE
DISEÑO:
7) MOMENTOS OBTENIDOS PARA AMBAS VIGAS
(MOMENTOS VIGA EN Y)
(MOMENTOS VIGA EN X)
