18 de abril de 2022

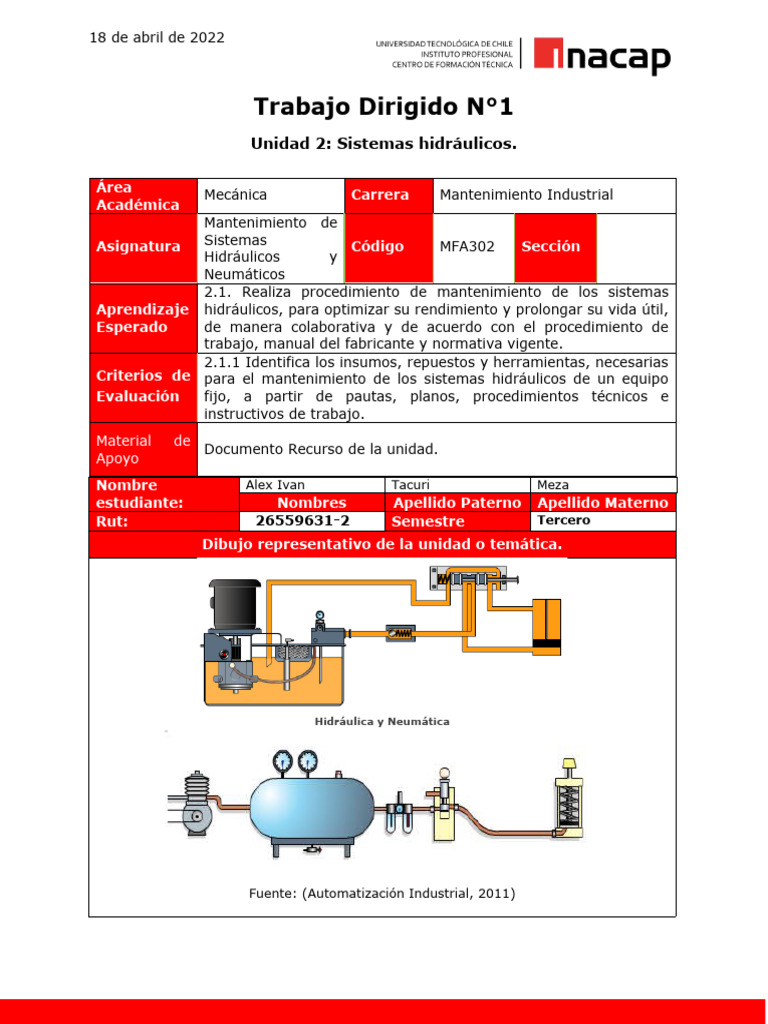

Trabajo Dirigido N°1
Unidad 2: Sistemas hidráulicos.
Área Mecánica Carrera Mantenimiento Industrial
Académica
Mantenimiento de
Asignatura Sistemas Código MFA302 Sección
Hidráulicos y
Neumáticos
2.1. Realiza procedimiento de mantenimiento de los sistemas
Aprendizaje hidráulicos, para optimizar su rendimiento y prolongar su vida útil,
Esperado de manera colaborativa y de acuerdo con el procedimiento de
trabajo, manual del fabricante y normativa vigente.
2.1.1 Identifica los insumos, repuestos y herramientas, necesarias
Criterios de para el mantenimiento de los sistemas hidráulicos de un equipo
Evaluación fijo, a partir de pautas, planos, procedimientos técnicos e
instructivos de trabajo.
Material de
Documento Recurso de la unidad.
Apoyo
Nombre Alex Ivan Tacuri Meza
estudiante: Nombres Apellido Paterno Apellido Materno
Rut: 26559631-2 Semestre Tercero
Dibujo representativo de la unidad o temática.
Hidráulica y Neumática
Fuente: (Automatización Industrial, 2011)
Área Mecánica
ACTIVIDAD N°1: Identifica los insumos, repuestos y herramientas,
necesarias para el mantenimiento de los sistemas hidráulicos de un
equipo fijo.
1.1. Anote en la parte inferior de la figura el nombre de los elementos asociado a
los sistemas hidráulicos.
(CICROSA, s.f.) (CICROSA, s.f.)
(CICROSA, s.f.)
Cilindro Hidraulico doble efecto Cilindro Hidraulico simple efecto
Cilindro Telescopico
(CICROSA, s.f.)
(ASHM, 2016) (ASHM, 2016)
Cilindro hidráulico de volteo de Válvula de alivio presión
Válvula reguladora
arado controlada
(ASHM, 2016) (HNSA, s.f.) (Parra & Villalobos,
2010)
Valvula reductora Acumulador de presion Enfriador
1.2. En la columna A se encuentra una lista de componentes hidráulicos y en la
columna B características y/o utilización de cada uno de ellos. Ubique el
número de la columna A en la característica o uso que corresponda en la
columna B.
Columna A Columna B
1. Cilindro de simple 1 El aceite que entra en por dos lumbreras haciendo salir y
efecto retroceder el accionador.
2. Válvulas de control 4 Se utilizan cuando se necesitan grandes extensiones con un
direccional espacio reducido para el montaje.
3. Válvulas de alivio 6 Se utilizan a menudo para regular la velocidad del
accionador, o para dividir el flujo entre dos o más circuitos.
4. Cilindros 5 El aceite que entra en una sola lumbrera hace que el
telescópicos accionador se extienda.
5. Acumuladores 3 Se utilizan para limitar la presión máxima del sistema o del
hidráulicos circuito y proteger las componentes
MFA302 Mantenimiento de Sistemas Hidráulicos y Neumáticos
2
Área Mecánica
6. Válvulas de control 2 Dirigiendo el caudal de aceite hacia los circuitos deseados.
de flujo
7. Cilindros de doble Compensan las variaciones de presión que se producen en el
efecto sistema suministrando presión adicional y absorbiendo el
exceso de presión, según se requiera. Además, pueden
absorber eventuales sobrecargas del sistema.
8. Filtro de Se utilizan para conectar los componentes que no tienen
profundidad movimiento.
9. Tubería hidráulica Se utiliza para medir presiones sobre la atmosférica.
10. Manómetro Recogen los contaminantes en la superficie del elemento del
filtro o malla.
1.3. Escribir en los espacios correspondientes la lectura que indica cada dispositivo
medidor de presión, en las unidades dadas.
Unidad: Bar Unidad: Bar
Rango: 0 - 100 Rango:
Resolución: Resolución:
Lectura: Lectura:
Unidad: PSI Unidad: PSI
Rango: Rango:
Resolución: Resolución:
Lectura: Lectura:
Fuete: (Parra & Villalobos, 2010)
1.4. En la columna A se encuentra una lista de las propiedades de los aceites y en
la columna B la definición de cada una de ellas. Ubique el número de la
columna A en la definición que corresponda en la columna B.
Columna A Columna B
1. Índice de viscosidad Capacidad que tiene un aceite de adherirse a
las superficies metálicas que está lubricando.
Resistencia que opone un fluido a los
2. Lubricidad esfuerzos cortantes tangenciales, es decir,
corresponde a la resistencia que impone un
fluido a fluir o escurrir.
3. Punto de combustión Temperatura más baja a la cual un fluido
sigue siendo un líquido vertible.
MFA302 Mantenimiento de Sistemas Hidráulicos y Neumáticos
3
Área Mecánica
Temperatura a la cual los vapores emitidos
4. por un aceite se inflaman y permanecen
Untuosidad
ardiendo al menos 5 segundos al acercarles
una llama.
Expresa la característica de variación de la
5. Punto de inflamación viscosidad en función de la temperatura
mediante un único número adimensional.
6. Temperatura mínima a la cual un aceite
Punto de fluidez
comienza a emitir vapores inflamables.
Capacidad de un lubricante de formar una
7. Viscosidad película de un cierto espesor sobre una
superficie.
1.5. Resuelva el siguiente crucigrama asociado a los aditivos utilizados en los
aceites lubricantes.
Descripción
1. Tienen la misión de evitar que el mecanismo lubricado se contamine
aún cuando el lubricante lo está.
2. Destinados a retardar la degradación del aceite actuando como
detergentes dispersantes, antioxidantes, anticorrosivos, agentes anti-
desgaste, agentes alcalinos y agentes anti-emulsificadores.
3. Son aditivos cuyas cadenas se adhieren perpendicularmente a las
superficies, formando así, una película que resiste el cizallamiento y
MFA302 Mantenimiento de Sistemas Hidráulicos y Neumáticos
4
Área Mecánica
provee una lubricación límite bajo cargas moderadas
4. Tienen la misión de evitar espumas producidas en un aceite debido a
gases extraños, cuando las temperaturas son menores a 100 [°C].
5. Su función es disminuir el desgaste de las superficies metálicas de
deslizamiento, favoreciendo la adherencia del lubricante.
6. Su función es la de proteger de la corrosión a materiales sensibles, por
una parte, y por otra, evitar las alteraciones internas que puede sufrir
el aceite por envejecimiento y oxidación.
7. Aditivos que mejoran las cualidades físicas básicas con acción sobre el
índice de viscosidad, el poder antiespumante, la untuosidad, la
lubricidad, la extrema presión y la rigidez dieléctrica.
1.6. A partir de los aceites se muestran en la tabla, indique a que norma
pertenecen, viscosidad, temperatura de trabajo y aplicación recomendada.
(Tome como ejemplo la solución entregada en la fila N°1)
N° Viscosidad Temperatrura
Aceite Norma Aplicación
(cSt) (°C)
Motor a
1. combustión
5,6 Invierno
15W50 SAE 100 interna
16,3 Verano
sistema
automotriz
2.
10W30
3.
VG15
4.
VG460
5.
75W
1.7. Según la norma ISO 1219 vista en el DR1, Dibujar el símbolo de los siguientes
componentes.
Componente Dibujo Componente Dibujo
Actuador de simple Actuador de doble
efecto efecto
MFA302 Mantenimiento de Sistemas Hidráulicos y Neumáticos
5
Área Mecánica
Válvula reductora de
Válvula de alivio
presión
Cilindro hidráulico
Bomba bidireccional basculante
bidireccional.
Acumulador Enfriador
Bibliografía
ASHM. (21 de noviembre de 2016). Válvula de 4 vías de centro tándem. Obtenido
de ASHM: http://www.ashm.mx/blog/valvula-de-4-vias-de-centro-tandem/
Automatización Industrial. (8 de mayo de 2011). Elementos de un circuito
hidráulico. Obtenido de
http://industrial-automatica.blogspot.com/2011/05/elementos-de-un-
circuito-hidraulico.html
CICROSA. (s.f.). Cilindro hidráulico . Obtenido de CICROSA:
https://www.cicrosa.com/index.php/productos/cilindros-hidraulicos/cilindros-
hidraulicos-estandar/cilindros-hidraulicos-estandar-simple-efecto-600/
HNSA. (s.f.). ACUMULADORES DE VEJIGA. Obtenido de HNSA:
http://www.hnsa.com.co/acumuladores-de-vejiga/
Parra, R., & Villalobos, C. (2010). Apunte de Hidroneumática Aplicada 1. Santiago:
INACAP.
MFA302 Mantenimiento de Sistemas Hidráulicos y Neumáticos
6
