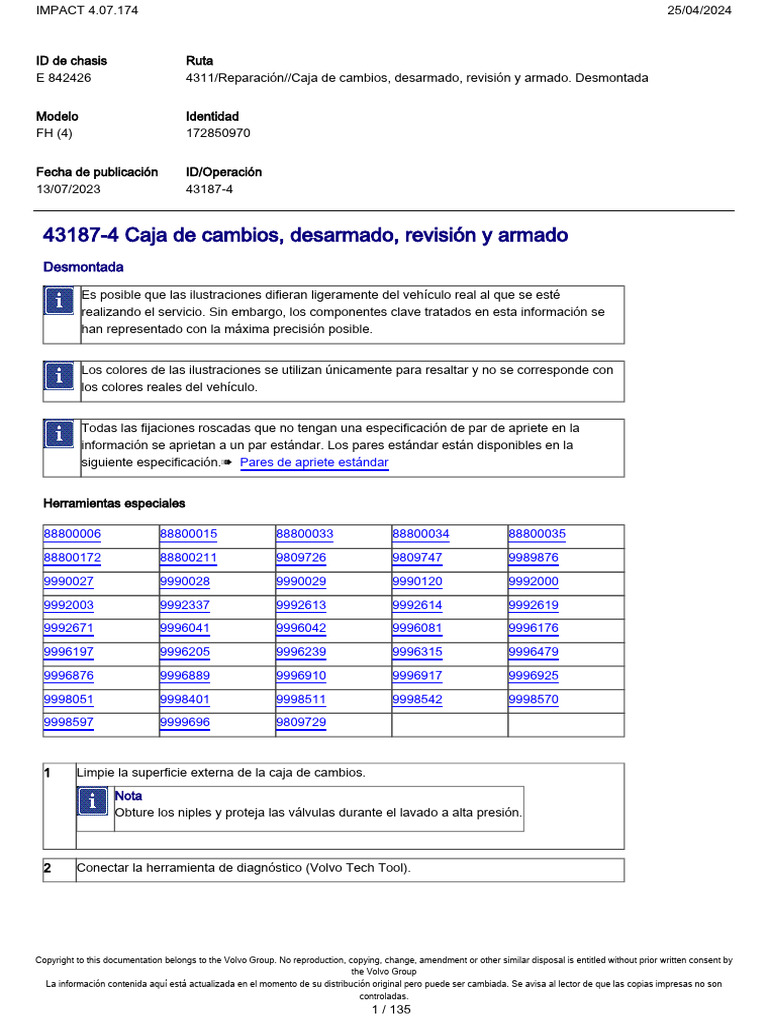

IMPACT 4.07.

174 25/04/2024

ID de chasis Ruta
E 842426 4311/Reparación//Caja de cambios, desarmado, revisión y armado. Desmontada

Modelo Identidad
FH (4) 172850970

Fecha de publicación ID/Operación

13/07/2023 43187-4

43187-4 Caja de cambios, desarmado, revisión y armado

Desmontada

Es posible que las ilustraciones difieran ligeramente del vehículo real al que se esté
realizando el servicio. Sin embargo, los componentes clave tratados en esta información se
han representado con la máxima precisión posible.

Los colores de las ilustraciones se utilizan únicamente para resaltar y no se corresponde con
los colores reales del vehículo.

Todas las fijaciones roscadas que no tengan una especificación de par de apriete en la
información se aprietan a un par estándar. Los pares estándar están disponibles en la
siguiente especificación.➠ Pares de apriete estándar

Herramientas especiales

88800006 88800015 88800033 88800034 88800035

88800172 88800211 9809726 9809747 9989876
9990027 9990028 9990029 9990120 9992000
9992003 9992337 9992613 9992614 9992619
9992671 9996041 9996042 9996081 9996176
9996197 9996205 9996239 9996315 9996479
9996876 9996889 9996910 9996917 9996925
9998051 9998401 9998511 9998542 9998570
9998597 9999696 9809729

1 Limpie la superficie externa de la caja de cambios.

Nota
Obture los niples y proteja las válvulas durante el lavado a alta presión.

2 Conectar la herramienta de diagnóstico (Volvo Tech Tool).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
1 / 135
IMPACT 4.07.174 25/04/2024

3 Realizar la operación de Activación de marchas, caja de control (para desmontar/instalar)

según las instrucciones de la herramienta de diagnóstico (Volvo Tech Tool).

4 Desconectar la herramienta de diagnóstico (Volvo Tech Tool).

5 Desenchufe los conectores.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
2 / 135
IMPACT 4.07.174 25/04/2024

6 Desmontar el tubo.

7 Desmonte los tubos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
3 / 135
IMPACT 4.07.174 25/04/2024

8 Extraiga el tapón.

9 Desmontar la junta tórica.

10 Desmontar las abrazaderas de cinta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
4 / 135
IMPACT 4.07.174 25/04/2024

11 Desenchufar el conector.

12 Quitar los tornillos.

13 Desmontar el tubo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
5 / 135
IMPACT 4.07.174 25/04/2024

14 Soltar la válvula.

15 Desenchufar el conector.

16 Desmonte la válvula.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
6 / 135
IMPACT 4.07.174 25/04/2024

17 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si la herramienta de diagnóstico (Volvo Tech Tool) no puede entrar en contacto con la TECU
(Unidad de mando electrónica de la transmisión).

▶ Desmonte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
7 / 135
IMPACT 4.07.174 25/04/2024

▶ Desconecte los conectores.

Nota
Eleve la tapa de un lado para desconectar los conectores.

Nota
Tenga cuidado de no dañar los cables.

▶ Desmonte la tapa.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
8 / 135
IMPACT 4.07.174 25/04/2024

▶ Desmonte la junta.

▶ Desmontar la junta.

▶ Extraer los tornillos.

▶ Desmonte la válvula.
Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
9 / 135
IMPACT 4.07.174 25/04/2024

▶ Desmontar la junta.
Nota
No desechar la junta.

▶ Monte los tornillos.

Nota
Utilizar 2 tornillos más cortos para fijar temporalmente la caja de control.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
10 / 135
IMPACT 4.07.174 25/04/2024

▶ Active los engranajes.

▶ Soplar aire en los orificios para colocar las horquillas del selector en las posiciones correctas.

▶ Inyectar aire en el agujero (1).

▶ Inyectar aire en el agujero (4).

▶ Inyectar aire en el agujero (7).

▶ Aplique aire en los orificios (9) y (2) al mismo tiempo, para colocar el manguito en punto muerto.

1 Marcha atrás
2 2ª
3 Gama baja

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
11 / 135
IMPACT 4.07.174 25/04/2024

4 Gama alta
5 Engranaje 1
6 Freno, eje intermedio
7 División alta
8 División baja
9 3ª

▶ Desmonte los tornillos.

▶ Desmonte la caja de control.

▶ Desmontar la junta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
12 / 135
IMPACT 4.07.174 25/04/2024

18 Desmonte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
13 / 135
IMPACT 4.07.174 25/04/2024

19 Desmonte la caja de control.

Material requerido
mandril 9992337

Nota
Fuerce a la herramienta para levantar la caja de control de los pasadores de guía.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
14 / 135
IMPACT 4.07.174 25/04/2024

20 Colocar un recipiente de drenaje.

21 Desmonte los tubos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
15 / 135
IMPACT 4.07.174 25/04/2024

22 Desmonte los tornillos.

23 Desmontar la consola.

24 Desmonte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
16 / 135
IMPACT 4.07.174 25/04/2024

25 Desmontar la consola.

26 Desmontar el conjunto del filtro de aceite.

27 Desmontar la junta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
17 / 135
IMPACT 4.07.174 25/04/2024

28 Dar la vuelta a la caja de cambios.

Nota
Asegúrese de que el eje secundario está orientado hacia arriba.

29 Aflojar la tuerca.

Material requerido
SUFRIDERA 9998570

30 Desmonte la tuerca.

31 Desmontar la junta tórica.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
18 / 135
IMPACT 4.07.174 25/04/2024

32 Monte las herramientas.

Material requerido
A Cilindro hidráulico 9809729
B extractor 9809747
C mandril 9996197
D mandril 9996205
E BOMBA HIDRÁULICA 9809726

33 Desmontar la brida.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
19 / 135
IMPACT 4.07.174 25/04/2024

34 Quite el tornillo (3).

35 Desmonte el resorte (2).

36 Quite el cierre (1).

Nota
Use un imán para jalar la cerradura.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
20 / 135
IMPACT 4.07.174 25/04/2024

Con toma de fuerza.

37 Quite el anillo de seguridad.

38 Desmontar el eje junto con el cojinete.

Nota
Utilizar una herramienta adecuada.
Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
21 / 135
IMPACT 4.07.174 25/04/2024

39 Desmonte el eje.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
22 / 135
IMPACT 4.07.174 25/04/2024

40 Desmonte los tornillos.

41 Desmonte el cuerpo.

Material requerido
ADAPTADOR 9996925
ARGOLLA DE ELEVACIÓN 9996479
HERRAMIENTA DE PRESIÓN 9998051

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
23 / 135
IMPACT 4.07.174 25/04/2024

42 Desmontar el tubo.

Material requerido
llave de manguito 9990027

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
24 / 135
IMPACT 4.07.174 25/04/2024

43 Desmonte el circlip.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
25 / 135
IMPACT 4.07.174 25/04/2024

44 Extraiga la arandela.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
26 / 135
IMPACT 4.07.174 25/04/2024

45 Monte las herramientas.

Material requerido
A HUSILLO 9992619
B BOMBA HIDRÁULICA 9809726
C cilindro hidráulico 9992671
D extractor 9998542
E extractor 88800015
F mandril 9996889

Nota
Asegúrese de que la marca divisoria en la herramienta (D) esté a 90° de la divisoria en
la herramienta (C).

46 Desmonte el cuentarrevoluciones diferencial de rango alto.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
27 / 135
IMPACT 4.07.174 25/04/2024

47 Extraiga el tornillo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
28 / 135
IMPACT 4.07.174 25/04/2024

48 Desmonte los tornillos.

49 Desmonte la cubierta.

50 Extraiga la laminilla de ajuste.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
29 / 135
IMPACT 4.07.174 25/04/2024

51 Monte las herramientas.

Material requerido
HUSILLO 9996315
tornillo 9996917

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
30 / 135
IMPACT 4.07.174 25/04/2024

52 Monte las herramientas.

Material requerido
A cilindro hidráulico 9992671
B mandril 9990120
C BOMBA HIDRÁULICA 9809726

53 Desmonte el eje de marcha atrás.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
31 / 135
IMPACT 4.07.174 25/04/2024

54 Desmontar la bomba de aceite junto con el piñón de marcha atrás.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
32 / 135
IMPACT 4.07.174 25/04/2024

55 Desmonte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
33 / 135
IMPACT 4.07.174 25/04/2024

56 Desmonte la cubierta.

57 Extraiga la laminilla de ajuste.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
34 / 135
IMPACT 4.07.174 25/04/2024

58 Compruebe los huecos.

Nota
Use un calibre de hoja de 0,05 mm de espesor, con un ancho máximo de 10 mm.

Nota
Compruebe los huecos a temperatura ambiente.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
35 / 135
IMPACT 4.07.174 25/04/2024

59 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si se puede insertar el calibre de hoja.

▶ Sustituya el cuerpo básico.

60 Dar la vuelta a la caja de cambios.

Nota
Asegúrese de que el eje primario está orientado hacia arriba.

61 Desmonte las cintas abrazaderas de cable.

62 Quite el clip.

63 Desacoplar la manguera.

64 Desmontar las juntas tóricas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
36 / 135
IMPACT 4.07.174 25/04/2024

65 Quitar los tornillos.

66 Soltar el cilindro de embrague.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
37 / 135
IMPACT 4.07.174 25/04/2024

Material requerido
BARRA DE HIERRO 9998511

Nota
Para sujetar la barra de hierro, utilizar una llave de tubo largo.

67 Soltar el cilindro de embrague.

Material requerido
BARRA DE HIERRO 9998511

Nota
Para sujetar la barra de hierro, utilizar una llave de tubo largo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
38 / 135
IMPACT 4.07.174 25/04/2024

68 Desmontar el cilindro de embrague.

69 Desmontar el tubo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
39 / 135
IMPACT 4.07.174 25/04/2024

70 Retirar los tornillos.

71 Desmontar el cilindro.

72 Desmontar la junta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
40 / 135
IMPACT 4.07.174 25/04/2024

73 Desmontar el juego de disco.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
41 / 135
IMPACT 4.07.174 25/04/2024

74 Colocar el cilindro y la herramienta en el tornillo de banco.

Material requerido
mandril 88800172

Nota
Usar mordazas blandas en el tornillo de banco para evitar dañar el componente.

75 Desmonte la cubierta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
42 / 135
IMPACT 4.07.174 25/04/2024

76 Extraer el tornillo.

77 Desmonte la arandela.

78 Desmonte el resorte.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
43 / 135
IMPACT 4.07.174 25/04/2024

79 Monte la cubierta.
Nota
Apretar a mano.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
44 / 135
IMPACT 4.07.174 25/04/2024

PRECAUCIÓN
Riesgo de lesiones personales.
Las partículas sueltas podrían salir despedidas y provocar daños en los ojos. El hecho de trabajar
con aire comprimido puede provocar daños de audición.

▶ Utilice siempre gafas de protección y protectores de oídos cuando trabaje con aire comprimido.

80 Inyectar aire comprimido.

Nota
Procurar que el pistón esté orientado hacia el banco de trabajo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
45 / 135
IMPACT 4.07.174 25/04/2024

81 Desmontar el pistón.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
46 / 135
IMPACT 4.07.174 25/04/2024

82 Desmonte la cubierta.

83 Desmontar la junta tórica.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
47 / 135
IMPACT 4.07.174 25/04/2024

84 Desmonte las juntas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
48 / 135
IMPACT 4.07.174 25/04/2024

85 Desmonte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
49 / 135
IMPACT 4.07.174 25/04/2024

86 Desmonte la cubierta de acoplamiento.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
50 / 135
IMPACT 4.07.174 25/04/2024

87 Desmonte el racor.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
51 / 135
IMPACT 4.07.174 25/04/2024

88 Desmonte el imán.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
52 / 135
IMPACT 4.07.174 25/04/2024

89 Monte las herramientas.

Material requerido
A CADENA DE ELEVACIÓN 9996239
B soporte 88800006
C dispositivo 9990028
D dispositivo 9996910

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
53 / 135
IMPACT 4.07.174 25/04/2024

90 Prepare un dispositivo de madera.

Conjunto del eje, dispositivo

● A 45 mm

● B 270 mm

● C 50 mm

● D 100 mm

● E 120 mm

● F 180 mm

● G 150 mm

● H 85 mm

● I 65 mm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
54 / 135
IMPACT 4.07.174 25/04/2024

91 Levante el conjunto del eje.

92 Coloque el eje sobre el dispositivo.

93 Retire las herramientas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
55 / 135
IMPACT 4.07.174 25/04/2024

94 Compruebe los anillos exteriores del cojinete.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
56 / 135
IMPACT 4.07.174 25/04/2024

95 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si los anillos exteriores presentan holgura.

O
● Si es posible girar los anillos exteriores.

▶ Sustituya la cubierta de acoplamiento.

96 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si es necesario cambiar la cubierta de acoplamiento.

▶ Transferir la placa a la carcasa nueva.

97 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si el cojinete necesita sustitución.

▶ Monte las herramientas.

Material requerido
A HUSILLO 9996041
B cilindro hidráulico 9992671
C BOMBA HIDRÁULICA 9809726
D extractor 88800035
Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
57 / 135
IMPACT 4.07.174 25/04/2024

E BRIDA 88800033

▶ Desmonte el anillo exterior.

▶ Monte las herramientas.

Material requerido
A HUSILLO 9996041
B cilindro hidráulico 9992671
C BOMBA HIDRÁULICA 9809726
D extractor 88800034
E BRIDA 88800033

▶ Desmonte el anillo exterior.

Nota
Anillo exterior del eje primario de la cubierta de acoplamiento.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
58 / 135
IMPACT 4.07.174 25/04/2024

98 Colocar un tornillo en la junta.

Nota
Usar un tornillo de metal de placa.

99 Desmonte el retén.
Nota
Utilizar una palanca.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
59 / 135
IMPACT 4.07.174 25/04/2024

100 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si el cojinete necesita sustitución.

▶ Desmonte el anillo exterior.

Material requerido
mango 9992000
mandril 9996081

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
60 / 135
IMPACT 4.07.174 25/04/2024

▶ Desmonte el anillo exterior.

Material requerido
mango 9992613
mandril 9996176

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
61 / 135
IMPACT 4.07.174 25/04/2024

101 Desmonte la válvula de rebose.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
62 / 135
IMPACT 4.07.174 25/04/2024

102 Desmontar los tornillos (1).

103 Desmonte el tubo de aspiración (2).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
63 / 135
IMPACT 4.07.174 25/04/2024

104 Limpiar todas las piezas.

105 Compruebe si las piezas están desgastadas o dañadas.

Nota
Sustituir las piezas desgastadas y averiadas.

106 Lubricar las piezas.

Material requerido
Aceite para caja de cambios

107 Compruebe las cubiertas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
64 / 135
IMPACT 4.07.174 25/04/2024

108 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si las cubiertas tienen los pasadores de seguridad.

▶ Marque la posición de los pasadores en la cubierta.

Nota
Utilice un marcador.

109 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si no dispone de pasadores de seguridad.

▶ Actualice a la variante con pasadores de seguridad.

Nota

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
65 / 135
IMPACT 4.07.174 25/04/2024

Para los anillos exteriores de cojinete en la cubierta de acoplamiento y la cubierta

básica.

110 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Para cajas de cambio más antiguas con mucho kilometraje.

▶ Las piezas existentes pueden reacondicionarse.

111 Monte los anillos exteriores.

Datos técn.
Anillo exterior, distancia sobre la parte inferior del cárter 5 mm
de la caja de cambios (A)

Nota
Alinee la ranura de los anillos exteriores con las marcas de los pasadores de seguridad.

Nota
Mantenga la distancia (A) desde la base de la cubierta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
66 / 135
IMPACT 4.07.174 25/04/2024

112 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si los anillos exteriores no se han desmontado.

▶ Golpee los anillos exteriores.

Nota
Mantenga la distancia (A) desde la base de la cubierta.

113 Monte la cubierta.

Nota
Hay dos tapas distintas, dependiendo de la versión de la ventilación de la caja de
cambios.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
67 / 135
IMPACT 4.07.174 25/04/2024

114 Monte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
68 / 135
IMPACT 4.07.174 25/04/2024

115 Monte la cubierta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
69 / 135
IMPACT 4.07.174 25/04/2024

116 Monte los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
70 / 135
IMPACT 4.07.174 25/04/2024

117 Monte el tubo de aspiración (2).

118 Colocar los tornillos (1).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
71 / 135
IMPACT 4.07.174 25/04/2024

119 Monte la válvula de rebose.

Nota
Use una pieza nueva.

Nota
Asegurarse de que haya Loctite en la rosca de la válvula.

120 Apriete la válvula a par.

Par de apriete
Caja de cambios, válvula de rebose 47+5 −3 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
72 / 135
IMPACT 4.07.174 25/04/2024

121 Monte el conjunto del eje.

122 Monte las herramientas.

Material requerido
A CADENA DE ELEVACIÓN 9996239
B soporte 88800006
C dispositivo 9990028
D dispositivo 9996910

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
73 / 135
IMPACT 4.07.174 25/04/2024

123 Levante el conjunto del eje.

124 Monte el conjunto del eje.

Nota
Dentro del cárter de la caja de cambios.

125 Retire las herramientas.

126 Monte el racor.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
74 / 135
IMPACT 4.07.174 25/04/2024

127 Compruebe la cubierta de acoplamiento.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
75 / 135
IMPACT 4.07.174 25/04/2024

128 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si la cubierta de acoplamiento tiene pasadores de seguridad.

▶ Marque la posición de los pasadores en la cubierta.

Nota
Utilice un marcador.

129 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si no dispone de pasadores de seguridad.

▶ Actualice a la variante con pasadores de seguridad.

Nota

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
76 / 135
IMPACT 4.07.174 25/04/2024

Para los anillos exteriores de cojinete en la cubierta de acoplamiento y la cubierta

básica.

130 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Para cajas de cambio más antiguas con mucho kilometraje.

▶ Las piezas existentes pueden reacondicionarse.

131 Alinee la ranura.

Nota
Alinee la ranura de los anillos exteriores con las marcas de los pasadores de seguridad.

132 Monte las herramientas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
77 / 135
IMPACT 4.07.174 25/04/2024

133 Presione el anillo exterior.

Material requerido
A HUSILLO 9996041
B cilindro hidráulico 9992671
C mandril 9992003
D manguito 9996042
E BOMBA HIDRÁULICA 9809726

134 Monte las herramientas.

135 Presione el anillo exterior.

Material requerido
A HUSILLO 9996041
B cilindro hidráulico 9992671
C mandril 9996081
D anillo 9998401
E BOMBA HIDRÁULICA 9809726

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
78 / 135
IMPACT 4.07.174 25/04/2024

F manguito 9996042

PRECAUCIÓN
Riesgo de daños personales.
Daños a los ojos.

▶ Usar gafas protectoras.

136 Limpie todas las roscas y quite los residuos de sellante.

Nota
Proteja las piezas contra la suciedad.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
79 / 135
IMPACT 4.07.174 25/04/2024

137 Aplique el sellante.

Material requerido
Pegamento, cinta adhesiva, agente sellante y líquido sellador

Nota
En las superficies de contacto de la carcasa principal.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
80 / 135
IMPACT 4.07.174 25/04/2024

138 Montar el imán.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
81 / 135
IMPACT 4.07.174 25/04/2024

139 Montar el cárter del embrague.

Nota
Asegúrese de los ejes de guía estén alineados con los orificios de la cubierta de
acoplamiento.

140 Monte los tornillos.

Nota
Tornillos autorroscantes: comience a enroscar a mano para asegurar que los tornillos
entren en las roscas existentes.

Nota
Compruebe que todas las roscas estén limpias.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
82 / 135
IMPACT 4.07.174 25/04/2024

141 Este paso contiene 2 alternativas.

Seleccione una de las alternativas válidas que aparecen a continuación.

Alternativo 1 / 2
▶ Apriete a par los tornillos.

Datos técn.
En un cárter de caja de cambios reutilizado, los agujeros tienen rosca.

Condiciones
● Agujeros con roscas.

Datos técn.
Comience roscando a mano los tornillos autorroscantes para asegurar la posición correcta
en las roscas existentes.

Par de apriete
Cubierta de acoplamiento, tornillo 1. Secuencia de apriete: 1
75 ±5 Nm
2. Secuencia de apriete: 2
95 ±7 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
83 / 135
IMPACT 4.07.174 25/04/2024

Alternativo 2 / 2
▶ Apriete a par los tornillos.

Datos técn.
En un cárter de caja de cambios nuevo, los agujeros no tienen rosca.

Condiciones
● Agujeros sin roscas.

Datos técn.
Al instalar un cárter de caja de cambios nuevo sin agujeros roscados, es necesario usar
tornillos autorroscantes o una terraja.

Par de apriete
Cubierta de acoplamiento, tornillo 1. Secuencia de apriete: 1
75 ±5 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
84 / 135
IMPACT 4.07.174 25/04/2024

2. Secuencia de apriete: 2
105 ±7 Nm

142 Limpie la superficie de contacto.

143 Lubricar la junta de estanqueidad.

Material requerido
Grasa universal

Nota
Aplique al labio de la junta.

Nota
No aplique al fieltro.

144 Montar el anillo retén.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
85 / 135
IMPACT 4.07.174 25/04/2024

Material requerido
MANDRIL HUECO 88800211

Nota
Usar una pieza nueva.

145 Quitar los tornillos.

146 Desmonte la cubierta.

Nota
Dejar la nueva laminilla de ajuste calculada en su lugar.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
86 / 135
IMPACT 4.07.174 25/04/2024

147 Lubricar la junta.

Material requerido
Aceite para caja de cambios

148 Monte la junta en la bomba de aceite.

Nota
Use una pieza nueva.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
87 / 135
IMPACT 4.07.174 25/04/2024

149 Monte la bomba de aceite.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
88 / 135
IMPACT 4.07.174 25/04/2024

150 Montar el eje de marcha atrás.

Nota
Use un mazo plástico.

151 Coloque el tornillo.

Nota
Para el engranaje de marcha atrás.

Nota
Asegúrese de que el bisel de bloqueo de giro se encuentre en la posición correcta.

152 Apriete el tornillo a par.

Par de apriete
Caja de cambios, eje de marcha atrás, tornillo 48 ±8 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
89 / 135
IMPACT 4.07.174 25/04/2024

153 Monte la cubierta.

Nota
Asegurarse de que la nueva laminilla de ajuste calculada está en su lugar.

154 Monte los tornillos.

155 Apriete a par los tornillos.

Par de apriete
Tapa trasera, tornillo M10 56 ±5 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
90 / 135
IMPACT 4.07.174 25/04/2024

156 Realice este procedimiento cuando se cumpla la condición siguiente.

Condiciones
● Si el vehículo cuenta con una caja de cambios de supermarcha.

▶ Montar el tubo de aceite.

157 Monte las herramientas.

158 Monte el cuentarrevoluciones diferencial de rango alto.

Material requerido
A HUSILLO 9996315
B BOMBA HIDRÁULICA 9809726
C extractor 88800015
D cilindro hidráulico 9992671
E mandril 9996081
F extractor 9998542
G tornillo 9996917

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
91 / 135
IMPACT 4.07.174 25/04/2024

159 Monte la arandela.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
92 / 135
IMPACT 4.07.174 25/04/2024

160 Monte la arandela de retención.

Datos técn.
Circlip, juego axial 0,05 mm

Nota
Use la arandela de retención más gruesa disponible.

Nota
Asegúrese de que el juego se encuentre dentro de las especificaciones.

Nota
(A) Los bordes del anillo de retención deben colocarse entre dos dientes de engranaje.
El anillo de retención debe cerrar todos los orificios de brida.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
93 / 135
IMPACT 4.07.174 25/04/2024

161 Retire las herramientas.

162 Coloque el anillo tórico.

163 Use una pieza nueva.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
94 / 135
IMPACT 4.07.174 25/04/2024

164 Lubricar el anillo tórico.

Material requerido
Grasa

165 Montar el tubo.

166 Apriete a par el tubo.

Par de apriete
Distribución de aceite, tubo 250 ±35 Nm

Material requerido
llave de manguito 9990027

PRECAUCIÓN
Riesgo de daños personales.
Daños a los ojos.

▶ Usar gafas protectoras.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
95 / 135
IMPACT 4.07.174 25/04/2024

167 Limpiar todas las roscas y quitar el sellante residual.

Nota
Proteger las piezas contra suciedad.

168 Aplicar sellante.

Material requerido
Pegamento, cinta adhesiva, agente sellante y líquido sellador

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
96 / 135
IMPACT 4.07.174 25/04/2024

169 Alinee el cuerpo.

Material requerido
ADAPTADOR 9996925
ARGOLLA DE ELEVACIÓN 9996479

170 Monte el cuerpo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
97 / 135
IMPACT 4.07.174 25/04/2024

PRECAUCIÓN
Riesgo de daños materiales.
Los tornillos se entregan con tratamiento superficial.

▶ No lubricar los tornillos.

171 Montar los tornillos.

Nota
Empezar poniendo a mano los tornillos autorroscantes para asegurar la posición
correcta en las roscas existentes.

Nota
Comprobar que todas las roscas están limpias.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
98 / 135
IMPACT 4.07.174 25/04/2024

172 Este paso contiene 2 alternativas.

Seleccione una de las alternativas válidas que aparecen a continuación.

Alternativo 1 / 2
▶ Apretar a par los tornillos por orden y diagonalmente.

Datos técn.
En un cárter de caja de cambios reutilizado, los agujeros tienen rosca.

Condiciones
● Agujeros con roscas

Datos técn.
Empezar poniendo a mano los tornillos autorroscantes para asegurar la posición correcta
en las roscas existentes.

Par de apriete
Range, caja, tornillo 1. Secuencia de apriete: 1
75 ±5 Nm
Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
99 / 135
IMPACT 4.07.174 25/04/2024

2. Secuencia de apriete: 2
95 ±7 Nm

Alternativo 2 / 2
▶ Apretar a par los tornillos por orden y diagonalmente.

Datos técn.
En un cárter de caja de cambios nuevo, los agujeros no tienen rosca.

Condiciones
● Agujeros sin roscas

Datos técn.
Al instalar un cárter de caja de cambios nuevo sin agujeros roscados, es necesario usar
tornillos autorroscantes o una terraja.

Par de apriete
Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
100 / 135
IMPACT 4.07.174 25/04/2024

Tornillo, (agujeros no roscados) 1. Secuencia de apriete: 1

75 ±5 Nm
2. Secuencia de apriete: 2
105 ±7 Nm

Con toma de fuerza.

173 Montar el eje junto con el cojinete.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
101 / 135
IMPACT 4.07.174 25/04/2024

174 Montar el anillo de seguridad.

175 Monte el cierre (1).

176 Monte el resorte (2).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
102 / 135
IMPACT 4.07.174 25/04/2024

177 Coloque el tornillo (3).

178 Montar la defensa antipolvo.

Nota
Cambiar si es necesario.

Nota
Empujar al máximo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
103 / 135
IMPACT 4.07.174 25/04/2024

179 Monte las herramientas.

Material requerido
A HUSILLO 9996041
B cilindro hidráulico 9992671
C BOMBA HIDRÁULICA 9809726
D mandril 9992614
E extractor 9998597
F ADAPTADOR 9996925

180 Montar la brida.

Nota
Empujar al máximo.
No calentar ni golpear la brida.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
104 / 135
IMPACT 4.07.174 25/04/2024

181 Montar el anillo tórico.

Nota
Use una pieza nueva.

182 Coloque la tuerca.

Nota
Use una pieza nueva.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
105 / 135
IMPACT 4.07.174 25/04/2024

183 Montar la herramienta.

Material requerido
SUFRIDERA 9998570

184 Apriete a par la tuerca.

Par de apriete
Brida de salida, tuerca 550 ±50 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
106 / 135
IMPACT 4.07.174 25/04/2024

185 Bloquear la tuerca.

Nota
Usar un punzón.

186 Montar la junta.

187 Montar el conjunto del filtro de aceite.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
107 / 135
IMPACT 4.07.174 25/04/2024

188 Montar la consola.

189 Monte los tornillos.

Par de apriete
Enfriador de aceite, tornillo M10
50 ±5 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
108 / 135
IMPACT 4.07.174 25/04/2024

190 Montar la consola.

191 Monte los tornillos.

192 Apretar los tornillos a par.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
109 / 135
IMPACT 4.07.174 25/04/2024

Par de apriete
Cuerpo del filtro de aceite, tornillo Secuencia de apriete 1-8
32 ±5 Nm

193 Gire la caja de cambios un cuarto de vuelta.

194 Limpie todas las piezas.

Nota
No lave los discos de fricción.

195 Compruebe si las piezas están desgastadas o dañadas.

Nota
Cambiar si es necesario.

196 Monte los retenes.

Nota
Utilice piezas nuevas.

197 Lubricar las juntas.

Material requerido
Grasa de silicona

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
110 / 135
IMPACT 4.07.174 25/04/2024

198 Montar el pistón.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
111 / 135
IMPACT 4.07.174 25/04/2024

199 Monte el resorte.

200 Monte la arandela.

201 Poner el tornillo.

202 Apretar el tornillo a par.

Par de apriete
Resorte, tornillo 24 ±4 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
112 / 135
IMPACT 4.07.174 25/04/2024

203 Montar el anillo tórico.

Nota
Use una pieza nueva.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
113 / 135
IMPACT 4.07.174 25/04/2024

204 Colocar el cilindro y la herramienta en el tornillo de banco.

Material requerido
mandril 88800172

Nota
Usar mordazas blandas en el tornillo de banco para evitar dañar el componente.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
114 / 135
IMPACT 4.07.174 25/04/2024

205 Monte la cubierta.

206 Apretar la tapa a par.

Par de apriete
Tapa 35 ±5 Nm

Material requerido
mandril 88800172

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
115 / 135
IMPACT 4.07.174 25/04/2024

207 Lubrique los discos de embrague.

Material requerido
Aceite para caja de cambios

Nota
Utilice piezas nuevas.

208 Montar el juego de disco.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
116 / 135
IMPACT 4.07.174 25/04/2024

209 Monte la junta.

Nota
Use una pieza nueva.

210 Montar el cilindro.

211 Monte los tornillos.

212 Apretar los tornillos a par.

Par de apriete
Freno de eje intermedio, cuerpo del pistón (cilindro), 45 ±5 Nm
tornillo

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
117 / 135
IMPACT 4.07.174 25/04/2024

213 Limpie los niples.

214 Montar el tubo.

215 Apretar a par las tuercas.

Par de apriete
Tubo de freno del eje intermedio, tuerca M12
20 ±3 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
118 / 135
IMPACT 4.07.174 25/04/2024

216 Montar el cilindro de embrague.

217 Monte los tornillos.

218 Apretar los tornillos a par.

Par de apriete
Cilindro de embrague, tornillo 45 ±5 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
119 / 135
IMPACT 4.07.174 25/04/2024

219 Lubricar los anillos tóricos.

Material requerido
Vaselina blanca

220 Montar las juntas tóricas.

Nota
Use piezas nuevas.

221 Montar la manguera.

222 Coloque el clip.

223 Colocar las cintas abrazaderas de cables.

Nota
Use piezas nuevas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
120 / 135
IMPACT 4.07.174 25/04/2024

224 Gire la caja de cambios un cuarto de vuelta.

225 Coloque las herramientas.

Material requerido
SOPORTE MAGNÉTICO 9999696
COMPROBADOR 9989876
soporte 9990029

Nota
Asegúrese de que la punta de medición se encuentre 2 mm por debajo de los dientes.

226 Mida el desgaste.

Nota
En la rueda sensora.

Nota
Asegúrese de que el desgaste se encuentre por debajo de 0,4 mm.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
121 / 135
IMPACT 4.07.174 25/04/2024

PRECAUCIÓN
Riesgo de daños personales.
Daños a los ojos.

▶ Usar gafas protectoras.

227 Limpiar todas las roscas.

Nota
Asegurarse de que no entre suciedad en el componente.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
122 / 135
IMPACT 4.07.174 25/04/2024

228 Monte la junta.

Nota
Use una pieza nueva.

229 Monte las herramientas.

Material requerido
GUÍA 9996876

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
123 / 135
IMPACT 4.07.174 25/04/2024

230 Compruebe la posición del anillo de acoplamiento.

Nota
Verifique que el anillo de acoplamiento hendido esté lo más atrás posible.

Nota
Verifique que el anillo de acoplamiento de segunda y tercera esté en punto muerto.

Nota
Verifique que el anillo de acoplamiento del engranaje de marcha atrás esté en la
posición trasera.

Nota
Verifique que el engranaje de range esté en range alto.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
124 / 135
IMPACT 4.07.174 25/04/2024

1 Manguito de embrague del engranaje split

2 Manguito de embrague de engranajes de segunda y tercera
3 Manguito de embrague de engranaje de primera y de marcha atrás.
4 Pistón del cilindro range
5 Eje selector de cambios de range

231 Monte la caja de control.

Sugerencia de servicio
Golpear la caja de control.

Nota
Asegurarse de que el mecanismo de cambio de marchas no está dañado.

232 Desmonte las herramientas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
125 / 135
IMPACT 4.07.174 25/04/2024

233 Limpiar las roscas del tornillo.

234 Monte los tornillos.

Nota
Asegurarse de que los tornillos están instalados correctamente.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
126 / 135
IMPACT 4.07.174 25/04/2024

235 Apriete los tornillos a par, diagonalmente.

Par de apriete
Caja de control, tornillo 1. Secuencia de apriete: 1
75 ±5 Nm
2. Secuencia de apriete: 2
95 ±7 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
127 / 135
IMPACT 4.07.174 25/04/2024

236 Limpiar las superficies de contacto.

237 Desmonte la caja de cambios.

Nota
En el estante de revisión.

238 Desmonte el dispositivo.

239 Limpiar las superficies de contacto.

240 Enchufar el conector.

241 Monte la válvula.

Nota
No lubrique la junta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
128 / 135
IMPACT 4.07.174 25/04/2024

242 Colocar los tornillos.

Nota
Apriete a mano.

243 Montar el tubo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
129 / 135
IMPACT 4.07.174 25/04/2024

244 Apretar los tornillos a par.

Par de apriete
Electroválvula, tornillo Secuencia de apriete: 1–2–3
20 ±3 Nm

Nota
Observar el orden de apriete.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
130 / 135
IMPACT 4.07.174 25/04/2024

245 Enchufar el conector.

246 Colocar las abrazaderas de cinta.

Nota
Utilizar piezas nuevas.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
131 / 135
IMPACT 4.07.174 25/04/2024

247 Montar el anillo tórico.

Nota
Utilizar una pieza nueva.

248 Coloque el tapón.

249 Apriete a par el tapón.

Par de apriete
Válvula de embrague, tapón 6,5 ±1,5 Nm

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
132 / 135
IMPACT 4.07.174 25/04/2024

250 Enchufe los conectores.

251 Montar los tubos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
133 / 135
IMPACT 4.07.174 25/04/2024

252 Conectar la herramienta de diagnóstico (Volvo Tech Tool).

253 Calibrar la caja de cambios.

Nota
Seguir las instrucciones de la caja de cambios, desmontada.

254 Desconectar la herramienta de diagnóstico (Volvo Tech Tool).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
134 / 135
IMPACT 4.07.174 25/04/2024

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
135 / 135
