Cal. Lictec

Jr.Paita Nª 161,Zona Industrial S.J.
M-Lima Telfs 4669110 - 4667961, Fax 2760620

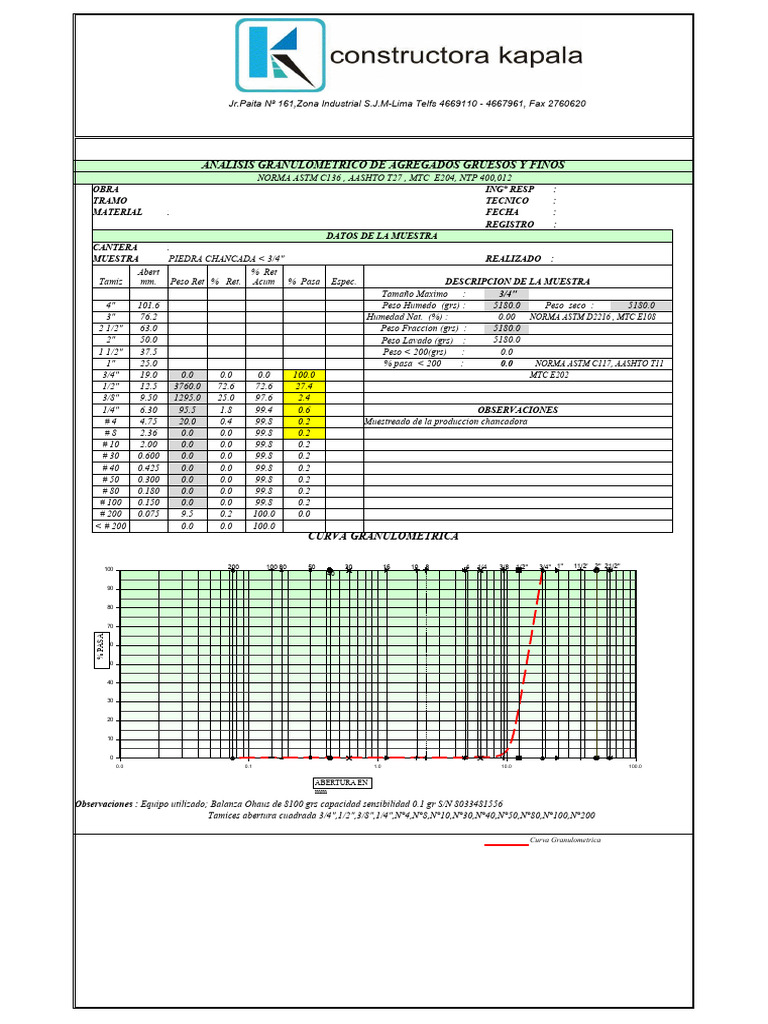

ANALISIS GRANULOMETRICO DE AGREGADOS GRUESOS Y FINOS

NORMA ASTM C136 , AASHTO T27 , MTC E204, NTP 400,012
OBRA ING° RESP :
TRAMO : TECNICO :
MATERIAL : FECHA :
REGISTRO :
DATOS DE LA MUESTRA
CANTERA :
MUESTRA :PIEDRA CHANCADA < 3/4" REALIZADO :
Abert % Ret
Tamiz mm. Peso Ret % Ret. Acum % Pasa Espec. DESCRIPCION DE LA MUESTRA
Tamaño Maximo : 3/4"
4" 101.6 Peso Humedo (grs) : 5180.0 Peso seco : 5180.0
3" 76.2 Humedad Nat. (%) : 0.00 NORMA ASTM D2216 , MTC E108
2 1/2" 63.0 Peso Fraccion (grs) : 5180.0
2" 50.0 Peso Lavado (grs) : 5180.0
1 1/2" 37.5 Peso < 200(grs) : 0.0
1" 25.0 % pasa < 200 : 0.0 NORMA ASTM C117, AASHTO T11
3/4" 19.0 0.0 0.0 0.0 100.0 MTC E202
1/2" 12.5 3760.0 72.6 72.6 27.4
3/8" 9.50 1295.0 25.0 97.6 2.4
1/4" 6.30 95.5 1.8 99.4 0.6 OBSERVACIONES
#4 4.75 20.0 0.4 99.8 0.2 Muestreado de la produccion chancadora
#8 2.36 0.0 0.0 99.8 0.2
# 10 2.00 0.0 0.0 99.8 0.2
# 30 0.600 0.0 0.0 99.8 0.2
# 40 0.425 0.0 0.0 99.8 0.2
# 50 0.300 0.0 0.0 99.8 0.2
# 80 0.180 0.0 0.0 99.8 0.2
# 100 0.150 0.0 0.0 99.8 0.2
# 200 0.075 9.5 0.2 100.0 0.0
< # 200 0.0 0.0 100.0
CURVA GRANULOMETRICA
100 200 100 80 50 30 16 10 8 4 1/4 3/8 1/2'' 3/4" 1'' 11/2' 2'' 21/2''
40 '' '' '
90
80
70
% PASA
60
50
40
30
20
10
0
0.0 0.1 1.0 10.0 100.0
ABERTURA EN
mm
Observaciones : Equipo utilizado; Balanza Ohaus de 8100 grs capacidad sensibilidad 0.1 gr S/N 8033481556
Tamices abertura cuadrada 3/4",1/2",3/8",1/4",N°4,N°8,N°10,N°30,N°40,N°50,N°80,N°100,N°200
Curva Granulometrica
Jr.Paita Nª 161,Zona Industrial S.J.M-Lima Telfs 4669110 - 4667961, Fax 2760620

NORMA ASTM C136 , AASHTO T27 , MTC E204, NTP 400,012
OBRA ING° RESP :
TRAMO : TECNICO :
MATERIAL : FECHA :
REGISTRO :
DATOS DE LA MUESTRA
CANTERA :
MUESTRA :PIEDRA CHANCADA < 1/2" REALIZADO :
Abert % Ret
2" 50.0 Peso Lavado (grs) : 4766.0
1 1/2" 37.5 Peso < 200(grs) : 0.0
3/4" 19.0 0.0 0.0 0.0 100.0 MTC E202
1/2" 12.5 380.5 8.0 8.0 92.0
3/8" 9.50 1800.0 37.8 45.8 54.2
1/4" 6.30 2240.0 47.0 92.8 7.2 OBSERVACIONES
#4 4.75 80.5 1.7 94.4 5.6 Muestreado de la produccion chancadora
#8 2.36 85.5 1.8 96.2 3.8
# 10 2.00 85.0 1.8 98.0 2.0
# 30 0.600 0.0 0.0 98.0 2.0
# 40 0.425 0.0 0.0 98.0 2.0
# 50 0.300 0.0 0.0 98.0 2.0
# 80 0.180 0.0 0.0 98.0 2.0
# 100 0.150 0.0 0.0 98.0 2.0
# 200 0.075 0.0 0.0 98.0 2.0
< # 200 0.0 0.0 98.0
100 200 100 80 50 30 16 10 8 4 1/4 3/8 1/2'' 3/4" 1'' 11/2' 2'' 21/2''
40 '' '' '
90
80
70
% PASA
60
50
40
30
20
10
0
0.0 0.1 1.0 10.0 100.0
ABERTURA EN
mm

NORMA ASTM C136 , AASHTO T27 , MTC E204
OBRA ING° RESP :
TRAMO : TECNICO :
MATERIAL : FECHA :
REGISTRO :
DATOS DE LA MUESTRA
CANTERA : REALIZADO :
MUESTRAAbert :ARENA CHANCADA% Ret
2" 50.0 Peso Lavado (grs) : 698.5
1 1/2" 37.5 Peso < 200(grs) : 682.0
3/4" 19.0 MTC E202
1/2" 12.5
3/8" 9.50 0.0 0.0 0.0 100.0
1/4" 6.30 535.0 38.8 38.8 61.2 OBSERVACIONES
#4 4.75 440.0 31.9 70.6 29.4 Muestreado en acopio planta asfalto
#8 2.36 345.0 25.0 95.6 4.4
# 10 2.00 0.0 0.0 95.6 4.4
# 16 1.18 0.0 0.0 95.6 4.4
# 30 0.600 0.0 0.0 95.6 4.4
# 40 0.425 0.0 0.0 95.6 4.4
# 50 0.300 55.0 4.0 99.6 0.4
# 80 0.180 0.0 0.0 99.6 0.4
# 100 0.150 0.0 0.0 99.6 0.4
# 200 0.075 0.0 0.0 99.6 0.4
< # 200 ### ###
20 100 80 50 40 30 16 3/8"
10 8 4 1/4 3/8 1/2'' 3/4" 1'' 11/2' 2'' 21/2''
100
0 '' '' '
90
80
70
% PASA
60
50
40
30
20
10
0
0.0 0.1 1.0 10.0 100.0
ABERTURA EN
mm

NORMA ASTM C136 , AASHTO T27 , MTC E204
OBRA ING° RESP :
TRAMO : TECNICO :
MATERIAL : FECHA :
REGISTRO :
DATOS DE LA MUESTRA
CANTERA : REALIZADO :
MUESTRAAbert :ARENA CHANCADA% Ret
2" 50.0 Peso Lavado (grs) : 693.0
1 1/2" 37.5 Peso < 200(grs) : 73.5
3/4" 19.0 MTC E202
1/2" 12.5
3/8" 9.50 0.0 0.0 0.0 100.0
1/4" 6.30 0.0 0.0 0.0 100.0 OBSERVACIONES
#4 4.75 3.0 0.4 0.4 99.6 Muestreado en acopio planta asfalto
#8 2.36 185.0 24.1 24.5 75.5
# 10 2.00 45.0 5.9 30.4 69.6
# 16 1.18 140.0 18.3 48.7 51.3
# 30 0.600 141.0 18.4 67.1 32.9
# 40 0.425 45.0 5.9 72.9 27.1
# 50 0.300 65.0 8.5 81.4 18.6
# 80 0.180 52.0 6.8 88.2 11.8
# 100 0.150 15.0 2.0 90.2 9.8
# 200 0.075 40.8 5.3 95.5 4.5
< # 200 73.5 9.6 105.1
20 100 80 50 40 30 16 3/8"
10 8 4 1/4 3/8 1/2'' 3/4" 1'' 11/2' 2'' 21/2''
100
0 '' '' '
90
80
70
% PASA
60
50
40
30
20
10
0
0.0 0.1 1.0 10.0 100.0
ABERTURA EN
mm
HOJA DE CALIBRACIÓN PARA TOLVAS EN CALIENTE PLANTA LINTEC
COMBINACION PARA MEZCLA ASFALTICA EN CALIENTE

OBRA : ING° RESP :
TRAMO : TECNICO :
MATERIAL : FECHA :
DATOS DE LA MUESTRA
CANTERA :
MUESTRA MEZCLA DE AGREGADOS PARA ASTM D3515
COMPOSICION DE MEZCLA
COMBINACION PARA MEZCLA ASFALTICA EN CALIENTE ASTM D3515
Especificaciones Mezcla
% pasa Tolerancias
Tamices plg Tamices mm <3/4" <1/2" <3/8" filler arena ASTM D3515 MTC
10.0% 18.0% 22.0% 6.0% 44.0% min max
3/4" 19.00 100.0 100.0 100.0 100.0 100.0 100 100.0 +/-5%
1/2" 12.50 27.4 92.0 100.0 100.0 100.0 90 100 91.3 +/-5%
3/8" 9.50 2.4 54.2 100.0 100.0 100.0 82.0 +/-5%
1/4'' 6.30 0.2 7.2 61.2 100.0 100.0 64.8 +/-5%
Nº 4 4.75 0.2 5.6 29.4 100.0 99.6 44 74 57.3 +/-5%
Nº 8 2.360 0.0 3.8 4.4 100.0 75.5 28 58 40.9 +/- 4%
Nº50 0.300 0.0 0.0 0.0 99.5 18.6 5 21 14.2 +/-3%
Nº 200 0.075 0.0 0.0 0.0 80.2 4.5 2 10 6.8 +/- 2%
+/-2%
100
Nº Nº200
50
N°200 N°80 N°50 N°40 N°30 N°16 N°10 N°8 N°4 1/4 " 3/8" 1/2 3/4"
100 "
90
80
GRAFICO
GRAFICO CON
CON LOS
LOS
70
PROMEDIOS
PROMEDIOS
60
50
40
30
20
10
0
0.01 0.10 1.00 10.00 100.00
Limite Inferior
Limite Superior
OBSERVACIONES :
CONSTRUCTORA KAPALA S.A
____________________________
Arturo Guevara H
Tec. de Laboratorio
C.A 4.5 55.4 C.A 5.0 61.5

AGREGADOS 95.5 1174.7 AGREGADOS 95.0 1168.5
TOTAL MEZCLA 100.0 1230.0 TOTAL MEZCLA 100.0 1230.0
TAMIZ %RET PESOS TAMIZ %RET PESOS
3/4" 3/4"
1/2" 8.7 102.2 1/2" 8.7 101.7
3/8" 9.3 109.3 3/8" 9.3 108.7
1/4 " 17.2 202.2 1/4 " 17.2 201.2
N4 7.5 87.6 N4 7.5 87.2
N8 16.4 193.2 N8 16.4 192.2
N 200 39.9 468.4 N 200 39.9 465.9
<200 1.0 11.7 <200 1.0 11.7
100.0 1174.7 100.0 1168.5
C.A 5.5 67.7 C.A 6.0 73.8
3/4" 3/4"
1/2" 8.7 101.1 1/2" 8.7 100.6
3/8" 9.3 108.1 3/8" 9.3 107.6
1/4 " 17.2 200.1 1/4 " 17.2 199.1
N4 7.5 86.7 N4 7.5 86.3
N8 16.4 191.2 N8 16.4 190.2
N 200 39.9 463.5 N 200 39.9 461.0
<200 1.0 11.6 <200 1.0 11.6
100.0 1162.3 100.0 1156.2
C.A 6.5 80.0 C.A 5.43 66.8
3/4" 3/4"
1/2" 8.7 100.1 1/2" 8.7 101.2
3/8" 9.3 107.0 3/8" 9.3 108.2
1/4 " 17.2 198.0 1/4 " 17.2 200.3
N4 7.5 85.8 N4 7.5 86.8
N8 16.4 189.2 N8 16.4 191.3
N 200 39.9 458.5 N 200 39.9 463.8
<200 1.0 11.5 <200 1.0 11.6
100.0 1150.1 100.0 1163.2
