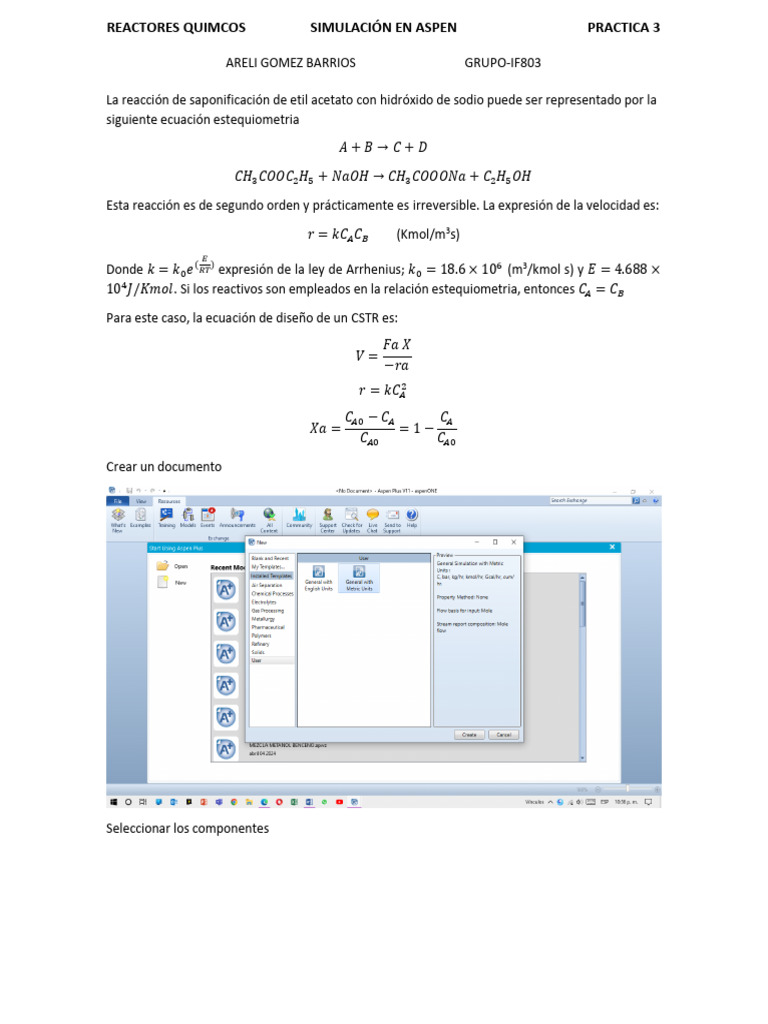

La reacción de saponificación de etil acetato con hidróxido de sodio puede ser representado por la
siguiente ecuación estequiometria

𝐴+𝐵 →𝐶+𝐷

𝐶𝐻3 𝐶𝑂𝑂𝐶2 𝐻5 + 𝑁𝑎𝑂𝐻 → 𝐶𝐻3 𝐶𝑂𝑂𝑂𝑁𝑎 + 𝐶2 𝐻5 𝑂𝐻

Esta reacción es de segundo orden y prácticamente es irreversible. La expresión de la velocidad es:

𝑟 = 𝑘𝐶𝐴 𝐶𝐵 (Kmol/m3s)
𝐸
Donde 𝑘 = 𝑘0 𝑒 (𝑅𝑇) expresión de la ley de Arrhenius; 𝑘0 = 18.6 × 106 (m3/kmol s) y 𝐸 = 4.688 ×
104 𝐽/𝐾𝑚𝑜𝑙. Si los reactivos son empleados en la relación estequiometria, entonces 𝐶𝐴 = 𝐶𝐵

Para este caso, la ecuación de diseño de un CSTR es:

𝐹𝑎 𝑋
𝑉=
−𝑟𝑎
𝑟 = 𝑘𝐶𝐴2
𝐶𝐴0 − 𝐶𝐴 𝐶𝐴
𝑋𝑎 = =1−
𝐶𝐴0 𝐶𝐴0

Crear un documento

Seleccionar los componentes

REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Seleccionar el método

Darle “next” para correr la simulación, donde aparece la siguiente tabla.

REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Ir al apartado de simulación, seleccionar el reactor CSTR y conectar entradas y salidas (colocarles

nombre)

Doble click en la línea de alimentación donde aparecerá la siguiente ventana Y colocar las
especificaciones en condiciones ideales.
REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Regresar a “main flowsheet” y dar doble click en el reactor

Colocar las especificaciones del reactor CSTR

REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Ir al apartado de “reactions” en el menú principal y dar click en new

Seleccionar el nombre predeterminado y dar “OK”

REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Acomodar los reactivos y productos de acuerdo a la reacción estequiometrica y dar en el botón de

next de la misma ventana, esto para dar de alta la reacción.

Una vez dada de alta la ecuación se abre una ventana donde se llenarán las especificaciones de
acuerdo con el ejercicio.
REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Regresara la carpeta del reactor CSTR y darle click en la pestaña de “kinetics”.

Pasar la reacción de “Available” a “Selected” mediante las flechitas.

REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Correr la simulación y dar ok

El texto dirá que no hay errores

REACTORES QUIMCOS SIMULACIÓN EN ASPEN PRACTICA 3

ARELI GOMEZ BARRIOS GRUPO-IF803

Regresar a “main flowsheet” y dar click en “Stream summary” para observar los resultados.

Se concluyó.
