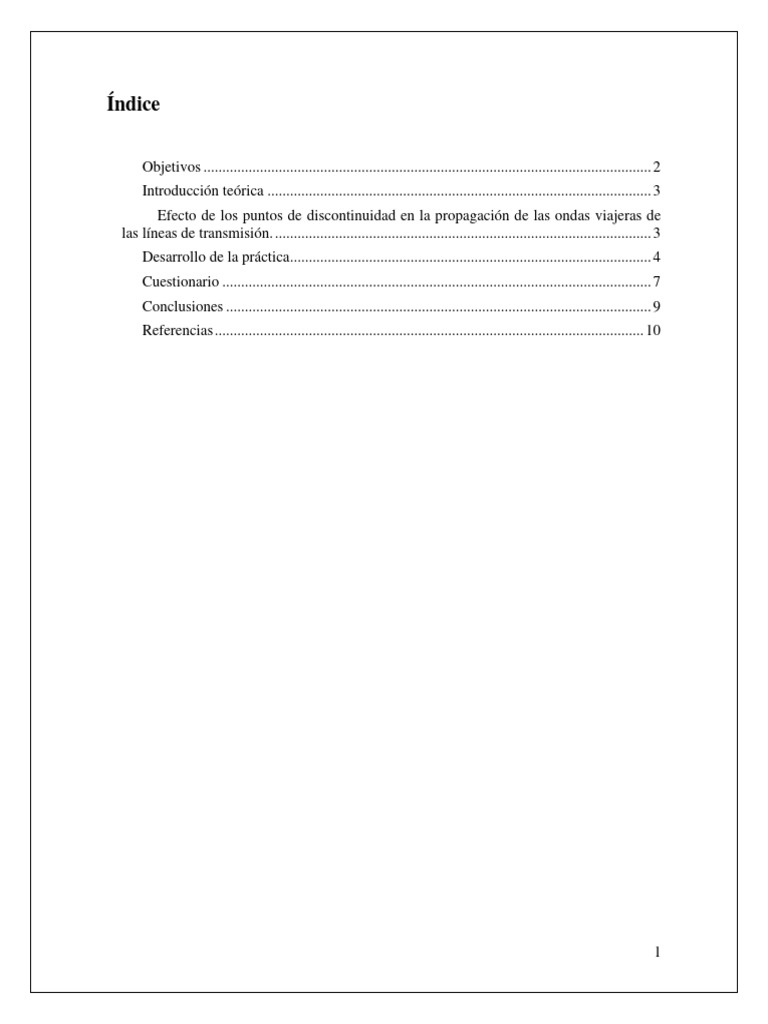

Índice

Objetivos ....................................................................................................................... 2
Introducción teórica ...................................................................................................... 3
Efecto de los puntos de discontinuidad en la propagación de las ondas viajeras de
las líneas de transmisión. .................................................................................................... 3
Desarrollo de la práctica................................................................................................ 4
Cuestionario .................................................................................................................. 7
Conclusiones ................................................................................................................. 9
Referencias .................................................................................................................. 10

1
Objetivos
1. Comprender el concepto de discontinuidad y sus efectos en la propagación de una
onda viajera.
2. Identificar diferentes ejemplos de puntos de discontinuidad en un SEP.
3. Describir dichos puntos de discontinuidad a través de imágenes fotográficas.

2
Introducción teórica
El análisis de los puntos de discontinuidad en un sistema eléctrico de potencia es de
vital importancia para comprender el comportamiento dinámico y la estabilidad de la red
eléctrica. Los puntos de discontinuidad, también conocidos como puntos críticos,
representan ubicaciones específicas en la red donde cambios abruptos en las condiciones de
operación pueden tener un impacto significativo en la calidad, confiabilidad y seguridad del
suministro eléctrico. Estos puntos pueden surgir debido a la presencia de elementos de
control, cambios en la topología de la red, variaciones en la carga o la generación, entre
otros factores.
El análisis de los puntos de discontinuidad se enfoca en identificar y evaluar las
condiciones que pueden conducir a inestabilidades, sobretensiones, pérdida de sincronismo,
entre otros problemas operativos que podrían afectar el funcionamiento óptimo del sistema
eléctrico de potencia.

Efecto de los puntos de discontinuidad en la propagación de las ondas viajeras de las líneas
de transmisión.
El efecto de un cambio súbito en el sistema, en un determinado punto de la línea de
transmisión, no ocurre, en el mismo instante, en otra localización de la misma línea de
transmisión. Un tiempo finito ocurre para que el disturbio sea transmitido de un punto
donde se inicio para cualquier otro punto. Consecuentemente, si ocurre cualquier variación
de voltaje o corriente en cierto punto de la línea de transmisión, se originan lo que se
conoce como ondas viajeras. [1]
Cuando una onda viajera alcanza una discontinuidad, como un terminal abierto o
cortocircuitado, una unión con otra línea que involucre cambio de impedancia característica
o un transformador, se genera una descomposición de dicha onda. La onda que llega a la
discontinuidad es llamada onda incidente y las dos ondas que surgen de la discontinuidad,
la que viaja hacia atrás superponiéndose a la incidente o viaja más allá de la discontinuidad,
son las llamadas ondas reflejadas y refractadas, respectivamente. [1]

3
Desarrollo de la práctica
Iniciamos la práctica con una introducción teórica del profesor sobre las ondas
viajeras y sobre los puntos de discontinuidad, nos dio algunos ejemplos de ellos que son
visibles en la red, en subestaciones y en algunos otros lados y esto con ayuda de imágenes
fotográficas.

Las fotografías que yo tomé, donde en cada una se explica el punto de discontinuidad,
son las siguientes:
En este caso logramos ver el punto de
discontinuidad en la línea que baja a la
boquilla del transformador, el cable de la
línea es mucho más grande en comparación
al que baja al transformador.

Esta imagen muestra unas barras de un

transformador y justo aquí encontramos los
puntos de discontinuidad en la parte donde va
colocado el fusible que en ese momento no
tenía, pero la impedancia de este es muy distinta
a la del bus.

4
 En este caso podemos
observar que el cable que va
puenteado de la línea hacia abajo es
distinto, no se aprecia del todo, pero
en un momento está desnudo y pasa
a tener todo el aislamiento, siendo
esto un cambio de impedancia
característica y por ende un punto de
discontinuidad.

Para este caso tenemos distintos

puntos de discontinuidad, pero
resaltaremos la parte de las protecciones ya
que estas tienen distintas impedancias
características en comparación al cable que
llega a ellas.

5
 Para esta última
fotografía encontré varios
puntos de discontinuidad:
el cable que va a las
boquillas del transformador
es diferente al de la línea,
cerca de la cruceta el cable
está desnudo y hay unos
cables más delgados que
los de la línea que bajan de
ella.

6
Cuestionario
1. Definir los siguientes conceptos:
a. Onda electromagnética.
La energía electromagnética es emitida en forma de ondas por las fuentes naturales y
por numerosas fuentes artificiales. Esas ondas consisten en campos eléctricos y magnéticos
oscilantes que se influyen recíprocamente y de diferentes formas con sistemas biológicos
tales como células, plantas, animales o seres humanos. Las ondas electromagnéticas pueden
caracterizarse por su longitud, frecuencia o energía. Los tres parámetros se relacionan entre
sí. Cada uno de ellos condiciona el efecto del campo sobre un sistema biológico. [2]

b. Impedancia característica.
La impedancia característica de una línea de transmisión es una cantidad compleja
expresada en ohms, y que en el caso ideal es independiente de la longitud de la línea y que
no se puede medir. La impedancia característica se define como la impedancia vista hacia
una línea de longitud infinita, o la impedancia vista hacia una línea de la longitud finita que
termina en una carga puramente resistiva igual a la impedancia característica de la línea. [3]

c. Coeficiente de amortiguamiento.
Es una medida que se utiliza para evaluar la estabilidad dinámica de las líneas de
transmisión eléctrica. Representa la capacidad de la línea para disipar la energía asociada
con las oscilaciones electromecánicas que pueden ocurrir en el sistema de potencia. Cuando
se produce una perturbación en el sistema eléctrico, como un cortocircuito o la desconexión
repentina de una carga importante, pueden generarse oscilaciones en la frecuencia y
amplitud de la tensión y corriente en la línea de transmisión. El coeficiente de
amortiguación indica la rapidez con la que estas oscilaciones se amortiguan, es decir, cómo
la energía asociada con las oscilaciones se disipa a lo largo de la línea.

d. Coeficiente de reflexión.
El coeficiente de reflexión es una medida que describe cómo se comporta una onda
electromagnética al encontrarse con una impedancia diferente a lo largo de la línea de
transmisión. En el contexto de sistemas eléctricos de potencia, se utiliza para evaluar la
propagación de ondas de voltaje y corriente a lo largo de las líneas de transmisión.
Cuando una onda electromagnética viaja a lo largo de una línea de transmisión y
encuentra un cambio en la impedancia, parte de la onda se refleja hacia la fuente y parte se
transmite hacia la carga. El coeficiente de reflexión mide la relación entre la onda reflejada
y la onda incidente, lo que proporciona información sobre cómo se comporta la onda ante
cambios en la impedancia de la línea.
e. Coeficiente de refracción.
El coeficiente de refracción es un concepto que generalmente se relaciona con la
óptica y la propagación de ondas electromagnéticas en medios materiales. el coeficiente de
refracción describe cómo la velocidad de propagación de la luz cambia al pasar de un
medio a otro. Sin embargo, en sistemas eléctricos de potencia, la propagación de las ondas
electromagnéticas a lo largo de las líneas de transmisión se rige por las leyes de la teoría
electromagnética y las características de los materiales conductores y dieléctricos, en lugar
de por el coeficiente de refracción.
f. Guía de onda.

7
 Una guía de onda es un dispositivo que se usa para transportar energía
electromagnética y/o información de un sitio a otro. Generalmente se usa el término línea
de transmisión a la guía de ondas usada en el extremo de menor frecuencia del espectro. El
nombre de guías de onda se utiliza para designar los tubos de un material conductor de
sección rectangular, circular o elíptica, en los cuales la dirección de la energía
electromagnética debe ser principalmente conducida a lo largo de la guía y limitada en sus
fronteras. Las paredes conductoras del tubo confinan la onda al interior por reflexión en la
superficie, donde el tubo puede estar vacío o relleno con un dieléctrico. El dieléctrico le da
soporte mecánico al tubo (las paredes pueden ser delgadas), pero reduce la velocidad de
propagación. [4]

8
Conclusiones
Gracias a esta práctica logramos observar las distintas representaciones de los puntos
de discontinuidad y también logramos identificarlos a partir de nosotros buscar por fuera de
la escuela y la explicación previa del profesor, explicación que nos ayudó a comprender de
mejor forma algunos conceptos como la impedancia característica y puntos de
discontinuidad. Estos conceptos antes mencionados fueron bastantes importantes para la
comprensión de esta práctica y también para el desarrollo de la misma ya que logramos
ubicar estos puntos por nuestros propios medios.

9
Referencias
[1] Sola Pazmiño, P. J. (2010). Cálculo de transitorios en líneas de transmisión a
230kV con aplicación a línea Quevedo Totoras [Tesis de ingeniería, Escuela Politécnica
Nacional], pp. 12 https://bibdigital.epn.edu.ec/bitstream/15000/1501/1/CD-2689.pdf
[2] Instituto de Magnetismo Aplicado (IMA). (s.f.). Universidad Complutense de
Madrid. https://www.ucm.es/ima/campos-electromagneticos-y-efectos-biologicos
[3] Sistemas de comunicaciones electrónicas. (2003). Pearson, pp. 317.
[4] Radiacion: Guias de onda - luz-wiki. (s.f.). Inicio | luz.
https://luz.izt.uam.mx/wikis/mediawiki/index.php/Radiacion:_Guias_de_onda

10
