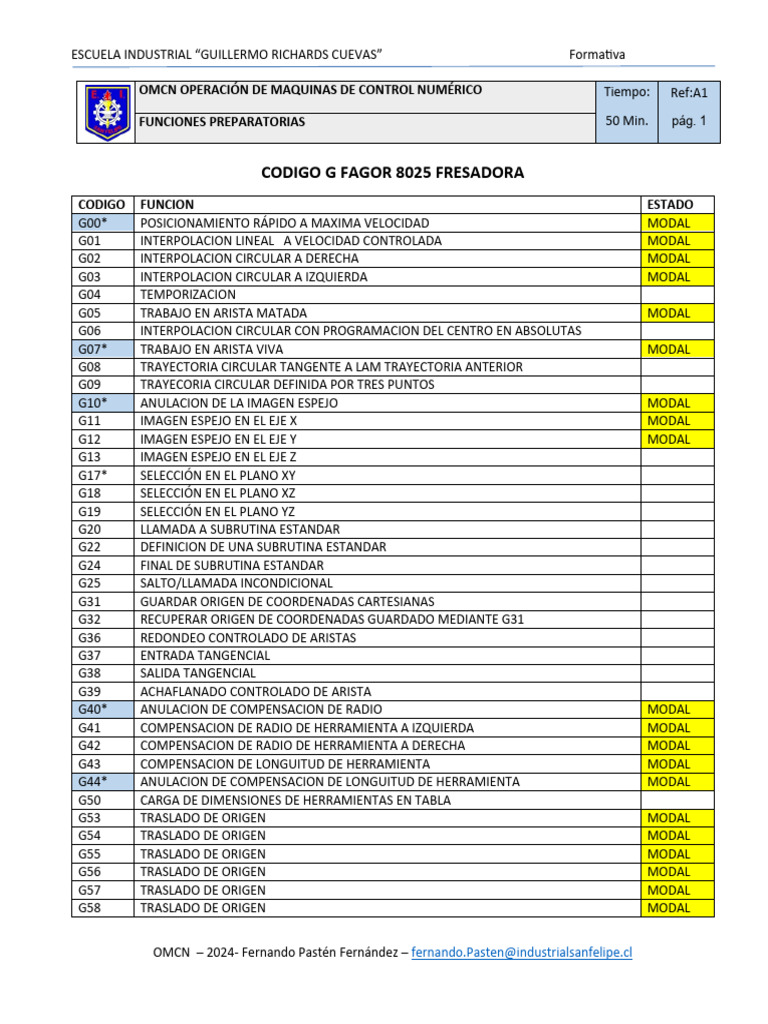

ESCUELA INDUSTRIAL “GUILLERMO RICHARDS CUEVAS” Formativa
OMCN OPERACIÓN DE MAQUINAS DE CONTROL NUMÉRICO Tiempo: Ref:A1
FUNCIONES PREPARATORIAS 50 Min. pág. 1
CODIGO G FAGOR 8025 FRESADORA
CODIGO FUNCION ESTADO
G00* POSICIONAMIENTO RÁPIDO A MAXIMA VELOCIDAD MODAL
G01 INTERPOLACION LINEAL A VELOCIDAD CONTROLADA MODAL
G02 INTERPOLACION CIRCULAR A DERECHA MODAL
G03 INTERPOLACION CIRCULAR A IZQUIERDA MODAL
G04 TEMPORIZACION
G05 TRABAJO EN ARISTA MATADA MODAL
G06 INTERPOLACION CIRCULAR CON PROGRAMACION DEL CENTRO EN ABSOLUTAS
G07* TRABAJO EN ARISTA VIVA MODAL
G08 TRAYECTORIA CIRCULAR TANGENTE A LAM TRAYECTORIA ANTERIOR
G09 TRAYECORIA CIRCULAR DEFINIDA POR TRES PUNTOS
G10* ANULACION DE LA IMAGEN ESPEJO MODAL
G11 IMAGEN ESPEJO EN EL EJE X MODAL
G12 IMAGEN ESPEJO EN EL EJE Y MODAL
G13 IMAGEN ESPEJO EN EL EJE Z
G17* SELECCIÓN EN EL PLANO XY
G18 SELECCIÓN EN EL PLANO XZ
G19 SELECCIÓN EN EL PLANO YZ
G20 LLAMADA A SUBRUTINA ESTANDAR
G22 DEFINICION DE UNA SUBRUTINA ESTANDAR
G24 FINAL DE SUBRUTINA ESTANDAR
G25 SALTO/LLAMADA INCONDICIONAL
G31 GUARDAR ORIGEN DE COORDENADAS CARTESIANAS
G32 RECUPERAR ORIGEN DE COORDENADAS GUARDADO MEDIANTE G31
G36 REDONDEO CONTROLADO DE ARISTAS
G37 ENTRADA TANGENCIAL
G38 SALIDA TANGENCIAL
G39 ACHAFLANADO CONTROLADO DE ARISTA
G40* ANULACION DE COMPENSACION DE RADIO MODAL
G41 COMPENSACION DE RADIO DE HERRAMIENTA A IZQUIERDA MODAL
G42 COMPENSACION DE RADIO DE HERRAMIENTA A DERECHA MODAL
G43 COMPENSACION DE LONGUITUD DE HERRAMIENTA MODAL
G44* ANULACION DE COMPENSACION DE LONGUITUD DE HERRAMIENTA MODAL
G50 CARGA DE DIMENSIONES DE HERRAMIENTAS EN TABLA
G53 TRASLADO DE ORIGEN MODAL
G54 TRASLADO DE ORIGEN MODAL
G55 TRASLADO DE ORIGEN MODAL
G56 TRASLADO DE ORIGEN MODAL
G57 TRASLADO DE ORIGEN MODAL
G58 TRASLADO DE ORIGEN MODAL
OMCN – 2024- Fernando Pastén Fernández – [Link]@[Link]
ESCUELA INDUSTRIAL “GUILLERMO RICHARDS CUEVAS” Formativa
OMCN OPERACIÓN DE MAQUINAS DE CONTROL NUMÉRICO Tiempo: Ref:A1
FUNCIONES PREPARATORIAS 50 Min. pág. 2
G59 TRASLADO DE ORIGEN MODAL
G70 PROGRAMACION EN PULGADAS MODAL
G71* PROGRAMACION EN MILIMETROS MODAL
G72 FACTOR DE ESCALA
G73 GIRO DEL SISTEMA DE COORDENADAS
G74 BUSQUEDA AUTOMATICA DE REFERENCIA DE MAQUINA
G80* ANULACION DE CICLOS FIJOS MODAL
G81 CICLO FIJO DE TALADRADO MODAL
G82 CICLO FIJO DE TALADRADO CON TEMPORIZACION MODAL
G83 CICLO FIJO DE TALADRADO PROFUNDO MODAL
G84 CICLO FIJO DE ROSCADO MODAL
G85 CICLO FIJO DE ESCAREADO MODAL
G86 CICLO FIJO DE MANDRINADO MODAL
G87 CICLO FIJO DE CAJERA RECTANGULAR MODAL
G88 CICLO FIJO DE CAJERA CIRCULAR MODAL
G89 CICLO FIJO DE MANDRINADO CON TEMPORIZACIÓN MODAL
G90* PROGRAMACION EN COTAS ABSOLUTAS MODAL
G91 PROGRAMACION EN COTAS INCREMENTALES MODAL
G92 PRESELECCION DE COTAS O TRASLADO DE ORIGEN CARTESIANO Y LIMIT. DEL VALOR S
G93 PRESELECCION DE ORIGEN DE COORDENADAS POLARES
G98 VUELTA DE LA HERRAMIENTA AL PLANO PRINCIPAL (CICLOS FIJOS) MODAL
G99* VUELTA DE LA HERRAMIENTA AL PLANO DE APROXIMACIÓN (CICLOS FIJOS) MODAL
Un bloque puede contener varias funciones G colocadas en cualquier orden, excepto las siguientes funciones
especiales que deben ir solas: G20, G22, G24, G25, G31, G32, G50, G53/G59, G72, G74 Y G92.
Si en un bloque se programan funciones G incompatibles, el CNC asume la última programada
