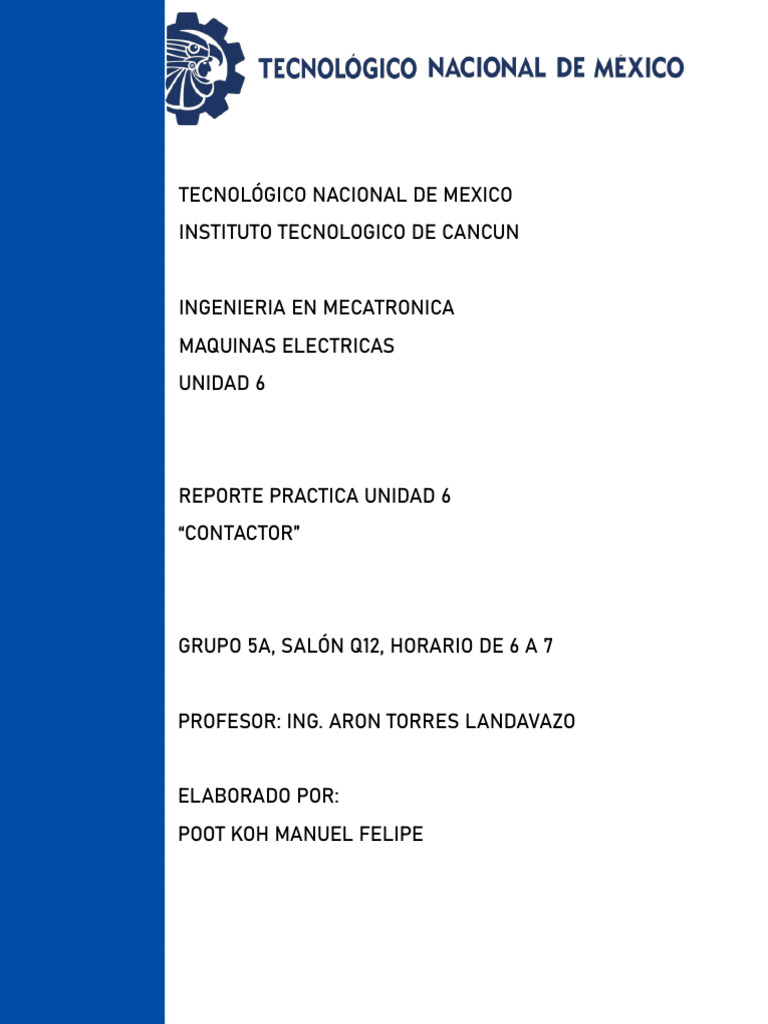

TECNOLÓGICO NACIONAL DE MEXICO

INSTITUTO TECNOLOGICO DE CANCUN

INGENIERIA EN MECATRONICA
MAQUINAS ELECTRICAS
UNIDAD 6

REPORTE PRACTICA UNIDAD 6

“CONTACTOR”

GRUPO 5A, SALÓN Q12, HORARIO DE 6 A 7

PROFESOR: ING. ARON TORRES LANDAVAZO

ELABORADO POR:
POOT KOH MANUEL FELIPE
INDICE

INTRODUCCIÓN
........................................................................................................................................3

MARCO TEÓRICO
........................................................................................................................................4

DESARROLLO
........................................................................................................................................6

CONCLUSIÓN
........................................................................................................................................8

2
INTRODUCCIÓN
En esta practica vimos el funcionamiento del contactor, utilizando corriente alterna
de 110v, 60hz, que es la corriente que maneja un hogar estándar en México.

Un contactor es un dispositivo electromagnético clave en el ámbito eléctrico,

diseñado para controlar el flujo de corriente en circuitos de alta potencia. Su utilidad
principal reside en la capacidad de abrir y cerrar circuitos eléctricos de manera
controlada, facilitando el encendido y apagado de equipos, así como la gestión de
corrientes intensas.

3
MARCO TEÓRICO

Una bobina es un dispositivo que consiste en alambre enrollado alrededor de un

núcleo, generalmente hecho de material magnético. Se utiliza en circuitos eléctricos
para almacenar energía en forma de campo magnético cuando se aplica corriente
y luego liberar esa energía cuando la corriente se interrumpe. Las bobinas son
fundamentales en diversos dispositivos electrónicos, como inductores en circuitos,
transformadores y en la creación de campos magnéticos en motores eléctricos.

Un contactor es un dispositivo eléctrico utilizado para controlar el flujo de corriente

en un circuito eléctrico. Consiste en un interruptor electromagnético que, cuando se
activa, establece o interrumpe la conexión eléctrica entre los contactos. Los
contactores son comúnmente utilizados en sistemas eléctricos de potencia para
controlar motores eléctricos, iluminación y otros dispositivos de carga pesada. Su
capacidad para manejar grandes corrientes y voltajes los hace ideales para
aplicaciones industriales y comerciales donde se requiere un control fiable y seguro
de la corriente eléctrica.

Un arrancador es un dispositivo eléctrico diseñado para iniciar o arrancar motores

eléctricos. Su función principal es proporcionar un arranque controlado y proteger
el motor durante el proceso. Hay diferentes tipos de arrancadores, pero algunos de
los más comunes son:

1. *Arrancadores directos:* Simplemente conectan el motor a la fuente de

alimentación cuando se activan.

2. *Arrancadores suaves:* Permiten un arranque gradual, reduciendo la corriente

inicial y evitando picos bruscos que podrían dañar el motor.

4
3. *Arrancadores estrella-delta:* Inician el motor conectándolo inicialmente en
configuración estrella y luego cambiándolo a configuración delta una vez que ha
alcanzado velocidad.

Estos dispositivos son esenciales para controlar y proteger motores eléctricos,

asegurando un arranque suave y evitando daños por corrientes excesivas durante
el proceso de arranque.

Un cortocircuito es una conexión eléctrica no deseada o anormal entre dos puntos

de un circuito donde la resistencia eléctrica es muy baja. Esto resulta en una
corriente eléctrica excesiva y puede tener consecuencias peligrosas.

Cuando ocurre un cortocircuito, la corriente fluye por una ruta no prevista, evitando
la carga resistiva normal del circuito. Esto puede provocar un aumento significativo
de la corriente, generando calor y, en algunos casos, causando daño a los
componentes eléctricos, fusibles o incluso provocando un incendio.

Una sobrecarga en el contexto eléctrico se refiere al exceso de corriente que fluye

a través de un circuito eléctrico, superando su capacidad nominal. Esto puede
ocurrir cuando se conectan demasiados dispositivos o equipos a un mismo circuito,
excediendo la capacidad para la cual fue diseñado.

5
DESARROLLO

La práctica fue algo corta, en donde vimos el funcionamiento del contactor, como
se menciono anteriormente, el contactor se utiliza para evitar daños en equipos y
maquinaria, mediante el control del flujo eléctrico.

DATOS DE PLACA
Código del producto 1SBL277001R1300
Ancho del producto 45mm
Largo y alto del producto 86mm
Peso 0.31kg
Numero de contactos principales 3
Frecuencia nominal 50/60hz
Tensión nominal de operación 690V
Tensión nominal de soportada por 6kV
impulsos
Tensión nominal del corto circuito 250V
Frecuencia máxima de conmutación 3600 ciclos por hora
mecánica
Tensión máxima de funcionamiento 600V
Potencia nominal a 120V 2hp

6
La practica consto de dos partes:

1. Se vieron los datos del contactor

Ilustración 1. Datos de placa del contactor

2. Vimos su funcionamiento conectando a corriente alterna de 110v, en donde

al conectar directamente con esta corriente las pastillas del contactor se
cerraban automáticamente, y al desconectar se abrían otra vez.

Ilustración 2. Contactor marca ABB

7
CONCLUSIÓN

En resumen, un contactor es un dispositivo electromagnético esencial en sistemas

eléctricos para controlar el flujo de corriente hacia cargas eléctricas. Su utilidad
radica en su capacidad para gestionar grandes corrientes, facilitar el encendido y
apagado de equipos, y ofrecer protección contra sobrecargas. Este componente
resulta fundamental en aplicaciones industriales y comerciales, optimizando la
operación de maquinaria y sistemas eléctricos complejos.
