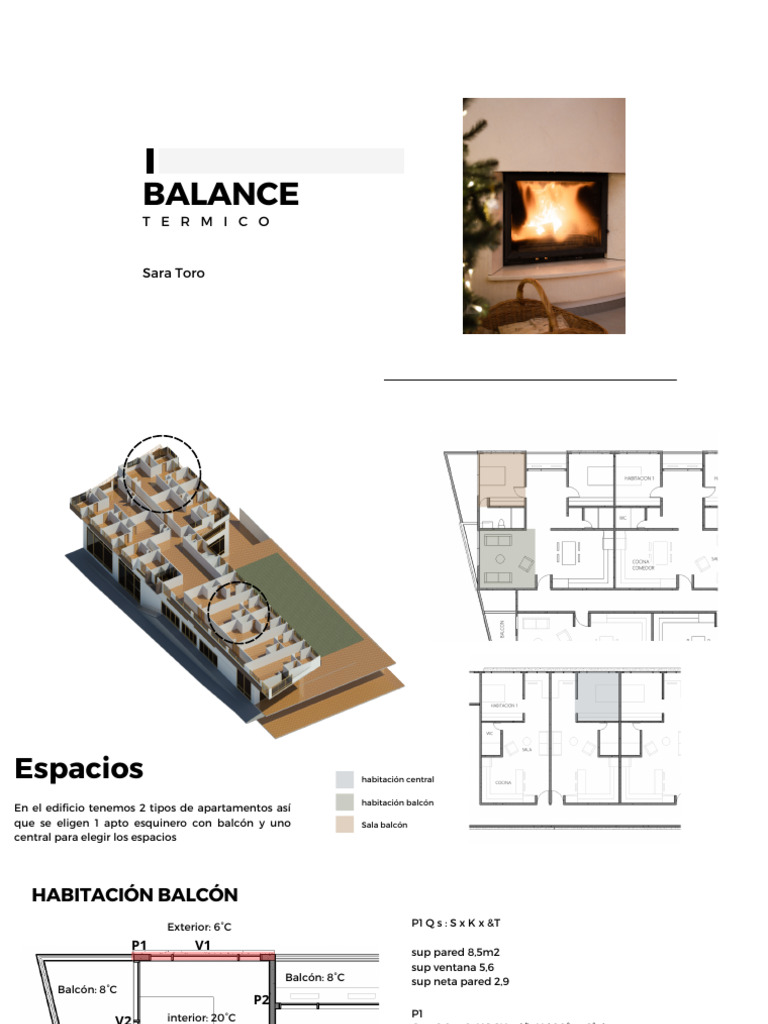

BALANCE

T E R M I C O

Sara Toro
Espacios habitación central

habitación balcón
En el edificio tenemos 2 tipos de apartamentos así
que se eligen 1 apto esquinero con balcón y uno Sala balcón
central para elegir los espacios
HABITACIÓN BALCÓN
Exterior: 6°C P1 Q s : S x K x &T

P1 V1 sup pared 8,5m2

sup ventana 5,6
Balcón: 8°C sup neta pared 2,9
Balcón: 8°C
P2
interior: 20°C P1
V2 Q s : 2,9 m2 X 1,6Kcal/h X ( 20°c - 6°c)
QS : 2,9 m2 X 1.6 Kcal/h X 14°C
Qs : 64,96Kcal/h
pacillo: : 20°C
V1
P5 P4 Q s : 5,6m2 X 5,5Kcal/h X ( 20°c - 6°c)
P3
QS : 5,6 m2 X 5,5 Kcal/h X 14°C
Qs : 431,2 Kcal/h
Baño: 25°C
PERDIDA TOTAL : 496,16Kcal/h
HABITACIÓN BALCÓN
Exterior: 6°C P2 Q s : S x K x &T

P1 V1 sup neta pared 2,75

Balcón: 8°C
Balcón: 8°C P2
P2 Q s : 2,75 m2 X 1,6Kcal/h X ( 20°c - 8°c)
V2 interior: 20°C QS : 2,75 m2 X 1.6 Kcal/h X 12°C
Qs : 52,8 Kcal/h

P3 pacillo: : 18°C P3 Q s : S x K x &T

P5 P4 sup pares : 5m2

sup puerta 2
Baño: 25°C sup neta pared : 3m2
P2
Q s : 3 m2 X 1,6Kcal/h X ( 20°c - 18°c)
QS : 3 m2 X 1.6 Kcal/h X 2°C
Qs : 9,6 Kcal/h
HABITACIÓN BALCÓN P4

Exterior: 6°C sup neta pared 6,5

P1 V1
P4
Q s :6,5 m2 X 1,6Kcal/h X ( 20°c - 25°c)
Balcón: 8°C
Balcón: 8°C QS : 6,5 m2 X 1.6 Kcal/h X -5°C
P2 Qs : -52 Kcal/h

V2 interior: 20°C
P5

P3 sup pares : 10m2

pacillo: : 18°C
sup ventana 7,5m2
sup neta pared : 2,5m2
P5 P4
P5
Q s : 2,5 m2 X 1,6Kcal/h X ( 20°c - 18°c)
Baño: 25°C QS : 2,5 m2 X 1.6 Kcal/h X 2°C
Qs : 8Kcal/h
V2
Q s : 7,5 m2 X 5,5Kcal/h X ( 20°c - 8°c)
QS : 7,5 m2 X 5,5 Kcal/h X 12°C
Qs : 495Kcal/h

PERDIDA TOTAL : 503Kcal/h

 perdida por orientación:
HABITACIÓN BALCÓN
norte : 20% 496,16Kcal/h
Exterior: 6°C norte : 99,23 Kcal / h
P1 V1
Occidente: 10% 503Kcal/h
Balcón: 8°C Occidente: 50,03Kcal/h
Balcón: 8°C
P2
perdida TOTAL de transmisión
V2 interior: 20°C
496,16Kcal/h + 52,8 Kcal/h + 9,6 Kcal/h -52 Kcal/h +503Kcal/h
Perdida total : 1009,56
P3 pacillo: : 18°C
perdida por ventilación
P5 P4
área X altura : volumen
12,81 X 2,5 : 32,02m3
Baño: 25°C
renovación
Qv: Vol. x Ce x Pe x &t
Qv: 32,02m3 x 0,24 Kcal/h/C° x 1,19 kg/m3
Qv : 9,13

Infiltración
9,3 ml X 3 m3/m/h : 28,8Kcal/h
10ml X 3 m3/m/h : 30 Kcal/h
total : 58,8Kcal/h
SALA BALCON
P1
Q s :8,7 m2 X 1,6Kcal/h X ( 18°c - 25°c)
Baño: 25°C QS : 8,7 m2 X 1.6 Kcal/h X -7°C
pacillo: : 18°C Qs : -97,44Kcal/h

P1
P2
Balcón: 8°C Q s :2,2 m2 X 1,6Kcal/h X ( 18°c - 18°c)
V1 QS : 2,5 m2 X 1.6 Kcal/h X 0°C
Qs : 0 Kcal/h
interior: 18°C

P3
Q s :3,2 m2 X 1,6Kcal/h X ( 18°c - 18°c)
P5 QS : 3,2 m2 X 1.6 Kcal/h X 0°C
Qs : 0 Kcal/h
P2
P4 P3
P4
Q s :2,75 m2 X 1,6Kcal/h X ( 18°c - 8°c)
Balcón: 8°C QS : 6,75m2 X 1.6 Kcal/h X 10°C
Qs : 108 Kcal/h
SALA BALCON
P5 Q s : S x K x &T

sup pared 10,75M2

Baño: 25°C
pacillo: : 18°C sup ventana 5,2M2
sup neta pared 5,55m2
P1
P5
Balcón: 8°C Q s : 5,55 m2 X 1,6Kcal/h X ( 18°c - 8°c)
QS : 5,55 m2 X 1.6 Kcal/h X 10°C
V1 Qs : 71,04Kcal/h
interior: 18°C V1
Q s : 5,2m2 X 5,5Kcal/h X ( 18°c - 8°c)
QS : 5,2 m2 X 5,5 Kcal/h X 10°C
Qs : 286 Kcal/h
P5
PERDIDA TOTAL : 357,04Kcal/h
P2
P4 P3

Balcón: 8°C
 perdida por orientación:
SALA BALCON
Occidente: 10% 357,04Kcal/h
Occidente: 35.70

Baño: 25°C
pacillo: : 18°C
perdida TOTAL de transmisión
P1
108 Kcal/h + 357,04Kcal/h -97,44Kcal/h
Balcón: 8°C Perdida total : 367,61

V1
perdida por ventilación
interior: 18°C
área X altura : volumen
17.90 X 2,5 : 44,75m3
P5
renovación
P2 Qv: Vol. x Ce x Pe x &t
P4 P3 Qv: 89,5m3 x 0,24 Kcal/h/C° x 1,19 kg/m3
Qv : 25,5

Balcón: 8°C Infiltración

9,2 ml X 3 m3/m/h : 27,6Kcal/h
 exterior 6°C
P1 Q s : S x K x &T
P1 V1
sup pared 8,5m2
sup ventana 5m2
sup neta pared 3,5m2

P1
P5
P2 Q s : 3,5 m2 X 1,6Kcal/h X ( 20°c - 6°c)
interior: 20°C QS : 3,5 m2 X 1.6 Kcal/h X 14°C
pacillo: : 18°C Qs : 78,44Kcal/h

V1
Q s : 5,m2 X 5,5Kcal/h X ( 10°c - 6°c)
QS : 5 m2 X 5,5 Kcal/h X 14°C
P4 P3 Qs : 385 Kcal/h

PERDIDA TOTAL : 463,44Kcal/h

Baño: 25°C
 exterior 6°C
P2
P1 V1 Q s :9,5 m2 X 1,6Kcal/h X ( 20°c - 20°c)
QS : 9,5 m2 X 1.6 Kcal/h X 0°C
Qs : 0 Kcal/h

P3
P5 Q s :3,75 m2 X 1,6Kcal/h X ( 20°c - 25°c)
P2 QS : 3,75m2 X 1.6 Kcal/h X -5°C
interior: 20°C habitación: 20°C
Qs : -30 Kcal/h
pacillo: : 18°C

P4
Q s :4 m2 X 1,6Kcal/h X ( 20°c - 18°c)
QS : 4 m2 X 1.6 Kcal/h X 2°C
P4 P3 Qs : 12,8 Kcal/h

P5
Q s :9,5 m2 X 1,6Kcal/h X ( 20°c - 18°c)
Baño: 25°C QS : 9,5 m2 X 1.6 Kcal/h X 2°C
Qs : 30,4Kcal/h
 perdida por orientación:
exterior 6°C
norte : 20% 463,44Kcal/h
P1 V1 Norte : 92,688 Kcal/h

perdida TOTAL de transmisión

1463,44Kcal/h + 12,8 Kcal/h + 30,4Kcal/h -30 Kcal/h

P5
P2 Perdida total : 476,64 Kcal/h
interior: 20°C habitación: 20°C
pacillo: : 18°C
perdida por ventilación

área X altura : volumen

12,98 X 2,5 : 32,45
P4 P3
renovación
Qv: Vol. x Ce x Pe x &t
Qv: 32,45 x 0,24 Kcal/h/C° x 1,19 kg/m3
Baño: 25°C Qv : 9,26

Infiltración
10 ml X 3 m3/m/h : 30Kcal/h
perdida de 608,58Kcal/h perdida de 456,41Kcal/h perdida de 1226,19Kcal/h
