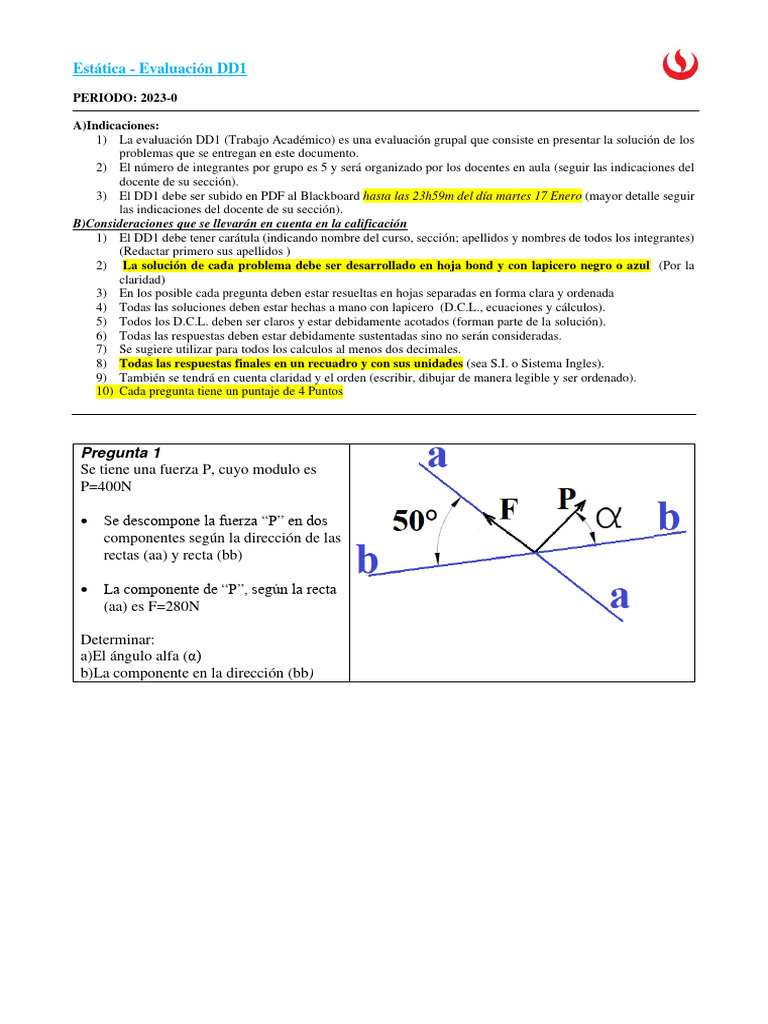

Estática - Evaluación DD1

PERIODO: 2023-0

A)Indicaciones:
1) La evaluación DD1 (Trabajo Académico) es una evaluación grupal que consiste en presentar la solución de los
problemas que se entregan en este documento.
2) El número de integrantes por grupo es 5 y será organizado por los docentes en aula (seguir las indicaciones del
docente de su sección).
3) El DD1 debe ser subido en PDF al Blackboard hasta las 23h59m del día martes 17 Enero (mayor detalle seguir
las indicaciones del docente de su sección).
B)Consideraciones que se llevarán en cuenta en la calificación
1) El DD1 debe tener carátula (indicando nombre del curso, sección; apellidos y nombres de todos los integrantes)
(Redactar primero sus apellidos )
2) La solución de cada problema debe ser desarrollado en hoja bond y con lapicero negro o azul (Por la
claridad)
3) En los posible cada pregunta deben estar resueltas en hojas separadas en forma clara y ordenada
4) Todas las soluciones deben estar hechas a mano con lapicero (D.C.L., ecuaciones y cálculos).
5) Todos los D.C.L. deben ser claros y estar debidamente acotados (forman parte de la solución).
6) Todas las respuestas deben estar debidamente sustentadas sino no serán consideradas.
7) Se sugiere utilizar para todos los calculos al menos dos decimales.
8) Todas las respuestas finales en un recuadro y con sus unidades (sea S.I. o Sistema Ingles).
9) También se tendrá en cuenta claridad y el orden (escribir, dibujar de manera legible y ser ordenado).
10) Cada pregunta tiene un puntaje de 4 Puntos

Pregunta 1
Se tiene una fuerza P, cuyo modulo es
P=400N

• Se descompone la fuerza “P” en dos

componentes según la dirección de las
rectas (aa) y recta (bb)

• La componente de “P”, según la recta

(aa) es F=280N

Determinar:
a)El ángulo alfa (α)
b)La componente en la dirección (bb)
Pregunta 2
Un poste esta sujeto por medio de tres cables como
se aprecia en la figura.

Determinar:
⃗⃗⃗⃗⃗ y el vector AC
a)El vector AD ⃗⃗⃗⃗⃗
b)El ángulo que forman los cables AD y AC.

Pregunta 3
La pieza de una máquina está bajo la acción de
ciertas cargas durante su funcionamiento (ver
figura). Considere el valor de P = 50 N.

Determinar:

a)La fuerza resultante sobre la pieza

(expresado como modulo y la dirección )
b)El momento total producido sobre el punto
F
c)El Momento total que se produce sobre el
punto G
d)El Momento total producido sobre el punto
H
Pregunta 4
Se tiene una plataforma donde actúa tres
fuerzas: F1; F2 y F3
• F1= 5 kN (eje vertical)
• F2= 5√2 kN
• F3= 4 kN
Los ángulo son:
• φ= 60°; α= 45°; γ= 60°
• β=45°; θ=30° (θ en el plano XY)
Los lados:
• b= 6m
• a=2m

a)Reemplace el sistema de fuerzas, por una

fuerza y un momento de par equivalentes en
el origen de coordenadas “O”. Exprese los
resultados en forma vectorial cartesiana.

Pregunta 5

Se tiene 3 fuerzas según se muestra en la

ménsula.

a)Reemplace las 3 fuerzas, por un sistema

equivalente de fuerza y un momento par en el
origen de coordenadas “A”. Exprese los
resultados en forma vectorial cartesiana.

Enero 2023
