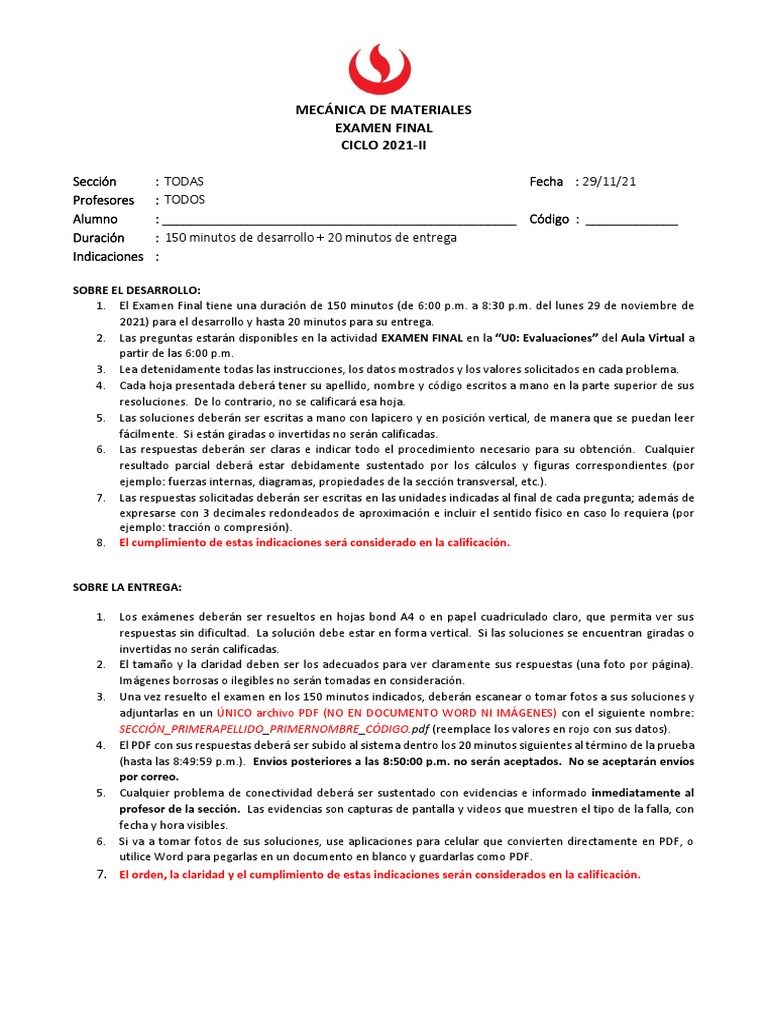

MECÁNICA DE MATERIALES
EXAMEN FINAL
CICLO 2021-II
Sección : TODAS Fecha : 29/11/21
Profesores : TODOS
Alumno : __________________________________________________ Código : _____________
Duración : 150 minutos de desarrollo + 20 minutos de entrega
Indicaciones :
SOBRE EL DESARROLLO:
1. El Examen Final tiene una duración de 150 minutos (de 6:00 p.m. a 8:30 p.m. del lunes 29 de noviembre de
2021) para el desarrollo y hasta 20 minutos para su entrega.
2. Las preguntas estarán disponibles en la actividad EXAMEN FINAL en la “U0: Evaluaciones” del Aula Virtual a
partir de las 6:00 p.m.
3. Lea detenidamente todas las instrucciones, los datos mostrados y los valores solicitados en cada problema.
4. Cada hoja presentada deberá tener su apellido, nombre y código escritos a mano en la parte superior de sus
resoluciones. De lo contrario, no se calificará esa hoja.
5. Las soluciones deberán ser escritas a mano con lapicero y en posición vertical, de manera que se puedan leer
fácilmente. Si están giradas o invertidas no serán calificadas.
6. Las respuestas deberán ser claras e indicar todo el procedimiento necesario para su obtención. Cualquier
resultado parcial deberá estar debidamente sustentado por los cálculos y figuras correspondientes (por
ejemplo: fuerzas internas, diagramas, propiedades de la sección transversal, etc.).
7. Las respuestas solicitadas deberán ser escritas en las unidades indicadas al final de cada pregunta; además de
expresarse con 3 decimales redondeados de aproximación e incluir el sentido físico en caso lo requiera (por
ejemplo: tracción o compresión).
8. El cumplimiento de estas indicaciones será considerado en la calificación.
SOBRE LA ENTREGA:
1. Los exámenes deberán ser resueltos en hojas bond A4 o en papel cuadriculado claro, que permita ver sus
respuestas sin dificultad. La solución debe estar en forma vertical. Si las soluciones se encuentran giradas o
invertidas no serán calificadas.
2. El tamaño y la claridad deben ser los adecuados para ver claramente sus respuestas (una foto por página).
Imágenes borrosas o ilegibles no serán tomadas en consideración.
3. Una vez resuelto el examen en los 150 minutos indicados, deberán escanear o tomar fotos a sus soluciones y
adjuntarlas en un ÚNICO archivo PDF (NO EN DOCUMENTO WORD NI IMÁGENES) con el siguiente nombre:
SECCIÓN_PRIMERAPELLIDO_PRIMERNOMBRE_CÓDIGO.pdf (reemplace los valores en rojo con sus datos).
4. El PDF con sus respuestas deberá ser subido al sistema dentro los 20 minutos siguientes al término de la prueba
(hasta las 8:49:59 p.m.). Envíos posteriores a las 8:50:00 p.m. no serán aceptados. No se aceptarán envíos
por correo.
5. Cualquier problema de conectividad deberá ser sustentado con evidencias e informado inmediatamente al
profesor de la sección. Las evidencias son capturas de pantalla y videos que muestren el tipo de la falla, con
fecha y hora visibles.
6. Si va a tomar fotos de sus soluciones, use aplicaciones para celular que convierten directamente en PDF, o
utilice Word para pegarlas en un documento en blanco y guardarlas como PDF.
7. El orden, la claridad y el cumplimiento de estas indicaciones serán considerados en la calificación.
1. La barra tubular hueca de 5 pulg de diámetro exterior y 4 pulg de diámetro interior, soporta las cargas
según la configuración que muestra la figura. Con ello, se pide determinar: (5 puntos)
a. las cargas internas (fuerzas y momentos) en la sección a-a [lbs, lbs-in].
b. el estado de esfuerzos en el punto A sobre la sección indicada. [ksi].
c. los esfuerzos principales para el punto A [ksi].
Las distancias en la figura están en pies (feet, ft.)
Considere que:
la fuerza de 300 lb es paralela al eje z
la fuerza de 600 lb es paralela al eje x
la fuerza de 800 lb es paralela al eje y
2. La viga ABC de rigidez a la flexión EI constante, se encuentra sometida a las cargas mostradas en la figura.
Usando el método de doble integración, determine lo siguiente: (5 puntos)
a. la pendiente (ángulo de inclinación) en el punto A.
b. la deflexión (flecha) del extremo C.
Nota: Está prohibido el uso de tablas de deformaciones y pendientes ni funciones de discontinuidad.
Su solución debe mostrar claramente los DCLs de cada tramo y la dirección de la coordenada ‘x’ usada.

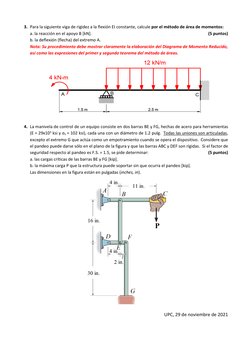

3. Para la siguiente viga de rigidez a la flexión EI constante, calcule por el método de área de momentos:
a. la reacción en el apoyo B [kN]. (5 puntos)
b. la deflexión (flecha) del extremo A.
Nota: Su procedimiento debe mostrar claramente la elaboración del Diagrama de Momento Reducido,
así como las expresiones del primer y segundo teorema del método de áreas.
4. La manivela de control de un equipo consiste en dos barras BE y FG, hechas de acero para herramientas
(E = 29x103 ksi y σy = 102 ksi), cada una con un diámetro de 1.2 pulg. Todas las uniones son articuladas,
excepto el extremo G que actúa como un empotramiento cuando se opera el dispositivo. Considere que
el pandeo puede darse sólo en el plano de la figura y que las barras ABC y DEF son rígidas. Si el factor de
seguridad respecto al pandeo es F.S. = 1.5, se pide determinar: (5 puntos)
a. las cargas críticas de las barras BE y FG [kip].
b. la máxima carga P que la estructura puede soportar sin que ocurra el pandeo [kip].
Las dimensiones en la figura están en pulgadas (inches, in).
UPC, 29 de noviembre de 2021
