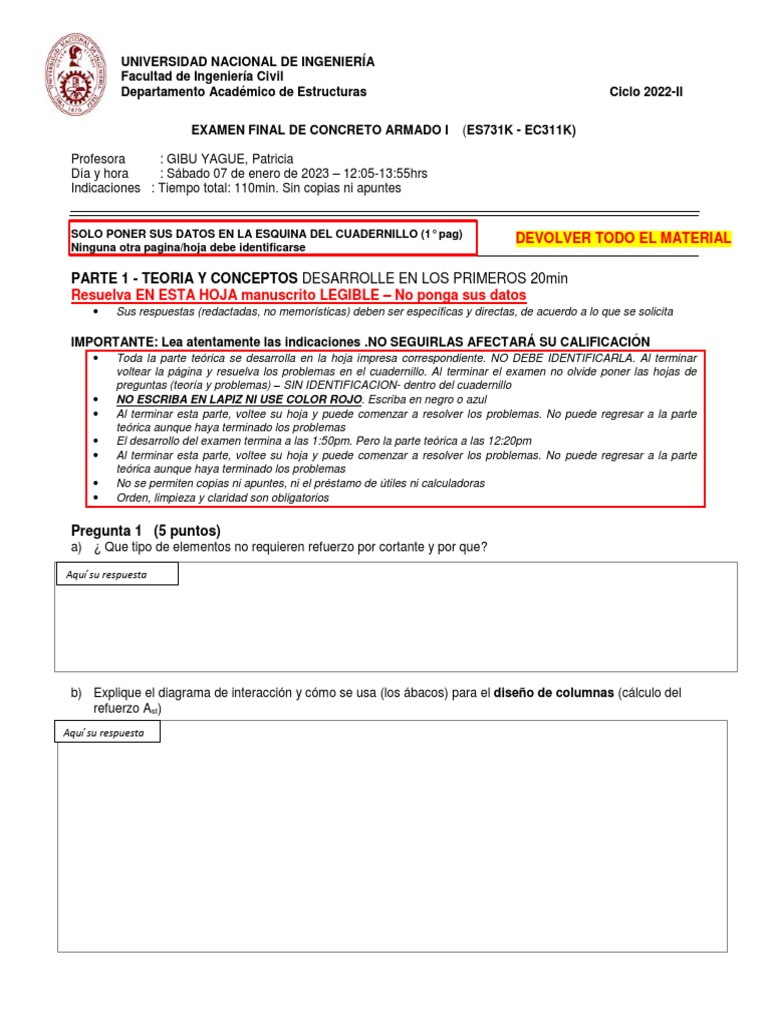

UNIVERSIDAD NACIONAL DE INGENIERÍA
Facultad de Ingeniería Civil
Departamento Académico de Estructuras Ciclo 2022-II
EXAMEN FINAL DE CONCRETO ARMADO I (ES731K - EC311K)
Profesora : GIBU YAGUE, Patricia
Día y hora : Sábado 07 de enero de 2023 – 12:05-13:55hrs
Indicaciones : Tiempo total: 110min. Sin copias ni apuntes
SOLO PONER SUS DATOS EN LA ESQUINA DEL CUADERNILLO (1° pag) DEVOLVER TODO EL MATERIAL
Ninguna otra pagina/hoja debe identificarse
PARTE 1 - TEORIA Y CONCEPTOS DESARROLLE EN LOS PRIMEROS 20min
Resuelva EN ESTA HOJA manuscrito LEGIBLE – No ponga sus datos
Sus respuestas (redactadas, no memorísticas) deben ser específicas y directas, de acuerdo a lo que se solicita
IMPORTANTE: Lea atentamente las indicaciones .NO SEGUIRLAS AFECTARÁ SU CALIFICACIÓN
Toda la parte teórica se desarrolla en la hoja impresa correspondiente. NO DEBE IDENTIFICARLA. Al terminar
voltear la página y resuelva los problemas en el cuadernillo. Al terminar el examen no olvide poner las hojas de
preguntas (teoría y problemas) – SIN IDENTIFICACION- dentro del cuadernillo
NO ESCRIBA EN LAPIZ NI USE COLOR ROJO. Escriba en negro o azul
Al terminar esta parte, voltee su hoja y puede comenzar a resolver los problemas. No puede regresar a la parte
teórica aunque haya terminado los problemas
El desarrollo del examen termina a las 1:50pm. Pero la parte teórica a las 12:20pm
Al terminar esta parte, voltee su hoja y puede comenzar a resolver los problemas. No puede regresar a la parte
teórica aunque haya terminado los problemas
No se permiten copias ni apuntes, ni el préstamo de útiles ni calculadoras
Orden, limpieza y claridad son obligatorios
Pregunta 1 (5 puntos)
a) ¿ Que tipo de elementos no requieren refuerzo por cortante y por que?
Aquí su respuesta
b) Explique el diagrama de interacción y cómo se usa (los ábacos) para el diseño de columnas (cálculo del
refuerzo Ast)
Aquí su respuesta
c) Indique V/F
Afirmación V o F?
i) En la resistencia al cortante de una sección de viga el aporte del acero no puede ser mayor a
0.80Vn
iI) El centroide plástico es el eje neutro de una sección de columna sujeta a compresión biaxial
iii) El diagrama de interacción uniaxial de una columna se define y obtiene de una serie de pares
ordenados (Pu, Mu) que son las demandas o acciones que actúan en la columna
iv) Es más eficiente el uso de estribos inclinados a 45°
Responda
Se están efectuando los cálculos preparativos para el diseño de una losa aligerada, cuyo esquema y
condiciones se presentan abajo. Se pide:
d) Verificar que cumple las condiciones para el uso del método de coeficientes
e) Determine los coeficientes que se aplican y las luces correspondientes en cada posición/ubicación (de
M+ y M-)
f) Si en el extremo A hay un voladizo de 1m hacia la izquierda, ¿es válido usar el método de
coeficientes? justifique su respuesta
Aquí su respuesta
PARTE 2 - PROBLEMAS – Hasta las 13:50hrs
RESOLVER EN ORDEN, cálculos EN CUADERNILLO, y lo que se indique EN ESTAS páginas (esquemas)
– Entregue esta hoja con su cuadernillo, pero no la identifique
DEVOLVER TODO EL MATERIAL
IMPORTANTE: Lea atentamente las indicaciones .NO SEGUIRLAS AFECTARÁ SU CALIFICACIÓN
En los problemas sus cálculos y respuestas deben estar sustentados (explique con esquemas, procedimiento,
principios usados). Resalte sus respuestas finales, indique unidades.
Puede adjuntar sus borradores de cálculo como anexo (hoja bulky proporcionada), pero no es obligatorio.
El desarrollo del examen termina a las 13:55hrs.
No se permiten copias ni apuntes, ni el préstamo de útiles ni calculadoras
Orden, limpieza y claridad son obligatorios
Pregunta 2 (3 puntos) –
Se muestra la planta de la losa aligerada de espesor 25cm. Se indican los momentos Mu (t-m) que se
calcularon del análisis. Datos: f’c=245 kg/cm2 y fy=4200 kg/cm2.
a) Determine el refuerzo As (cm2), las varillas (diámetro, cantidad) y longitudes de corte de las
mismas. Presente los cálculos y verificaciones necesarias (en el cuadernillo)
b) Dibuje en esta misma hoja (sobre el impreso) el diseño final
: Eje 8 Eje 9 Eje 10:
Mu (kg-m) 950 1650 705
1510 1210
Pregunta 3 (6 puntos) –
Diseñar la viga de sección rectangular bxh (0.30x0.65), cuyas cargas Pu, Mu se muestran
2 2
f’c=245 kg/cm y fy=4200kg/cm .
a) Presente los resultados del análisis DFC y DMF
b) Calcule la distribución de estribos según la fuerza cortante.
c) Determine la distribución de estribos considerando el criterio de elementos sismorresistentes
d) Al comparar sus resultados en b y c, cuál es más exigente, ¿Cuál es la distribución final de estribos que
propone?
e) (opcional +1p) determine el refuerzo longitudinal (por flexión) de la viga y dibuje un esquema del diseño final
(elevación y sección) con la especificación del refuerzo (por flexión y estribos)
u
Pregunta 4 (2 puntos)
La sección longitudinal de viga mostrada abajo es de dos tramos de igual luz.
En relación a la distribución de estribos:
a) Calcule la capacidad o resistencia Vn para cada espaciamiento de
estribos que se indica
b) Graficar el diagrama de fuerzas cortantes resistentes de lo obtenido en el
ítem anterior
c) (opcional +2p) En la viga actúa solamente carga distribuida uniforme (Use el
esquema de la derecha para determinar la función Vu (x). Determine la carga
distribuida máxima u (t/m) que puede soportar la sección considerando lo calculado
en a y b (nota: reducir a la cara de columna, el análisis es al eje, compare con la
resistencia)
Datos:
sección bxh (0.25x0.60), considere recubrimiento 4cm y estribos de 3/8”
(f’c = 175kg/cm2, fy= 4200kg/cm2.)
Pregunta 5 (5 puntos)
Se tiene una sección de columna bxh
0.35x 0.60, reforzada en dos caras
con 81” (f’c = 280kg/cm2, fy=
4200kg/cm2.
a) Determine analíticamente la
resistencia (Pb, Mb) en la
condición balanceada. Indique la
excentricidad correspondiente eb
b) (opcional +1p) Si actúan
simultáneamente Pu=108 t y Mu=32 t-m
verificar si puede ser resistida por la
sección (use el chart proporcionado,
haga ahí las anotaciones necesarias)
