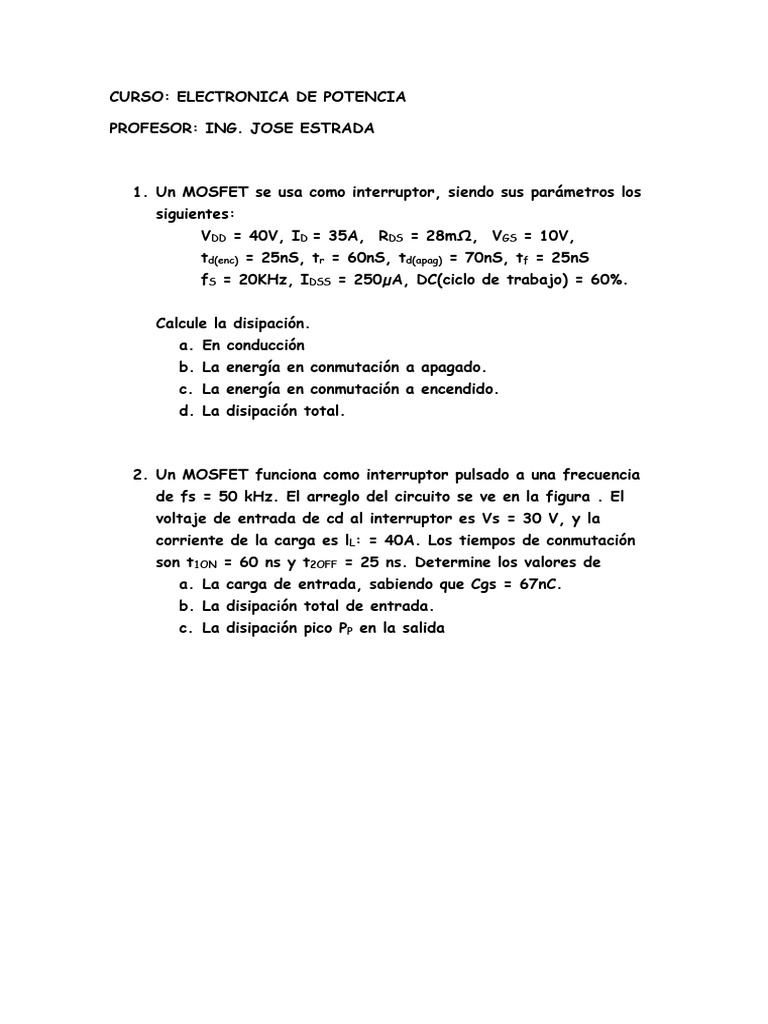

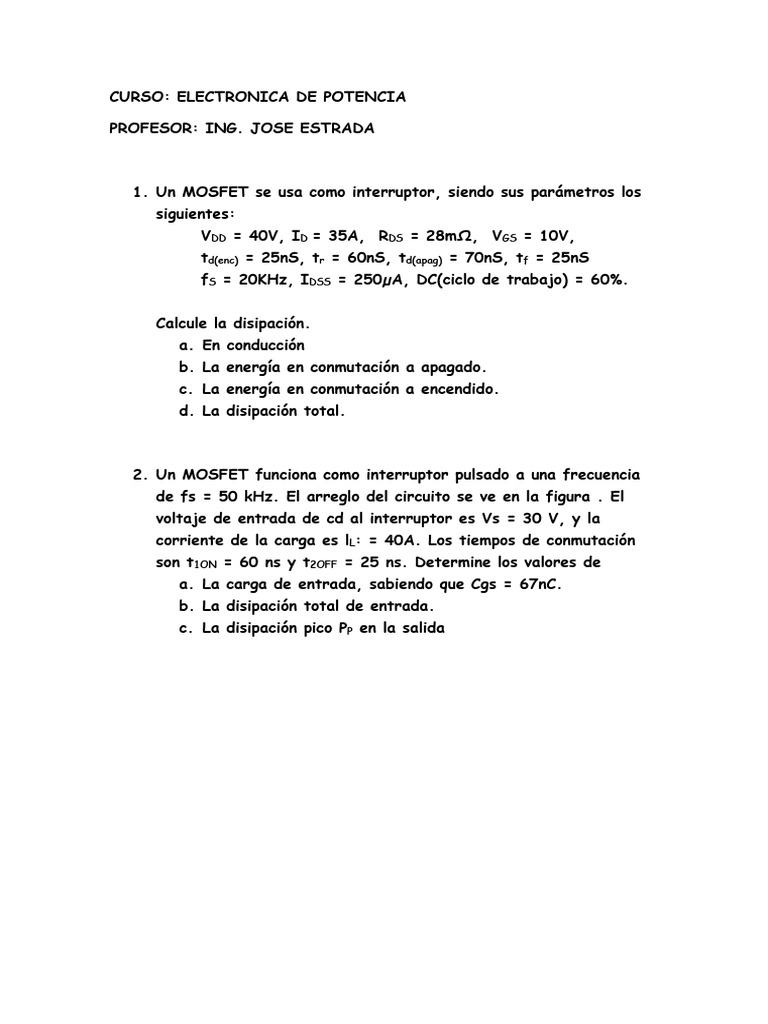

CURSO: ELECTRONICA DE POTENCIA

PROFESOR: ING. JOSE ESTRADA

1. Un MOSFET se usa como interruptor, siendo sus parámetros los

siguientes:
VDD = 40V, ID = 35A, RDS = 28mΩ, VGS = 10V,
td(enc) = 25nS, tr = 60nS, td(apag) = 70nS, tf = 25nS
fS = 20KHz, IDSS = 250µA, DC(ciclo de trabajo) = 60%.

Calcule la disipación.
a. En conducción
b. La energía en conmutación a apagado.
c. La energía en conmutación a encendido.
d. La disipación total.

2. Un MOSFET funciona como interruptor pulsado a una frecuencia

de fs = 50 kHz. El arreglo del circuito se ve en la figura . El
voltaje de entrada de cd al interruptor es Vs = 30 V, y la
corriente de la carga es lL: = 40A. Los tiempos de conmutación
son t1ON = 60 ns y t2OFF = 25 ns. Determine los valores de
a. La carga de entrada, sabiendo que Cgs = 67nC.
b. La disipación total de entrada.
c. La disipación pico PP en la salida
