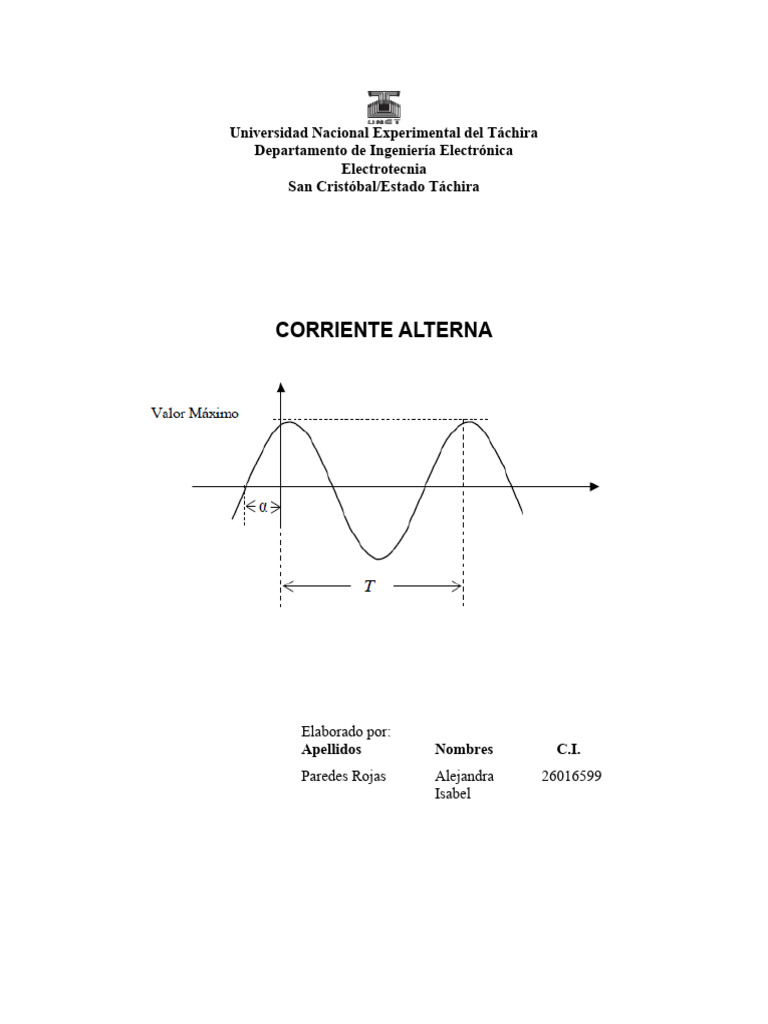

Universidad Nacional Experimental del Táchira

Departamento de Ingeniería Electrónica

Electrotecnia
San Cristóbal/Estado Táchira

CORRIENTE ALTERNA

Elaborado por:
Apellidos Nombres C.I.
Paredes Rojas Alejandra 26016599
Isabel
CUALIDADES DE LA CORRIENTE ALTERNA QUE
DESTACAN SOBRE LA CORRIENTE DIRECTA O
CONTINUA.

1. La corriente alterna permite aumentar o disminuir el voltaje o tensión por

medio de transformadores
2. Se transporta a grandes distancias con poca perdida de energía
3. Es posible convertirla en corriente directa con facilidad
4. Al incrementar su frecuencia por medios electrónicos en miles o millones
de ciclos, es posible transmitir voz, imagen, sonido y ordenes de control a
distancias, de forma inalámbrica.
5. Los motores y generadores de corriente alterna son estructuralmente mas
sencillos y mas fáciles de mantener que los de corriente directa
6. La forma en la que la corriente alterna oscila es en forma senoidal.
7. Tiene la capacidad de transmitir energía de una forma eficiente.
8. Su magnitud y dirección muestra una variación de tipo cíclico.
9. Su símbolo se representa con las letras CA.
10. Se da cuando el flujo que tiene la corriente eléctrica varía de sentido cada
cierto tiempo.

CREADOR DE LA CORRIENTE ALTERNA.

 Nikola tesla (Smilijan 1856 – Nueva York 1943). Fue un inventor de origen Serbio,
nacionalizado estadounidense. Descubrió la corriente alterna, el sistema polifásico de
distribución eléctrica y el motor de corriente alterna y concibió la radio. Inventó el control
remoto, realizó estudios sobre los rayos X y sus aplicaciones en medicina, creó las
primeras lámparas de bajo consumo, sentó los principios teóricos del radar. Sus más de
700 patentes fueron determinantes para el desarrollo de inventos posteriores como los
aviones de despegue vertical, las armas teledirigidas, las lámparas de bajo consumo,
las energías alternativas o la transmisión inalámbrica de electricidad.

Nikola Tesla nació el 10 de julio de 1856 en Smiljan, un pequeño perteneciente al

imperio Austro-Húngaro, situado hoy en territorio croata. Sus padres eran de origen
Serbio. El padre era sacerdote de la iglesia ortodoxa serbia y la madre analfabeta, pero
muy habilidosa para construir herramientas artesanales. Tesla fue el cuarto de 5 hijos. La
familia se mudo a Gospic en 1862 y el niño Nikola comenzó sus estudios en la escuela de
Karlovac, donde aprendió aritmética, alemán y religión.

En 1873 regreso a su pueblo natal donde contrajo el cólera. Estuvo postrado en

cama durante 9 meses y cerca de la muerte en varias ocasiones. En 1874, evitó su
reclutamiento por el ejército austro-húngaro huyendo a Tomingaj. En 1878, abandono la
universidad y se traslado a Maribor, actual Eslovenia, para trabajar como ayudante de
ingeniería durante un año. Retomó sus estudios en la universidad Carolina de Praga. Sin
embargo, tras el fallecimiento de su padre abandono de nuevo las aulas, llegando a
completar solo un curso. Su tío pavle le consigue trabajo junto a Tivadar Puskas que
estaba instalando la primera central telefónica de Budapest. Nikola Tesla prefiere trabajar
entretanto como delineante en la Central de Telégrafos donde entabla amistad con el
inventor Nebojsa Petrovic. Juntos trabajaron en un proyecto basado en el uso de turbinas
gemelas para producir energía continua. Inaugurada la central telefónica de Budapest, a
tesla le asignaron el puesto de electricista en jefe. También desarrolló un dispositivo que,
de acuerdo a algunos, era un repetidor telefónico o amplificador, pero que según otros,
pudo haber sido el primer altavoz.

En su época de estudiante comenzó a gestar el propósito que le acompañaría para

siempre: idear el modo en que la energía gratuita pudiese llegar a todo el mundo. En 1881
viajó a Viena, donde trabajó en la Compañía Nacional Telefónica. Finalmente, Tesla se
trasladó a París, donde encontró trabajo en la Compañía Edison. Desde la capital francesa
viajó hasta Nueva York en 1884 –el mismo año en que llegó también desde París la Estatua
de la Libertad–. Una vez en la ciudad, Tesla acudió directamente a las oficinas del hombre
que influiría definitivamente en su vida: Thomas Alva Edison. A él iba dirigida una carta de
recomendación de Charles Batchelor, su último jefe en Europa, que rezaba: "Conozco a
dos grandes hombres, y usted es uno de ellos. El otro es el joven portador de esta carta"

Comenzó un nuevo empleo como ingeniero de dinamos en la Continental Edison

Company tras instalarse en Paris en 1882. La compañía era la filial francesa de Edison
Electric Light Co una de las empresas de Thomas Alva Edison. Un año más tarde en
Estrasburgo Tesla Diseño el motor de inducción, que despertó escaso interés en Europa. Y
es en 1884 cuando recibió una oferta para cruzar el Atlántico y trabajar con Thomas
Edison como ingeniero eléctrico en su Edison Machine Works. Tesla introdujo importantes
mejoras en la línea de fabricación de dinamos en los laboratorios Edison New Jersey.

Tras leer la misiva, Edison le contrató ese mismo día. Pero su relación distó mucho
de ser plácida. Entre ambos existieron diferencias que fueron acrecentándose con el paso
del tiempo. Estas diferencias se plasmaron en la forma de plantear y ver los resultados de
su trabajo. Mientras Edison fue el primer introductor y un firme defensor de la corriente
continua, Tesla estaba convencido de que la corriente alterna era una solución mejor –
corriente que seguimos usando en nuestros hogares más de ciento cincuenta años
después–. Esta disputa se conoce como "la guerra de las corrientes".

Tesla y Edison mantuvieron profundas diferencias. Edison era partidario de la

corriente continua y Tesla, de la corriente alterna. Edison no quería poner en riesgo su
fortuna por culpa de un "recién llegado".

De hecho, la idea de Tesla era mejor, pero necesitaba a Edison para ponerla en
práctica. Edison defendió su propia teoría a toda costa y de ninguna manera iba a permitir
que un joven extranjero que acababa de llegar a la ciudad le arrebatase la fama e hiciese
peligrar su imperio. Tesla se topó entonces con una salvaje campaña de difamación.

Edison no quería poner en riesgo su fortuna por culpa de un "recién llegado". Por
ello, el veterano inventor llegó a recorrer Estados Unidos con la intención de demostrar la
peligrosidad de la corriente alterna, para lo cual no dudó en electrocutar animales (desde
perros y gatos hasta un elefante) para desacreditar la propuesta de Tesla. También le negó
el pago de los 50.000 dólares comprometidos en un primer momento con un comentario
burlesco y esperpéntico: "Cuando llegues a ser un norteamericano cabal, estarás en
condiciones de apreciar una buena broma yanqui".

En 1886, Tesla fundó su propia compañía, la Tesla Electric Light & Manufacturing.
Los primeros inversores no estuvieron de acuerdo con sus planes para el desarrollo de un
motor de corriente alterna y finalmente lo acabaron relevando de su puesto en la
compañía. Pero Tesla no se dio por vencido y trabajó como obrero en Nueva York de 1886
a 1887 para poder sobrevivir y ganar dinero para su próximo proyecto. En 1887, construyó
un motor de inducción sin escobillas, alimentado con corriente alterna, que presentó en el
American Institute of Electrical Engineers (Instituto Americano de Ingenieros Eléctricos) en
1888. Ese mismo año desarrolló el principio de su bobina, y comenzó a trabajar con
George Westinghouse en la Westinghouse Electric & Manufacturing Company's en los
laboratorios de Pittsburgh. Westinghouse escuchó con atención sus ideas sobre sistemas
polifásicos, que podrían permitir la trasmisión de corriente alterna a larga distancia, y
apostó por él.

En 1893, Tesla trabajó con Westinghouse en el desarrollo de un proyecto para

conseguir el suministro eléctrico a la ciudad de Búfalo aprovechando la fuerza de las aguas
de las cataratas del río Niágara. En 1895, un incendio en el laboratorio de Tesla en Nueva
York causó pérdidas incalculables a la ciencia, pues además del edificio se destruyeron
todos sus proyectos. Pero nada podía con Tesla. En 1898, se presentó a la primera
Exhibición Eléctrica que se realizó en el Madison Square Garden de Nueva York con un
invento llamado "Teleautomaton". Se trataba de un bote en miniatura, controlado a
distancia por radio. Tesla intentó vender su idea al ejército estadounidense, pero en aquel
entonces la marina mostró poco interés. Tampoco constó como inventor del aparato. Este
mérito se lo llevó el ingeniero español Leonardo Torres Quevedo, quien patentó en 1903
el "Telekino", que se consideró el primer aparato de radiocontrol de la Historia.

Tesla presentó en 1898 un invento llamado "Teleautomaton", un bote en

miniatura controlado a distancia por radio.

Tesla también tuvo problemas con Marconi, a quien se atribuye el invento de la

radio. Marconi ganó el premio Nobel en 1909 por este invento, aunque Tesla había
patentado la idea en 1896. Pero la oficina de patentes dio marcha atrás y acabó otorgando
a Marconi la patente del invento. Se habló mucho en la época sobre dicho cambio, que
algunos atribuyeron a presiones económicas por parte de Marconi. Finalmente, en 1943 la
Corte Suprema de Estados Unidos reconoció a Nikola Tesla poco antes de su muerte como
el inventor de la radio y le devolvió la patente, que había estado en poder de Marconi
hasta ese momento.

Nikola Tesla murió solo el 7 de enero de 1943, en una habitación de hotel en

Nueva York, a la edad de 86 años, de un infarto de miocardio. A su funeral, que se celebró
en la catedral de San Juan el Divino, asistieron más de 2.000 personas que lloraron la
pérdida de un auténtico genio. El gobierno de Estados Unidos, una vez que Nikola Tesla
fue enterrado, intervino su despacho y requisó todos los documentos que contenían sus
estudios e investigaciones, sin embargo, algunos no pudieron ser comprendidos ni
descifrados puesto que Tesla guardaba la mayoría de sus ideas en su mente. Años más
tarde, la familia de Nikola Tesla, a través de la embajada de Yugoslavia, logró recuperar
parte del material incautado.

Tras la muerte de Tesla, el gobierno de Estados Unidos requisó todos los

documentos de su despacho.

Tesla es considerado por muchos como el mejor inventor del siglo XX. Su figura, un
tanto maltratada por la historia, fue reivindicada posteriormente por movimientos
contraculturales que descubrieron el legado de un hombre que se opuso a las normas
establecidas y que vivió en un mundo que aún no estaba preparado para sus inventos.
Desde el "rayo de la muerte", arma capaz de disparar haces de partículas, al "teslascopio",
un invento que permitiría la comunicación con seres de otras galaxias, ya que Tesla estaba
convencido de la existencia de seres inteligentes en otras dimensiones...

Hoy en día, la vida y la obra de Nikola Tesla se dan a conocer en el museo que lleva
su nombre en Belgrado. Un lugar curioso e interesantísimo donde entender mejor la
importancia de uno de los inventores más importantes de la historia.

MEJORAMIENTO DEL FACTOR DE POTENCIA

 La potencia compleja está compuesta por una parte real y una parte reactiva, la
potencia activa es la que se disipa en elementos resistivos tales como: luz incandescente,
hornos y cocina eléctricas, calentadores, etc., la potencia reactiva es la que se disipa en
elementos reactivos, por lo general de carácter inductivo, tales como: luz fluorescentes,
motores, soldadores, etc., Ahora bien como la potencia reactiva inductiva se anula con la
potencia reactiva capacitiva, es conveniente la instalación de capacitores (elementos
reactivos capacitivos) al sistema eléctrico, con la finalidad de disminuir la disipación de
potencia reactiva en el sistema eléctrico de la carga.

La instalación de los capacitores se hace con la finalidad de disminuir la potencia

reactiva que debe pagar el consumidor, a la empresa que suministra la energía eléctrica,
ya que puede ser suministrada por capacitores que se instalan en el lugar donde se
produce el consumo. De esa forma se disminuye la potencia compleja, que incide en una
disminución o corrección del factor de potencia (cosθ). Los capacitores se tienen que
instalar en paralelo con la carga, para no alterar el voltaje en sus extremos, ya que si se
instalan en serie, se produce una disminución del voltaje en la carga.

Las empresas que suministran energía eléctrica establecen penalizaciones por un

alto factor de potencia, por lo tanto, se debe corregir para evitar dichas penalidades y
además pagar menos consumo de electricidad, porque la potencia suministrada también
disminuye. En el gráfico siguiente se ilustra la situación planteada.
 Como se observa la potencia reactiva suministrada, es menor en la figura “B”, una
vez corregido el factor de potencia.
En el caso que la potencia reactiva total sea positiva, el factor de potencia está
adelantado, en caso de ser negativa el factor de potencia está atrasado.

Se puede demostrar de la siguiente manera:

Si se tiene una carga que es alimentado por una línea de tensión la corriente que
suministra a la carga inductiva-resistiva la fuente alimentara con una corriente i L .
I1

R
S Q
V AB θ

S P
 Para que la carga siga manteniendo sus características eléctricas se coloca en
paralelo una carga capacitiva para que i L y la tensión en sus terminales de la carga
originada siga siendo V AB:

I1 S2 Ql
R S1 Qc
I2 Q
θ1 θ2
C
S P
 EJERCICIOS DE CIRCUITOS DE CORRIENTE
ALTERNA MONOFASICO.

1.- En el circuito mostrado, E es una fuente de 60Hz y Ż 2 es un capacitor de 50 μF

. Ż1 y Ż3 son combinaciones serie de una resistencia y una reactancia cada uno. Las
mediciones de voltaje con un voltímetro permiten obtener los siguientes resultados:
V ab=150 V ; V bc =150 V ; E ad=230 V ; V ac =150 V . Mediciones hechas con un medidor de
ángulo de fase muestra que el voltaje V ab esta en fase con E ad .
a) Determinar la corriente del circuito
b) Dibujar un esquema fasorial en donde se muestre la corriente y
todos los voltajes.
c) Deducir del diagrama fasorial los voltajes ⃗
V ab , ⃗
V bc , V cd y Ead
expresados, en forma polar.
d) Determinar el valor Ż1 y Ż3 y la impedancia equivalente del
circuito.

a) calculo de la corriente del circuito

Como el enunciado del ejercicio dice que el voltaje ⃗
V ab esta en fase con ⃗
E ad esto
quiere decir que ambos poseen el mismo ángulo vectorial:

⃗
V ab= ⃗
E ad ∴ < ⃗
V ab=¿ ⃗
E ad
 Sabiendo que Ż 2 es capacitivo por lo tanto se sabe que tiene un ángulo de desfase
de -90°entonces:
−6
C 2=50∗10 F
X 1
C 2=
2 πf C 2

X 1
C 2=
2 π (60 Hz )(50∗10−6 F )

X C =53 ,05 j
2
X C =53 ,05 ∠−90 ° Ω
2

La corriente I Se obtiene como:

⃗
V bc
⃗I =
Ż 2
De ⃗
V bc se tiene como dato el modulo, pero como se sabe que Ż 2 es un capacitor y
tomando como referencia la corriente (en el eje real), entonces el voltaje en el capacito r
atrasa a la corriente en 90°, por lo tanto:

⃗
V bc =150 ∠ 90 ° V
Por lo tanto la corriente I seria:

⃗I = 150∠−90 ° V ⃗I =2 , 83 ∠ 0 °
53 ,05 ∠−90 ° Ω

b) Diagrama fasorial, Se obtiene de acuerdo con las siguientes condiciones:

⃗
V bc =150 ∠−90 ° V
V ab=V bc=V ac=150V (Forman un triangulo equilátero)
⃗
V ac =⃗
V bc + ⃗
V ab
⃗
E ad, está en fase con ⃗
V ab
Por lo tanto el diagrama fasorial seria de la siguiente manera:
 c) Deducción del diagrama fasorial

⃗
V ab=150 ∠ 30 ° V
⃗
V bc =150 ∠−90 ° V
⃗
V ac =150 ∠−30° V
⃗
E ad=230 ∠ 30 ° V
Se sabe que ⃗
E ad=⃗
V ac + ⃗
V cd
∴⃗
V cd ¿ ⃗
Ead −⃗
V ac
⃗
V cd =¿ 230∠30° - 150∠-30°
⃗
V cd =202 , 24 ∠ 69 , 97 ° V

d) Determinación de el valor de Ż1 , Ż3 y la impedancia equivalente del circuito.

⃗ ab
V 150 ∠ 30 °
Ż1 = Ż1 = Ż1 =53∠ 30 ° Ż1 =45 , 9+ j26 , 50 Ω
⃗I 2 , 83 ∠ 0 °
⃗ cd
V 202 , 24 ∠ 69 , 97 °
Ż3 = Ż3 = Ż3 =71 , 46 ∠69 , 97 °
⃗I 2, 83 ∠ 0 °
Ż3 =24 , 47+ j 67 , 11Ω
Ż eq= Ż 1+ Ż 2 + Ż 3=53 ∠30 °+53 , 08 ∠−90 °+71 , 46 ∠ 69 , 97 °
 Ż eq=81 , 23 ∠ 29 , 96 ° Ż eq=70,3755+ j 40 , 56 Ω

2.- Una corriente de i (t) = 5cos(377t - π/4) amperios, fluye a través de un resistor
de 10 Ω y un inductor de 50 mH, que están conectados en serie, hallar:
a.) El voltaje a los terminales de cada elemento y el voltaje total.
b.) Dibuje aproximadamente a escala VR y VL sobre el mismo gráfico.

a) Determinación del voltaje

Se esta trabajando con un circuito inductivo por lo que, su reactancia inductiva va a
ser:
X L =2 πfL

X L =2 π ( 60 Hz ) ( 50∗10−3 H )
X L =18 , 84 ∠ 90 °
Usando Fasores:
⃗
VR=⃗I ∗R
⃗
VR=(5 ∠−45 ° )(10 ∠0 °)
⃗
VR=50 ∠−45 ° V V R (t )=50 cos (ωt ¿−45 °) V ¿
⃗
VL= ⃗I ∗X L
⃗
VL=(5 ∠−45 °)(18 , 84 ∠ 90° )
⃗
VL=94 , 20∠ 45 °V V L ( t ) =94 , 20 cos (ωt ¿+45 ° )V ¿
 ⃗
VT =⃗
VR+ ⃗
VL
⃗
VT =50 ∠−45 ° +94 ,20 ∠ 45°
⃗
VT =106 , 65 ∠17 , 04 ° V V T ( t )=106 , 65 cos (ωt ¿+17 , 04 °)V ¿

b) Grafica de V R (t ) y V L ( t ) .

3.- En el circuito mostrado, si ⃗I =1 ∠ 0 °, se pide:

a) El valor de X csi ⃗
V e ⃗I están en fase
b) hallar ⃗
I 1e ⃗
I 2.

a) Valor de X c si ⃗
V e ⃗I están en fase.
Para que ⃗
V e ⃗I estén en fase, la impedancia equivalente Z, debe ser solo resistiva,
por lo tanto:
(5+ j10)
Ż=
Xc
(5+ j10 )∗(− j X c )
Ż=
(5+ j10+ jX ¿¿ c)=Z ∠ 0 ¿
Luego:
 − j5 X c +10 X c =5 Z+ j 10 Z− jZ X c
Igualando la parte real y la imaginaria:
10 X c =5 Z (Donde Z=2 X c )
− j5 X c = j10 Z− jZ X c
2
−5 X c =20 X c −2 X c
-5=20-2 X c
25
X c=
2
X c =12, 5 Ω

X c =12, 5 ∠−90 ° Ω

b) hallando⃗
I 1e ⃗
I 2.
Como: Z=2 X c
Z=25 Ω
Ż=25 ∠0 ° Ω
Como:
⃗
V = ⃗I ∗Ż
⃗
V = (1 ∠ 0 )∗(25∠ 0)
⃗
V =25∠ 0° V
Como:
⃗
⃗I 1= V ⃗I 1= 25 ∠ 0 ° ⃗I 1= 25 ∠ 0 °
Ż 1 5+ j10 11 ,18 ∠ 63 , 43 °
⃗I 1=2 ,24 ∠−63 , 43° A
⃗ 25 ∠ 0 °
⃗I 2= V ⃗I 2= ⃗I 2=2 , 0∠−90 ° A
Ż 2 12 , 5 ∠−90°
 EJERCICIOS DE CORRECCION DE FACTOR DE
POTENCIA PARA CIRCUITOS DE CORRIENTE ALTERNA
MONOFASICOS

4.- Una carga conectada a una línea de alimentación de 220 V y 60Hz. Consume
5,4 Kw con un factor de potencia de 0,82 en atraso. Calcular el capacitor que se
requiere para corregir el factor de potencia a 0,96.

+
220V 5400 w
ZL
60Hz F.P=0,82

Sabiendo que la carga es inductiva, se mejora el factor de potencia colocando un

capacitor en paralelo, para corregir así el factor de potencia sin afectar el consumo del
mismo en Kw.

ZL
C F.P=0,96
 -

Se sabe que el voltaje es un fasor V(t), y este va a formar un ángulo con

respecto a la corriente inductiva I L, como lo que se quiere es corregir el factor de potencia
sin alterar el consumo de energía activo, se coloca el capacitor para generar una corriente
capacitiva que esta adelantada 90° con respecto al voltaje, de la siguiente manera:

Ic

V
θ2
θ1
Ic

IL

Haciendo un triangulo de potencias, en el cual se refleja la potencia activa (P)),

la potencia reactiva (Q1) y la potencia aparente (S1 ) y corrigiendo la potencia reactiva en
el nuevo circuito, se tiene que:

Qc

S1 Q1 S1 S2 Q1

Q2

P P

Se sabe que:

P=S cos θ
 Qc
C=
w∗( V rms )2

Sabiendo que F . P=cos θ

(F . P)1=cos θ1
−1
θ1=cos (0 ,82)
θ1=34 , 91°
Calculando la potencia aparente S1:
P=S 1 cos θ 1
P
S1 =
cos θ 1
5400 w
S1 =
0 , 82
S1=6585 , 4 vA
Calculando la potencia reactiva Q1:
Q1=S1 sin θ1
Q1=(6585)¿
Q1=3768 , 7 VAR
Del triangulo de potencias sabemos que:
Qc =Q1−Q 2
Corrigiendo el factor de potencia se tiene que:
(F . P)2=0 , 96
cos θ 2=0 , 96
θ2=16 ,26 °
Calculando la nueva potencia aparente
P
S2 =
cos θ 2
5400 w
S2 =
0 , 96
S2=5625 VA
Calculando la potencia reactiva:
 Q2=S2 sin Q2
Q2=(5625 VA)(sin 16 ,26 ° )
Q2=1575 VAR
Potencia reactiva del capacitor:
Qc =Q1−Q 2=3768 VAR−1575VAR
Qc =2193 , 7 VAR
Calculo del capacitor:
Qc
C= 2
ω(Vrms)
2193 , 7 VAR
C= 2
2 π (60 Hz)(220 V )

C=120 μF

5.-Una carga integrada por una potencia compleja de Ṡ=20+ j 150 KVA , está
alimentada con un voltaje de 240V y una frecuencia de 60Hz. Hallar la impedancia de la
carga y el valor del capacitor que se debe conectar en paralelo con la carga para que el
nuevo ángulo de la potencia compleja 18°. Determinar la nueva potencia.

a) Impedancia de la carga:
Ṡcarga =⃗
V carga∗⃗I carga
Ṡ carga
⃗I carga=
⃗ carga
V

⃗I carga= 20+ j150

240 ∠ 0 °

⃗I carga= 151 ,32 ∠ 82 , 40 °

240 ∠ 0 °
⃗I carga=0,6305 ∠ 82 , 40 ° A
⃗
V carga = ⃗I carga∗Ż carga
 ⃗
V carga
Ż carga=
⃗I carga

240 ∠ 0 °
Ż carga=
0,6305 ∠ 82 , 40 °
Ż carga=380 , 65 ∠−82, 40°
Ż carga=50 , 34−377.30 j
b) Calculo del capacitor
La potencia activa se mantiene constante y del grafico siguiente se obtiene:

De la grafica se obtiene:
Ṡi=20+ j 150 KVA =151, 33 ∠ 82 , 41
Qf =P tan 18 °
Qf =20 tan18 °
Qf =6 , 5 KVAR
∆ Q=Qi−Q f
∆ Q=150−6 ,5
∆ Q=143 ,5 KVAR
 2
Vc
Qc =
Xc
2
Vc
X c=
Qc
2
(240 V )
X c=
143 , 5 KVAR
X c =0 , 40 Ω
1
X c=
2 πfC
1
C=
2 πf X c
1
C=
2 π (60 Hz)( 0 , 40 Ω)
C=6 , 63 mF
La nueva potencia de carga es: Ṡ f =P+ jQ f
Ṡ f =20+ j6 ,5
Ṡ f =21 , 03 ∠ 18° KVA
 EJERCICIOS DE CIRCUITOS DE CORRIENTE
ALTERNA TRIFASICOS

6.-En el siguiente circuito, el voltaje entre fases es de 380V. Calcular las

corrientes en las líneas y en cada impedancia de la carga(corriente de delta).
(Montaje delta- delta)

Tomando como referencia el voltaje ⃗

V BC se obtienen los voltajes de línea-línea:
⃗
V BC =⃗
V ¿∠0°
⃗
V BC =380 ∠ 0° V
⃗ ⃗¿ ∠−120 °
V CA =V
⃗
V CA =380 ∠−120 °
⃗ ⃗ ¿ ∠ 120°
V AB=V
⃗
V AB=380 ∠ 120 °
Las corrientes de delta o carga son las siguientes:
 ⃗
V AB
⃗I AB=
Ż AB

⃗I AB= 380∠ 120 °

10∠ 30 °
⃗I AB=38 ∠ 90 ° A

⃗
V BC
⃗I BC =
Ż BC

⃗I AB= 380∠ 0°
10∠ 30°
⃗I AB=38 ∠−30° A
⃗CA
V
⃗I CA =
Ż CA

⃗I CA = 380 ∠−120 °
10 ∠ 30 °
⃗I AB=38 ∠−150° A

Las corrientes de línea son las siguientes:

⃗I A= ⃗I AB− ⃗I CA ⃗I A=38 ∠ 90 ° −38∠−150 °

⃗I A=65 ,82 ∠ 60 ° A

⃗I B= ⃗I BC −⃗I AB ⃗I B=38∠−30 °−38 ∠ 90 °

⃗I B=65 ,82 ∠−60 °A

⃗I C = ⃗I CA −⃗I BC ⃗I C =38 ∠−150° −38 ∠−30 °

⃗I C =65 , 82 ∠ 180° A
 7.- En el circuito mostrado el voltaje entre fase y neutro es de 120V. Calcular las
corrientes en la línea, en cada impedancia de la carga y la corriente de neutro.
(Montaje Estrella-Estrella, con el neutro de las cargas conectado al neutro de la
fuente)

Tomando como referencia el voltaje ⃗

V AN ,se obtienen los voltajes de línea-neutro:
⃗
V AN =120∠ 0°
⃗
V BN =120 ∠−120°
⃗
V C N =120 ∠ 120 °

Se obtienen los voltajes de linea-linea:

⃗
V AB=280∠ 30 °
⃗
V BC =280 ∠−90°
⃗
V CA =280 ∠ 150 °

Las corrientes de carga son:

⃗
V AN
⃗I A=
Ż AN

⃗I A= 120 ∠ 0 °
80 ∠ 15 °
⃗I A=1 , 5 ∠−15 ° A
⃗
V BN
⃗I B=
Ż BN

⃗I B= 120 ∠−120°
80 ∠ 15 °
⃗I B=1, 5 ∠−13 5 ° A
⃗
V CN
⃗I C =
Ż CN

⃗I C = 120∠ 120 °
80∠ 15 °
⃗I C =1 ,5 ∠ 15 0 ° A

La corriente de neutro será:

⃗I N = ⃗I A + ⃗I B + ⃗I C
⃗I N =1 ,5 ∠−15 °+ 1, 5 ∠−135° +1 , 5 ∠ 105°
⃗I N =0 A

Como se puede observar el voltaje en las cargas es el mismo que el de fase-neutro de las
fuentes. El sistema como esta balanceado la corriente de neutro es igual a cero.
 8.-En el siguiente circuito, Determinar la potencia trifásica total
(Medición de potencia trifásica, con un vatímetro)

Tomando como referencia el voltaje ⃗

V AN y asumiendo que la carga es resistiva-
inductiva, se obtienen los voltajes de línea-neutro:
⃗
V AN =120∠ 0°
⃗
V BN =120 ∠−120°
⃗
V CN =120 ∠ 120 °

El diagrama fasorial es el siguiente:

La potencia del vatímetro, se calcula como:
⃗ AN
W A =|V AN|∗cos ∠V⃗I AN

W A =V ln I ln cos θ
Como:
V ¿ =√ 3V ln
I ln =I L

W A= ( ) V¿
I cos θ
√3 ln
Como el sistema es balanceado de la potencia trifásica activa es:
P3 ∅ =3 W A

P3 ∅ =3 ( )
V¿
I cos θ
√3 L
P3 ∅ =√ 3 V ¿ I L cos θ W.
De la ecuación:
Q= Ṡ sin θ
Q3 ∅ =Ṡ 3 ∅ sin θ
Q3 ∅ =√ 3 V ¿ I L sin θVAR
 EJERCICIOS DE CORRECCION DE FACTOR DE
POTENCIA PARA CIRCUITOS DE CORRIENTE ALTERNA
TRIFASICOS
9.- Una carga trifásica balanceada se conecta en estrella a un sistema trifásico de
480/277 V, con las características siguientes: Potencia activa 1.200 W, potencia reactiva
8.300 VAR.
Determinar:
a.) El banco de condensadores, necesarios para que el factor de potencia sea de 0,93
inductivo.
b.) Las corrientes de línea antes y después de instalar el banco de condensadores.

Se toma como referencia: Voltaje ⃗

V AN
a) Calculo del Banco de condensadores
La potencia trifásica total es:
Ṡ3 ∅ =P3 ∅ + jQ3 ∅
Ṡ3 ∅ =1200+ j 8300
Ṡ3 ∅ =8386 , 3 ∠81 ,77 ° VA
Calculo del capacitor:
 La potencia activa se mantiene constante y del grafico anterior se obtiene:
Ṡ3 ∅ =8386 ∠ 81 , 77°
Ṡ3 ∅ =1200+ j 8300VA
Q3 ∅ f =P3 ∅ 21 , 57 °
Q3 ∅ f =1200 tan21 , 57 °
Q3 ∅ f =474 , 27 VAR
∆ Q3 ∅=Q3 ∅ i−Q3 ∅ f
∆ Q3 ∅=8300−474 ,27
∆ Q3 ∅=7825 , 73VAR
La capacidad por fase del condensador es:
∆ Q3 ∅
Qc =
3
2
Vc
Qc =
Xc
2
3Vc
X c=
∆Q 3 ∅
2
3 ( 480 V )
X c=
7825 ,73
X c =¿88,32 Ω
1
X c=
2 πfC
1
C=
2 πf X C
1
C=
2 π (60 Hz)( 88 ,32 Ω)
C=30 , 05 μF
Se debe instalar un banco de condensadores trifásico de 30,05 μF , por fase y con
una potencia por fase de:
Q3 ∅
Q1 ∅ =
3
7825 , 73
Q1 ∅ =
3
 Q1 ∅ =2608 ,58 VAR
S1 ∅ =2608 ,58 ∠−90 ° VA
Como esta conectada en delta
Ṡ1 ∅ =Ṡ AB= Ṡ BC =Ṡ CA =2608 , 58 ∠−90° VA
b) Calculo de las corrientes de línea:
Antes de conectar el banco de condensadores, las corrientes de línea se obtienen
como se indica a continuación:
S3 φ
I L=
√3 V ¿
8386 , 3
I L=
√3∗480
I L =10 , 09 A
Como la carga es inductiva, la corriente de línea se atrasa al voltaje respectivo, en
un ángulo que es el mismo que forma la potencia compleja con la potencia activa, es decir
de 81,77°, por lo tanto:
⃗I A=10 , 09 ∠−81 ,77 ° A
⃗I B=10 ,09 ∠ 158 , 23 ° A
⃗I C =10 , 09 ∠ 38 ,23 ° A

Después de conectar el banco de condensadores

Las corrientes de delta del banco de condensadores son:
Ṡ AB
⃗I AB=
⃗
V AB

⃗I AB= 2608 ,58 ∠−90 °

480∠ 30 °
⃗I AB=5 , 43 ∠ 120 ° A

Ṡ BC
⃗I BC =
⃗
V BC

⃗I BC = 2608 , 58∠−90 °
480 ∠−90 °
⃗I B C =5 , 43∠ 0° A

Ṡ AB
⃗I CA =
⃗ AB
V

⃗I CA = 2608 , 58 ∠−90 °
480 ∠ 150 °
⃗I CA =5 , 43 ∠−120 ° A

Las corrientes de línea del banco de condensadores son:

⃗I A 1= ⃗I AB− ⃗I CA
⃗I A 1=5 , 43 ∠ 120 °−5 , 43 ∠−120 °
⃗I A 1=9 , 41 ∠ 90 ° A
⃗I B 1= ⃗I BC − ⃗I AB
⃗I B 1=5 , 43 ∠ 0 °−5 , 43∠ 120 °
⃗I B 1=9 , 41∠−3 0 ° A
⃗I C 1=⃗I CA − ⃗I BC
⃗I A 1=5 , 43 ∠−120 °−5 , 43 ∠ 0 °
⃗I A 1=9 , 41 ∠−150 ° A
Las corrientes de línea totales son:
⃗I AT = ⃗I A + ⃗I A 1
⃗I AT =10 , 09∠−81 , 77 ° +9 , 41 ∠ 90 °
⃗I AT =1 ,56 ∠−21 , 74 ° A
⃗I BT =⃗I B + ⃗I B 1
⃗I AT =10 , 09∠ 158 ,23 ° +9 , 41 ∠−30°
⃗I AT =1 ,56 ∠−141 ,74 ° A
⃗I CT =⃗I C + ⃗I C 1
⃗I CT =10 , 09∠ 38 ,23 ° +9 , 41 ∠−150°
⃗I AT =1 ,56 ∠ 98 ,26 ° A

10.-En el sistema de cargas mostrado, hallar la potencia compleja y la potencia que

debe suministrar el banco de condensadores para que el factor de potencia sea de 10°
inductivo.
Sistema ABC. Tensión 208/120V. Referencia ⃗
V AN .

a) La impedancia equivalente de las cargas “B” y “D”, se anulan mutuamente.

b) La impedancia equivalente de las cargas “A” y “E”, se obtiene haciendo el paralelo
por la fase de la forma siguiente:
Ż e1= Ż A ∕ ∕ Ż E
 (− j110∗ j10)
Ż e1=
− j110 + j 10
Ż e1= j11 Ω
c)La impedancia total es el equivalente de la carga “C” y la impedancia Ż e1, la cual se
obtiene haciendo el paralelo por fase de la siguiente forma:
ŻT = Ż C ∕ ∕ Ż e1
(5∗ j11)
ŻT =
(5+ j11)
ŻT =4 , 55 ∠ 24 , 44 Ω
ŻT =4 , 14+ j1 , 88 Ω
El circuito equivalente es:

Las corrientes de delta son:

(⃗
V AB )
⃗I AB=
( Ż AB )

⃗I AB= (208 ∠30 °)

(4 , 55∠ 24 , 44 ° )
⃗I AB=45 ,71 ∠ 5 ,56 ° A
⃗ BC )
(V
⃗I BC =
( Ż BC )

⃗I BC = (208 ∠−90 °)
(4 , 55 ∠ 24 , 44 ° )
⃗I B C =45 , 71∠−144 , 40 ° A
 (⃗V cA )
⃗I CA =
( Ż CA )

⃗I CA = (208∠ 150 ° )
(4 ,55 ∠ 24 , 44 ° )
⃗I CA =45 , 71∠ 12 5 , 56 ° A

Las corrientes de linea son:

⃗I A= ⃗I A B− ⃗I C A
⃗I A=45 , 71∠ 5 , 56 °−45 ,71 ∠ 125 ,56 °
⃗I A=79 , 17 ∠−24 , 44 ° A
⃗I B= ⃗I B C − ⃗I A B
⃗I B=45 , 71∠−114 , 40 °−45 ,71 ∠ 5 ,56 °
⃗I B=79 ,17 ∠−14 4 , 44 ° A
⃗I C = ⃗I C A− ⃗I B C
⃗I C =45 ,71 ∠ 125 , 56 °−45 ,71 ∠−114 , 40 °
⃗I C =79 , 17 ∠ 95 ,56 ° A

La potencia compleja por fase, se calcula como:

Ṡ A =⃗
V AN ∗⃗I A
Ṡ A =(120 ∠ 0 ° )∗(79 ,17 ∠24 , 44 ° )
Ṡ A =9500 , 4 ∠ 24 , 44 °
Ṡ B=⃗
V B N ∗⃗I B
Ṡ B=(120∠−120 °)∗(79 ,17 ∠ 14 4 , 44 ° )
Ṡ B=9500 , 4 ∠ 24 , 44 °
⃗ C N ∗⃗I C
ṠC =V
ṠC =(120 ∠ 12 0° )∗(79 , 17 ∠−95 ,56 ° )
ṠC =9500 , 4 ∠ 24 , 44 °

La potencia compleja trifásica es:

Ṡ3 ∅ =Ṡ A + Ṡ B + ṠC
Ṡ3 ∅ =28501 ,20 ∠ 24 , 44 ° VA
 Ṡ3 ∅ =( 25947 , 35+ j 11792 , 09 ) VA
Calculo del banco de condensadores:
La potencia activa se mantiene constante

Del triangulo de potencias se obtiene que:

Q3 ∅ f =P3 ∅ tan 10°
Q3 ∅ f =25947 ,35 tan10 °
Q3 ∅ f =4575 ,22 VAR
∆ Q3 ∅=Q3 ∅ i−Q3 ∅ f
∆ Q3 ∅=11792 , 09−4575 , 22
∆ Q3 ∅=7216 , 87 VAR
Se debe instalar un banco de condensadores trifásico que suministre una potencia
reactiva capacitiva de 7216,87 VAR
