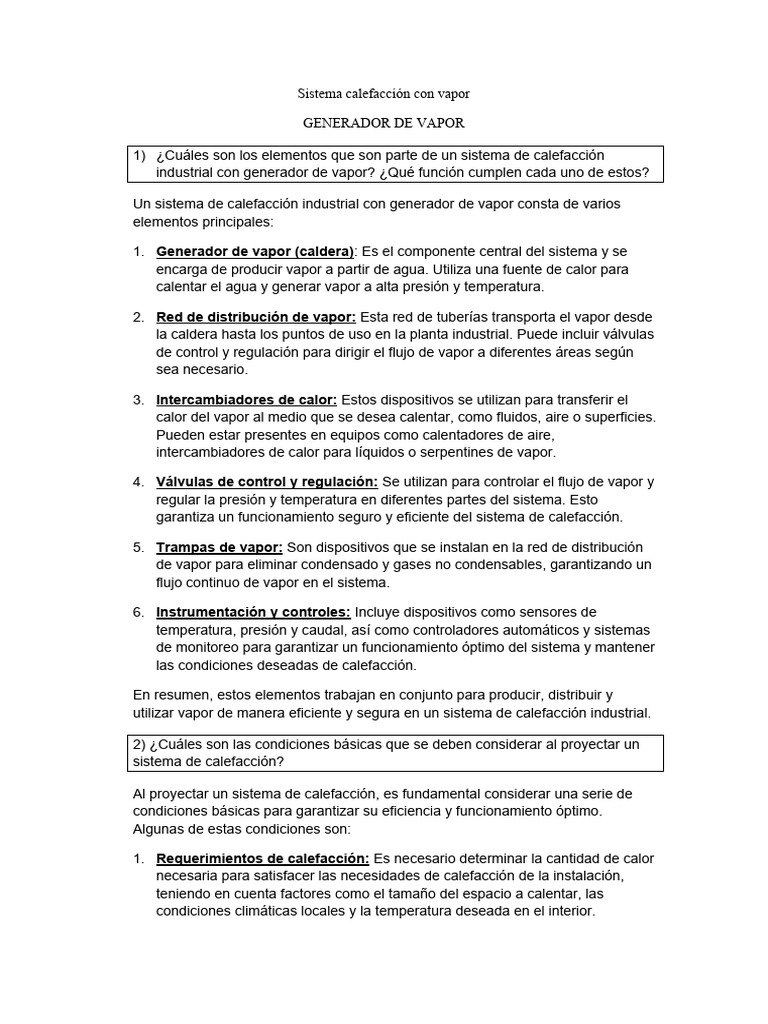

Sistema calefacción con vapor

GENERADOR DE VAPOR

1) ¿Cuáles son los elementos que son parte de un sistema de calefacción

industrial con generador de vapor? ¿Qué función cumplen cada uno de estos?

Un sistema de calefacción industrial con generador de vapor consta de varios

elementos principales:

1. Generador de vapor (caldera): Es el componente central del sistema y se

encarga de producir vapor a partir de agua. Utiliza una fuente de calor para
calentar el agua y generar vapor a alta presión y temperatura.

2. Red de distribución de vapor: Esta red de tuberías transporta el vapor desde

la caldera hasta los puntos de uso en la planta industrial. Puede incluir válvulas
de control y regulación para dirigir el flujo de vapor a diferentes áreas según
sea necesario.

3. Intercambiadores de calor: Estos dispositivos se utilizan para transferir el

calor del vapor al medio que se desea calentar, como fluidos, aire o superficies.
Pueden estar presentes en equipos como calentadores de aire,
intercambiadores de calor para líquidos o serpentines de vapor.

4. Válvulas de control y regulación: Se utilizan para controlar el flujo de vapor y

regular la presión y temperatura en diferentes partes del sistema. Esto
garantiza un funcionamiento seguro y eficiente del sistema de calefacción.

5. Trampas de vapor: Son dispositivos que se instalan en la red de distribución

de vapor para eliminar condensado y gases no condensables, garantizando un
flujo continuo de vapor en el sistema.

6. Instrumentación y controles: Incluye dispositivos como sensores de

temperatura, presión y caudal, así como controladores automáticos y sistemas
de monitoreo para garantizar un funcionamiento óptimo del sistema y mantener
las condiciones deseadas de calefacción.

En resumen, estos elementos trabajan en conjunto para producir, distribuir y

utilizar vapor de manera eficiente y segura en un sistema de calefacción industrial.

2) ¿Cuáles son las condiciones básicas que se deben considerar al proyectar un

sistema de calefacción?

Al proyectar un sistema de calefacción, es fundamental considerar una serie de

condiciones básicas para garantizar su eficiencia y funcionamiento óptimo.
Algunas de estas condiciones son:

1. Requerimientos de calefacción: Es necesario determinar la cantidad de calor

necesaria para satisfacer las necesidades de calefacción de la instalación,
teniendo en cuenta factores como el tamaño del espacio a calentar, las
condiciones climáticas locales y la temperatura deseada en el interior.
 El caudal de vapor o de fluido calefactor debe ser adecuado para cubrir las
necesidades de calefacción de la instalación, garantizando que se suministre la
cantidad correcta de calor para mantener las condiciones deseadas en el
espacio a calentar.

2. Tipo de carga térmica: Se debe identificar si la carga térmica es constante o

variable a lo largo del tiempo. Esto influirá en el diseño del sistema y en la
selección de equipos adecuados para adaptarse a las fluctuaciones en la
demanda de calefacción.

3. Tipo de combustible: Se debe elegir el tipo de combustible más adecuado

para producir el vapor en el sistema de calefacción, teniendo en cuenta
factores como disponibilidad, costos, eficiencia energética y consideraciones
ambientales.

4. Distribución del calor: Es importante diseñar un sistema de distribución

eficiente que garantice una distribución uniforme del calor en todo el espacio a
calentar. Esto puede incluir el diseño adecuado de la red de tuberías de vapor,
la ubicación estratégica de unidades de calefacción, y la instalación de
sistemas de control de temperatura y caudal.

5. Aislamiento térmico: Se deben tomar medidas para minimizar las pérdidas de

calor a través de la envolvente del edificio y de los conductos de distribución.
Esto incluye el uso de materiales aislantes de alta calidad y la instalación
adecuada de barreras térmicas para reducir las pérdidas de calor.

6. Seguridad: Se deben cumplir con todas las normativas de seguridad y códigos

de construcción aplicables al diseño e instalación del sistema de calefacción.
Esto incluye el uso de equipos y materiales certificados, así como la
implementación de medidas de protección contra fugas de vapor,
sobrecalentamiento y otros riesgos potenciales.

En resumen, al proyectar un sistema de calefacción, es crucial considerar las

condiciones específicas de la instalación, así como los requisitos de confort,
eficiencia y seguridad para asegurar un funcionamiento óptimo del sistema.

3) Ud. debe seleccionar una caldera de vapor. ¿Qué parámetros debería

determinar y que debería tener en cuenta para cuantificarlos?

Al seleccionar una caldera de vapor, es crucial considerar una serie de parámetros

importantes para garantizar que el equipo sea adecuado para las necesidades
específicas de la aplicación. Aquí hay algunos parámetros clave a tener en cuenta y
cómo cuantificarlos:

1. Capacidad de vaporización: Este parámetro indica la cantidad de vapor que

la caldera puede generar por unidad de tiempo. Se cuantifica en términos de
caudal de vapor en kg/h.
  Para determinar esta capacidad, es necesario evaluar la demanda de
vapor de los procesos o sistemas que se alimentarán con la caldera.
Esto implica calcular el consumo de vapor en función de la carga
térmica requerida y el tiempo de operación.

2. Presión de trabajo: La presión de trabajo de la caldera es la presión a la que

el vapor se produce y se suministra al sistema. Se expresa en bar u otras
unidades de presión.

 Para determinar la presión de trabajo adecuada, es necesario

considerar los requisitos de presión de los equipos y procesos que
utilizarán el vapor generado por la caldera. Esto puede requerir una
evaluación detallada de las especificaciones del equipo y las
necesidades del proceso.

3. Temperatura de vapor: La temperatura del vapor producido por la caldera es

otro parámetro importante a considerar. Se cuantifica en grados Celsius o
Fahrenheit.

 Al igual que con la presión de trabajo, la temperatura del vapor debe

cumplir con los requisitos de temperatura de los procesos y equipos que
utilizarán el vapor. Esto puede implicar la determinación de la
temperatura requerida para la calefacción de procesos o la generación
de energía en aplicaciones específicas.

4. Eficiencia energética: La eficiencia de la caldera es un factor crucial que

afecta tanto el rendimiento como los costos operativos del sistema. Se expresa
como un porcentaje y representa la relación entre la energía útil generada por
la caldera (en forma de vapor) y la energía total consumida (en forma de
combustible).

 Para cuantificar la eficiencia energética, es necesario considerar las

características de diseño de la caldera, como su tipo (por ejemplo,
calderas de tubos de agua o de tubos de humo), la tecnología de
combustión utilizada y otros factores relacionados con la operación y el
mantenimiento.

5. Dimensiones y espacio disponible: Además de los parámetros técnicos

mencionados anteriormente, también es importante considerar las dimensiones
físicas de la caldera y el espacio disponible para su instalación. Esto incluye el
tamaño, la altura y otros requisitos de espacio necesarios para la instalación
adecuada de la caldera y sus sistemas asociados, como chimeneas, sistemas
de ventilación y conexiones de tuberías.

En resumen, al seleccionar una caldera de vapor, es esencial determinar y cuantificar

parámetros como la capacidad de vaporización, presión de trabajo, temperatura de
vapor, eficiencia energética y consideraciones de espacio, asegurando así que la
caldera sea adecuada para las necesidades específicas de la aplicación y cumpla con
los requisitos técnicos y operativos.
4) Ante la necesidad de elección entre dos calderas (generadores de vapor de agua)
horizontal o vertical. ¿Qué deberías considerar para justificar esta elección?

i se trata de la misma caldera pero solo cambia la posición (horizontal o vertical),

entonces la elección entre ambas opciones se basará principalmente en
consideraciones de espacio, accesibilidad, y requisitos de instalación y mantenimiento:

1. Espacio disponible: Si el espacio en el área de instalación es limitado en

altura pero hay más espacio disponible en la superficie, la caldera horizontal
podría ser más adecuada. Por otro lado, si el espacio en la planta es limitado
horizontalmente pero hay altura suficiente, la caldera vertical podría ser
preferible.

2. Accesibilidad y mantenimiento: Se debe considerar qué posición facilita el

acceso para realizar tareas de mantenimiento, inspección y reparación.
Dependiendo de la disposición de la planta y la infraestructura circundante, una
posición vertical puede permitir un acceso más fácil desde el suelo, mientras
que una caldera horizontal puede requerir acceso desde múltiples lados.

3. Requisitos de instalación: Los requisitos de instalación pueden variar según

la posición de la caldera. Es importante evaluar cómo se integrará la caldera en
el sistema existente, incluyendo la disposición de las tuberías de alimentación
de agua, los sistemas de ventilación y otros equipos asociados.

4. Consideraciones de seguridad: Se deben considerar las consideraciones de

seguridad asociadas con cada posición. Esto puede incluir la estabilidad de la
caldera, la exposición a posibles fugas de vapor y la facilidad de acceso en
caso de emergencia.

En resumen, si se trata de la misma caldera pero solo cambia la posición, la elección

entre una caldera horizontal o vertical dependerá principalmente de consideraciones
de espacio, accesibilidad, requisitos de instalación y mantenimiento, así como de
consideraciones de seguridad específicas de la aplicación y el entorno de la planta.

5) ¿Qué tipos de calderas de vapor de agua conoce? Construya un cuadro

comparativo, indicando ventajas y desventajas de cada uno de ellos.

Calderas Acuotubulares:

 Ventajas:

 Alta eficiencia térmica debido a la transferencia de calor mejorada entre

los gases de combustión y el agua en los tubos.

 Tiempo de calentamiento más rápido debido al menor volumen de agua

y a la mayor superficie de transferencia de calor.

 Menor consumo de combustible en comparación con las calderas

pirotubulares.

 Desventajas:
  Requiere un tratamiento de agua más cuidadoso para prevenir la
formación de incrustaciones y la corrosión.

 Mayor coste de mantenimiento debido a la mayor presión interna y la

complejidad del sistema de tubos.

 Menor capacidad de adaptación a fluctuaciones de carga en

comparación con las calderas pirotubulares.

Funcionamiento: En una caldera acuotubular, el agua circula a través de los tubos

mientras los gases de combustión calientes pasan por fuera de los mismos. El calor se
transfiere desde los gases de combustión al agua a través de las paredes de los tubos,
generando vapor dentro de los tubos. Este vapor se recoge en la parte superior de la
caldera y se dirige hacia la salida para su uso en procesos industriales o para la
generación de energía.

Calderas Pirotubulares:

 Ventajas:

 Diseño robusto y duradero.

 Buena capacidad de adaptación a fluctuaciones de carga.

 Fácil de limpiar y mantener debido a la disposición de los tubos.

 Desventajas:

 Menor eficiencia térmica en comparación con las calderas

acuotubulares debido a la transferencia de calor menos eficiente.

 Tiempo de calentamiento más largo debido al mayor volumen de agua y

a la menor superficie de transferencia de calor.

 Mayor consumo de combustible en comparación con las calderas

acuotubulares debido a la menor eficiencia.

Funcionamiento: En una caldera pirotubular, los tubos están colocados dentro de la

cámara de combustión de la caldera. Los gases calientes producidos por la
combustión pasan a través de estos tubos, calentándolos. Por otro lado, el agua está
fuera de estos tubos, rodeándolos. El calor transferido desde los tubos calientes al
agua circundante provoca que el agua se caliente y se convierta en vapor. Este vapor
generado se acumula en la parte superior de la caldera y se dirige hacia fuera para su
uso en diversas aplicaciones industriales o para generar energía.

6) ¿Qué tipos de equipos auxiliares pueden tener? ¿Cuál es la función de cada uno?

Los equipos auxiliares de una caldera de vapor son fundamentales para garantizar su
funcionamiento seguro y eficiente. Aquí tienes algunos de los equipos auxiliares más
comunes y sus funciones:
1. Sistema de Alimentación de Agua:

 Función: Suministrar continuamente agua a la caldera para reemplazar

el vapor generado y compensar las pérdidas por evaporación y purga.

2. Bomba de Alimentación:

 Función: Impulsar el agua de alimentación hacia la caldera,

garantizando un flujo constante y controlado.

3. Economizador:

 Función: Recuperar el calor residual de los gases de escape antes de

que salgan de la chimenea, precalentando así el agua de alimentación y
aumentando la eficiencia térmica de la caldera.

4. Desaireador:

 Función: Eliminar el oxígeno disuelto y otros gases no condensables del

agua de alimentación para prevenir la corrosión y el deterioro de los
tubos de la caldera.

5. Válvula de Seguridad:

 Función: Proteger la caldera de sobrepresiones peligrosas liberando

vapor automáticamente si la presión excede un límite seguro.

6. Manómetros y Termómetros:

 Función: Monitorizar y mostrar la presión y la temperatura dentro de la

caldera para asegurar su funcionamiento dentro de los parámetros
seguros.

7. Sistema de Control y Automatización:

 Función: Controlar y regular los diversos parámetros de funcionamiento

de la caldera, como la presión, la temperatura y el nivel de agua, para
garantizar un rendimiento óptimo y seguro.

8. Quemador y Sistema de Combustión:

 Función: Suministrar y quemar el combustible de manera controlada y

eficiente para generar calor y producir vapor en la caldera.

9. Sistema de Purga:

 Función: Eliminar los sedimentos y las impurezas acumuladas en el

fondo de la caldera para prevenir la formación de incrustaciones y
mantener un funcionamiento eficiente.
 10. Sistema de Tratamiento de Agua:

 Función: Tratar el agua de alimentación para reducir la formación de

incrustaciones, la corrosión y la acumulación de lodos en la caldera,
prolongando así su vida útil y manteniendo su eficiencia.

Estos son solo algunos de los equipos auxiliares comunes que pueden estar presentes
en una caldera de vapor, cada uno desempeñando un papel vital en el funcionamiento
seguro y eficiente del sistema de generación de vapor.

7) ¿Qué controles realizaría durante el funcionamiento de la caldera y de las

instalaciones del sistema de calefacción en operación?

Durante el funcionamiento de la caldera y las instalaciones del sistema de calefacción,

se deben realizar varios controles para garantizar un funcionamiento seguro y
eficiente. Algunos de estos controles incluyen:

1. Control de Presión y Temperatura:

 Monitorizar continuamente la presión y la temperatura dentro de la

caldera y en el sistema de calefacción para asegurarse de que estén
dentro de los rangos operativos seguros.

2. Control del Nivel de Agua:

 Verificar regularmente el nivel de agua en la caldera para evitar

condiciones de sobrecalentamiento o sobrecarga, así como para
prevenir la exposición de los tubos.

3. Control de la Combustión:

 Supervisar el proceso de combustión para asegurar una quema

eficiente y completa del combustible, evitando así la formación de hollín
y la emisión de gases nocivos.

4. Control de Emisiones:

 Monitorear las emisiones de la chimenea para garantizar que estén

dentro de los límites reglamentarios y minimizar el impacto ambiental.

5. Inspección Visual:

 Realizar inspecciones visuales periódicas de la caldera y las tuberías

del sistema de calefacción para detectar signos de fugas, corrosión o
daños.

6. Control de la Eficiencia:

 Medir regularmente la eficiencia de la caldera y del sistema de

calefacción para identificar posibles mejoras y optimizaciones en el
consumo de combustible y la generación de vapor.

7. Control de Alarmas y Dispositivos de Seguridad:

  Verificar el correcto funcionamiento de las alarmas y los dispositivos de
seguridad, como las válvulas de alivio de presión y los interruptores de
seguridad, para asegurarse de que estén listos para responder en caso
de emergencia.

8. Control de la Purga:

 Supervisar el proceso de purga para eliminar sedimentos y impurezas

acumuladas en la caldera y el sistema de calefacción, evitando así la
formación de incrustaciones y obstrucciones.

8) ¿Qué tipo de caldera soporta solicitudes puntuales de una mayor demanda de

vapor? ¿Cuál se adapta a mayores demandas sostenidas en el tiempo? ¿Por qué?

 Las calderas pirotubulares suelen ser más adecuadas para soportar

solicitudes puntuales de una mayor demanda de vapor. Esto se debe a
que tienen una respuesta más rápida a cambios repentinos en la
demanda de vapor debido a su diseño y configuración. Las calderas
pirotubulares tienen un menor volumen de agua y les permite ajustar
más rápidamente su producción de vapor en respuesta a cambios en la
demanda, ya que requiere menos tiempo para calentarse o enfriarse en
comparación con las calderas acuotubulares.
 Por otro lado, las calderas acuotubulares tienden a adaptarse mejor a
mayores demandas sostenidas en el tiempo. Esto se debe a su
capacidad para mantener una producción constante de vapor a largo
plazo debido a su mayor capacidad de almacenamiento de agua y su
mayor superficie de transferencia de calor. Las calderas acuotubulares
pueden mantener un suministro constante de vapor durante períodos
prolongados sin experimentar fluctuaciones significativas en la
producción.

En resumen, las calderas pirotubulares son más adecuadas para manejar solicitudes
puntuales de una mayor demanda de vapor debido a su capacidad de respuesta
rápida, mientras que las calderas acuotubulares son más adecuadas para satisfacer
mayores demandas sostenidas en el tiempo debido a su capacidad para mantener una
producción constante de vapor a largo plazo.

9) Dentro del rango de operación de las calderas, para una misma demanda de vapor
¿es conveniente que opere a la mayor o menor presión? ¿Por qué?

Para una misma demanda de vapor, generalmente es más conveniente que la caldera
opere a la menor presión posible dentro de su rango de operación. Esto se debe a
varias razones:

1. Eficiencia térmica: A menor presión, se reduce la temperatura necesaria para

generar vapor. Esto significa que se requiere menos energía para calentar el
agua y producir vapor, lo que resulta en una mayor eficiencia térmica.
 2. Menor desgaste: Operar a presiones más bajas puede reducir el desgaste de
los componentes de la caldera, como los tubos y las válvulas, prolongando así
su vida útil y reduciendo los costos de mantenimiento.

3. Seguridad: Las calderas operando a presiones más bajas pueden ser más
seguras, ya que hay menos riesgo de fallas catastróficas debido a la menor
presión interna.

4. Menor riesgo de fugas: Las presiones más bajas pueden ayudar a reducir el
riesgo de fugas en la caldera y en el sistema de tuberías asociado, lo que
contribuye a la seguridad operativa y a la integridad del equipo.

En resumen, operar una caldera a la menor presión posible dentro de su rango de

operación es beneficioso en términos de eficiencia, vida útil del equipo, seguridad y
mantenimiento. Sin embargo, es importante garantizar que la presión sea suficiente
para satisfacer los requisitos de producción de vapor y las demandas del proceso
industrial.

10) Si se solicita una mayor demanda de vapor que la capacidad de generación de la

caldera durante un cierto tiempo, ¿Qué efectos suceden en la misma? ¿cómo debería
permitirse esta demanda para que no ocasione problemas?

Cuando se solicita una mayor demanda de vapor que la capacidad de generación de

la caldera durante un cierto tiempo, pueden ocurrir varios efectos no deseados en la
caldera:

1. Sobrecarga: La caldera puede verse sometida a una sobrecarga, lo que puede

provocar un aumento de la presión y la temperatura en su interior, excediendo
los límites de diseño y poniendo en riesgo su integridad estructural.

2. Disminución de la eficiencia: Si la demanda de vapor excede la capacidad de

la caldera, es posible que no se pueda mantener una producción constante de
vapor a la temperatura y presión óptimas, lo que puede resultar en una
disminución de la eficiencia térmica y un rendimiento inferior.

3. Fatiga del equipo: El funcionamiento continuo por encima de su capacidad

nominal puede provocar fatiga en los componentes de la caldera, lo que
eventualmente puede llevar a fallos y costosas reparaciones.

Para evitar estos problemas, es importante permitir la demanda adicional de vapor de

manera controlada y gradual, tomando las siguientes medidas:

1. Programación: Planificar con anticipación y coordinar las operaciones que

requieren una mayor demanda de vapor para evitar picos repentinos en la
carga de la caldera.

2. Modulación de la carga: Utilizar sistemas de control para modular la carga de

la caldera de acuerdo con la demanda real de vapor, ajustando la potencia de
la caldera de manera gradual para evitar sobrecargas.
 3. Implementar sistemas de respaldo: Tener sistemas de generación de vapor
de reserva disponibles para satisfacer las demandas de vapor inesperadas o
superiores a la capacidad de la caldera principal.

4. Monitoreo constante: Supervisar continuamente los parámetros de operación

de la caldera, como la presión, la temperatura y el nivel de agua, para detectar
y responder rápidamente a cualquier condición anormal.

Al permitir de manera controlada y planificada una demanda adicional de vapor, se

puede evitar el riesgo de daños en la caldera y garantizar un funcionamiento seguro y
eficiente del sistema de generación de vapor.

11) Se debe monitorear el funcionamiento de una caldera. ¿Por qué motivos se puede
dar que la temperatura de los gases de combustión sea mayor de lo normal?

Existen varias razones por las cuales la temperatura de los gases de combustión
puede ser mayor de lo normal en una caldera. Algunas de las causas comunes
incluyen:

1. Exceso de combustible: Si se suministra más combustible del necesario para

la combustión, puede producirse una acumulación de gases de combustión no
quemados, lo que eleva la temperatura de los gases de escape.

2. Falta de aire: Una combustión incompleta debido a una cantidad insuficiente

de aire de combustión puede generar una mayor concentración de productos
de la combustión no quemados, lo que aumenta la temperatura de los gases de
escape.

3. Falta de limpieza: La acumulación de hollín, suciedad o depósitos en los tubos

de la caldera puede reducir la transferencia de calor, lo que obliga a los gases
de combustión a permanecer más tiempo en contacto con las superficies
calientes y aumenta su temperatura.

4. Sobrecarga: Cuando la caldera está operando por encima de su capacidad

nominal, puede producirse una combustión incompleta debido a una
insuficiente mezcla de aire y combustible, lo que eleva la temperatura de los
gases de combustión.

5. Problemas en el quemador: Un mal funcionamiento o ajuste incorrecto del

quemador puede provocar una combustión ineficiente, lo que resulta en una
mayor temperatura de los gases de combustión.

6. Pérdida de aislamiento: Si hay una pérdida de aislamiento en la caldera o en

las tuberías de escape, se puede producir una mayor transferencia de calor
hacia los gases de escape, lo que aumenta su temperatura.

7. Condiciones ambientales: Factores externos como la temperatura ambiente

extremadamente fría pueden afectar la eficiencia de la caldera y aumentar la
temperatura de los gases de combustión.
Es importante monitorear regularmente la temperatura de los gases de combustión y
tomar medidas correctivas apropiadas si se detecta un aumento anormal, ya que
puede indicar problemas en el funcionamiento de la caldera que podrían afectar su
rendimiento, eficiencia y seguridad.

12) Se observa muy humeante la salida de los gases de la chimenea. ¿Qué puede
estar indicando esto?

La presencia de humo excesivo en la salida de los gases de la chimenea puede ser

indicativa de varios problemas en el funcionamiento de la caldera, que podrían requerir
atención inmediata. Algunas posibles causas incluyen:

1. Combustión incompleta: La presencia de humo denso y oscuro puede ser un

signo de una combustión incompleta, indicando que no todo el combustible se
está quemando eficientemente en la cámara de combustión. Esto puede ser
causado por una mezcla inadecuada de aire y combustible, un suministro de
aire insuficiente, o problemas en el quemador.

2. Exceso de carga: Si la caldera está operando por encima de su capacidad

nominal, puede haber una cantidad excesiva de combustible en la cámara de
combustión, lo que dificulta una combustión completa y produce humo
abundante.

3. Falta de mantenimiento: La acumulación de hollín, suciedad o depósitos en

los tubos de la caldera puede obstaculizar el flujo de aire y combustible, lo que
resulta en una combustión incompleta y humo excesivo.

4. Problemas en el quemador: Un quemador defectuoso o mal ajustado puede

producir una llama desigual o inestable, lo que lleva a una combustión
ineficiente y a la generación de humo.

5. Calidad del combustible: El uso de combustibles de baja calidad o

contaminados puede afectar negativamente la combustión y provocar la
emisión de humo excesivo.

6. Falta de aire de combustión: Una ventilación inadecuada en el área de la

caldera puede limitar el suministro de aire necesario para una combustión
completa, lo que resulta en humo excesivo en la salida de la chimenea.

7. Condiciones ambientales: Factores externos como la temperatura o la

humedad pueden influir en el rendimiento de la caldera y en la cantidad de
humo generado.

Es importante investigar la causa subyacente del humo excesivo en la chimenea y

tomar medidas correctivas para garantizar un funcionamiento seguro y eficiente de la
caldera, así como para cumplir con las regulaciones ambientales aplicables.
13) ¿Qué se podría controlar de los gases de combustión para su monitoreo? ¿Por
qué?

Para monitorear adecuadamente los gases de combustión y asegurar un

funcionamiento eficiente y seguro de la caldera, se pueden controlar varios parámetros
importantes. Algunos de los parámetros que se pueden monitorear incluyen:

1. Concentración de oxígeno (O2): La concentración de oxígeno en los gases

de combustión es un indicador clave de la eficiencia de la combustión. Un nivel
adecuado de oxígeno garantiza una combustión completa y eficiente del
combustible. Un exceso de oxígeno puede indicar una mezcla aire-combustible
pobre, mientras que una concentración baja puede indicar una combustión
incompleta.

2. Temperatura de los gases de escape: La temperatura de los gases de

escape es un indicador importante del rendimiento térmico de la caldera. Un
aumento inusual en la temperatura puede indicar problemas de combustión,
acumulación de hollín o pérdidas de calor en la caldera.

3. Contenido de monóxido de carbono (CO): El monóxido de carbono es un

subproducto peligroso de la combustión incompleta. Monitorear su
concentración en los gases de combustión es crucial para garantizar la
seguridad de la operación de la caldera y proteger la salud de los trabajadores.

4. Contenido de dióxido de carbono (CO2): El dióxido de carbono es otro

subproducto de la combustión y su medición puede proporcionar información
sobre la eficiencia de la combustión y el rendimiento del equipo.

5. Contenido de óxidos de nitrógeno (NOx): Los óxidos de nitrógeno son

contaminantes ambientales y su control es importante para cumplir con las
regulaciones ambientales y reducir la contaminación atmosférica.

6. Contenido de humedad: La presencia de humedad en los gases de

combustión puede afectar la eficiencia de la combustión y la formación de
condensación en la chimenea, lo que puede provocar problemas de corrosión.

Monitorear estos parámetros permite identificar y corregir problemas de

funcionamiento de la caldera, optimizar la eficiencia de la combustión, garantizar la
seguridad operativa y cumplir con los requisitos reglamentarios y ambientales.

14) ¿Cuáles son las principales pérdidas de calor en una caldera y como influyen en
su rendimiento?

Las principales pérdidas de calor en una caldera pueden clasificarse en varias

categorías, y cada una afecta el rendimiento de la caldera de manera diferente:

1. Pérdidas por gases de escape: Estas pérdidas ocurren cuando los gases de
combustión calientes abandonan la caldera a través de la chimenea sin
transferir completamente su calor al agua dentro de la caldera. Las pérdidas
por gases de escape pueden ser significativas si la temperatura de los gases
de escape es alta y pueden reducir la eficiencia general de la caldera.
 2. Pérdidas por radiación: Las pérdidas por radiación ocurren cuando el calor se
irradia desde las superficies calientes de la caldera hacia el entorno
circundante. Esto puede ocurrir a través de las paredes de la caldera y otras
superficies expuestas. Las pérdidas por radiación pueden ser particularmente
importantes en calderas con una carcasa exterior menos aislada.

3. Pérdidas por convección: Estas pérdidas se producen cuando el calor se

transfiere desde las superficies calientes de la caldera al aire circundante
mediante convección. Las pérdidas por convección pueden ocurrir a través de
los conductos de humos y otras superficies expuestas a los gases de escape
calientes.

4. Pérdidas por purgado y purga: Las pérdidas por purgado y purga ocurren
cuando se elimina el agua caliente de la caldera para mantener los niveles de
impurezas dentro de los límites aceptables. Si se purga una cantidad excesiva
de agua, se desperdicia calor junto con el agua purgada.

5. Pérdidas por falta de aislamiento: Si la caldera no está adecuadamente

aislada, puede haber pérdidas de calor a través de las paredes de la caldera y
otras superficies expuestas. El aislamiento deficiente puede aumentar las
pérdidas de calor por radiación y convección.

Todas estas pérdidas de calor influyen en el rendimiento general de la caldera al

reducir su eficiencia térmica. Para mejorar el rendimiento de la caldera, es importante
minimizar estas pérdidas mediante el uso de aislamiento adecuado, la optimización de
la combustión, el diseño eficiente de la caldera y la implementación de prácticas de
operación y mantenimiento adecuadas.

15) ¿Qué equipos auxiliares o complementarios deberían acompañar a una caldera

para minimizar las pérdidas de calor de la combustión y aumentar su eficiencia?

Para minimizar las pérdidas de calor de la combustión y aumentar la eficiencia de una

caldera, es fundamental contar con una serie de equipos auxiliares o
complementarios. Algunos de los equipos más importantes que pueden ayudar a
lograr estos objetivos son:

1. Economizador: Un economizador es un intercambiador de calor que

aprovecha el calor residual de los gases de escape para precalentar el agua de
alimentación antes de que ingrese a la caldera. Esto reduce la carga térmica en
la caldera y ayuda a mejorar su eficiencia.

2. Recuperador de calor: Similar al economizador, un recuperador de calor

utiliza el calor residual de los gases de escape para precalentar el aire de
combustión antes de ingresar al quemador. Esto mejora la eficiencia de la
combustión al reducir la energía necesaria para calentar el aire de combustión.

3. Control de aire de combustión: Un sistema de control de aire de combustión

permite ajustar la cantidad de aire que se mezcla con el combustible durante el
proceso de combustión. Mantener una mezcla óptima de aire y combustible es
crucial para una combustión eficiente y para minimizar las pérdidas de calor.
 4. Regulador de tiro: Un regulador de tiro ayuda a controlar la velocidad y
dirección del flujo de gases de escape a través de la chimenea. Esto ayuda a
mantener una presión negativa adecuada en la caldera, lo que favorece una
combustión eficiente y reduce las pérdidas de calor.

5. Sistema de control y monitoreo: Un sistema de control avanzado permite

monitorear y controlar diversos parámetros de funcionamiento de la caldera,
como la temperatura, presión, flujo de combustible y aire, entre otros. Esto
ayuda a optimizar el rendimiento de la caldera y a minimizar las pérdidas de
calor.

6. Aislamiento térmico: Un buen aislamiento térmico en la caldera y en las

tuberías de vapor ayuda a reducir las pérdidas de calor por radiación y
convección. Esto ayuda a mantener la temperatura del sistema y a mejorar su
eficiencia energética.

7. Sistema de recuperación de condensado: Un sistema de recuperación de

condensado recoge y recicla el agua condensada generada durante el proceso
de vaporización. Esto no solo ayuda a conservar agua, sino que también
permite recuperar parte del calor latente contenido en el condensado,
aumentando así la eficiencia global del sistema.

Estos equipos auxiliares ayudan a maximizar la eficiencia de la caldera al minimizar

las pérdidas de calor y optimizar el proceso de combustión.

16) ¿Se aísla de la misma manera y el mismo aislante el cuerpo de una caldera
pirotubular y la superficie exterior de la zona de combustión (en contacto con el
ambiente)?

No necesariamente. Aunque ambas partes de la caldera pueden requerir aislamiento

térmico para minimizar las pérdidas de calor y mejorar la eficiencia energética, es
posible que se utilicen diferentes tipos de aislantes y métodos de instalación según las
necesidades específicas de cada componente.

Para el cuerpo de una caldera pirotubular, que consta de tubos a través de los cuales
pasan los gases de combustión y el agua, se utiliza comúnmente un aislamiento
térmico que pueda soportar altas temperaturas y proteger eficazmente los tubos y la
estructura de la caldera contra la radiación y la convección de calor. Por lo general, se
utilizan materiales como lana mineral, fibra cerámica o materiales refractarios para
este propósito.

En cuanto a la superficie exterior de la zona de combustión, que está en contacto

directo con el ambiente circundante, el aislamiento puede ser diferente. Aquí, el
objetivo puede ser proteger el entorno de las altas temperaturas de la caldera y
minimizar el riesgo de quemaduras o daños por calor en las cercanías. Se pueden
utilizar materiales aislantes menos densos y resistentes al calor, como lana de vidrio,
espuma de poliuretano o aislamientos de espuma rígida, dependiendo de los
requisitos específicos y las condiciones ambientales.
En resumen, si bien ambas partes de la caldera pueden beneficiarse del aislamiento
térmico, es posible que se utilicen diferentes materiales y técnicas de aislamiento
según las necesidades y condiciones de cada componente.

Cañerías de distribución de vapor

17) ¿Qué sucede con el vapor de agua que circula por la cañería de distribución a
medida que se desplaza por la misma? ¿Qué pasa con la presión y la temperatura del
vapor a medida que circula?

A medida que el vapor de agua circula por la cañería de distribución, experimenta

varios cambios en su estado físico, presión y temperatura. Estos cambios son
influenciados por varios factores, incluyendo la distancia recorrida, la resistencia del
sistema de tuberías, y la demanda de vapor en los puntos de uso. Aquí hay una
descripción general de lo que sucede:

1. Expansión y pérdida de presión: A medida que el vapor se desplaza a lo

largo de la cañería, tiende a expandirse debido a la menor resistencia al flujo
en comparación con el agua. Esta expansión conduce a una pérdida gradual
de presión a lo largo del sistema de tuberías. Cuanto mayor sea la distancia
recorrida y la cantidad de dispositivos conectados a la cañería, mayor será la
pérdida de presión.

2. Condensación y cambio de fase: A medida que el vapor pierde presión,

también puede perder temperatura. Si la temperatura del vapor cae por debajo
de su punto de rocío, comienza a condensarse en agua líquida. La cantidad de
condensado formado depende de la temperatura y la presión del vapor, así
como de las condiciones de las cañerías (aislamiento, exposición al ambiente,
etc.).

3. Reducción de la temperatura: A medida que el vapor se expande y se enfría

debido a la pérdida de presión y la condensación, su temperatura disminuye.
La cantidad de enfriamiento depende de varios factores, incluida la cantidad de
condensado formado y la eficiencia del aislamiento de la cañería.

En resumen, a medida que el vapor circula por la cañería de distribución, experimenta

una pérdida gradual de presión, lo que puede conducir a la condensación y
enfriamiento del vapor. Es importante diseñar y mantener adecuadamente el sistema
de tuberías para minimizar estas pérdidas y garantizar un suministro eficiente y
confiable de vapor a los puntos de uso.

18) ¿Qué es un distribuidor de vapor? ¿Qué es lo que ingresa y sale del mismo?
¿Cuál es su función? ¿Dónde se lo podría ubicar y qué debería tener en cuenta para
su dimensionamiento

Un distribuidor de vapor, también conocido como colector de vapor o colector principal,

es un componente crucial en un sistema de distribución de vapor. Su función principal
es recibir vapor de alta presión desde una fuente de generación, como una caldera, y
distribuirlo de manera equitativa y eficiente a múltiples líneas o ramificaciones de la red
de vapor que alimentan diferentes puntos de uso.
Lo que ingresa al distribuidor de vapor es el vapor de alta presión proveniente de la
fuente de generación, mientras que lo que sale son múltiples líneas o ramificaciones
de vapor de menor presión que se dirigen hacia los puntos de uso en la planta
industrial o edificio.

La función principal del distribuidor de vapor es garantizar una distribución uniforme

del vapor a lo largo de todas las líneas de vapor conectadas. Esto se logra mediante el
diseño adecuado de la geometría interna del distribuidor, que puede incluir deflectores,
separadores y orificios de salida dimensionados correctamente para equilibrar el flujo
de vapor.

El distribuidor de vapor suele ubicarse cerca de la fuente de generación, como una

caldera, y antes de la ramificación de las líneas de vapor que se dirigen a diferentes
áreas de la planta o edificio. Se puede instalar en una posición horizontal o vertical,
dependiendo de las necesidades del sistema y del diseño de la planta.

Al dimensionar un distribuidor de vapor, es importante considerar varios factores,

como la capacidad de generación de la fuente de vapor, la presión y temperatura del
vapor, el flujo requerido en cada línea de vapor, la distancia y la resistencia de las
líneas de distribución, entre otros. Un diseño cuidadoso garantizará una distribución
eficiente y equitativa del vapor a lo largo del sistema.

19) Para dimensionar una tubería de distribución de vapor, ¿qué información necesita
disponer? ¿Bajo que condiciones de presión es conveniente distribuir el vapor y por
qué? ¿Dónde ubicaría las válvulas de reducción de vapor y por qué?

ara dimensionar una tubería de distribución de vapor de manera adecuada, es

fundamental disponer de la siguiente información:

1. Caudal de vapor requerido: Es necesario conocer la cantidad de vapor que

se necesita suministrar a los puntos de uso en la planta industrial o edificio.
Esto puede determinarse mediante el análisis de los procesos y equipos que
requieren vapor, así como sus demandas de flujo.

2. Presión de vapor: Se debe conocer la presión de vapor requerida en los

puntos de uso para garantizar un suministro adecuado de energía térmica. Esta
información ayudará a determinar el tamaño y la capacidad de la tubería
necesaria para transportar el vapor a la presión deseada.

3. Distancia y geometría del sistema de distribución: Es importante conocer la

longitud total de la tubería de distribución y cualquier cambio en la elevación o
dirección del sistema. Esto influirá en la pérdida de presión a lo largo de la
tubería y en el dimensionamiento adecuado de la misma.

4. Temperatura ambiente: La temperatura ambiente afecta la pérdida de calor a

través de la tubería y puede influir en el proceso de condensación del vapor. Es
importante considerar este factor al seleccionar el material y el aislamiento de
la tubería.

5. Material y diámetro de la tubería: Se debe seleccionar un material de tubería

adecuado que pueda soportar las condiciones de temperatura y presión del
 vapor, así como el tamaño correcto del diámetro de la tubería para garantizar
un flujo de vapor eficiente.

En cuanto a las condiciones de presión para distribuir el vapor, es conveniente

mantener la presión del vapor lo más alta posible en la medida en que sea práctico y
seguro. Esto se debe a que el vapor de alta presión tiene una mayor capacidad de
transferencia de calor y puede transportar más energía térmica a distancias más
largas sin experimentar una pérdida significativa de presión. Sin embargo, se deben
considerar las limitaciones del sistema y las especificaciones de los equipos para
determinar la presión de vapor adecuada en cada caso.

Las válvulas de reducción de vapor se ubicarían estratégicamente en puntos

específicos del sistema de distribución de vapor, como en las entradas a los equipos o
en las líneas principales, para controlar la presión del vapor según las necesidades de
cada proceso. Estas válvulas ayudan a mantener la presión de vapor dentro de los
límites seguros y adecuados para los equipos y procesos, evitando posibles daños por
presión excesiva y asegurando un funcionamiento eficiente y seguro del sistema de
distribución.

20) ¿Qué fusión puede cumplir una válvula de seguridad?

Una válvula de seguridad, también conocida como válvula de alivio de presión, está
diseñada para proteger los equipos y las tuberías contra una presión excesiva en
sistemas que manejan fluidos a presión, como el vapor. Su función principal es liberar
automáticamente el exceso de presión acumulada en el sistema, evitando así posibles
daños a los equipos, riesgos para la seguridad y fallas en el sistema.

La fusión de una válvula de seguridad se refiere a la presión a la cual la válvula se

abre para liberar el exceso de presión. Esta presión de apertura, también conocida
como presión de ajuste o de calibración, está predefinida y generalmente se establece
durante la instalación de la válvula de seguridad según las especificaciones del
sistema y los requisitos de seguridad.

La presión de fusión de una válvula de seguridad se selecciona cuidadosamente para

garantizar que la válvula se abra solo cuando la presión del sistema alcance niveles
peligrosos que podrían provocar fallas o rupturas. Por lo tanto, la presión de fusión de
una válvula de seguridad debe ser lo suficientemente alta como para proteger el
sistema contra sobrepresiones peligrosas, pero no tan alta como para comprometer la
integridad de los equipos o poner en riesgo la seguridad del personal.

Es importante realizar un diseño y una selección adecuados de las válvulas de

seguridad, teniendo en cuenta las condiciones de operación del sistema, las
normativas y estándares aplicables, así como las recomendaciones del fabricante de
la válvula, para garantizar un funcionamiento seguro y confiable del sistema de vapor.
21) ¿Qué sucede durante la distribución de vapor en un arranque con respecto al del
funcionamiento en condiciones de operación de una instalación de calefacción
industrial?

Durante el arranque de una instalación de calefacción industrial, especialmente en el

caso de sistemas de distribución de vapor, pueden ocurrir varias situaciones distintas a
las de funcionamiento en condiciones normales de operación. Aquí hay algunas
diferencias clave entre el arranque y el funcionamiento en condiciones de operación:

1. Tiempo de calentamiento: Durante el arranque, la instalación de calefacción

industrial y el sistema de distribución de vapor necesitan tiempo para alcanzar
la temperatura y presión de operación deseadas. Esto puede llevar más tiempo
que durante el funcionamiento normal, ya que inicialmente todas las tuberías,
equipos y dispositivos deben calentarse desde la temperatura ambiente hasta
la temperatura de funcionamiento.

2. Expansión térmica: Durante el arranque, los materiales de la tubería y los

equipos pueden experimentar una expansión térmica a medida que se
calientan. Esto puede causar movimientos y deformaciones temporales en el
sistema que deben tenerse en cuenta para evitar daños estructurales o fugas
en las conexiones.

3. Condensación inicial: Al inicio del arranque, las tuberías y equipos fríos

pueden condensar el vapor de agua que circula por el sistema, lo que puede
resultar en la acumulación de condensado en puntos bajos del sistema. Esto
puede afectar la eficiencia del sistema y requerir la purga inicial del
condensado antes de lograr un funcionamiento óptimo.

4. Regulación de presión y temperatura: Durante el arranque, es importante

controlar cuidadosamente la presión y temperatura del vapor suministrado al
sistema para evitar sobrepresiones o sobrecalentamientos que podrían dañar
los equipos y las tuberías. Esto puede requerir el uso de válvulas de regulación
y dispositivos de control de temperatura durante el arranque inicial.

En resumen, durante el arranque de una instalación de calefacción industrial con

distribución de vapor, es crucial tener en cuenta los tiempos de calentamiento, la
expansión térmica, la condensación inicial y la regulación de presión y temperatura
para garantizar un funcionamiento seguro y eficiente del sistema en condiciones de
operación.
