Proyecto Final Perfect

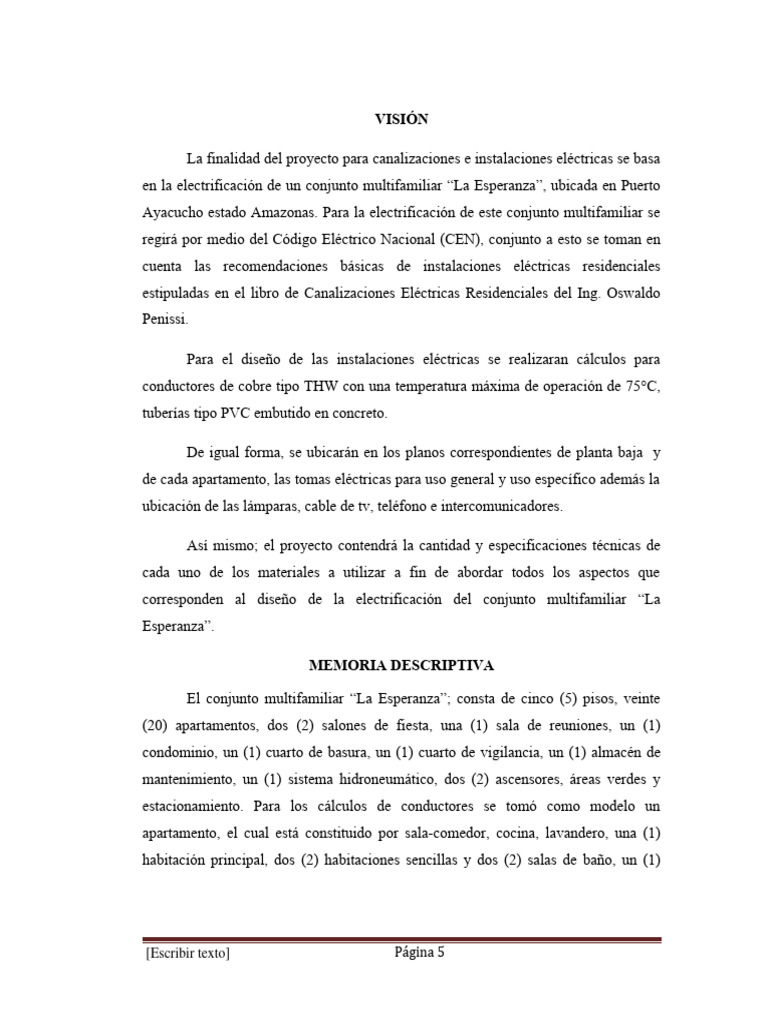

VISIÓN
La finalidad del proyecto para canalizaciones e instalaciones eléctricas se basa

en la electrificación de un conjunto multifamiliar “La Esperanza”, ubicada en Puerto
Ayacucho estado Amazonas. Para la electrificación de este conjunto multifamiliar se
regirá por medio del Código Eléctrico Nacional (CEN), conjunto a esto se toman en
cuenta las recomendaciones básicas de instalaciones eléctricas residenciales
estipuladas en el libro de Canalizaciones Eléctricas Residenciales del Ing. Oswaldo
Penissi.
Para el diseño de las instalaciones eléctricas se realizaran cálculos para

conductores de cobre tipo THW con una temperatura máxima de operación de 75°C,
tuberías tipo PVC embutido en concreto.
De igual forma, se ubicarán en los planos correspondientes de planta baja y

de cada apartamento, las tomas eléctricas para uso general y uso específico además la
ubicación de las lámparas, cable de tv, teléfono e intercomunicadores.
Así mismo; el proyecto contendrá la cantidad y especificaciones técnicas de

cada uno de los materiales a utilizar a fin de abordar todos los aspectos que
corresponden al diseño de la electrificación del conjunto multifamiliar “La
Esperanza”.
MEMORIA DESCRIPTIVA
El conjunto multifamiliar “La Esperanza”; consta de cinco (5) pisos, veinte

(20) apartamentos, dos (2) salones de fiesta, una (1) sala de reuniones, un (1)
condominio, un (1) cuarto de basura, un (1) cuarto de vigilancia, un (1) almacén de
mantenimiento, un (1) sistema hidroneumático, dos (2) ascensores, áreas verdes y
estacionamiento. Para los cálculos de conductores se tomó como modelo un
apartamento, el cual está constituido por sala-comedor, cocina, lavandero, una (1)
habitación principal, dos (2) habitaciones sencillas y dos (2) salas de baño, un (1)
[Escribir texto] Pá gina 5

depósito y un (1) balcón. En el plano se describen todas las áreas referentes a cada
uno de los ambientes con los que consta el proyecto.
GENERALIDADES.
En este proyecto se estima que la demanda máxima para cada departamento es

de 127 A. cada apartamento estará constituido por 1 nevera panorámica de 1500 W, 1
lavadora de 1500 W, una secadora de 1500 W, 4 acondicionador de aire de 1800 W
cada uno, 33 lámparas de 100 W c/u, 16 tomas dobles generales consumiendo 360 W
c/u, 1 toma simple de 1800W y 2 tomas especiales de 1800 W c/u.
El cálculo de los conductores de cada uno de los circuitos se realizará

considerando las caídas de tensión permisible y la capacidad de corriente de cada
circuito.
El factor de potencia promedio es de 0.8 en los motores, y 1 para las lámparas

de alumbrado y 0.9 para las tomas de corriente. Las caídas de tensión máximas
permisibles para tomas de uso general es de 3%, para luminarias y alimentadores es
de 1%.
Sin embargo; se realizará el cálculo de los diferentes circuitos necesarios para

electrificar cada una de las áreas presentes en el conjunto multifamiliar, quedando
distribuidos de la siguiente manera:
TABLA #1. Circuitos correspondientes a un apartamento modelo.

ELEMENTOS QUE COMPONEN
CIRCUITO DESCRIPCION
LOS CIRCUITOS
Luminarias. Habitación principal,
C1 Habitaciones Secundarias, Baño Principal, 12 Lámparas de 100W c/u y Fp=1
Baño Visitas y Balcón Privado.
Luminarias: Sala (lámpara central), Cocina
C2 12 Lámparas de 100W c/u y Fp=1
(lámpara central), Lavandero, Almacén.

Luminarias: Cocina (lámpara de pared),
Pasillo y Sala (lámpara de pared).
C4 Tomacorrientes: Sala, Cocina y Lavandero 4 Tomas Doble 360W c/u y Fp=0.8
C5 Tomacorrientes: Sala y Pasillo 3 Tomas Dobles 360W c/u y Fp=0.9
C6 Tomacorriente: Habitación secundaria 1 3 Tomas Dobles 360W c/u y Fp=0.9
C7 Tomacorriente: Habitación secundaria 2 3 Tomas Dobles 360W c/u y Fp=0.9
C8 Tomacorriente: Habitación Principal 3 Tomas Dobles 360W c/u y Fp=0.9
Acondicionador de aire: Habitación
C9 220V, 1800W c/u y Fp=0,8
Secundaria 1
C10 220V, 1800W c/u y Fp=0,8
Secundaria 2
C11 220V 1800W c/u y Fp=0,8
Principal
C12 Acondicionador de aire: Sala 200V, 1800W c/u y Fp=0,8
C13 Baño Visita 1 Toma especial, 1800W y Fp=0,8
C14 Baño Principal 1 Toma especial, 1800W y Fp=0,8
C15 Lavadora 1500W y Fp=0,8
C16 Secadora 1500W y Fp=0,8
C17 Nevera 1100W y Fp=0,9
C18 Cocina Eléctrica 5000W y Fp=0,9
C19 Micro Ondas 1200W y Fp=0.9
Extractor de aire (cocina) y cocina a gas
C20 2 toma simple 200W y Fp=0.8
con chispa
TABLA # 2. Circuitos correspondientes a los servicios de planta.
ELEMENTOS QUE COMPONEN

CIRCUITO DESCRIPCION
LOS CIRCUITOS.
C1 Luminarias: áreas verdes 12 Lámparas de 100w c/u y Fp=1
Luminarias : Pasillo de planta baja 2 Lámparas de 4x 100w c/u y Fp=1
C2
( principal) 4 Lámparas de 100w c/u y Fp=1
Luminarias : Pasillo de planta baja
C3 3 Lámparas de 4x100w c/u y Fp=1
( principal)

Luminarias: Área de tableros, Almacén de
C4 enseres de limpieza, Almacén de 12 Lámparas de 100w c/u y Fp=1
mantenimiento y pasillo.
Luminarias: Vigilancia , Sala de reuniones,
C5 Baños (Vigilancia, Caballeros y Damas de 12 Lámparas de 100w c/u y Fp=1
la sala de reuniones)
C6 Luminaria: Salón de fiesta 1 y Baños 12 Lámparas de 100w c/u y Fp=1
C7 Luminaria: Salón de fiesta 1 y Baños 12 Lámparas de 100w c/u y Fp=1
C8 Luminarias: Escaleras 12 Lámparas de 100w c/u y Fp=1
2 Lámparas de 4x 100w c/u y Fp=1
C9 Luminarias : Área de servicio de cada piso
4 Lámparas de 100w c/u y Fp=1
Luminarias: exteriores y parte derecha del
edificio.
Luminarias: Exteriores parte izquierda del
edificio.
C12 Tomacorriente: Vigilancia y Oficina 5 Tomas Dobles 360w c/u FP=0,9
C13 Tomacorriente: Sala de reuniones 5 Tomas Dobles 360w c/u
Tomacorriente: Pasillo principal (planta
C14 4 Tomas Dobles 360w c/u
baja)
C15 Tomacorriente: Sala de fiestas 4Tomas Dobles 360w c/u
C16 Tomacorriente: Sala de fiestas 4 Tomas Dobles 360w c/u
Tomacorriente especial: Hidroneumático
C17 1 Tomas Dobles 208 V y Fp=0.8
(1 bomba).
Tomacorriente especial: Hidroneumático
C18 1 Tomas Dobles, 208 V y Fp=0.8.
(1 bomba).
CARACTERISTICAS DEL CONDUCTOR
En el siguiente proyecto se calcularon a continuación para los distintos

circuitos descritos posteriormente el calibre del conductor, calibre de PAT, calibre del
neutro; considerando que los conductores serán de cobre (Cu) con aislamiento THU
(75°C), que se usarán en canalizaciones de tipo PVC con una temperatura ambiente
de 35°C y la máxima caída de voltaje será establecido según el siguiente criterio:
TABLA # 3. Caída de tensión máxima permisible para distintos tipos de

instalaciones eléctricas.

CAÍDA DE TENSIÓN
TIPIFICACIÓN DE
MÁXIMA PERMITIDA
INSTALACIONES ELÉCTRICAS
ΔV%
1% En alimentadores
1% En circuitos de alumbrado fluorescente
2% En circuitos ramales
2% En circuitos de alumbrado incandescente
3% En circuitos de calor
3% En circuitos de fuerza motriz
5% En el punto de entrega de energía
Fuente: Canalizaciones eléctricas residenciales del Ing. Oswaldo Penissi.
VARIABLES A UTILIZAR
 Factor de utilización: Fu.
 Factor de potencia: Fp.
 Caída de tensión: Δv.
 Factor de temperatura del medio: Ft.
 Factor de cantidad de conductores por ductos: Fc.
 Factor de configuración de la bancada: Fb.
 Factor de corrección para tensiones diferentes: Fs.
 Factor de corrección de caída de tensión máxima permisible: Fv.
FORMULAS EMPLEADAS
P
 I Calculada= [A]
V∗f p
P
 I Calculada = [A]
3ϕ
√3∗V f −f ∗f p
Icalculada
 I diseño= [ A]
f t × f b× f c × f u

P
 S= [VA ]
fp
 CD , I calculada=longitud∗( I Dise ñ o × Fu ) [ A∗m]
CD , I calculada
 CD diseño= [ A∗m ]
f v∗f s
∆ v max %
 fv=
2%
CÁLCULOS DEL CALIBRE DE LOS CONDUCTORES DE LA

EDIFICACIÓN
APARTAMENTO
CIRCUITO # 1. (C1)
Carga total= 12 lámparas de 100 W C/U= 1200 W
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Δvmax%= 3% Temperatura
Ambiente= 35 °C
Capacidad de corriente
P 1200 W
I Calculada= = =10 A
V × f p 120 V × 1
 Para 35 °C de temperatura ambiente y 75 °C de operación del conductor

corresponde por tabla número 310.16 del CEN “factores de corrección para
temperaturas distintas a 30 °C”.
Ft= 0.94
 Para 2 conductores corresponde según Tabla B.310.11. “factores de

corrección para más de tres conductores con corriente en bandeja o cable con
diversidad de carga” :
Fc= 1

 Según tabla “Capacidad de los conductores de acuerdo a su posición en la
bancada” corresponde:
Fb=1
I calculada 10 A
I diseño= = =10 , 63 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1
De la tabla número 310.16 “Ampacidades Admisibles de los Conductores

Aislados para Tensiones Nominales de 0 a 2000 Voltios y 60°C a 90°C (140°F a
194°F) con No Más de Tres Conductores Portadores de Corriente en Una
Canalización, Cable o Directamente Enterrados, Basados en Una Temperatura
Ambiente de 30°C (86°F)” para 10,63 A corresponde:
2 # 14 AWG, Cu, THW, (75°C) con Imax= 15 A
Caída de tensión:
2,5m 1.5m 1m 2,5m 2,6m 2,5m 3m 6m 3m 2,5m 3m 2,5m
100W 100W 100W 100W 100W 100W 100W 100W 100W 100W 100W 100W
CD calculada=( I Diseñ o∗Fu )∗L=( 10 , 67 A∗1 )∗32 ,5 m=346.775 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
CDcalculada 346.775 Am
CD dise ñ o= = =462 , 36 Am
Fu∗Fs 1.5∗0.5
Según tabla “capacidad de distribución en Am para conductores monopolares

de cobre con aislante TTU sistema trifásico 208/120, 60 Hz y temperatura del
conductor 75°C ∆V=2%. Para ductos no magnético”
2 N° 10, AWG, Cu, THW (75°C) con Imax = 30 Amp

CIRCUITO #2 (C.2)
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Ambiente= 35 °C
P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
Icalculada 10 A
I diseño= = =10 , 63 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1
Según tabla 310.16 “Ampacidades Admisibles de los Conductores Aislados

para Tensiones Nominales de 0 a 2000 Voltios y 60°C a 90°C (140°F a 194°F) con
No Más de Tres Conductores Portadores de Corriente en Una Canalización, Cable o
Directamente Enterrados, Basados en Una Temperatura Ambiente de 30°C (86°F)”
para 10.63 A corresponde:

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
Por caída de tensión:
4.5m 6,5m 3m 2,5m 5m 2m
4× 100W 4× 100W 100W 100W 100W 100W
CD calculada=( I Diseñ o∗Fu )∗L=( 10 , 67 A∗1 )∗23 , 5 m=249.80 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
CD dise ñ o= = =333 Am
Fu∗Fs 1.5∗0.5

2 N° 12, TW, Cu, AWG Imax = 20 Amp
CIRCUITO #3 (C.3)
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 3%
Ambiente= 35 °C

P 900 W
I Calculada= = =7 , 5 A
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
I Calculada 7,5 A
I diseño= = =7 , 97 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

Ambiente de 30°C (86°F)” para 7,97 A corresponde:
2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
5m 4.5m 5m 2,5m 2,5m 4,5m 3m 3m 2,5m

100W 100W 100W 100W 100W 100W 100W 100W 100W
CD calculada=( I Diseñ o∗Fu )∗L=( 7.97 A∗1 )∗33 m=263 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
CDcalculada 263 Am
CD dise ñ o= = =350.69 Am
Fu∗Fs 1.5∗0.5

CIRCUITO# 4 (C.4)
Carga total= 4 Tomas Dobles de 360 W C/U= 1440 W
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 3%
Ambiente= 35 °C
P 1440 W
V × f p 120 V × 0 , 8

Ft= 0.94


Fc= 1

Fb=1
I calculada 15 A
I diseño= = =15 , 95 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

Ambiente de 30°C (86°F)” para 15.95 A corresponde:
2 # 12 AWG, Cu, TTU, (75°C) Imax= 20 A
16,5m
1800 w
CD calculada=( I Diseñ o∗Fu )∗L=( 15.95 A∗1 )∗16.5 m=263.17 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
CD dise ñ o= = =350.832 Am
Fu∗Fs 1.5∗0.5

CIRCUITO #5. (C.5)
Carga total= 3 Tomas Dobles 360 W C/U= 1080 W
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 3%
Ambiente= 35 °C
P 1080 W
I calculada= = =11, 25 A
V × f p 120 V × 0 , 8

Ft= 0.94

Fc= 1

Fb=1
I calculada 10 A
I diseño= = =11, 96 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
6,5 m
1800 w
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
Fu∗Fs 1.5∗0.5

CIRCUITO #6. (C.6)
Datos del circuito

Fp= 0,8 V= 120 V

Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 1%
Ambiente= 35 °C
P 1080 W
V × f p 120 V × 0 , 8

Ft= 0.94

Fc= 1

Fb=1
In 11, 25 A
I diseño= = =11, 96 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A

8,5 m
1800 w
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
Fu∗Fs 1.5∗0.5

CIRCUITO #7 ( C.7)
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 3%
Ambiente= 35 °C
P 1080 W
I Calculada= = =11, 25 A
V × f p 120 V × 0 , 8
P 1080 W
V × f p 120 V × 0 , 8

Ft= 0.94

Fc= 1

Fb=1
In 11, 25 A
I diseño= = =11, 96 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
14 m
1800 w

CD calculada=( I Diseñ o∗Fu )∗L=( 11.96 A∗1 )∗14 m=167.44 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
Fu∗Fs 1.5∗0.5

CIRCUITO NÚMERO C.8
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 3%
Ambiente= 35 °C
CAPACIDAD DE CORRIENTE
P 1080 W
I Calculada= = =11, 25 A
V × f p 120 V × 0 , 8

Ft= 0.94

Fc= 1

Fb=1
I Calculada 10 A
I diseño= = =11, 96 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
11 m
1800 w
CD calculada=( I Diseñ o∗Fu )∗L=( 11.96 A∗1 )∗11m=131.56 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
Fu∗Fs 1.5∗0.5


CIRCUITO #9 (C.9)
Carga total= 1 acondicionador de aire de 1800 W
Datos del circuito

Fp= 0,8 Vf-f= 208 V
Fu= 0,9 Hilos= F-F-T
Temperatura
Δvmax%= 3%
Ambiente= 30°C
P 1800W
I calculada= = =10 ,81 A
V × f p 208 V × x 0 ,8
I P =1, 25 ×10 , 81=13 ,52 A

Ft= 0.94

Fc= 1

Fb=1
In 20 ,28 A
I dise ñ o= = =15 , 98 A
f t × f b × f c × f u 0 , 94 × 1× 1× 0 , 9


2 # 12 AWG, Cu, TTU, (75°C) Imax= 15 A
Caída de tensión
8m
1800 w
CD calculada=( I Diseñ o∗Fu )∗L=( 15.98 A∗1 )∗8 m=127.84 Am
∆ v % Dato 3 %
Fv= = x 100=1.5
∆ v % tabla 2 %
Fu∗Fs 1.5∗0.5

2 N° 14, TW, Cu, AWG con Imax = 15 Amp
CIRCUITO #10. (C.10)
Datos del circuito

Fp= 0,8 Vf-f= 208 V
Ambiente= 30°C

P 1800W
V × f p 208 V × x 0 ,8
I P =1, 25 ×10 , 81=13 ,52 A

corresponde por tabla número 310.16 Inferior Pág. #2:
Ft= 0.94
 Para 2 conductores corresponde según Tabla B.310.11 Pág.#4 :
Fc= 1
 Para la capacidad de acuerdo a la disposición de bancada corresponde según

tabla Pág. #5
Fb=1
In 20 ,28 A
I dise ñ o= = =15 , 98 A
f t × f b × f c × f u 0 , 94 × 1× 1× 0 , 9
De la tabla número 310.16 Superior Pág. #2 para 15,98 A corresponde:
2# 12 AWG, Cu, TTU, (75°C) Imáx= 20 A
9m

1800 w
L=9m
I Diseño¿ 15 , 98 Amp
CD = I Diseño x L
CD = 15,98 A x 9m = 143,82 Am
CDcalculada 143 ,82 Am

CD diseño¿ = =110 ,84 Am
Fu∗Fs 1.5∗0.865
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
Nos vamos a la tabla # 2, ubicamos el calibre del conductor (ductos no magnético)
Datos del circuito

Fp= 0,8 Vf-f= 208 V
Temperatura
Δvmax%= 3%
Ambiente= 30°C
P 1800 W
I calculada= = =10 , 81 A
V × f p 208 V ×0 , 8

I P =1, 25 ×10 , 81=13 ,52 A

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
In 20 ,28 A
I dise ñ o= = =15 , 98 A
f t × f b × f c × f u 0 , 94 × 1× 1× 0 , 9

2# 12 AWG, Cu, TTU, (75°C) Imáx= 20 A
CIRCUITO 11
9m
1800 w
L=9m
CD = I Diseño x L

CD = 15,98 x 9 m = 143,82 Am

Fu∗Fs 1.5∗0.865
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
Datos del circuito

Fp= 0,8 Vf-f= 208 V
Ambiente= 30°C
P 1800W
V × f p 208 V × x 0 ,8
I P =1, 25 ×10 , 81=13 ,52 A

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
In 20 ,28 A
I dise ñ o= = =15 , 98 A
f t × f b × f c × f u 0 , 94 × 1× 1× 0 , 9

2# 12 AWG, Cu, TTU, (75°C) Imáx= 20 A
CAÍDA DE TENSIÓN
6m
1800 w
L=6m
CD = I Diseño x L
CD = 15,98 x 6 m = 95,88 Am
CDcalculada 95 , 88 Am
Fu∗Fs 1.5∗0.865
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %

Carga total= 1 Toma especial Secadora de Cabello 1800 W
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 1%
Ambiente= 35 °C
P 1800 W
V × f p 120 V × 0 , 8

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
In 18 ,75 A
I dise ñ o= = =19 , 94 A
f t × f b × f c × f u 0 , 94 × 1× 1× 1

2 # 12 AWG, Cu, TTU, (75°C) Imax= 20 A

3,6 m
1800 w
L = 3,6 m
CD = I Diseño x L
CD = 19,94 x 3,6 m = 71,78 Am
CDcalculada 71, 78 Am
CD diseño¿ = =95 , 32 Am
Fu∗Fs 1.5∗0.5
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
Carga total= 1 Toma especial Secadora de Cabello 1800 W
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
Δvmax%= 1%
Ambiente= 35 °C

P 1800 W
V × f p 120 V × 0 , 8

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
In 18 ,75 A
I diseño= = =19 , 94 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 12 AWG, Cu, TTU, (75°C) Imax= 20 A
4m
1800 w

L=4m
CD = I Diseño x L
CD = 19,94 A x 4 m = 79,76 Am
Fu∗Fs 1.5∗0.865
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
Nos vamos a la tabla #12, ubicamos el calibre del conductor (ductos no magnético)
Carga total= 1 Lavadora 1500 W
Datos del circuito

Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N-T
Temperatura
Δvmax%= 3%
Ambiente= 35 °C
P 1500 W
I calculada= = =15,625 A
V × f p 120 V × 0 , 8
1,25*15,625=19,53125A

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
I Calcula 19 ,53 A
I diseño= = =20 , 77 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 10 AWG, Cu, TTU, (75°C) Imax= 30 A
3,6 m
1800 w
L = 3,6 m
CD = I Diseño x L
CD =20,77 A x 3,6 m = 74,77 Am
Fu∗Fs 1.5∗0.5

∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
CÁLCULO DE PUESTA A TIERRA
I protecciòn =I Calculada ×1 , 25=15,625 × 1, 25=19 ,53 A
Ajustando la Ip a un tamaño comercial corresponde:
Ip=20 A
De la tabla número 310.16 Superior Pág. #2 para 20 A corresponde:
Resulta 1# 12 AWG, Cu, TTU, (75°C) Imáx= 20A
Carga total= 1 secadora de ropa 1500 W
Datos del circuito
Fp= 0,8 V= 208 V
Fu= 1 Hilos= F-F-T
Ambiente= 35 °C
P 1500 W
V × f p 208 V ×0 , 8
1,25*9,01=11,26A


Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
I Calcula 11, 26 A
I diseño= = =11, 98 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
CIRCUITO 16
4m
1500 w
L=4m
I Diseño¿ 11, 98 Amp
CD = I Diseño x L
CD = 11,98 A x 4 m = 47,92 Am
Fu∗Fs 1.5∗0.865
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %

I protecciòn =I Calculada ×1 , 25=9 ,01 ×1 , 25=11,26 A
Ip=15 A
Resulta 1# 14 AWG, Cu, TTU, (75°C) Imáx= 15ª
Carga total= 1 Nevera 1500 W
Datos del circuito
Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N-T
Ambiente= 35 °C
P 1500 W
I calculada= = =15,625 A
V × f p 120 V × 0 , 8
1,25*15,625=19,5312A


Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
I Calcula 19 ,53 A
I diseño= = =20 , 77 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 10 AWG, Cu, TTU, (75°C) Imax= 30 A
CIRCUITO 17
3m
1100 w
L=3m
CD = I Diseño x L
CD = 20,77A x 3m = 62,31 Am

Fu∗Fs 1.5∗0.5
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
I protecciòn =I Calculada ×1 , 25=¿1,25*15,625=19,5312A
Ip=20 A
Resulta 1# 14 AWG, Cu, TTU, (75°C) Imáx= 15ª
Carga total= 1 Toma especial Cocina 5000 W
Datos del circuito
Fp= 1 V= 208 V
Fu= 1 Hilos= F-N-T
Ambiente= 35 °C
P 5000 W
I nominal = = =26 , 70 A
V × f p 208 V × 0 , 9

1,25*26,70=33,38A

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
In 33 ,38 A
I diseño= = =35 , 51 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 8 AWG, Cu, TTU, (75°C) Imax= 45 A
CIRCUITO 18
6m
5000 w
L=6m

CD = I Diseño x L
CD = 35,51 A x 6m = 213,06 Am
CD diseño¿ = =164.08 Am
Fu∗Fs 1.5∗0.865
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
2 N° 12, TW, Cu, AWG Imax = 20Amp
I protecciòn =I Calculada ×1 , 25=¿1,25*26,70=33,38A
Ip=35A
Resulta 1# 8 AWG, Cu, TTU, (75°C) Imáx=
Carga total= 1 Toma especial Micro Ondas 1200 W
Datos del circuito

Fp= 0,9 V= 120 V
Fu= 1 Hilos= F-N-T
Temperatura
Δvmax%= 1%
Ambiente= 35 °C

P 1200 W
I nominal = = =11, 11 A
V × f p 120 V × 0 , 9

Ft= 0.94
Fc= 1

tabla Pág. #5
Fb=1
In 11,11 A
I diseño= = =11, 82 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
CIRCUITO 19
5m
1200 w
L = 5m

I Diseño¿ 11, 82 Amp
CD = I Diseño x L
CD = 11,82 A x 5m = 59,1 Am
Fu∗Fs 1.5∗0.5
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %
Carga total= 1 Cocina a gas, 1 campana 1800 W
Datos del circuito
Fp= 0,8 V= 120 V
Fu= 1 Hilos= F-N-T
Ambiente= 35 °C
P 1800 W
I nominal = = =18 ,75 A
V × f p 120 V × 0 , 8

Ft= 0.94

Fc= 1

tabla Pág. #5
Fb=1
In 18 ,75 A
I diseño= = =19 , 94 A
f t × f b × f c × f u 0 , 94 ×1 ×1 ×1

2 # 12 AWG, Cu, TTU, (75°C) Imax= 20 A
CIRCUITO 20
6 m
1800 w
L=6m
CD = I Diseño x L
CD = 19,94 A x 6m = 119,64 Am
CDcalculada 119, 54 Am
Fu∗Fs 1.5∗0.5
∆ v % Dato 3 %
Fv¿ = x=1.5
∆ v % tabla 2 %

TABLERO APARTAMENTOS
N T

SELECCIÓN DE TUBERIAS
Según tabla de la pag 25 de las tablas obligatorias de Iluminaciones e
Instalaciones eléctricas “MÁXIMO NÚMERO DE CONDUCTORES DE IGUAL
CALIBRE EN TUBERÍAS, TRABAJOS NUEVOS: TIPOS FEP, FEPB, RUH, RUW, T,
TF, THHN, THW, THWN, TW Y TTU: trabajos nuevos o realambrados tipos RF-2,
RH-2, R, RH, RW, RHH, RHW, RH-RW”
4 N° 8 AWG, Cu, THW (75°C): 1Ø 2”

PLANTA BAJA
CIRCUITO NÚMERO C1
Carga total= 12 lámparas incandescentes 100W C/U = 1200W
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
ΔVmax%= 3%
Ambiente= 35 °C
P 1200 W
I calculada= = =10 A
V × f p 120 V × 1

corresponde por tabla número 310.16 del CEN : factores de corrección para
temperatura distinta a 30 °C
Ft= 0.94

 Para 2 conductores corresponde según tabla número 310.11 Factores de
corrección paramas de tres conductores con corriente en bandeja o cable con
diversidad de carga.
Fc= 1
 Para la capacidad de los conductores de acuerdo a su posición en bancada

corresponde según tabla de la pagina (5) de las tablas obligatorias :
Fb=1
I calculada ×(1+reserva) 10 A
I diseño= = =10.63 A
f t ×f b×f c×f u 0.94 × 1× 1× 1
De la tabla 310.16 del CEN para 10.63 A corresponde:

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 10.63 A × 1 ) × ( 33.5 m )=356,105 Am
CD calculada
CD diseño=
Fv × Fs
Capacidad de distribución
 Para una caída de tensión de 3% corresponde:

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
 Para una disposición de carga especifica de 120 V/208 V para una capacidad
de distribución en A.m corresponde según tabla de la pagina 15 de las tablas
obligatoria :
Fs=0.500

356,105 Am
CD diseño= =474.80 A . m
1.5 ×0.5
De la tabla de la página # 12 para CD= 474.80 A.m corresponde:
2 # 10 AWG, Cu, THW, (75°C) Imáx= 30 A CDmax = 571Am
CIRCUITO NÚMERO C2
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
ΔVmax%= 3% Temperatura
Ambiente= 35 °C
P 1200 W
V × f p 120 V × 1


Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 10.63 A × 1 ) × ( 22 m) =233.86 Am
CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :

Fs=0.500
233.86 Am
1.5 ×0.5
2 # 12 AWG, Cu, THW, (75°C) Imáx= 20 A CDmax = 359 A .m
CIRCUITO NÚMERO C3
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Ambiente= 35 °C
P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 10.63 A × 1 ) × ( 10 m )=106.3 Am
CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.500
106.3 Am
1.5 ×0.5
2 # 14 AWG, Cu, THW, (75°C) Imáx= 15 A CDmax = 226 Am
CIRCUITO NÚMERO C4
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Ambiente= 35 °C

P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
212.6 Am
1.5 ×0.5
CIRCUITO NÚMERO C5
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
ΔVmax%= 3%
Ambiente= 35 °C

P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 10.63 A × 1 ) × ( 20.5 m )=217 , 91 Am
CD calculada
CD diseño=
Fv × Fs


∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
217.91 Am
1.5 ×0.5
CIRCUITO NÚMERO C6
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Temperatura
ΔVmax%= 3%
Ambiente= 35 °C

P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada
CD diseño=
Fv × Fs


∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
191.34 Am
CD diseño= =255.12 A .m
1.5 ×0.5
CIRCUITO NÚMERO C7
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Ambiente= 35 °C

P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada
CD diseño=
Fv × Fs


∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
191.34 Am
1.5 ×0.5
CIRCUITO NÚMERO C8
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N

Ambiente= 35 °C
P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
276.38 Am
1.5 ×0.5
CIRCUITO NÚMERO C9
Datos del circuito

Fp= 1 V= 120 V
Fu= 1 Hilos= F-N

Ambiente= 35 °C
P 1200 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A
CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 10.63 A × 1 ) × ( 12.5 m )=132.875 Am

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
132.875 Am
1.5 ×0.5
CIRCUITO NÚMERO C10

Datos del circuito
Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Ambiente= 35 °C
P 1100W
I calculada= = =9.1 A
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1
I calculada ×(1+reserva ) 9.1 A

f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A

CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 9.74 A ×1 ) × ( 46 m )=448.04 Am
CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
448.04 Am
1.5 × 0.5

Datos del circuito
Fp= 1 V= 120 V
Fu= 1 Hilos= F-N
Ambiente= 35 °C
P 900 W
V × f p 120 V × 1

Ft= 0.94

Fc= 1

Fb=1

f t ×f b×f c×f u 0.94 × 1× 1× 1

2# 14 AWG, Cu, THW, (75°C) Imáx= 15 A

CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 7.97 A × 1 ) × ( 52 m) =414.44 Am
CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
obligatoria :
Fs=0.500
414.44 Am
1.5 × 0.5
2 # 10 AWG, Cu, THW, (75°C) Imáx= 30A CDmax = 571Am

Carga total= 5tomas dobles de 360 W c/u =1800W
Datos del circuito

Fp= 0.9 V= 120 V
Fu= 0.9 Hilos= F-N
Ambiente= 35 °C
P 1800 W
V × f p 120 V × 0.9

Ft= 0.94

Fc= 1

Fb=1

f t ×f b×f c×f u 0.94 × 1× 1× 0.9

2# 12 AWG, Cu, THW, (75°C) Imax= 20 A

CAÍDA DE TENSIÓN
CD calculada=( I diseño × Fu ) × L=( 19.6 A × 0.9 ) × ( 15 m )=264.6 Am
CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %
 Para una disposición de carga especifica de 208 V para una capacidad de

distribución en A.m corresponde según tabla de la pagina 15 de las tablas
obligatoria :
Fs=0.500
264.6 Am
1.5 ×0.500

Carga total= 5tomas dobles de 360 W c/u =1800W
Datos del circuito

Fp= 0.9 V= 120 V
Fu= 0.9 Hilos= F-N
Ambiente= 35 °C
P 1800 W
V × f p 120 V × 0.9

Ft= 0.94

Fc= 1

Fb=1

f t ×f b×f c×f u 0.94 × 1× 1× 0.9

CAÍDA DE TENSIÓN
2# 12 AWG, Cu, THW, (75°C) Imax= 20 A

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.500
282.24 Am
1.5 ×0.500
De la tabla de la página # 12 para CD= 376.32.m corresponde:
Carga total= 4 tomas dobles de 360 W c/u =1440W
Datos del circuito

Fp= 0.9 V= 120 V
Fu= 0.9 Hilos= F-N

Ambiente= 35 °C
P 1440 W
V × f p 120 V × 0.9

Ft= 0.94

Fc= 1

Fb=1

f t ×f b×f c×f u 0.94 × 1× 1× 0.9

CAÍDA DE TENSIÓN
2# 12 AWG, Cu, THW, (75°C) Imax= 20 A

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.500
255.15 Am
CD dise ñ o= =340.2 A .m
1.5 × 0.500
De la tabla de la página # 12 para CD= 340.2A.m corresponde:
Datos del circuito

Fp= 0.9 V= 120 V
Fu= 0.9 Hilos= F-N

Ambiente= 35 °C
P 1440 W
V × f p 120 V × 0.9

Ft= 0.94

Fc= 1

Fb=1

f t ×f b×f c×f u 0.94 × 1× 1× 0.9

CAÍDA DE TENSIÓN
2# 12 AWG, Cu, THW, (75°C) Imax= 20 A
CD calculada=( I diseño × Fu ) × L=( 15.75 A × 0.9 ) × ( 41m )=581.175 Am

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.500
581.175 Am
CD dise ñ o= =774.9 A . m
1.5× 0.500
Datos del circuito

Fp= 0.9 V= 120 V
Fu= 0.9 Hilos= F-N

Ambiente= 35 °C
P 1440 W
V × f p 120 V × 0.9

Ft= 0.94

Fc= 1

Fb=1

f t ×f b×f c×f u 0.94 × 1× 1× 0.9

CAÍDA DE TENSIÓN
2# 12 AWG, Cu, THW, (75°C) Imax= 20 A
CD calculada=( I diseño × Fu ) × L=( 15.75 A × 0.9 ) × ( 41m )=581.17 Am

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.500
581.17 Am
CD dise ñ o= =774.89 A . m
1.5 × 0.500
Carga total= 1 hidroneumático 5595w fp= 0.8
Datos del circuito

Fp= 0.8 V= 208 V
Fu= 1 Hilos= F-F-T
Ambiente= 35 °C
P 5595 W
√3 × V × f p √ 3× 208 V × 0.8

Ft= 0.94

Fc= 0.8

Fb=1

I diseño= ×1.25= =32.26 A
f t ×f b×f c×f u 0.94 × 1× 0.8 ×1

CAÍDA DE TENSIÓN
3# 8 AWG, Cu, THW, (75°C) Imax= 45 A

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.865
741.75 Am
CD dise ñ o= =571.67 A . m
1.5 × 0.865
Carga total= 1 hidroneumático 5595w fp= 0.8
Datos del circuito

Fp= 0.8 V= 208 V
Fu= 1 Hilos= F-F-T
Ambiente= 35 °C
P 5595 W
√3 × V × f p √ 3× 208 V × 0.8

Ft= 0.94

Fc= 0.8

Fb=1

I diseño= ×1.25= =32.26 A
f t ×f b×f c×f u 0.94 × 1× 0.8 ×1

CAÍDA DE TENSIÓN
3# 8 AWG, Cu, THW, (75°C) Imax= 45 A

CD calculada
CD diseño=
Fv × Fs

∆ V nuevo 3 %
Fv= = =1.5
∆ V Tablas 2 %

obligatoria :
Fs=0.865
741.75 Am
CD dise ñ o= =571.67 A . m
1.5 × 0.865

TABLERO SECUNDARIO DE PANTA BAJA

CALCULO DE LOS ALIMENTADORES DE LOS DEPARTAMENTO
PISO 1
Factor de Utilización 100% (FF-N-T) Sistema Monofásico de 4 Hilos
Potencia tota = 32.360 w
Por capacidad de corriente
32.360
I calculada = ¿ =172, 86 Amp
208∗09
Fc = Fb = Fu = 1
Ft = 0.94 (ver por tabla # 1) conductor para 75ºC
172 ,86
I Diseño = ( 1+0 ) =183 , 89 Amp
1∗1∗1∗0.94
Para las fases:
Por tabla de la página #2
2 conductores Nº 3/0 AWG Cu TTU Imax = 200 Amp
Por Tensión
L = 18 m
CD = I Diseño x L
CD = 183,89 A x 18 M = 3.309,12 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
CDcalculada 3.309 ,12 Am

Fu∗Fs 0.5∗0.865
Nos vamos a la tabla #1 2, ubicamos el calibre del conductor (ductos no magnético)

2 N° 3/0, TW, Cu, AWG Imax = 200 Amp
Para el Neutro
Potencia total = 18.660 w
18.660
IN= =99 , 67 Amp
208∗09
99 , 67
I N diseño = =106 Amp
1∗1∗1∗0.94
1 conductor Nº 2 AWG Cu TTU
Para el conductor de puesta a tierra (tabla # 5)
1 Nº 6, TTU, AWG, Cu Imax = 65 Amp
PISO 2
32.360
208∗09
Fc = Fb = Fu = 1
172 ,86
I Diseño = ( 1+0 ) =183 , 89 Amp
1∗1∗1∗0.94
Para las fases:

Por Tensión
L = 22 m
CD = I Diseño x L
CD = 183,89 A x 22 M = 4.045 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
Fu∗Fs 0.5∗0.865
2 N° 4/0 , TW, Cu, AWG Imax = 230 Amp
Para el Neutro
POR CORRIENTE
18.660
IN= =99 , 67 Amp
208∗09
99 , 67
1∗1∗1∗0.94
1 conductor Nº 2 AWG Cu TTU Imax = 115 Amp

Por Tensión
L = 22 m
CD = I Diseño x L
CD = 106,89 A x 22 m = 2.332 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
Fu∗Fs 0.5∗0.865
1N° 1/0, TW, Cu, AWG Imax = 150 Amp
Para El Conductor De Puesta A Tierra (tabla # 5)
PISO 3
32.360
208∗09

Fc = Fb = Fu = 1
172 ,86
I Diseño = ( 1+0 ) =183 , 89 Amp
1∗1∗1∗0.94
Para las fases:
Por Tensión
L = 26m
CD = I Diseño x L
CD = 183,89 A x 26 m = 4.758 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
CDcalculada 4.75 8 Am
Fu∗Fs 0.5∗0.865
2 N° 250 , TW, Cu, AWG Imax = 255 Amp
Para el Neutro
POR CORRIENTE
18.660
IN= =99 , 67 Amp
208∗09
99 , 67
1∗1∗1∗0.94

Por Tensión
L = 26 m
CD = I Diseño x L
CD = 106,89 A x 26 m = 2.756 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
CDcalculada 2. 756 Am
Fu∗Fs 0.5∗0.865
PISO 4
32.360
208∗09

Fc = Fb = Fu = 1
172 ,86
I Diseño = ( 1+0 ) =183 , 89 Amp
1∗1∗1∗0.94
Para las fases:
Por Tensión
L = 30 m
CD = I Diseño x L
CD = 183,89 A x 30 m = 5.490 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
Fu∗Fs 0.5∗0.865
Para el Neutro
POR CORRIENTE

18.660
IN= =99 , 67 Amp
208∗09
99 , 67
1∗1∗1∗0.94
Por Tensión
L = 30 m
CD = I Diseño x L
CD = 106,89 A x 30 m = 3.180 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
Fu∗Fs 0.5∗0.865
PISO 5

32.360
208∗09
Fc = Fb = Fu = 1
172 ,86
I Diseño = ( 1+0 ) =183 , 89 Amp
1∗1∗1∗0.94
Para las fases:
Por Tensión
L = 34 m
CD = I Diseño x L
CD = 183,89 A x 34 m = 6.222 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
Fu∗Fs 0.5∗0.865
Para el Neutro

POR CORRIENTE
18.660
IN= =99 , 67 Amp
208∗09
99 , 67
1∗1∗1∗0.94
Por Tensión
L = 36 m
CD = I Diseño x L
CD = 106,89 A x 36 m = 3.816 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
Fu∗Fs 0.5∗0.865

CALCULO DE LOS ALIMENTADORES DE PLANTA BAJA
31.910
I calculada = ¿ =170 Amp
208∗09
Fc = Fb = Fu = 1
172 ,86
I Diseño = ( 1+0 ) =181 ,33 Amp
1∗1∗1∗0.94
Para las fases:
Por Tensión
L = 10 m
I Diseño¿ 181 ,33 Amp
CD = I Diseño x L
CD = 181, 33 A x 10 M = 1.813,39 Am
∆ v % Dato 1 %
Fv¿ = x 100=0 , 5
∆ v % tabla 2 %
Fs= 0,865
CDcalculada 1.813 ,39 Am

Fu∗Fs 0.5∗0.865
Nos vamos a la tabla #1 2, ubicamos el calibre del conductor (ductos no magnético)

Para el Neutro
31.910
IN= =170 Amp
208∗09
170
I N diseño = =181 ,33 Amp
1∗1∗1∗0.94
1 conductor Nº 3 /0 AWG Cu TTU Imax = 200 Amp

TABLERO PRINCIPAL DEL EDIFICIO

APARTAMENTO
F F
N P.A.T
PLANTA BAJA
ALIMENTADOR PRINCIPAL
R
F F F
N P.A.T

DEMANDA MAXIMA
POR APARTAMENTO
P APARTAMENTO=32360W
S APARTAMENTO =37222VA
POR PLANTA BAJA
P PLANTA BAJA =31910 W
S PLANTA BAJA =35.5 KVA
PTOTAL DEL EDIFICIO =P APARTAMENTOS × ( 20 APARTAMENTOS )+ PPLANTA BAJA
PTOTAL DEL EDIFICIO =32260 W × (20 )+ 31910W
PTOTAL DEL EDIFICIO =679.11 KW
STOTAL DEL EDIFICIO =S APARTAMENTOS × (20 APARTAMENTOS ) +S PLANTA BAJA
STOTAL DELEDIFICIO =744440 VA × ( 2 0 )+35.5 KVA
STOTAL DEL EDIFICIO =779.94 KVA
SE COLOCARA UN TRANSFORMADOR COMERCIAL TRIFASICO DE

1000KVA

Tablas

Proyecto Final Perfect

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Proyecto Final Perfect

Cargado por

Copyright:

Formatos disponibles

VISIÓN

La finalidad del proyecto para canalizaciones e instalaciones eléctricas se basa

Para el diseño de las instalaciones eléctricas se realizaran cálculos para

De igual forma, se ubicarán en los planos correspondientes de planta baja y

Así mismo; el proyecto contendrá la cantidad y especificaciones técnicas de

El conjunto multifamiliar “La Esperanza”; consta de cinco (5) pisos, veinte

[Escribir texto] Pá gina 5

En este proyecto se estima que la demanda máxima para cada departamento es

El cálculo de los conductores de cada uno de los circuitos se realizará

El factor de potencia promedio es de 0.8 en los motores, y 1 para las lámparas

Sin embargo; se realizará el cálculo de los diferentes circuitos necesarios para

TABLA #1. Circuitos correspondientes a un apartamento modelo.

[Escribir texto] Pá gina 6

ELEMENTOS QUE COMPONEN

[Escribir texto] Pá gina 7

CARACTERISTICAS DEL CONDUCTOR

En el siguiente proyecto se calcularon a continuación para los distintos

TABLA # 3. Caída de tensión máxima permisible para distintos tipos de

[Escribir texto] Pá gina 8

 Factor de utilización: Fu.

 Factor de potencia: Fp.

 Caída de tensión: Δv.

 Factor de temperatura del medio: Ft.

 Factor de cantidad de conductores por ductos: Fc.

 Factor de configuración de la bancada: Fb.

 Factor de corrección para tensiones diferentes: Fs.

 Factor de corrección de caída de tensión máxima permisible: Fv.

[Escribir texto] Pá gina 9

 CD , I calculada=longitud∗( I Dise ñ o × Fu ) [ A∗m]

CÁLCULOS DEL CALIBRE DE LOS CONDUCTORES DE LA

Carga total= 12 lámparas de 100 W C/U= 1200 W

Datos del circuito

 Para 35 °C de temperatura ambiente y 75 °C de operación del conductor

 Para 2 conductores corresponde según Tabla B.310.11. “factores de

[Escribir texto] Pá gina 10

De la tabla número 310.16 “Ampacidades Admisibles de los Conductores

2 # 14 AWG, Cu, THW, (75°C) con Imax= 15 A

2,5m 1.5m 1m 2,5m 2,6m 2,5m 3m 6m 3m 2,5m 3m 2,5m

CD calculada=( I Diseñ o∗Fu )∗L=( 10 , 67 A∗1 )∗32 ,5 m=346.775 Am

Según tabla “capacidad de distribución en Am para conductores monopolares

2 N° 10, AWG, Cu, THW (75°C) con Imax = 30 Amp

[Escribir texto] Pá gina 11

Carga total= 12 lámparas de 100 W C/U= 1200 W

Datos del circuito

 Para 35 °C de temperatura ambiente y 75 °C de operación del conductor

 Para 2 conductores corresponde según Tabla B.310.11. “factores de

 Según tabla “Capacidad de los conductores de acuerdo a su posición en la

Según tabla 310.16 “Ampacidades Admisibles de los Conductores Aislados

[Escribir texto] Pá gina 12

Por caída de tensión:

4.5m 6,5m 3m 2,5m 5m 2m

4× 100W 4× 100W 100W 100W 100W 100W

CD calculada=( I Diseñ o∗Fu )∗L=( 10 , 67 A∗1 )∗23 , 5 m=249.80 Am

Según tabla “capacidad de distribución en Am para conductores monopolares

2 N° 12, TW, Cu, AWG Imax = 20 Amp

Carga total= 9 lámparas de 100 W C/U= 900 W

Datos del circuito

[Escribir texto] Pá gina 13

 Para 35 °C de temperatura ambiente y 75 °C de operación del conductor

 Para 2 conductores corresponde según Tabla B.310.11. “factores de

 Según tabla “Capacidad de los conductores de acuerdo a su posición en la

De la tabla número 310.16 “Ampacidades Admisibles de los Conductores

2 # 14 AWG, Cu, TTU, (75°C) Imax= 15 A
