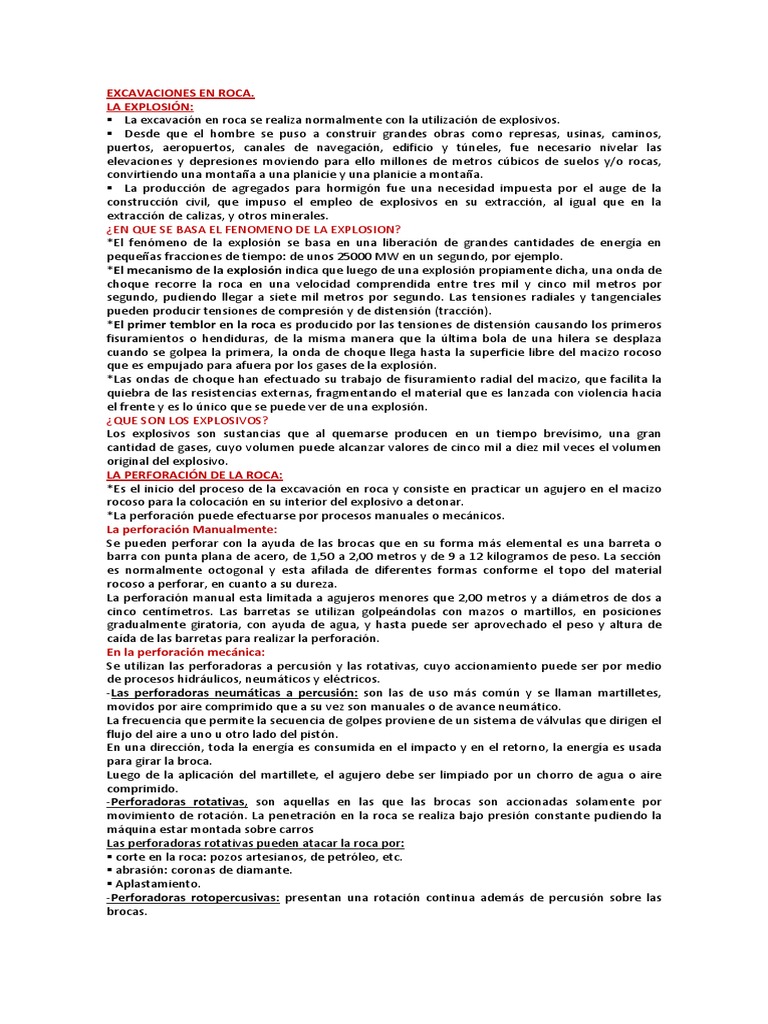

EXCAVACIONES EN ROCA.
LA EXPLOSIÓN:
La excavación en roca se realiza normalmente con la utilización de explosivos.
Desde que el hombre se puso a construir grandes obras como represas, usinas, caminos,
puertos, aeropuertos, canales de navegación, edificio y túneles, fue necesario nivelar las
elevaciones y depresiones moviendo para ello millones de metros cúbicos de suelos y/o rocas,
convirtiendo una montaña a una planicie y una planicie a montaña.
La producción de agregados para hormigón fue una necesidad impuesta por el auge de la
construcción civil, que impuso el empleo de explosivos en su extracción, al igual que en la
extracción de calizas, y otros minerales.
¿EN QUE SE BASA EL FENOMENO DE LA EXPLOSION?
*El fenómeno de la explosión se basa en una liberación de grandes cantidades de energía en
pequeñas fracciones de tiempo: de unos 25000 MW en un segundo, por ejemplo.
*El mecanismo de la explosión indica que luego de una explosión propiamente dicha, una onda de
choque recorre la roca en una velocidad comprendida entre tres mil y cinco mil metros por
segundo, pudiendo llegar a siete mil metros por segundo. Las tensiones radiales y tangenciales
pueden producir tensiones de compresión y de distensión (tracción).
*El primer temblor en la roca es producido por las tensiones de distensión causando los primeros
fisuramientos o hendiduras, de la misma manera que la última bola de una hilera se desplaza
cuando se golpea la primera, la onda de choque llega hasta la superficie libre del macizo rocoso
que es empujado para afuera por los gases de la explosión.
*Las ondas de choque han efectuado su trabajo de fisuramiento radial del macizo, que facilita la
quiebra de las resistencias externas, fragmentando el material que es lanzada con violencia hacia
el frente y es lo único que se puede ver de una explosión.
¿QUE SON LOS EXPLOSIVOS?
Los explosivos son sustancias que al quemarse producen en un tiempo brevísimo, una gran
cantidad de gases, cuyo volumen puede alcanzar valores de cinco mil a diez mil veces el volumen
original del explosivo.
LA PERFORACIÓN DE LA ROCA:
*Es el inicio del proceso de la excavación en roca y consiste en practicar un agujero en el macizo
rocoso para la colocación en su interior del explosivo a detonar.
*La perforación puede efectuarse por procesos manuales o mecánicos.
La perforación Manualmente:
Se pueden perforar con la ayuda de las brocas que en su forma más elemental es una barreta o
barra con punta plana de acero, de 1,50 a 2,00 metros y de 9 a 12 kilogramos de peso. La sección
es normalmente octogonal y esta afilada de diferentes formas conforme el topo del material
rocoso a perforar, en cuanto a su dureza.
La perforación manual esta limitada a agujeros menores que 2,00 metros y a diámetros de dos a
cinco centímetros. Las barretas se utilizan golpeándolas con mazos o martillos, en posiciones
gradualmente giratoria, con ayuda de agua, y hasta puede ser aprovechado el peso y altura de
caída de las barretas para realizar la perforación.
En la perforación mecánica:
Se utilizan las perforadoras a percusión y las rotativas, cuyo accionamiento puede ser por medio
de procesos hidráulicos, neumáticos y eléctricos.
-Las perforadoras neumáticas a percusión: son las de uso más común y se llaman martilletes,
movidos por aire comprimido que a su vez son manuales o de avance neumático.
La frecuencia que permite la secuencia de golpes proviene de un sistema de válvulas que dirigen el
flujo del aire a uno u otro lado del pistón.
En una dirección, toda la energía es consumida en el impacto y en el retorno, la energía es usada
para girar la broca.
Luego de la aplicación del martillete, el agujero debe ser limpiado por un chorro de agua o aire
comprimido.
-Perforadoras rotativas, son aquellas en las que las brocas son accionadas solamente por
movimiento de rotación. La penetración en la roca se realiza bajo presión constante pudiendo la
máquina estar montada sobre carros
Las perforadoras rotativas pueden atacar la roca por:
corte en la roca: pozos artesianos, de petróleo, etc.
abrasión: coronas de diamante.
Aplastamiento.
-Perforadoras rotopercusivas: presentan una rotación continua además de percusión sobre las
brocas.
BROCAS:
Las brocas son las barras de acero de sección hexagonal o circular con la parte interna perforada
por donde se inyectan agua o aire a presión para la limpieza del agujero mientras se realiza la
perforación.
*Para las rocas blandas todavía se utiliza el acero templado. Actualmente se utilizan en la
generalidad de los casos, un metal duro para revestir las puntas de las brocas como el carbonato
de tungsteno y cobalto, en la forma de piezas recambiables denominadas “pastillas” que tienen
diversas formas: en bisel, corona, en X, etc.
*Las brocas son extensibles y por lo general tienen tres metros de longitud neta para
perforaciones mecánicas de profundidad.
*A las puntas de las brocas se les llama “coronas” o “BITS” y generalmente tienen tratamiento o
adición por soldadura o roscado de metal duro o en algunos casos con revestido con diamante,
etc.
NOCIONES SOBRE EXPLOSIVOS:
*Los explosivos son sustancias que al quemarse producen en un brevísimo tiempo gran cantidad
de gases liberando gran cantidad de energía que puede mover gran volumen de piedra, previa
desintegración.
*Los explosivos utilizados en obras, tienen propiedades que permiten evaluar los diversos tipos
existentes facilitando la elección del tipo adecuado de acuerdo a la necesidad, además de
determinar las cantidades requeridas.
LAS PROPIEDADES FUNDAMENTALES SE PUEDEN RESUMIR EN LAS SIGUIENTES:
1- Potencia: se mide comparándola con la “gelatina polar” (in congelable) que se toma como
unidad patrón. Se mide por la desviación de un péndulo producido por diez gramos de “gelatina
polar” y “cuarenta gramos del explosivo a ensayar”. El IPT (Instituto de Pesquisas Tecnológicas)
mide el volumen de cavidad producido por diez gramos del explosivo en ele orificio cilíndrico de
12,5 mm de profundidad y 25 mm de diámetro en un bloque cilíndrico de goma de 200 mm de
altura y 200 mm de diámetro.
2- Velocidad: es la velocidad de la onda de choque dentro de una columna de 1/1/4” de
diámetro. Varía de 1800 m/seg a 8000 m/seg, siendo considerados explosivos rápidos a aquellos
que tienen su velocidad de propagación de 5000 m/seg en adelante. Cuantos mayores son las
velocidades de propagación, menores los trozos de la roca que se producen en la onda.
3- Sensibilidad: se los debe poder manejar y almacenar con la máxima seguridad pero al mismo
tiempo deben explotar en cualquier estado por la acción de los detonadores.
4- Inalterabilidad: por variaciones de temperatura o acción del agua: debe poder explotar en
condiciones de humedad e incluso bajo agua, aunque sensible a altas y bajas temperaturas debe
ser in congelable pues explosivos congelados son muy sensibles y peligrosos.
5- Gases tóxicos: los explosivos que producen gases tóxicos no pueden emplearse en lugares de
escasa o difícil ventilación, como por ejemplo la pólvora negra y productos anormales en
excavación de túneles.
6- Inalterabilidad física y química con el tiempo.
7- Densidad: varía de 0,65 a 1,55 e indica una concentración mayor o menor del explosivo, que
permite regular la potencia.
8- Plasticidad: tiene más importancia en usos militares que industriales.
TIPOS COMERCIALES DE EXPLOSIVOS
Pólvora negra y explosivos similares:
-Está compuesta de 70-75% de salitre (nitrato potásico, elemento activo); 12,5-15% de carbón y
12,5-15% de azufre.
-Tiene un peso específico de 1,4 a 1,5 gr/cm3. En obras se suele usar la más económica cuya
composición es de 62 – 20 y 18 % de los elementos componentes.
-La fuerza explosiva es de 400 a 500 atmósferas y la temperatura de los gases alcanza unos
2700ºC, y son estos el anhídrido carbónico y nitrógeno, ambos tóxicos en proporciones
importantes.
-Este explosivo genera mucho humo, es insensible a variaciones de temperatura pero mojada o
húmeda se altera totalmente, no pudiendo usarse en barrenos con humedad.
-La pólvora es de explosión lenta y produce pedazos grandes de roca.
Productos de explosión rápida: son la nitroglicerina, la dinamita, gelatina y gelatina dinamita.
*La nitroglicerina: es un compuesto de glicerina, ácido nítrico y ácido sulfúrico. Su potencia alcanza
a unas 26000 atmósferas. Es un líquido venenoso de color claro a amarillento, no soluble en agua
pero si en éter y alcohol. Se congela entre 6 y 8 ºC.
*La dinamita: es un explosivo de nitroglicerina y tierra de infusorios calcinada y molida.
Normalmente tiene 75 % de nitroglicerina y 25% de tierra calcinada (molida y tamizada).
-En esta forma la nitroglicerina es mucho menos peligrosa pero puede helarse y resultar peligrosa
por ser sensible al roce y choque, por lo que debe almacenarse en lugares protegidos del frío.
-Sustituyendo la base inerte (tierra calcinada) por una base activa, el nitrato de celulosa, se logró
aumentar la potencia, con una proporción de 90 a 93% de nitroglicerina y 10 a 7% de nitrato de
celulosa. Es una sustancia gomosa de color amarillo claro con una densidad de 1,55 a 1,60 gr/cm3.
Se emplea en rocas muy duras. La dinamita-goma es el explosivo industrial más potente pero su
rendimiento baja con la edad.
* La gelatina-dinamita: está compuesta por el 40 al 90 % de aceite de gelatina (mas del 93 % de
nitroglicerina y del 3 al 6 por ciento de nitrato de celulosa) y el resto (del 60 al 10%) por una
mezcla formada por el 70 al 80 % de salitre y el 30 al 20 % por harina de carbón, obteniéndose en
base a las proporciones, explosivos con diferentes potencias.
Explosivos amoniacales: a base de cloratos, percloratos, y nitratos de amoniaco. Son más
económicos que los antes citados, pero mucho más peligrosos.
-Se utilizan también un líquido explosivo a base de nitroglicerina, perfectamente seguro para su
manipulación y almacenaje (se puede bombear), que se puede fabricar con la viscosidad deseada.
Nitrato de amonio: independientemente a su actual uso como explosivo es un producto
comercial utilizado como fertilizante en agricultura.
-La denominación del nitrato de amonio como explosivo es ANFO y ya compite en el mercado de
explosivos con la dinamita.
-Es el mismo producto usado como fertilizante el usado como explosivo, sobre todo si se le
adiciona un 5% al 6% de gasoil (diesel), obteniéndose el máximo de potencia, con la mínima
producción de gases. (Amonio+Nitrato+Fuel+Oil=ANFO)
-La velocidad de propagación está entre 2500 y 5000 m/seg.
-En cuanto a las características de la ANFO, se puede decir que:
*tiene la misma potencia que la dinamita
*Produce mejor fragmentación de la roca
*exige menor tiempo de cargamento
*presenta en muchos casos gran insensibilidad a choques
*la producción de gases tóxicos es pequeña, comparándolo con la dinamita
*el cargamento se hace vertiendo la mezcla en el agujero
*pero, el explosivo puede ser afectado por el agua si esta sobrepasa los 9%
*según se adicione 40% de nitrato de sodio se tiene AN-SN-FO que ofrece mayor potencia que el
ANFO
*para detonar debe ser cebado con dinamita o gelatina.
Polvorines: son los lugares de almacenaje de los explosivos que deben cumplir estrictas
condiciones de seguridad establecidas aquí por la DIMABEL:
*Deben estar a determinada distancia de la población o de caminos públicos.
*Deben estar protegidos por muros cortafuegos
*El edificio deberá tener muros de mampostería, bien ventilado, cubierto con techo ligero
*El piso debe ser de madera, construido sobre cámara de aire
*Las paredes, hasta la altura de dos metros deben estar forradas de madera
*Las ventanas, cerradas por rejas de madera y protegidas por una tela metálica para evitar la
entrada de ratas y topos que se comen la dinamita (dulce)
*Todos los polvorines deben estar provistos de pararrayos
*La iluminación artificial se logra con lámparas de seguridad o eléctricas con vidrio grueso
*Los explosivos han de estar protegidos del sol y la lluvia
*Las cajas se deben colocar separadas por listones gruesos y en caso de superposición, la altura
total sobre el suelo no será mayor a 1,50 metros
POTENCIA DE LOS EXPLOSIVOS NORMALES O COMUNES (CUADRO)
Explosivo; Calor producido por 1Kg. Calorias; Energía en Kilográmetros; Valor en relación a la
gelatina. %
Gelatina (7% de nitrato de celulosa) ; 1.640; 700.000; 100
Nitroglicerina; 1.580; 670.000; 96
Dinamita (70% de nitroglicerina); 1.290; 550.000; 79
Pólvora negra; 685; 290.000; 41
FORMAS DE EMPLEAR LOS EXPLOSIVOS.
*Colocando en espacios perfectamente cerrados, de manera que al provocarse la explosión, la
fuerza expansiva del gas origina una fuerte presión que venciendo la elasticidad, cohesión y peso
de la roca, la rampa y separa del resto.
*Los explosivos rápidos pueden producir dicho efecto colocándolos simplemente al lado de las
obras o rocas que se trata de desintegrar, por efecto de la onda explosiva.
LOS BARRENOS:
*La forma más común de emplear los explosivos en cámara cerrada son los barrenos que son una
serie de agujeros de diámetro y profundidad variable ejecutados manual o mecánicamente
(perforadoras, martinetes).
*La carga de explosivos se coloca en el fondo de dichos agujeros, con una altura tal que quede
arriba una longitud que permita un cierre perfecto del barreno con material escogido bien
comprimido de manera que por allí no salgan los gases de la explosión.
*La longitud de cierre no debe ser menor que 200 mm para 100 gr de carga y 50 mm más por cada
100 gramos de explosivos, con un máximo práctico de 500 mm.
*El cierre puede hacerse con arena fina o arcilla húmeda, terminando con yeso o cemento rápido
si el cierre no está bien hecho, por allí se perderá la fuerza de la explosión, produciéndose el
llamado “bocazo”.
*Los barrenos que no hayan explotado, nunca deberán ser vaciados, sino se lo deberá volar con
nuevos barrenos próximos a no menos de 25 cm del mismo.
*Los diámetros y longitudes convenientes de los barrenos dependen de la naturaleza de la roca y
de la forma de llevar al trabajo.
EL DESMONTE DE ROCAS:
*La bancada: es la forma más conveniente de efectuar la excavación en roca y consiste en dar al
terreno rocoso por medio de los sucesivos “fuegos” o explosiones, la forma compuesta de dos
planos horizontales –techo y piso- y un plano vertical (o casi) que se constituye en la cara (libre) de
bancada.
Una bancada bien dimensionada y ejecutada agiliza las taras y reporta mayor rendimiento y
producción.
*Plan de fuego: Está conformado por el conjunto de informaciones de las etapas sucesivas para la
ejecución del desmonte que consiste en la determinación de los datos para la ejecución de los
servicios:
- Diámetro del agujero de los barrenos
- Altura de la bancada
- Alejamiento de la fila de agujeros de la cara libre de la bancada
- Espaciamiento entre agujeros
- Razón de carga en función al tipo de roca y otros.
1- Diámetro del agujero:
Los agujeros de la misma fila de bancada tienen el mismo diámetro y está en función del quipo de
perforación utilizado.
O inversamente, se puede fijar el diámetro del agujero y buscar el equipamiento de perforación
compatible.
Esta relación tiene importancia porque a mayor diámetro de agujero, menor será la fragmentación
producida y así habrá dimensión de los bloques, lo que exige mayor capacidad del equipo de carga
y transporte.
Fórmula práctica de diámetro: relacionado a capacidad de cucharón de carga:
Q sub J = phi donde Q sub J= capacidad de carga en yarda3 y phi diámetro de agujero en pulgadas.
*Esta relación vale para granito y gneis usando gelatina especial como explosivo.
*Para la pólvora y perforación manual se puede usar la expresión en función a la altura de
bancada:
Phi= 2,34 + 0,02h; donde phi= diámetro del agujero en cm y h = profundidad del agujero en
metros.
*Para la dinamita: Phi= 0,70 a 0,75(2,34 + 0,02h)
En cuanto a la dirección de los agujeros, tenemos:
- Agujeros verticales (a plano) de desmonte
- Agujeros horizontales o de levante (de levante)
- Agujeros inclinados.
a- Los agujeros verticales: se utiliza en la mayoría de los casos donde las rocas no presentan
estratos fuertemente inclinados y no hay posibilidad de parar la perforación de las brocas por
dicho motivo u otra circunstancia.
LA BANCADA:
*El desmonte puede ser hecho en escalones (o frentes parciales), la perforación es del orden
entre 6” a 8” para roca dura y de 4” a 6” para roca blanda para grandes desmontes.
*Los agujeros verticales pueden ser utilizados en variados servicios de desmonte destacándose en
las canteras.
*Permite atacar en camadas gruesas, especialmente en canteras donde se requiere la extracción
de grandes volúmenes. Se pueden atacar con 10 a 35 mts de altura o subdividirlas en escalones de
cinco a diez metros de altura.
b- Los agujeros horizontales o de levante: En terraplenados o movimientos de suelos viales u
obras de tierra, espesor y en realidad tienen una pequeña inclinación en relación al plano
horizontal.
*En las canteras y yacimientos, pueden emplearse en grandes espesores.
*Las cargas deben ser colocadas en la parte inferior del material a ser desmontado. Para ello el
agujero se inicia de 0,90 a 1,20 metros por encima de esa cota alargándose el agujero de 6,00 a
9,00 metros con una leve inclinación se alcanza el punto deseado.
*La extremidad inferior de los agujeros debe ser ensanchada, usando para ello pequeñas cargas,
hasta diámetros del orden de 5 a 6 veces el diámetro del agujero. La cámara así formada, debe
recibir la carga de explosivo que puede ser del orden de 0,7 a 2,3 Kgr.
c- Agujeros inclinados: para casos especiales.
Alturas: la altura de los agujeros es la distancia entre los planos del piso y techo de bancada.
*Con perforadoras manuales, generalmente las alturas no pasan de 4 metros mientras que con las
perforadoras mecánicas se pueden llegar de 4 a 8 metros y más según el equipo utilizado.
Fórmula empírica de Altura de Agujeros Verticales: h’= h + 0,3V; donde h’es la longitud real
necesaria en metros, h es la longitud sin la sub-perforación en metros y 0,30V es el exceso de
perforación para garantizar y V es la distancia de la cara libre
Fórmulas particulares de Alturas.
-Para cara vertical: h’=h+ 0,3V
-Para cara inclinada 3:1 : h’= 1,05h+0,2V
-Para cara inclinada 2:1 : h’=1,12h + 0,2V
-Se ha verificado economía de explosivos con caras inclinadas en el orden de 1% para cada grado
de inclinación.
2- Distancia: de la 1ª fila de agujeros a la cara libre de la bancada se pueden calcular en función al
diámetro:
Vmax= 45.phi o V’= (0.8 a 0.9)Vmax; pudiendo utilizarse la relación Vmax= phi donde V es en
metros y phi en pulgadas.
En función de la altura de Bancada tenemos:
V= Vt- 0.02h para línea única.
V= Vt-0.05h para líneas múltiples, donde Vt es el alejamiento teórico (para agujeros
perfectamente alineados)
Sobre este dato, Antonio López Pereira recomienda (cuadro):
Altura del Frente (m) ; Distancia de la Primera Fila (V) ; Nro de filas
6,00 a 9,00 ; 1,80 a 2,50 / 1,20 a 1,80 ; 1 - 2
9,00 a 12,00 ; 4,50 a 3,60 ; 4 - 5
12,00 a 15,00 ; 5,50 a 4,30 ; 2
15,00 a 27,00 ; 6,00 a 4,90-5,50 ; 1
20,00 a 36,00 ; 7,50 a 6,00 ; 1
Espaciamiento entre Barrenos:
Es la distancia entre los agujeros de la misma fila (paralela a la cara de la Bancada): “E”.
En general E = 1,3V
Esta relación indica que al aumentar el espaciamiento “E” entre agujeros, disminuirá “V” y la roca
quedará más fragmentada siendo los bloques menores. Inversamente, al reducir “E”, V aumentará
y la fragmentación disminuirá y los bloques serán mayores.
Cargas unitarias: (Kgr/m3)
Es la cantidad de explosivo necesaria para el desmonte de 1m3 de roca.
En el manual de perforación de roca, de Curt Hermann se presentan los siguientes valores
(cuadro):
Tipo de Roca - Cargas unitarias (gr/m3)
Granito, Gneis, Basalto - de 180 a 270
Roca Descompuesta - de 250 a 340
Arenisca y rocas sedimentarias- de 200 a 300
Hematita compacta - de 100 a 135
Piedras calizas- de 75 a 110
Según el curso de ingeniería I.C. Caballero:
Para roca basáltica: 300 a 350 gr/m3
Para roca granítica: 350 gr/m3
Para roca cuarcitas: 250 gr/m3
Para arenisca compacta: 300 a 350 gr/m3
Para tosca y materiales amorfos: 200 gr/m3
MATERIAL FRAGMENTADO
El material fragmentado por las explosiones, debe ser retirado del local, sea para operaciones de
machaqueo o simplemente para dejar libre el espacio.
La remoción de escombros, exige las operaciones de carga y transporte. Para la operación de carga
se utiliza el equipamiento tradicional del terraplenado. El dimensionamiento de ese equipamiento
de carga, debe llevar en cuenta el equipamiento de perforación, el cargamento debe estar de
acuerdo con los fragmentos producidos, evitando la acumulación del material en el lugar o la
ociosidad del equipamiento, tanto de transporte como de carga, e ahí su importancia.
Terrenos fluidos: en el cual la prion se ejerce sobre toda la sección del túnel, como si se tratase de
un liquido, en cada punto dependerá de su profundidad con arreglo a una ley de distribución
triangular, si solamente es una la densidad del terreno que actúa sobre la galería la fig.:a. si fuese 2
las densidades Pa y Pt, por ej.: caso de un túnel practicado en arena bajo un rio, la carga en un
punto de profundidad y bajo arena será fig.:b.
Pe.H + Pt.y = Pt.(y + (Pe/Pt).h)
Terrenos con cohesión: se complica al excavar una galería, no actúa sobre esta todo la masa, solo
lo hace una parte, limitada por una elipse según ritter, definida en la figura, en ella p es la relación
h=p/pt, donde p es la precio efectiva medida en el terreno y pt el peso del terreno, el valor de b,
eje menor de la elipse, puede determinarse admitiendo la hipótesis de kommebell de que a
grandes profundidades el plano de rotura es el bisector del de talud natural y el vertical, y
entonces: B= 1+ 2.H. cotg.((90+c)/2)
Pero aun delimitado el sólido activo que actúa sobre la bóveda, obtener el valor de los empujes,
solamente puede hacerse aplicando las hipótesis mas o menos arbitrarias, las mas corriente
consiste en suponer actúan como cargas verticales los pesos y como horizontales una cierta
fracción de las cargas verticales que se determinan experimentalmente.
Terzaghi supone q las cargas sobre el revestimiento del túnel se reparten de acuerdo ala fig.: para
los empujes horizontales por unidad de superficie se llego a;
Ph’= 3 por diez a la menos cinco por gama por (0.5. H sub 2 + H sub 1)
Ph=presión horizontal.
Gama= Peso por unidad de volumen
