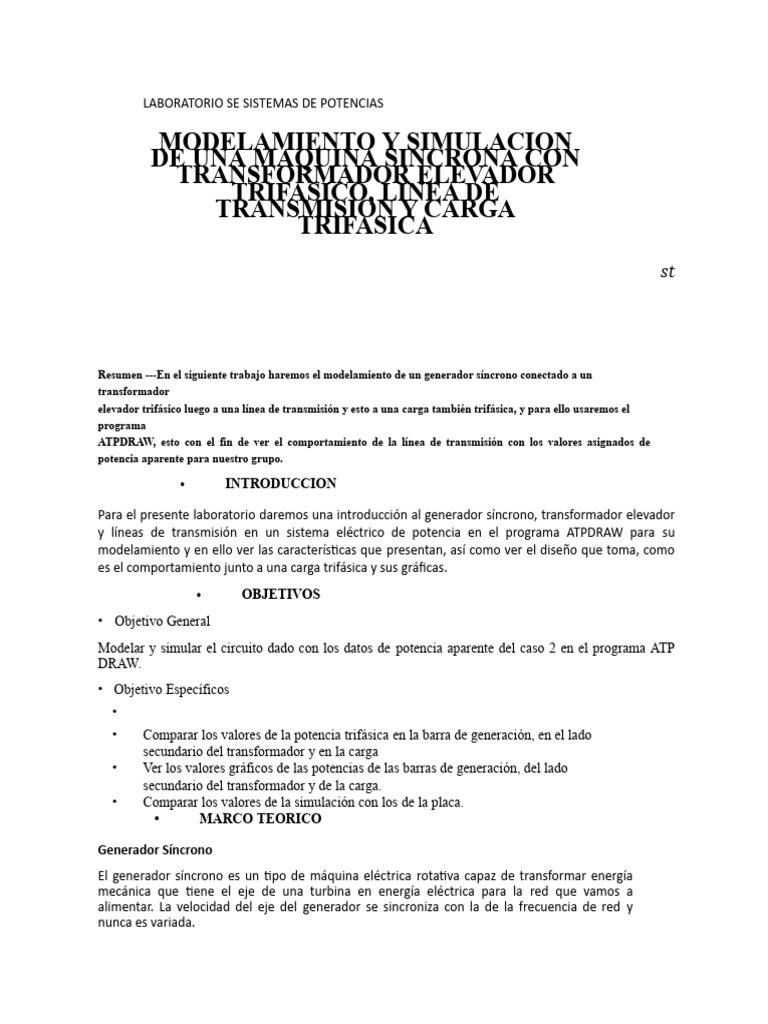

LABORATORIO SE SISTEMAS DE POTENCIAS

MODELAMIENTO Y SIMULACION
DE UNA MAQUINA SINCRONA CON
TRANSFORMADOR ELEVADOR
TRIFASICO, LINEA DE
TRANSMISION Y CARGA
TRIFASICA
𝑠𝑡

Resumen ---En el siguiente trabajo haremos el modelamiento de un generador síncrono conectado a un

transformador
elevador trifásico luego a una línea de transmisión y esto a una carga también trifásica, y para ello usaremos el
programa
ATPDRAW, esto con el fin de ver el comportamiento de la línea de transmisión con los valores asignados de
potencia aparente para nuestro grupo.

• INTRODUCCION

Para el presente laboratorio daremos una introducción al generador síncrono, transformador elevador
y líneas de transmisión en un sistema eléctrico de potencia en el programa ATPDRAW para su
modelamiento y en ello ver las características que presentan, así como ver el diseño que toma, como
es el comportamiento junto a una carga trifásica y sus gráficas.
• OBJETIVOS
• Objetivo General
Modelar y simular el circuito dado con los datos de potencia aparente del caso 2 en el programa ATP
DRAW.
• Objetivo Específicos
•
• Comparar los valores de la potencia trifásica en la barra de generación, en el lado
secundario del transformador y en la carga
• Ver los valores gráficos de las potencias de las barras de generación, del lado
secundario del transformador y de la carga.
• Comparar los valores de la simulación con los de la placa.
• MARCO TEORICO

Generador Síncrono
El generador síncrono es un tipo de máquina eléctrica rotativa capaz de transformar energía
mecánica que tiene el eje de una turbina en energía eléctrica para la red que vamos a
alimentar. La velocidad del eje del generador se sincroniza con la de la frecuencia de red y
nunca es variada.
La diferencia principal entre un generador síncrono y asíncrono es que con el síncrono
podemos controlar la potencia reactiva que cede o absorbe el generador gracias al circuito de
excitación, sin embargo, con la máquina asíncrona no podemos variar esta reactiva, solo nos
permite absorber potencia reactiva por parte del generador. Por ello, la máquina usada para la
generación de energía eléctrica es la máquina síncrona debido a este control de reactiva.

Transformador elevador
Uno de los principales componentes de estos sistemas son los transformadores de potencia que
permiten la exportación de energía en alta tensión a grandes distancias.
La falla de un transformador de potencia puede conllevar el colapso parcial o total de un sistema
eléctrico.
Líneas de transmisión
Las líneas de transmisión de alto voltaje permiten transportar la energía eléctrica a grandes distancias,
de una manera eficiente y segura, desde los centros de generación hacia los centros de consumo.
Los Parámetros Eléctricos de las Líneas de Transmisión son: la Resistencia R, Inductancia L,
Capacitancia C y la Conductancia G. La representación de una línea de transmisión por su longitud
puede ser: Corta, Media o Larga, modelado con parámetros concentrados o distribuidos, dependiendo
del tipo de análisis que se requiera en un sistema.

Línea de transmisión por su longitud

Líneas Cortas < 80Km
Líneas Medias 80 km - 240 Km
Líneas Largas >240km

• MODELAMIENTO

Datos del generador 138KV

Datos del transformador 13.8/138KV
Líneas de transmisión 138KV; 76.302 km

Circuito dado

Datos de la línea de área trifásica: 138KV; 76.302 km

Conductor ACSR 227.83mm2 y cable de guarda OPGW 93.33mm2

Datos para nuestro grupo

Tensiones trifásicas del generador, lado secundario del transformador y carga

Tensiones Trifásicas
Barra de Lado secundario carga
Generación del transformador
13800. 01∠ − 139078. 3∠109. 65 139323. 8∠109. 20
Grafica de tensiones trifásicas del generador, lado secundario del transformador y carga

corrientes trifásicas del generador, lado secundario del transformador y carga

Corrientes Trifásicas
Barra de Lado secundario carga
generación del transformador
267. 4479∠16. 82 26. 52955∠164. 54 16. 8867∠88
Grafica de corrientes trifásicas del generador, lado secundario del transformador y carga

potencias trifásicas del generador, lado secundario del transformador y carga

Potencias Trifásicas
Barra de Lado secundario Carga
Generación del
transformador
824597. 2 − 𝑗1 866338. 1 − 𝑗12 899211. 8 + 𝑗3
De los daros obtenidos de la simulación tenemos los máximos parámetros en tensión corriente y
potencia vs. Datos de placa.
Comparando con los datos de la placa

Datos de la simulación

Tension Corriente
Barra de 13800. 01∠ − 40 267. 4479∠16. 82
Generación
Lado 139078. 3∠109. 65 26. 52955∠164. 54
secundario del
transformador

• CONCLUSIONES
1.- para las comparaciones numéricas en el caso 2, tenemos una disminución de la corriente
significativamente de 1 a 5 aproximadamente, esto debido al cambio de carga inductivo que se
hizo en el lado secundario
2.-Gracias a las graficas podemos darnos cuenta del comportamiento de la corriente y la
tension segun en el lado secundario, conlcuyendo que para una carga resistiva, el desfasaje no
tiene alteraciones. Para una carga inductiva la corriente tiende a tener un retraso de 90° en su
curva senoidal y para una carga capacitiva la corriente tiene un adelanto de 90° con respecto a
la tension.
3.- Se pudo hacer una comparacion de los valores obtenidos en la simulacion y los datos
impresos de la placa, dando a conocer la importancia de ATPDraw tiene algunos calculos no
precisos, pero si dando a conocer valores cercanos para poder entender los fenomenos que
pasan en las sistemas de distribucion (transformador y lineas de trasmision) en este caso los
datos aproximados que conseguimos son de la carga y la tensión, en la corriente tenemos una
disminución significable
• BIBLIOGRAFIA

Juan David Zorrilla Henao, A. C.

(2020). Técnicas para el
diagnóstico de
transformadores de potencia:
Una revisión crítica.
Ingeniare. Revista chilena de
ingeniería, 1-2. Obtenido de
http://dx.doi.org/10.4067/S0718-
330520200 00200184
Juan Ramírez, K. C. (2020). Cálculo de
la distribución de voltajes en
las cadenas de aisladores de
una línea de transmisión de
500 kV utilizando el método
de los elementos finitos.
Enfoque UTE, 1-2. Obtenido
de
https://doi.org/10.29019/enf
oque.v11n3.619
Rodríguez Seco, J. J. (2022). Simulador
del generador síncrono con
acoplamiento a red. 8-9.
Obtenido de
https://hdl.handle.net/11441/140589

• ANEXOS
