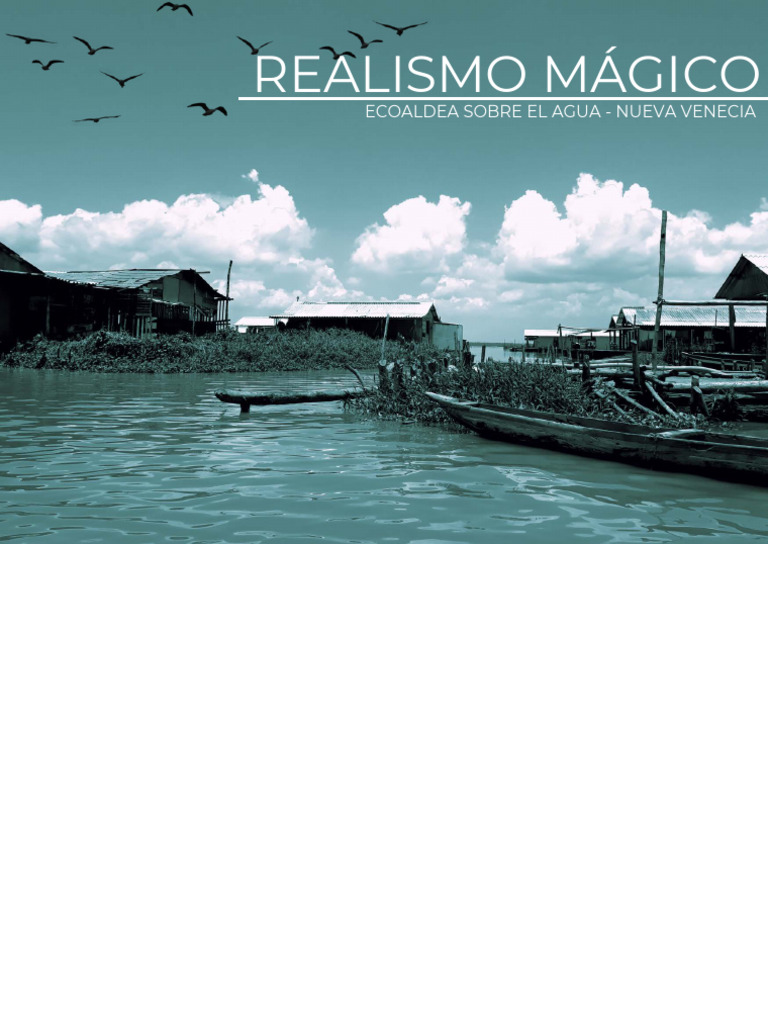

REALISMO MÁGICO

ECOALDEA SOBRE EL AGUA - NUEVA VENECIA

REALISMO MÁGICO
SOBRE EL AGUA

Mejoramiento integral y
restauración del paisaje
en Nueva Venecia, Magdalena

Dina Luz Peña Diaz

Barranquilla, Colombia
Junio, 2019
 AGRADECIMIENTOS
Son muchas las personas que han contribuido en el
desarrollo y conclusión de este proyecto pero
agradezco enormemente el apoyo de mi familia y mi
madre Ludis Diaz Ibañez que nunca dejo de creer en
mi. Así mismo, a la Universidad del Norte y a los
profesores de la escuela por las herramientas y
conocimientos que me han proporcionado durante
todo el pregrado.

Gracias.

ASESORES
Arq. Walberto Badillo
Ing. Pedro Romero
Arq. Sergio Chirivella
Existe un rincón en Colombia
donde se vive un Realismo Mágico.
Un corregimiento donde converge
la realidad y la fantasía,
donde sueñan sobre el agua de la ciénaga
y bajo el cielo azulado,
donde las puestas de sol se ven sobre el agua
y se duerme con millones de estrellas.
-D-
- D - Dina Luz Peña Diaz
 CONTENIDO

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Problemáticas del lugar . . . . . . . . . . . . . . . . . . . . 16
Planteamiento del problema . . . . . . . . . . . . . . . 5
1. Escala Macro
Justificación . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2. Escala Inter
Objetivos . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3. Escala Micro
Alcances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Análisis de Indicadores . . . . . . . . . . . . . . . . . . . . 17
Hipótesis . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1. Indicador Macro
Marco Teórico . . . . . . . . . . . . . . . . . . . . . . . . . 8
2. Indicador Micro
1. Ciénaga Grande de Santa Marta
Concepto PAISAJE . . . . . . . . . . . . . . . . . . . . . . . 19
2. Nueva Venecia
Propuesta prospectiva . . . . . . . . . . . . . . . . . . . . 20
3. Palafito
1. Macro
4. Paisaje
2. Inter
5. Ecoaldea
3. Micro
Contextualización . . . . . . . . . . . . . . . . . . . . . . 14
- Dotación de uso mixto (cultural - recreativo - social)
1. Ubicación
- Módulo de saneamiento y servicios para la vivienda
2. Contextualización climática
palafita.
3. Contextualización histórica
4. Contextualización ambiental
Bibliografía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
5. Contextualización social
 INTRODUCCIÓN
Colombia es el país que ocupa el segundo lugar en
biodiversidad en el mundo y cuenta con esto como principal
patrimonio por la gran variedad de ecosistemas que contiene.
Sin duda alguna, al hablar de biodiversidad implica no solo en
los recursos naturales, sino también en las manifestaciones de
la vida en la cultura, costumbres, dialectos y formas de vida.
Al norte del país, en la región Caribe se encuentra ubicado el
complejo lagunar de la ecorregión Ciénaga Grande de Santa
Marta (CGSM)WD. Un sector de gran importancia ecológica y
económica, puesto que convergen 2 ecosistemas en un solo
lugar, el Bosque Seco Tropical (BST) y Manglar, los cuales
tienen fuentes híbridas, humedales y vegetación, en especial
de mangle, que permiten la reproducción de especies
acuáticas y son refugio de aves migratorias y nativas.
Adicionalmente, este sector cuenta con asentamientos
humanos de tres corregimientos palafitos, como son: Nueva
Venecia, Buenavista y Trojas de Cataca, quienes tienen el
potencial para la producción de alimentos, el ecoturismo y la
acuicultura.
4
Nueva Venecia es el corregimiento más grande sobre el complejo
lagunar que ha sido testigo de diversos factores naturales y
antrópicos que han afectado a esta ecorregión, causando daños
ambientales con el aumento de salinidad y resequedad en los
suelos, pérdida de manglar, de la biodiversidad y el recurso
pesquero. No obstante, resaltó la singularidad de esta comunidad
anfibia y por ser un lugar donde converge la realidad y la fantasía,
es el núcleo de estudio, análisis y desarrollo de propuestas
proyectuales en dicho corregimiento. Dada la importancia de esta
ecorregión en Colombia, su biodiversidad y las problemáticas
ambientales a causa de las actividades humanas que afecta su
dinámica, ha sido estudiada desde mediados del siglo XX.
Las problemáticas ambientales y socioculturales hacen necesario
generar respuestas desde la arquitectura que ayuden en la
mejora global del territorio. Por esto, el proyecto tiene como
objetivo plantear una propuesta desde la escala macro, inter y
micro que intervengan dentro de los conceptos de sostenibilidad
y ecoaldea en el mejoramiento integral y recuperación del paisaje
de Nueva Venecia sobre la Ciénaga Grande de Santa Marta.

Nueva Venecia es un corregimiento palafito que está inmerso en
el olvido sobre la Ciénaga Grande de Santa Marta y ha tenido que
enfrentar diferentes problemáticas sociales, económicas, de
orden público y ecológicos, que se logran identificar desde el
análisis de diferentes escalas: escala macro, inter y micro. del sitio
y la comunidad, los cuales no ha permitido un desarrollo objetivo
de la población. Inicialmente, desde la escala macro, se
determinan los problemas a nivel urbano de la población, y se
identifican que debido al emplazamiento sobre el agua y lejos de
la tierra firme, no ha tenido una planificación urbana para el
funcionamiento, sino como un asentamiento sin proyección. Es
así como se evidencia la falta de planeación urbana, de espacios
públicos de interacción, recreación y falta de sendas que
permitan la conexión mediante un flujo peatonal. Seguidamente,
desde la escala inter se demarca el ámbito social y ambiental.
Donde se reconoce entre los factores sociales los altos índices de
pobreza, el bajo nivel de educación y acceso limitado al
corregimiento. Entre los factores ambientales, se observan los
problemas que afectan la calidad de vida del agua de la ciénaga y
así a las especies existentes por causa del vertimiento de
desechos y el mal uso de los recursos naturales existentes.
PLANTEAMIENTO DEL PROBLEMA
Nueva Venecia, Magdalena
2019
La población se dedica a la pesca como sustento diario y, sin
espacios para la distribución y venta. Sin embargo, la pesca
es una de una de las causas del asentamiento de la
comunidad en la Ciénaga Grande de Santa Marta, pero cabe
subrayar que esta actividad y otras externas han afectado
ambientalmente el ecosistema de los manglares.
Y desde la vista micro se definen las problemáticas a nivel
espacial y del habitar, puesto que las viviendas palafitas
como tipo de arquitectura vernácula no han sido valoradas
como patrimonio de la Ciénaga Grande de Santa Marta, ya
que son un agente fundamental en la identidad de la
comunidad. Estas viviendas han sido construidas por los
mismos habitantes del lugar, ha generado problemas
constructivos y de estabilidad. Además, carecen de agua
potable y se encuentran en un estado marginal.
Por tales razones, surge la pregunta problema del proyecto
de grado:
¿Qué factores se deben intervenir para el mejoramiento
integral del paisaje y atribuirle un valor agregado a Nueva
Venecia?
5
 JUSTIFICACIÓN OBJETIVOS

La construcción en palafito es una arquitectura que surge del Objetivo General

agua, cuya particularidad no sólo radica en su emplazamiento o Diseñar una propuesta desde la escala macro, inter y micro
en la relación del diseño con el hábitat, sino también por el hecho que intervengan dentro los conceptos de sostenibilidad y
de perdurar en el tiempo como modelo para las comunidades ecoaldea en el mejoramiento integral y recuperación del
anfibias, las cuales son asentadas en lugares cercanos o sobre paisaje de Nueva Venecia sobre la Ciénaga Grande de Santa
fuentes híbridas. Este tipo de arquitectura, también, se puede Marta.
definir como arquitectura vernácula, ya que ha sido producto de
la memoria colectiva, de soluciones de sostenibilidad, de la
tradición, cultura y de las técnicas constructivas ancestrales que Objetivos Específicos
caracterizan las distintas comunidades anfibias.
Indagar sobre los factores que afecta ambientalmente a la
La población de Nueva Venecia, a causa de su ubicación lejana
CGSM y a los habitantes de Nueva Venecia.
de las grandes urbes y su singularidad de habitar sobre el agua,
Identificar las características que hacen de Nueva Venecia,
como comunidad anfibia, ha desarrollado modos de vida,
un corregimiento particular y con potencial del
costumbres y demás determinantes sociales que la caracterizan
Magdalena.
antropológicamente en esta región. Dicho esto, se pueden
Reconocer el corregimiento como potencial para costa
identificar las esencias a proteger y el valor patrimonial que
Atlántica.
representa este corregimiento sobre la Ciénaga Grande de Santa
Salvaguardar la identidad del paisaje de Nueva Venecia.
Marta (CGSM).
Proponer una solución urbanística que solucione las
Nueva Venecia ha sido testigo de diferentes problemas y aún sí,
problemáticas de la producción agrícola.
ha permanecido en el tiempo. Las problemáticas, el gran
Plantear una dotación urbana de uso mixto (cultural -
potencial causado por su ubicación y su peculiaridad han
educativo – social).
despertado mi interés en realizar un proyecto prospectivo desde
Presentar una propuesta de módulo de servicio que
el diseño urbanístico y arquitectónico teniendo en cuenta las
responda a las necesidades básicas de una vivienda.
escalas de intervención (macro, inter y micro que son
mencionadas en el planteamiento del problema) para responder
en beneficio de la comunidad y el medio ambiente.

6
 ALCANCES

El presente proyecto pretende identificar los factores

sociales, culturales, históricos, arquitectónicos, urbanos y
ambientales de Nueva Venecia y sacarle el mayor provecho.
De igual forma, se abarcara la arquitectura presente en la
CGSM, que es el palafito y la comunidad de Nueva Venecia,
desde la escala macro, inter y micro.
Para el desarrollo de esta investigación, se plantean la
propuesta de un modelo urbanístico para el lugar, una
dotación de uso mixto y un prototipo modular para las
viviendas a favor del medio ambiente con el manejo de los
desechos.

HIPÓTESIS

Los impactos que se buscan mediante la propuesta de

modelo de urbanización, la dotación arquitectónica y la
propuesta de vivienda social son mejorar la calidad de vida,
garantizar la sostenibilidad autóctona, la preservación del
tipo de arquitectura, palafítica y cultural del lugar, restaurar
la imagen paisajística y urbana del lugar, y convertir este
sector poblado anfibio en un atractivo eco-turístico más
importante de la ecorregión, Ciénaga Grande y de
Magdalena, Colombia. Viviendas palafitas en Nueva Venecia
2019

7
 MARCO TEÓRICO
Colombia tiene muchos paraísos escondidos, secretos muy bien
guardados y lugares inexplorados que, a pesar de sus
desconocimientos, lo convierten en el segundo país más rico en
biodiversidad del mundo, cuenta con cinco regiones naturales y
con numerosos lugares mágicos, los cuales, acuden millones de
viajeros atraídos por elementos patrimoniales, ya sean materiales
e inmateriales. De igual forma, las diferentes culturas,
costumbres, dialectos del país y la variedad de ofertas turísticas
desde de la gente hasta los inigualables paisajes, son los grandes
atractivos de este territorio diverso y rico en recursos naturales. El
territorio colombiano cuenta con escenarios en medio de la
selva, en el desierto, entre las montañas y demás, pero en el la
región Caribe hay un lugar que es centro de vida de la flora y la
fauna de nuestro país, ese lugar se llama La Ciénaga Grande de
Santa Marta.
Según Ministerio de Ambiente y Desarrollo Sostenible (2017) la
Ciénaga Grande de Santa Marta es una laguna de agua salada,
formada en tierras bajas y continuas al mar, se encuentra
ubicada en el departamento del Magdalena y se considera como
uno de los complejos lagunares más grandes del país, fue
declarada Reserva de Biosfera en el año 2000 por la UNESCO.
La Ciénaga Grande de Santa Marta es la laguna costera más
grande y productiva del Caribe Colombiano. En su extremo sur,
un territorio lleno de manglares, ciénagas, y bosques anfibios con
fuertes influencias de aguas marinas se encuentra el bello
Santuario de Fauna y Flora, donde el clima es cálido y seco y la
temperatura promedio es de 29 grados centígrados.
(Organización Colparques)
8
El Ministerio de Ambiente y Desarrollo Sostenible (2017)
encuentra que el Santuario de flora y fauna CGSM se conforma
por ecosistemas de:
• Manglar: Las tres especies de mangles más comunes en la
Ciénaga son el mangle salado (Avicennia germinans), el mangle
amarillo (Laguncularia racemosa), el mangle rojo (Rhizophora
mangle) y en ocasiones el mangle bobo (Conocarpus erectus).
También se puede encontrar diferentes especies vegetales que
pueden asociarse al manglar como el Helecho de angle y la
enea.
• Bosque seco tropical: Ecosistema que alterna climas
estacionales lluviosos con climas secos más prolongados,
protegen los suelos contra la erosión y son importantes para el
ciclo hidrológico en la absorción, almacenamiento y liberación
de agua lluvia y freática.
• Bosque ripario o de vega: Su vegetación se presenta en
terrenos inundables, cerca de riberas de ríos y arroyos.
Estas ciénagas son consideradas de gran importancia ecológica
y socioeconómica, pues amortiguan los efectos de las
crecientes y arrastre de sedimentos de los ríos que bajan de la
vertiente occidental de la Sierra Nevada de Santa Marta y los
caños que se desprenden del río Magdalena. Estos humedales y
los bosques de mangles que los rodean contribuyen a la
reproducción de peces, crustáceos y moluscos, además sirven
de refugio y hábitat para aves migratorias y nativas y otras
especies de fauna. (Aguilera, M, 2011)
El Santuario de Flora y Fauna Ciénaga Grande de Santa Marta
se originó como una bahía costera modificada por la formación
gradual de una barra, o flecha marina que facilitó
asentamientos humanos, generando una abundante variedad
de recursos pesqueros. Sobre las riberas de la Ciénaga Grande
están las poblaciones de Tasajeras, Palmira, Isla Rosario, Pueblo
viejo y los poblados lacustres de Nueva Venecia, Buenavista y
Trojas de Cataca. Estas últimas constituyen un singular
testimonio del acondicionamiento al medio ambiente.
(Organización Colparques)

Sin embargo, muchos desconocen este patrimonio ambiental, y

tal desconocimiento puede ser atribuido y causado a dos
realidades que ha vivido el país: Primeramente, el poco valor
que la clase dirigente del país ha otorgado a su principal
patrimonio por causa de la visión de desarrollo inconsciente y
depredador por los recursos naturales y dos, el conflicto armado
durante más de 50 años, tiempo en el cual, muchas de las
bellezas y maravillas ambientales, ya sean espacios y especies,
fueron inaccesibles para la mayoría de colombianos y tenemos
el claro ejemplo de Nueva Venecia, pueblo lacustre.
En este sentido, Romero hace una descripción de los pueblos
lacustres en la ciénaga (1970, pp. 34-45) siendo la misma que se
conserva en la actualidad. El poblado palafito más grande es
Nueva Venecia que tiene iglesia, inspección de policía, escuela,
tienda, botica, gallera y cantina con billares (lugar que llaman
“clu”). A los sectores los denominan barrios, cuyos nombres
coinciden con un punto de tierra firme o de la ubicación
geográfica. Por ejemplo, en Nueva Venecia, barrio “arriba” para
referirse al sur; barrio “abajo” al norte. El poblado es de forma
circular y en el centro es donde está el mayor movimiento de
comercio y sitios de diversión. De ahí que las entradas de las
casas miran al centro. Las calles son lacustres y el medio de
transporte es la canoa, que con frecuencia la comparten con los
vecinos.
Ciénaga del Pajaral / Nueva Venecia
2019
El medio de comunicación directa es la voz alta para superar el
obstáculo del agua e interactuar con los vecinos. Las
construcciones están hechas con estacas, las paredes son de
maderas, los techos de paja o tejas de eternit. Las viviendas
tienen cuartos, letrinas, tambos con techados de paja donde
tienen cocina, paila para lavar, animales domésticos y el lugar
donde comen y reciben visitas, además algunas cuentan con
patios donde guardan las canoas. Las mejores construcciones
pertenecen a los comerciantes o “fresqueros” (compradores de
pescado). El mobiliario está conformado por hamacas, catres,
baúles o escaparates, sillas, mecedoras y mesas. Algunas casas
están pintadas de colores vivos, tanto en el exterior como en el
interior.
Las comunidades asentadas no tenían noción de propiedad del
espacio, más sí de sus viviendas que eran adaptadas para

9
 conservar una temperatura agradable, guardar sus pertenencias La contaminación del agua por la falta de infraestructura
y tener cierta privacidad. Las viviendas no tienen fronteras y el sanitaria de los asentamientos humanos, localizados en la vía
agua es el único referencial, que no pertenece a nadie. (Romero, Ciénaga-Barranquilla (Tasajera, e Isla del Rosario) y al interior
1970). En un inicio aquellas viviendas estaban soportadas sobre de ella (los poblados palafitos de Bocas de Aracataca,
estacas clavadas en el fondo de las ciénagas, que sobresalían por Buenavista y Nueva Venecia).
encima del nivel del agua, a las cuales les colocaban un cobertizo Los residuos de agroquímicos (nutrientes, plaguicidas)
de dos aguas que llegaba hasta el nivel del agua de manera que utilizados por la agroindustria localizada en las zonas
el techo les servía de pared. Fue así como se formaron los cercanas a los caños (Corpamag, 2009 pp.1-2).
actuales pueblos de palafitos de Nueva Venecia, el cual es foco
de atención en nuestro proyecto, Buenavista y Bocas de La principal característica tipológica de los palafitos es, sin lugar
Aracataca. (Angulo, 1978) a dudas, la construcción sobre palos o pilotes, los cuales pueden
ser de madera o caña (especies vegetales propias de medios
Los pobladores de Nueva Venecia han construido una intrínseca lacustres y lagunares) y, en los últimos tiempos, de hormigón
inter-relación cultural con su entorno, marcando bases en su y/o acero, con el fin de responder a la necesidad de elevar una
contexto histórico específico, en las prácticas cotidianas, en el plataforma habitable sobre el nivel de suelo o para protegerla
uso de los espacios y en la construcción de significados sobre los de eventuales inundaciones, y en menor medida, del ataque de
mismos, perpetuando así una permanencia de los habitantes en animales salvajes. (Bahamón, A; Álvarez, A., 2009) Los palafitos
un espacio que no ofrece unas condiciones básicas que se adscriben a la arquitectura vernácula. Su nombre proviene
satisfagan a una población. (Carreño, G, 2012). No obstante, su del término italiano palafitta que, a su vez deriva de la expresión
condición de vida es precaria y en baja calidades ya que no latina palaficta “palos hincados”. (Morant, M; Villota, M; Viñals,
cumple con las necesidades básicas en una vivienda, las cuales M., 2015). La construcción de esta tipología de viviendas utiliza
en la actualidad no están en las mejores condiciones pero con un materiales autóctonos y de fácil extracción, como lo son el
patrón y diseño arquitectónico que solo nace del lugar. barro, madera, caña, paja, palma, bambú, etc. los cuales al ser
biodegradables desaparecen fácilmente. (Morant, M; Villota, M;
Sin embargo, dicho asentamiento ha generado impactos Viñals, M., 2015)
negativos que según Aguilera, M. (2015) ha afectado en la flora y
fauna de este ecosistema acelerado por las siguientes causas: Entendiendo esto como parte paisaje y del territorio tal como la
percibe la población, cuyo carácter sea el resultado de la acción
La creciente población humana en condiciones de pobreza, y la interacción de factores naturales y/o humanos definiéndolo
que genera la pérdida de biodiversidad por la intensa como paisaje según el Convenio Europa (2000). Y a los efectos
explotación de los recursos, como los ícticos, ya que cada vez del presente Convenio: por “protección de los paisajes” se
más personas se dedican a su extracción. entenderán las acciones encaminadas a conservar y mantener

10
 los aspectos significativos o característicos de un paisaje,
justificados por su valor patrimonial derivado de su
configuración natural y/o la acción del hombre;” (Consejo de
Europa, 2000)

Un paisaje cultural es un ámbito geográfico asociado a un

evento, a una actividad o a un personaje histórico, y que
contiene, por tanto, valores estéticos y culturales. El proyecto de
un parque patrimonial implica garantizar en un determinado
paisaje cultural la preservación de sus recursos patrimoniales y,
al mismo tiempo, ponerlos al servicio de la reactivación
económica de la región. Del mismo modo que las ciudades
juegan un papel crecientemente importante en la era de la
información, muchos espacios asumen un protagonismo cada
Nueva Venecia
vez más relevante como lugares comunicativos. (Sabaté, J,
2019 2004)

Entendemos el paisaje cultural como una construcción

conceptual intermedia entre el paisaje construido por la mirada
y el territorio apropiado por los símbolos y significados de cada
sociedad. Es la transición entre el paisaje del viajero y el
territorio habitado del nativo. A medida que vamos recorriendo
el paisaje vamos entrando al territorio. Pasamos de la unidad y
homogeneidad paisajística a la complejidad y diversidad del
territorio. (Ferro, G, 2009)

Las condiciones de vida en el mundo están en un constante

cambio, cada día hay más personas que deciden tratar de
construir alternativas diferentes descubriendo, aprovechando,
renovando, innovando, y sobre todo volviendo a valorar la
naturaleza y las costumbre y usos de las comunidades
tradicionales. Una Ecoaldea es un asentamiento sostenible en

11
Economía en Nueva Venecia
2019
 un medio urbano o rural, que respeta y restaura el sistema son ecosistemas. Un sistema es un conjunto de elementos
circulatorio de los cuatro elementos, tierra, agua, fuego y aire, en físico-químicos que interaccionan.
la naturaleza y en las gentes. Estos cuatro elementos abarcan
todos los aspectos de la vida humana: estructuras físicas (tierra), Si entre los elementos hay organismos biológicos, al sistema lo
infraestructura (agua), estructuras sociales (fuego) y cultura (aire). llamamos ecosistema. El tamaño no importa, en todos los casos
(Rodriguez, M., 2012) la definición se cumple. (Rueda, S, 2013). Una comunidad puede
ser sostenible en todos los casos bajo la definición de Flores, M
Las ecoaldeas, las comunidades sostenibles y los barrios con (2013) en un ecobarrio se fomenta la cohesión social a través del
elevada conciencia ecológica son los asentamientos ideales para aumento de los espacios públicos y de la promoción de
impulsar la nueva cultura. Y ésta no existe si no se comparte con actividades, principalmente de sensibilización medioambiental.
otros. Si intentamos trabajar a gran escala, la cosa se diluye en
abstracciones. Sólo a escala humana podemos descubrir a los La categoría de ecoaldea surge en 1991 en el momento de
demás y a nosotros mismos. (Gilman, R. 1995) fundación de la Organización Nacional de Ecoaldeas de
Dinamarca. En esa ocasión, Gilman definió la ecoaldea como Un
En la Conferencia Ecovillages and Sustainable communities: asentamiento sostenible, en el campo o en la ciudad, que
Models for the 21st Century, 1995, Fundación Findhorn (Reino respeta y restaura los sistemas circulatorios de los 4 elementos:
Unido), Robert Gilman integra a la definición de ecoaldea tierra, agua, fuego y aire, en la naturaleza y en la gente.
principios de la teoría del Desarrollo a Escala Humana, Comprende todos los aspectos para la vida humana:
planteando que una ecoaldea es a escala humana, o sea, un estructuras físicas (tierra), infraestructura (agua), estructuras
lugar donde conoces a los demás, un asentamiento integral, no sociales (fuego) y cultura (aire). (Citado en Ulises, 2008)
sólo una estructura de viviendas, agrícola o empresarial sino todo
ello a la vez, un asentamiento donde las actividades humanas Ha llegado el momento de que revisemos la forma en que
están integradas en el medio natural de manera inocua. Tan acomodamos nuestro alojamiento y actividades a la naturaleza.
importante como la relación con el medio natural es que el Necesitamos revisar cada una de las funciones que
asentamiento sea soporte de un desarrollo humano sano, y que necesitamos y que realizamos mediante la sustitución del
haya un sentido de celebración en él, como aquí en Findhorn. orden natural por un orden artificial. Es necesario hacer convivir
Finalmente, la clave de la sostenibilidad es que la vida de la los dos órdenes, no es posible seguir oponiéndonos al
comunidad pueda continuar indefinidamente en el futuro, de lo ecosistema, impidiendo el paso del agua al suelo, concertando
contrario, estaríamos hipotecando ese futuro. (Red Global de nuestros residuos para mandarlos lo más lejos posible,
Ecoaldeas-GEN, 2008) ignorando el ciclo solar, transportándonos constantemente en
una continua espiral de consumo de lugares y por tanto de
La ciudad, un barrio, un nuevo desarrollo, un edificio o una casa suelos. Ha llegado el momento de modificar la visión,

12
el momento de mirar y comprender. Se trata de dejar de
oponerse a los ciclos naturales, se trata del momento de
aprender de ellos. Hay que dejar pasar el agua, no oponerse a
ella. Hay que usar cada cosa y cada calidad para lo realmente
necesario. Asirnos a los ciclos para mejorar nuestra vida sin
poner en peligro su continuidad. (Hernández, A, 2009)
El turismo relacionado con los atractivos naturales,
denominado turismo de naturaleza —entre ellos el ecoturismo
— es el segmento de la industria del turismo con mayor
crecimiento a nivel mundial y genera el 7% del gasto por
Hacia el norte se localiza el Vía Parque Nacional Natural Isla de
Salamanca (VIPIS), de 56.200 hectáreas que están cubiertas por
manglares, bosques muy secos, enredaderas, plantas acuáticas,
asociadas a pantanos de agua dulce, y bosque ribereño, que
albergan una fauna diversa y abundante, y son una estación de
aprovisionamiento para las aves migratoria. En el sur, se localiza
un Santuario de Flora y Fauna, de 26.800 hectáreas, cuyo objeto
es preservar y conservar las especies de fauna y flora nacional
con fines científicos y educativos. (Aguilera, M, 2011)
Viviendas palafitas en Nueva Venecia
2019

turismo internacional. (Aguilera, M, 2011)

En este sentido Aguilera, M (2011) resalta que la Organización

Mundial de Turismo (OMT) define el turismo de naturaleza
como “Viaje responsable que conserva el entorno natural y
sostiene el bienestar de la población local”. El turismo
ecológico o ecoturismo es un subsector del turismo de
naturaleza que privilegia la preservación y apreciación del
medio natural y la cultura, al igual que favorece la
recuperación económica y social de las zonas rurales. Además,
busca que el viaje tenga un bajo impacto en el medio
ambiente y pretende reducir el consumo de recursos
naturales. El viajero amante de este turismo tiene una actitud
de interacción, integración y respeto por el medio ambiente,
las personas y las costumbres del lugar visitado. Algunas de las
actividades practicadas por este segmento son: la observación
de los ecosistemas y la fauna, el senderismo interpretativo,
talleres de educación ambiental y el safari fotográfico. La
ecorregión de la CGSM cuenta con la variedad paisajística y de
riquezas ambientales para desarrollar un turismo de
naturaleza como el ecoturismo.

13
 CONTEXTUALIZACIÓN
N

1. Ubicación

Colombia Ciénaga, Magdalena

SitioNuevo
Nueva Venecia
Vista aérea Nueva Venecia
La Ciénaga Grande de Santa Marta se encuentra en el sector 2019

central de la costa atlántica, entre la rivera del río Magdalena
y la Sierra Nevada de Santa Marta en el departamento del
Magdalena.
Nueva Venecia es corregimiento de Sitio Nuevo y se
encuentra exactamente sobre la ciénaga del Pajaral con una
extensión aproximada de 1,3 Km2 y es conformado por
380 viviendas palafitas, construidas con materiales locales y por
sus propios habitantes.
Nueva Venecia sufre está en un estado de abandono, atraso y
pauperización debido a su ubicación geográfica, la cual, los
mantiene fuera de la urbe y aislados de los grandes centros
urbanos y del desarrollo.

2. Contextualización climática 3. Contextualización histórica

Clima: Cálido seco Nueva Venecia es el
Humedad Relativa 56% asentamiento palafito
Brisas: Noreste más antiguo sobre la
Temperatura media: 33°C ciénaga y ha sido
Con excepción de la región montañosa donde se presentan testigo de todos los
todos los pisos térmicos, desde el cálido en las partes bajas acontecimientos que
hasta el glacial en las cumbres de la Sierra Nevada de Santa han sucedido e
Marta. influenciado en el
Ecosistemas: Manglar y Bosque Seco Trópical sector.

14
4. Contextualización ambiental

Sierra Nevada de
Santa Marta

Ciénaga, Grande Zona Bosque Seco

De Santa Marta bananera Tropical

Perfil del sector de la Ciénaga Grande de Santa Marta

Acerca de 276 especies de vegetales terrestres, 12 de

vegetales acuáticps, 3 de mangle, 300 tipos de algas
fitoplantónicas, 144 especies de peces, 102 de moluscos,
26 de reptiles, 19 de mamíferos y cerca de 199 especies de
aves. De estas últimas, 35 son aves migratorias que
utilizan los humedales del complejo lagunar para habitar,
alimentarse y reproducirse.

15
 5. Contextualización social
El corregimiento cuenta con apróximadamente Agricultura
2000 habitantes con mayor población masculina y
niños. La población fue victima del conflicto
armado en Colombia, la cual, la hace victima de
desplazamiento forzado.
Recolección de
agua
Gran número de la población cuenta con bajos
niveles de educación, llevan largo tiempo viviendo
en el lugar y se dedican a las actividades que les
genera ingresos económicos como:

Agricultura - Oficios dompesticos - Recolección de

agua - Ecoturismo - Transportador - Pesca -
Cultivo de peces. Pesca

PROBLEMÁTICAS DEL LUGAR

Con base a la fragmentación de 3 escalas (Macro - Inter - Micro) se realiza el respectivo análisis y desarrollo del proyecto.
A continuación se mencionaran las problemáticas del lugar en as 3 escalas:

16
 ANÁLISIS DE INDICADORES
1. Indicador MACRO
El borde urbano - rural se define por el tipo de suelo existente Municipios cercanos a la ciénaga
que compone a todos los municipios cercanos de la ciénaga, Suelo rural - urbano
continuo a las delimitaciones de los suelos en protección y Suelo en protección (Reservas naturales)
cuerpos de agua. Cuerpos de agua
Conectividad fluvial / terrestre
Ciénaga Grande de Santa Marta . . . . . . . . . . . . . . . 4280 km2 Radio de asentamiento y movimiento
Ciénaga Pajaral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 km2 Nueva Venecia

17
 2. Indicador MICRO

18
Temática del proyecto: Mejoramiento integral y restauración del paisaje en Nueva Venecia, Ciénaga.

CONCEPTO

PAISAJE = ECOSISTEMA + COMUNIDAD + ARQUITECTURA

"Se entenderá como cualquier parte del territorio tal como la Entendiendo así las características que identifican al
percibe la población, cuyo carácter sea el resultado de la acción corregimiento y lo hacen singular a los demás. Se toma el
y la interacción de factores naturales y/o humanos." concepto de "Paisaje" como la sumatoria del ecosistema,
(Convenio europeo:, 2000) comunidad y arquitectura de Nueva Venecia.

Es así como se desarrolla la propuesta prospectiva en función a los factores a invertenir desde:

VISTA MACRO VISTA INTER VISTA MICRO

PROSPECTIVA MACRO PROSPECTIVA INTER PROSPECTIVA MICRO 19

 PROSPECTIVA MACRO

Nueva Venecia se encuentra ubicado entre 2 grandes ciudades de la costa Caribe colombiana que son conectadas por la troncal
del Caribe. Cuya arteria vehicular que tiene un flujo constante de personas. Siendo así, se plantean una solución desde la vista
MACRO (desde el factor: Ecosistema) en la declaración de reserva natural y recuperación de mangle, diseñar un corredor verde de
la costa atlántico, conectado a través de actividades ecoturíticas.

Nueva Venecia
Arterías vehiculares
Ciudades principales de la costa
conectadas por
la arteria vehicular Troncal del Caribe
Reserva natural: Corredor verde
Conectando:
- Parque Isla Salamanca
- Santuario de Fauna y Flora de la ciénaga
Grande de Santa Marta
- Parque Nacional Natural Sierra Nevada

20
21
 PROSPECTIVA INTER

22
 PROSPECTIVA MICRO

R e a l i s m o M á g i c o

23
 PROSPECTIVA MICRO

Vivienda palafita
Espacios verdes
Dotación

La prospectiva micro va en función de proyectar a

Nueva Venecia como una ecoaldea.
Se propone desde la vista MICRO:

- Una restauración de las edificiaciones ya existentes

bajo los mismos criterios de diseño anteriores pero
mejorando la calidad de vida de las personas.
- Una valoración del tipo de arquitectura palafita
existente como patrimonio del lugar.
- Crear un plan de ordenamiento territorial con planes
a favor del desarrollo de la comunidad, como:
- Una dotación de uso mixto (cultural - social -
recreativa) para el corregimiento.
- Un módulo de servicios que controla el vertimiento
de los desechos de la vivienda a la ciénaga.

24
 PROSPECTIVA MICRO

Bloques en plástico Columnas en plástico

tomando como referencia tomando como referencia
a la mampostería. a la mampostería confinada.

1 mt

0.8 mt

0.6 mt

La arquitectura nace del lugar pero con la tecnología apropiada. 25

 DOTACIONAL

26
 Nueva Venecia por su ubicación, su
DOTACIONAL
integración con el paisaje y la variedad
de especies nativas y migratorias, puede Despiece
ser un hito eco - turístico de la costa
atlántica. Es por eso que se plantea CAI
(Centro de Acopio e Interacción). Un
centro que integra los siguientes
factores que le destaca como un
corregimiento del realismo mágico.
Desarrolo del concepto idea

Vista interior de patio central

27
 R17,2
R15,5
R13,8
R12,1
R10,4
R8,7
R5,3
R4,5
Ø9

PLANTA CUBIERTA PLANTA VIGAS

PC PC CUBIERTA
28
 12
11 11' M C
10 A N O B P D 1 3
2
0.8
m
1
m m

1m
1
3,
8 0
1
m

1m
4,
05

1,
1
m

87
m 1m
1
1,
1
m
96
m 1
1
m
1 m

1
m

m
0.8
1 m
m
1
1m

3,
3,
1
m

LAB
8
1m

1m
4,

06
9
m
1

02
A

A'
1 1
1 m m
m m
1
m m
1 1 m
1

1m
1

SALA DE OCIO
m m

1m
1
1m m
1 m
1

1 m 1m

1m
m 1
0.8
m

1m

m
0.7
LAB
1
m m
1m

1m
0.8
m

1m
1
m

1m
0.8

m
0.7
W.C.
1
m
1
m
1
m

1m
m 1m
0.8 m
1

1 1
m m

DÉPOSITO
1
m
m

1m
1m
1 m
m 1m m 1
1 m 1
1

1 1
m
0.8
m m

1m
m
1

1m
m
m 1
1

0.7
m
DÉPOSITO
1
m
0.8

1m
m
m m
1

1m
0.8 m
1

0.7
m
1
0.8
m m
m
m
1
1
1m

DÉPOSITO
0.7
m

1
m m
m
1
1
m
1

W.C.
1
m m
m
1
1
m
1

1
m
1m

m m
1 0.8

Ø6
±0.00

F1
30

±0.00
1

1
m
m
1

0.8
1

m
m

1
m
1 m
m 1

1m

1m

m
1

1
m

m
0.7

1
m
m

1
m
0.8

m
1
1
m
W.C.

m
0.7

1
m
1m

1 m
m 0.8 1m 0.8
m

m
1 m
0.7

1
m
1
1 m
m m
1
m 1
m 1m 0.8

cad-block.com
m
1

1
1 m
m

ADMINISTRACIÓN
1 m
1 m 1
m m
1 m
1

1m
1m

m
1
cad-block.com

cad-block.com

m
1
DÉPOSITO

0.8 1
1 m
m m

1
m 1m
1m

m
1

0.7
m

0.8 1
m
1
m
m
1
m
m
1
1
m

0.8
m
1m

DÉPOSITO
0.7
m

P1
W.C.

1
m
1
m
1 m
m 1

m
1
m
0.8 m
1

1
m 1
1 m
m
1
1
m
m

m
m
1
1

1m
1
m
1
m
m
m m 1
1 1

LAB
1m
1
m

m m
1 1

4,
BIBLIOTECA

1
m

1m
m

04
0.8
3,
m
4,
1
2, 3, 06
06 8 09
1
m
8 1,

1m
m
1
87
1
m
1
m 1,

LAB
9
1m
6
m
1
2,
4,
1m 1
m
06
04
1m m
0.8

PLANTA 1
3,
07

9 H J G F 5 4
8 K
I E 6 5'
7 L 40
F2

13
M C
10 N O B 1 3
3,
94
7,
7,

2
94

2
94

+3.00
SALA DE OCIO

7,
93 2, 7,
01 9
P2 PLANTA 2

1,
97

9 K J G
F 4
7 6
29
30
12
11 11' M C
10 A N O B P D 1 3
2

3,
08
4, 3,
07 93
3, 99
0,
1, 0, 88
0,
95 88
0, 1, 88
8 8 86 99
1,
0,
88

3,
0,

93
0,
88
8
3,
8
9 0 0,
0,
88
4, 8 8
0 8
0,

0,
3,
0,
88

91
89
88
0,
0,
88
88 0,

0,
88
5,88 0,

88
0,
9 91 0,
0, 1 84
84 0,
88
0,
88

0,
88
0,
91

0,
0,

3,7
85

88
3,21

3,68

0,
0,
88

88
0,
0,

85
87

2,
95
0,
88 3,
0, 04
87

4,19

3,88

4,3
4,2

3,91

0,
87
3,

0,
88
11

2,
0, 94
85
0,

0,
87

88
0,
0,
88
88
0,

3,77
85

0,
3,61
3,19

91
0,
88

0,
0, 88
84 0, 88
0,

0,
91
0,

5,92

88
91

0,
8 8
0, 0,
88 84
0,
0,
0,

8 8 4,
89
88

09
3,
0, 8
0,

88 8
86

0,
3,
8 8
0, 06
4,
88
0,
0,

04 8 8
2,

1,
88

87
05

0,
1,

88 0,

PV
95

88
0,
88
0,

4,
88

3,
7

3,
4, 8
0 8 07
4
J
K I
9 L H G F 5 4
8 E
7 6 5'

PLANTA VIGA
D DETALLES
 CUBIERTA
6.00

3.00

0.00
INST
TANQUES
-0.80
-1.50

FACHADA 1
F1

CUBIERTA
6.00

P2
3.00

P1
0.00
TANQUES
-0.80
-1.50

FACHADA 2
F2

L K J I A B C D

CUBIERTA
6.00

P2
3.00

P1
0.00
INST
TANQUES
-0.80
-1.50

CORTE A - A'
CA
31
 DOTACIONAL

Modelado 3d

32
DOTACIONAL

Vistas Interiores

33
 MÓDULO DE SERVICIO

34
MÓDULO DE SERVICIO

35
 A

1 2 3 4 5
3,87

A 0.8 m 1m 1m 1m

1m

1m
1 1

4,3

2,88
V1 V1
COCINA

1m

1m
B B' B ±0.00
B'

0.8 m

0.8 m
P2

B 0.8 m 1m

0,8 1

1,7
0,3
C 1m 1m 0.8 m 1m

C C' C C'

1m

1m
W.C.

2,29

0.7 m

0.7 m
±0.00

0.7 m

0.7 m
P1

D 1m 0.8 m 1m

0,8
3,87

1 5

A'

1,5 1,32 1,5

A'
4,97

6
PLANTA CUBIERTA PLANTA 1
PC P1

36
 C D
D C

CUBIERTA
CUBIERTA ±3.00
±3.00

3
3
P1

P1

PLANTA 1
W.C. PLANTA 1 ±0.00
±0.00

0,7
D.Or. D.F. T.G. D.A.

0,7
DEPÓSITO
-0.70
DEPÓSITO
-0.70

0,6
0,6
TANQUES
TANQUES -1.20
-1.20

CORTE A - A' FACHADA 1

CA F1

C D
1 2

CUBIERTA
CUBIERTA ±3.00
±3.00

3
3

PLANTA 1
COCINA PLANTA 1 ±0.00
±0.00

0,7
D.O. D.A. T.G.
0,7

DEPÓSITO
-0.70
DEPÓSITO
-0.70

0,6
0,6

TANQUES
TANQUES -1.20
-1.20

CORTE B - B' FACHADA 2 37

CB F2
 D C B A

D
CUBIERTA
±3.00

1,5
V1

1,5
W.C. COCINA PLANTA 1
±0.00

Teja plástica #7

0,7
Lámina impermeabilizantes PVC
DEPÓSITO
-0.70
Viga de cubierta

0,2
Perno 1/2"

0,4
TANQUES
-1.20

CORTE C - C'
CC

1 2 3 4 5 1 2 3 4 5

A A
D.O. D.A. T.G.
2.0 m3 = 2000 L 2.1 m3 = 2100 L 1.90 m3 = 1900 L

-0.70 -0.70 -0.70

Parasol de plástico
RAMAL Ø 2'' YE 4x2'' RAMAL Ø 2''
Perfil cuadrado
Perfil cuadrado en ángulo
2''
Ø
AL
M
RA

CODO 90º

Anclaje de parasol
Ø2"

SIFÓN Ø 2"
D2
Pernos 1/2"
Perfil circular
B B
Anclaje de atarraya
Perfil
CODO 45º
Ø 2"
SIFÓN DE PISO
Ø 2''

cuadrado
COCINA

Malla de ataraya

C C

SIFÓN DE PISO

Anclaje ángulo de plástico

Ø 2''

2''

Tapas de plástico recicladas

Ø
AL
M
SIFÓN Ø 2'' RA

CODO 45º
Ø 2"

Pegante cerámico
Grouting nivelador
YE 4x2'' RAMAL Ø 2''

SIFÓN DE PISO
Ø 2''
W.C.
Pernos 1/2" D1
D RAMAL Ø 2''
D Plataforma de plástico #1
RA
M
AL

-0.65
Ø
2''

SIFÓN DE PISO
Ø 2''
SIFÓN Ø 2"

RAMAL Ø 2'' Gaveta de plástico

Depósito de residuos
CODO 45º
Ø2"

-0.70 -0.70 -0.70 -0.70

Tornillo
D.A.
1.90 m3 = 1900 L
T.G.
2.0 m3 = 2000 L
D.F.
2.1 m3 = 2100 L
D.Or.
1.90 m3 = 1900 L
Bisagra de plástico
E E Plataforma de plástico #2
Anclaje 90° de plástico
Tornillo D3
Paratanques
IINSTALACIONES PLANTA CERCHAS
CC SANITARIAS
PC
Tanques 1L (vacíos)de plástico

38 CORTE FACHADA
CF
 Lámpara Interruptor doble Lámpara de pared GFCI Tomacorriente GFCI

1,3
0,83
1
0.8 m 1m 1m 1m
A
GFCI
3 GFCI
3

0,58
0,43 0,63 0,6 0,64 0,6 0,46
AI T.D.

1m

1m
B

1,26
2

1
1m

1m
COCINA C
1

AI T.D.

0,78
0.8 m

0.8 m
TAB/DIST

AI T.D.
2
0.8 m 1m
D
1 1

0,5
1 2 3 4 5 6 7

4,97

1 2 3 4 3,97 5 6 7
0,09
1m 1m 0.8 m 1m
F
0,42 0,63 0,6 0,64 0,6 0,46

0,58
AI T.D.
1m

1m
G

4
5 5
W.C.

GFCI

0,85
2,38
6

0,09
0.7 m

0.7 m
H

0,6
0.7 m

0.7 m
AI T.D.

AI T.D.
5 6
1m 0.8 m 1m
I
6

0,82

1,29
INSTALACIONES PLANTA VIGAS
PE ELÉCTRICAS PC CUBIERTAS
1 2 3 4 5 1 2 3 4 5

A A

B B

C C

D D

39
E
DETALLES
E

CC PLANTA PISO PLANTA TANQUES

PP PT
BIBLIOGRAFÍA

Aguilera, María. (2011). Habitantes del agua: el complejo lagunar de la Ciénaga Grande de Santa Marta. Banco de la
República.
Badillo, W. (2016). Plan Maestro con enfoque, ruta macondo. Observatorio del Caribe Fontour
Carreño, G. (2012) Presentación del informe final del Proyecto de Semilleros: Construcciones de identidad en
Nueva Venecia: Pueblo Palafítico de la Ciénaga Grande de Santa Marta.
Flores, María. (2013) El ecobarrio, una alternativa para el mejoramiento urbano de los asentamientos irregulares.
Toluca (v. 13, n. 43, p. 619-640)
Hernández, A. (2009). Calidad de vida y medio ambiente urbano. Indicadores locales de sostenibilidad y calidad de
vida urbana. Revista Invi. N° 65 - Volume N° 24: 79-111 79
Instituto Permacultura Montsant. (2018) Ecoaldeas y Comunidades Sostenibles.
Martín, N. (2016) Arquitectura tradicional colombiana como sistema pasivo de aprovechamiento energético.
Murillo, Fernando. (2011) Planear el Barrio: Urbanismo participativo para construir el derecho a la ciudad.
Cuentahilos ediciones
Quiroga, R. (2007) Indicadores ambientales y de desarrollo sostenible: avances y perspectivas para América Latina
y el Caribe. United Nations Publications
Rodriguez, M. (2012) Ecoaldea: Hábitat sostenible para el consejo comunitario de Chanzará.

41
