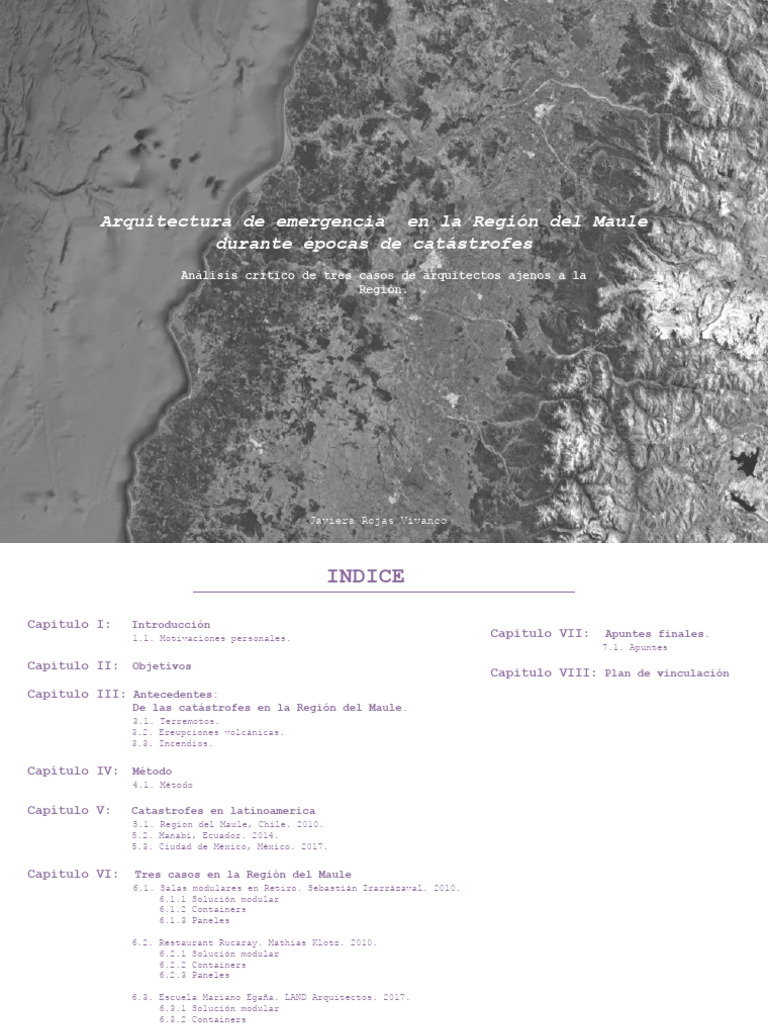

Arquitectura de emergencia en la Región del Maule

durante épocas de catástrofes

Análisis crítico de tres casos de arquitectos ajenos a la
Región.

Javiera Rojas Vivanco

 INDICE

Capitulo I: Introducción
1.1. Motivaciones personales. Capitulo VII: Apuntes finales.
7.1. Apuntes

Capitulo II: Objetivos

Capitulo VIII: Plan de vinculación
Capitulo III: Antecedentes:
De las catástrofes en la Región del Maule.
3.1. Terremotos.
3.2. Ereupciones volcánicas.
3.3. Incendios.

Capítulo IV: Método

4.1. Método

Capítulo V: Catastrofes en latinoamerica

5.1. Region del Maule, Chile. 2010.
5.2. Manabi, Ecuador. 2014.
5.3. Ciudad de México, México. 2017.

Capitulo VI: Tres casos en la Región del Maule

6.1. Salas modulares en Retiro. Sebastián Irarrázaval. 2010.
6.1.1 Solución modular
6.1.2 Containers
6.1.3 Paneles

6.2. Restaurant Rucaray. Mathias Klotz. 2010.

6.2.1 Solución modular
6.2.2 Containers
6.2.3 Paneles

6.3. Escuela Mariano Egaña. LAND Arquitectos. 2017.

6.3.1 Solución modular
6.3.2 Containers
6.3.3 Paneles

6.4 Lectura critica

 Capitulo I:
Introducción
1.1 Motivaciones personales

La presente investigacion se
basa en la experiencia personal
que tiene que ver con el estado
de catatastrofe en la región, ya
que a mi edad (23) he vivido una
serie de eventos, tales como el
terremoto y tsunami del 2010
(13años), seguidillas de incen- Terremoto (2010) Tsunami (2010)

dios forestales siendo el más

dañino el del 2017 (20años)y en
la actualidad la pandemia del
covid-19. Por ello, el analisis
se centrará en las catastrofes
que han ocurrido en la ultimas
decadás, haciendo enfasis en el
27f y el incendio de Santa Olga.

Incendios (2017) Pandemia covid-19 (2020)

 Capitulo II:
Objetivos
2.1: Objetivos

1 Analizar críticamente la arquitectura de emergencia que ha surgido tras

catástrofes de índole natural y antrópica en las distintas etapas de la
historia de la Región del Maule.

2 Analisis de tres solucines de emergencia de arquitectos que son ajenos

a la Región del Maule.
 Capitulo III:
Antecedentes:
De las catasfrotes en la
Región del Maule.

Diario “La nación”

Domingo 2 de diciembre, 1928

Mapa isosísmico
Tinta sobre papel
3.1. TERREMOTOS

1910 1920 1930 1940 1950 1960 1970 1980 1990 2000 2020

1928 1953 2010

Curicó Linares Cachapoal San Fabian de Alico Cauquenes

EPICENTRO

Iloca
Curepto
Talca San Carlos Pichilemu
8,3º 7,6º
Constitución
8,8º Talca
Curepto Parral
San Clemente Talca Retiro
3.2. Erupciones volcánicas

1910 1920 1930 1940 1950 1960 1970 1980 1990 2000 2010 2020

1933 1967 2011

San Clemente San Clemente

Curicó
ACTIVIDAD

Descabezado
Quizapu Planchón
grande
ÚLTIMA

Rio Maule Rio Maule Rio Claro

Rio Teno
3.3. INCENDIOS

2017

0
5

198
201

83
11

19
20
9
200 19
85

2005 1987

198
9
200
1

19
19

90
99

19
199

1995
7

93

1989: 30,89 ha 1993: 50,84 ha 2009: 43,94 ha 2017: 400,25 ha

 Capitulo IV:
Método
4.1: Método

Etapa 1: Recopilación de antecedentes:

- Línea histórica
- Línea arquitectónica

Etapa 2: Lectura de casos

Escuela Moludar
Sebastian Irrarázaval

Restaurant Runay
Mathias Klotz

Escuela Mariano Egaña

Land Arquitectos
 Capitulo V:
Catastrofe en latinoamerica

Joaquin Torres García

(Montevideo, Uruguay. (1874-1949)

América invertida, 1943

Tinta sobre papel
22x16
 5.1. Región del Maule, Chile. 2010

El 27 de febrero de 2010 (27-F), alrededor de

las 3:34 de la madrugada un terremoto de mag-
nitud de 8,8 grados en escala Richter, sacude
la costa de la Region del Maule. Su epicentro
se situó en el mar cerca de Cobquecura, dejan-
do a más de 2.000.000 de damnificados.

27/02/10 Temblor
6,0 º en escala Richter. Contitución.

27/02/10 Terremoto + tsunami

8,8 º en escala Richet. Cobquecura

11/03/10 Temblor
7º en escala Richter. Pichilemu

02/01/11 Temblor
7º en escala Richter. Concepción

Diario la tercera
Constitución, Chile. 2010

Contitución post tsumani

Fotografía
Sebastian Irrarázaval
El arquitecto chileno, utiliza containers como
recurso constructivo en varios proyectos. La
primera aproximación a los contenedores fue en
el año 2000, cuando los utilizó para montar
una instalación en la XII Bienal de Arquitec-
tura de Chile, que se realizó en Valparaíso.
La repetición y la predictibilidad representan
la oportunidad que tiene la arquitectura de
generar serenidad.

Obras.
Materialidad: Containers

2006
Casa la reserva
Colina

2010
Escuela modular
post terremoto, Retiro

2012
Sebastian Irrarázaval
Casa oruga (Santiago, chile. 1967)

Lo barnechea Escuela modular, 2010

Containers marinos
 5.2. Manabí, Ecuador. 2014

Terremoto de magnitud 7,8º en escala Richter

en la provincia de Manabí, en el noroeste de
Ecuador. Del cual, la ciudad costera de Pe-
dernales, en provincia de Manabí, es una de
las poblaciones que más sufrió la furia del
sismo, con más de 25.000 damnificados.

1909 Terremoto en Esmeraldas

8,8 º en escala Richter

1979 Terremoto Tumaco

7,6º en escala Ritcher

2010 Terremoto en Tena

7º en escala Richter

2014 Terremoto en Manabí

7,8º en escala Richter

Diario ecuador
Manabí, Ecuador. 2017

Manabí post terremoto

Fotografía
Shigeru Ban
Es conocido por su participación y enfoque
práctico en la respuesta de emergencias, ya
que ha emprendido proyectos de ayuda en todo
el mundo, utilizando materiales locales y
reciclables, sobretodo los tubos de cartón.

Obras tras catastrofes.

1995
Casa de tubo de cartón
Terremoto, Kobe

1999
Refugios de emergencia
Guerra civil, Ruanda

2001
Casa de tubo de cartón
Terremoto, India

2014
REFUGIO TEMPORAL Shigeru Ban
Terremoto, Quito
(Japón - 1957)
Refugio Temporal, 2014
Tubos de cartón y madera.
5.3. Ciudad de México, México. 2017

Este terremoto ocurre a solo dos semanas des-

pués del sismo de mayor magnitud en casi un
siglo, y exactamente a 32 años del sismo más
mortífero en la historia del país, ocurrido
el 19 de septiembre de 1985.
Este suceso ha dejado a mas de 12millones de
damnificados.

1957 Terremoto, Acapulco

7,8ºen escala Richter

1985 Terremoto, Costas de Michoacán

8,1º en escala Ritcher

2012 Terremoto, Ometepec, Guerrero

7,5º en escala Richter

2017 Terremoto en CDMX

7,8º en escala Richter

BBC New mundo

(19 septiembre 2018)

Terremoto en Mexico, 2017

Fotografia
Vania Itzumi Catalán Pérez

Realiza un estudio comparativos sobre los daños

que deja terremotos del año 1985 y 2017 con la
finalidad de analizar las dudas que se generan y
difunden entre la población después de eventos
de gran magnitud sobre la resistencia de edifi-
cios y sus casas.

https://www.arquine.com/1985-2017-2020-la-intensidad-y-la-magnitud-de-un-sismo/
Capitulo VI:
Ranchillo

Tres casos en la
Región del Maule
Cauquenes
Retiro

Javiera Rojas
Agosto. 2021

Mapeo de casos.
Dibujo digital
 6.1: SALAS MODULARES EN RETIRO - SEBASTIAN IRRARÁZAVAL

La escuela D-612 Manuel Montt, se encuentra ubi-

cada en el radio urbano de la comuna de Retiro.
A causa del 27F, el sector de las aulas se en-
cuentra con fractura en tres tramos por aparente
asentamiento del terreno en un extremo, por ende
imposibilita su uso. Por ello es urgente la repo-
sición de las aulas para poder atender a todos
los alumnos.

Ubicación:

MINEDUC
(Marzo,2009)

Escuela Manuel Montt

Fotografia pre terremoto
6.1.1: Solución de emergencia

Zona afectada

Cubierta + lucarnas

vigas pino 2x2” .

sostienen techo cielo

techo cielo

Modulos

suelo. Pino

Zona sin daños mayores Vigas

Patio central
 6.1.2: Containers

5
1. Containers 1
2. Lucarna 1
3. Containers 2
4. Lucarna 2
5. Containers 3
6.1.3: Paneles

1. Cubierta
2. Vigas. Pino cepillado 2x2”.
6

3. Techo cielo
4. Containers
4 4
5. Marco metalico ventana.
6. Ventanas.
7

7. Base de containers
4
4
5
8. Vigas perfil I
6
6

8
 6.2. Restaurant Rucaray. Mathias Klotz. 2010.

El 27 de febrero de 2010, se produjo en Chile un

terremoto de magnitud 8,8 al cual le sucedió un
tsunami que causó aún mayor destrucción. Ante
esta situación, Klotz, realizó una propuesta en-
marcada en el programa “Desafío Levantemos Chi-
le”inagurando el primer prototipo en junio 2010

Ubicación:
res
stado
onqui

Calle San Martín

los C
Ruta

Plaza

ARQ95 revista de arquitectura

(2017)

Resraurante Rucaray
Fotografia
6.2.1: Solución de emergencia

Cubierta habitable

s
Ca re
ll do
e ta
Sa u is
n nq
Ma Co
rt s
ín lo
a
Rut
2º Nivel

Ca
ll
e
Sa
n
Ma
rt
ín

1º Nivel
6.2.2: Containers

Crecimiento modular
Containers: 3 x 2,5 x 6 m

Modulos agrupados
Cada nivel: 36 m2
La vivienda ante emergencias
(Juan Santiago Palero, María Eugenia González Chipont)

Restaurante Rucanay
Croquis
 6.2.3: Paneles

1. Containers 1
2. ventanas
3. Pilates (sistema ballon frame)
4. Escalera
5. Tabiqueria(sistema ballon frame)
6. Cubierta habitable

Sistema ballon frame:

- Resistente contra las deformaciones

 6.3. Escuela Mariano Egaña. Land Arquitectos. 2017.

La escuela se ubica en la Región del Maule, en el

sector de Ranchillos, un área rural cercana a la
ciudad de San Javier. El proyecto surge como res-
puesta a la reconstrucción tras los incendios fo-
restales que afectaron a gran parte de Chile en
2017

Land arquitectos
(2017)

Escuela Mariano Egaña

Fotografia
6.3.1: Solución de emergencia

Salas - administración - baños

Cubierta

Salas, baño y administración

Acceso Pavimento + huerto

Huerto principal
6.3.2: Containers
 6.3.3: Paneles

3 1. Panel Sip
2. Revestimiento de lata
3. Ventana
1 4. Contraventanas
2
5. Techo cielo
6. Cubierta
1 7. Tabiqueria
8. Pavimento
8 1

2
7

1
3

2
4
6.4 Lectura de cada caso.

1
Escuela modular - Sebastian Irrarázaval

El proyecto rompe con la tipología rural de la zona, ya que utiliza la prefabricación como
técnica constructiva,

2
Restaunrant Rucaray - Mathias Klotz
El proyecto continua la trama preexistente en la calle, ya que destina la primera planta al
comercio y el segundo nivel a la vivienda. Al ser contruido con el sisitema ballon frame y
containers,lo que es favorablemente hacia la resistencia de la edificación ante los sismos.

3
Escuela Mariano Egaña - Land Arquitectos
El proyecto adopta cierto simil con el entorno, ya que los modulos se disponen de tal manera
que cada uno se “abra” hacia los cerros que lo rodea. Generando asi una dinamica en el lugar
que logra crear espacios para distintos fines educativos y recreativos.
 Capitulo VII:
Apuntes finales
1 La prefrabricación es una buena opcion ante
la respuesta de catastrofes al ser de rapido
armado, transporte y montado en obra

2 El uso de containers en una zona rural siempre

irrumpe visualmente con la tipología local.

3 Los containers tienen cierta versatibilidad de

porder adartarlo ante cualquier necesidad.
 Capitulo VIII:
Plan de vinculación
Esta investigación va dirigido a la comunidad que se ha visto afectada
de forma directa e indirecta con esos hechos, la cual se difundirá en
redes sociales y medios de comunicación como revistas, diariosy sitios
web con intereses en arquitectura.
