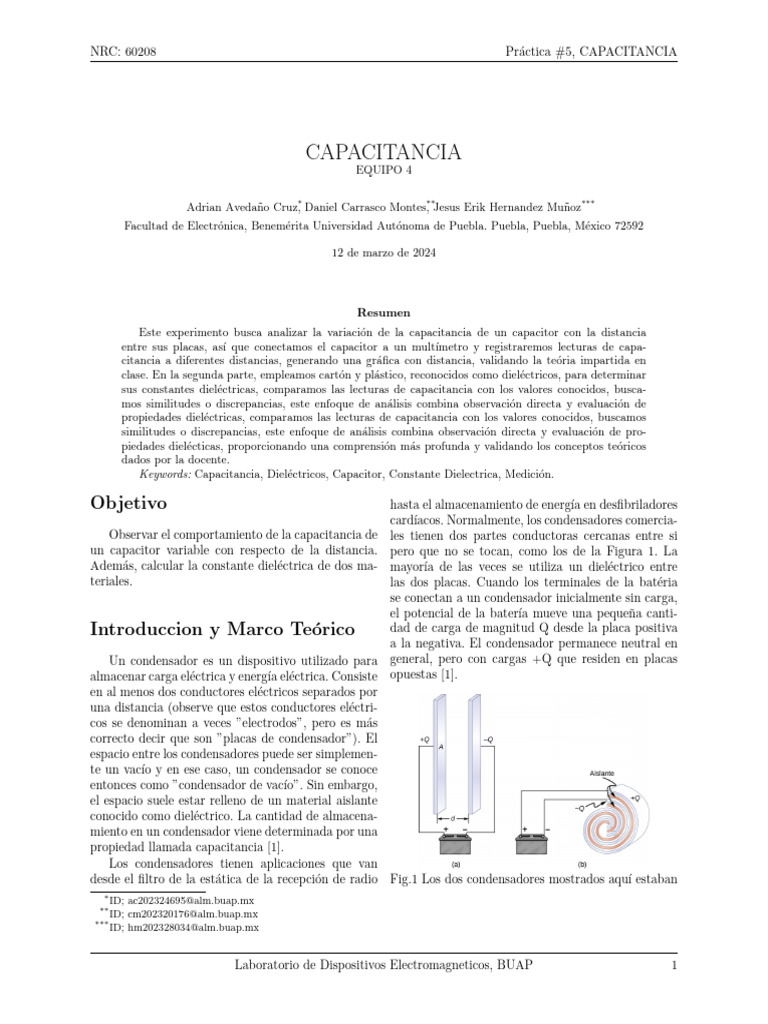

NRC: 60208 Práctica #5, CAPACITANCIA

CAPACITANCIA
EQUIPO 4

Adrian Avedaño Cruz*, Daniel Carrasco Montes**

, Jesus Erik Hernandez Muñoz***
Facultad de Electrónica, Benemérita Universidad Autónoma de Puebla. Puebla, Puebla, México 72592

12 de marzo de 2024

Resumen
Este experimento busca analizar la variación de la capacitancia de un capacitor con la distancia
entre sus placas, ası́ que conectamos el capacitor a un multı́metro y registraremos lecturas de capa-
citancia a diferentes distancias, generando una gráfica con distancia, validando la teória impartida en
clase. En la segunda parte, empleamos cartón y plástico, reconocidos como dieléctricos, para determinar
sus constantes dieléctricas, comparamos las lecturas de capacitancia con los valores conocidos, busca-
mos similitudes o discrepancias, este enfoque de análisis combina observación directa y evaluación de
propiedades dieléctricas, comparamos las lecturas de capacitancia con los valores conocidos, buscamos
similitudes o discrepancias, este enfoque de análisis combina observación directa y evaluación de pro-
piedades dielécticas, proporcionando una comprensión más profunda y validando los conceptos teóricos
dados por la docente.
Keywords: Capacitancia, Dieléctricos, Capacitor, Constante Dielectrica, Medición.

Objetivo hasta el almacenamiento de energı́a en desfibriladores

cardı́acos. Normalmente, los condensadores comercia-
Observar el comportamiento de la capacitancia de les tienen dos partes conductoras cercanas entre si
un capacitor variable con respecto de la distancia. pero que no se tocan, como los de la Figura 1. La
Además, calcular la constante dieléctrica de dos ma- mayorı́a de las veces se utiliza un dieléctrico entre
teriales. las dos placas. Cuando los terminales de la batéria
se conectan a un condensador inicialmente sin carga,
el potencial de la baterı́a mueve una pequeña canti-
Introduccion y Marco Teórico dad de carga de magnitud Q desde la placa positiva
a la negativa. El condensador permanece neutral en
Un condensador es un dispositivo utilizado para general, pero con cargas +Q que residen en placas
almacenar carga eléctrica y energı́a eléctrica. Consiste opuestas [1].
en al menos dos conductores eléctricos separados por
una distancia (observe que estos conductores eléctri-
cos se denominan a veces ”electrodos”, pero es más
correcto decir que son ”placas de condensador”). El
espacio entre los condensadores puede ser simplemen-
te un vacı́o y en ese caso, un condensador se conoce
entonces como ”condensador de vacı́o”. Sin embargo,
el espacio suele estar relleno de un material aislante
conocido como dieléctrico. La cantidad de almacena-
miento en un condensador viene determinada por una
propiedad llamada capacitancia [1].
Los condensadores tienen aplicaciones que van
desde el filtro de la estática de la recepción de radio Fig.1 Los dos condensadores mostrados aquı́ estaban
* ID; ac202324695@alm.buap.mx
** ID; cm202320176@alm.buap.mx
*** ID; hm202328034@alm.buap.mx

Laboratorio de Dispositivos Electromagneticos, BUAP 1

NRC: 60208 Práctica #5, CAPACITANCIA

inicialmente sin cargar antes de ser conectados a A, separadas por una distancia d. Cuando se apli-
una baterı́a. Ahora tienen cargas de +Q y -Q ca un voltaje V al condensador, este almacena una
(respectivamente) en sus placas. (a) Un condensador carga Q, como se muestra. Podemos ver cómo su ca-
de placas paralelas consta de dos placas de carga pacitancia puede depender de A y d considerando las
opuesta con área A separadas por una distancia d. caracterı́sticas de la fuerza de Coulomb. Sabemos que
(b) Un condensador enrollado tiene un material la fuerza entre las cargas aumenta con los valores de
dieléctrico entre sus dos láminas conductoras carga y disminuye con la distanica entre ellas. Es de
(placas). [3] esperar que cuanto más grandes sean las placas, más
carga podrán almacenar. Por lo tanto, C deberı́a ser
Los condensadores con diferentes caracterı́sticas fı́si- mayor para un valor mayor de A. Del mismo mo-
cas (como la forma y el tamaño de sus placas) alma- do, cuanto más cerca estén las placas, mayor será la
cenan diferentes cantidades de carga para el mismo atracción de las cargas opuestas en ellas. Por lo tanto,
voltaje aplicado V a través de sus placas. La capaci- C deberı́a ser mayor para una d más pequeña [1].
tancia C de un condensador se define como la relación
entre la carga máxima Q que puede almacenarse en
un condensador y el voltaje aplicado V a través de
sus placas. En otras palabras, la capacitancia es la
mayor cantidad de carga por voltio que se puede al-
macenar en el dispositivo [1]:
Q
C= (1)
V
La unidad del SI de la capacitancia es el faradio (F),
llamado ası́ por Michael Faraday (1791-1867). Dado
que la capacitancia es la carga por unidad de voltaje,
un faradio es un culomnio por un voltio, O [1]:
1C
1F = . (2)
1V
Cálculo de Capacitancia. Podemos calcular la Fig.2 En un condensador de placas paralelas con
capacitancia de un par de conductores con la aproxi- placas separadas por una distancia d, cada placa
mación estándar que sigue [1]. tiene la misma superficie A. [3]
Estrategia de Resolución de Problemas Definimos la densidad de carga superficial σ en las
Cálculo de capacitancia placas como [1]:
1. Supongamos que el condensador tiene una car-
ga Q. Q
→
− σ= . (4)
2. Determine el campo eléctrico E entre los con- A
ductores. Si hay simetrı́a en la disposición de los con- Sabemos por los capı́tulos anteriores que cuando d es
ductores, puede utilizar la Ley de Gauss para este pequeño, el campo eléctrico entre las placas es bas-
cálculo. tante uniforme (ignorando los efectros de borde) y
3. Calcule la diferencia de potencial entre los con- que su magnitud viene dada por [1]:
ductores de:
σ
E= , (5)
ZB ϵ0
VB − VA = E ⃗
⃗ · dl. (3) donde la constante ϵ0 es la permeabilidad del espa-
A cio libre ϵ0 = 8, 85x10−12 F/m. La unidad SI de F/m
2 2 →
−
donde el camino de integración va de un conductor equivale a C /N · m . Dado que el campo eléctrico E
a otro. La magnitud de la diferencia de potencial es entre las placas es uniforme, la diferencia de potencial
entonces V = (VB − VA ). entre las placas es [1]:
σ Qd
0.1. Condensador de Placas Paralelas. V = Ed = = . (6)
ϵ0 ϵ0 A
El condensador de placas paralelas tiene dos placas Por lo tanto, la Equacion 1 da la capacitancia de
conductoras idénticas, cada una con una superficie un condensador de placas paralelas como [1]:

Laboratorio de Dispositivos Electromagneticos, BUAP 2

NRC: 60208 Práctica #5, CAPACITANCIA

Tenga en cuenta que la Ecuacı́on también se pue-

Q Q A
C= = ϵ0 = . (7) de utilizar para un condensador vacı́o configurando
V Qd/ϵ0 A d K=1. En otras palabras, podemos decir que la cons-
tante dieléctrica del vacı́o es 1, que es un valor de
Se observa en esta ecuación que la capacitancia
referencia [1].
es una función solo de la geometrı́a y del material
que llena el espacio entre las placas (en este caso, el
vacı́o) de este condensador. De hecho, esto es cier-
to no solo para un condensador de placas paralelas,
sino para todos los condensadores: La capacitancia es
independiente de Q o V. Si la carga cambia, el poten-
cial cambia correspondientemente, de modo que Q/V
permanece constante [1].

0.2. Capacitor Con Un Dieléctrico

Un material aislante colocado entre las placas de un Fig.3 (a) Cuando está completamente cargado, un
condensador se llama dieléctrico. La inserción de un condensador de vacı́o tiene un voltaje V0 y carga
dieléctrico entre las placas de un condensador afec- Q0 (las cargas permanecen en las superficies
ta su capacitancia. Inicialmente, un condensador con interiores de las placas; el esquema indica el signo de
capacitancia C0 cuando hay aire entre sus placas es la carga en cada placa). (b) En el paso 1, la baterı́a
cargado por una baterı́a hasta el voltaje V0. Cuando está desconectada. A continuación, en el paso 2, se
el condensador está completamente cargado, la ba- introduce un dieléctrico (que es eléctricamente
terı́a se desconecta. Una carga Q0 entonces reside en neutro) en el condensador cargado. Cuando se mide
las placas, y la diferencia de potencial entre las placas ahora el voltaje a través del condensador se
se mide para ser V0. Ahora, supongamos que inser- comprueba que el valor del voltaje ha disminuido a
tamos un dieléctrico que llena totalmente el espacio V = V 0/k. El esquema indica el signo de la carga
entre las placas. Si controlamos el voltaje, hallamos inducida que ahora está presente en las superficies
que la lectura del voltı́metro ha bajado a un menor del material dieléctrico entre las placas. [3]
valor V. Escribimos este nuevo valor de voltaje como
una fracción del voltaje original V0, con un número
positivo k, k > 1 [1]:
De una manera mas clara podemos decir que el fac-
1 tor adimensional por el cual crece la capacitancia, en
V = V0 . (8)
K relación con su valor C0 cuando no hay dieléctrico,
se conoce como constante dieléctrica y se determina
La constante k en esta ecuación se llama la cons-
como sigue [1]:
tante dieléctrica del material entre las placas, y su
valor es caracterı́stico para el material. El la siguiente
sección se explica detalladamente por qué el dieléctri-
co reduce el voltaje. Los distintos materiales tie- C
nen diferentes constantes dieléctricas (en la siguiente k= (4) (10)
C0
seccı́on se ofrece una tabla de valores para materı́ales
tı́picos). Una vez que la baterı́a se desconecta, no hay
camino para que la carga fluya hacia la baterı́a desde
El principio expresado por la Ecuación se utiliza
las placas del condensador. Por lo tanto, la inserción
ampliamente en la industria de la construcción. Las
del dieléctrico no tiene ningún efectro sobre la capa-
placas metálicas de un localizador electrónico actúan
citancia del condensador con dieléctrico es [1]:
como condensador. Coloque un detector de vigas con
Q0 Q0 Q0 su lado plano en la pared y múevalo continuamente
C= = =k = kC0 . (9) en dirección horizontal. Cuando el buscador se des-
V V0 /k V0
plaza sobre un poste de madera, la capacitancia de
Esta ecuación nos dice que la capacitancia C0 de sus placas cambia, porque la madera tiene una cons-
un condensador vacı́o se puede aumentar en un factor tante dieléctrica diferente a la de una pared de yeso.
de K cuando introcudimos un material dieléctrico pa- Este cambio desencadena una señal en un circuito y
ra llenar completamente el espacio entre sus placas. ası́ se detecta el perno [1].

Laboratorio de Dispositivos Electromagneticos, BUAP 3

NRC: 60208
Fig.4 Se utiliza un localizador electrónico de
montantes para detectar los montantes de madera
que hay detrás de los paneles de yeso. [3]
La energı́a eléctrica almacenada por un condensa-
dor también se ve afectada por la presencia de un
dieléctrico. Cuando la energı́a almacenada en un con-
densador vacı́o es U0, la energı́a U almacenada en un
condensador con dieléctrico es menor en un factor de
K [1].
1 Q2 1 Q20 1
U= = = U0 . (11)
2 C 2 kC0 K
Al acercar una muestra del material dieléctrico a un
condensador vacı́o cargado, la muestra reacciona al
campo eléctrico de las cargas en las placas del con-
densador. Tal y como aprendimos en cargas y campos
eléctricos sobre la electrostática, existirán cargas in-
ducidas en la superficie de la muestra; sin embargo,
no son cargas libres como en un conductor, porque un
aislante perfecto no tiene cargas en movimiento libre.
Estas cargas inducidas en la superficie dielécticas son
de signo contrario a las cargas libres de las placas del
condensador, por lo que son atraı́das por las cargas
libres de las placas, En consecuencia, el dieléctrico es
”arrastrado” hacia el hueco, y el trabajo para pola-
rizar el material dieléctrico entre las placas se realiza
a expensas de la energı́a eléctrica almacenada, que se
reduce, de acuerdo con la Ecuación [1].
Materiales y equipos
Capacitor Fı́sico Variable
Cables banana caiman.
Multı́metro (±0,5V − ±0,1V )
Laboratorio de Dispositivos Electromagneticos, BUAP
Práctica #5, CAPACITANCIA
Vernier (±0,05mm).
Cartón
Plástico
Fuente de Bajo Voltaje 0-24 V (±0,5V −±0,1V )
Metodologı́a
Nuestro experimento comienza dividiendo nuestra
practica en dos partes para asi poder organizar mejor
nuestros pasos a seguir y poder tener todo en orden,
de esta forma iniciamos nuestro experimento.
Como primer paso comenzamos preparando nues-
tro matierial, conectando nuestro multı́metro al capa-
citor de placas paralelas con nuestros cables banana-
caimán, para despues colocar nuestro multı́metro en
la funcion que nos permite medir la capacitancia.
Como segundo paso comenzamos colocando las
placas del capacitor a una distancia fija sin exceder
los 3 cm de distancia para asi poder tener unos valo-
res de medida mas concretos y precisos, continuamos
midiendo la capacitancia con nuestro multimetro.
Una vez obtenida nuestra primera medida proce-
demos a repetir el mismo procedimiento 10 veces más
con diferentes medidas cada vez, una vez hecho esto
prodecimos a realizar una tabla de distancia vs capa-
citancia donde anotamos los resultados.
Como tercer paso en nuestro experimento se co-
loca un material dieléctrico entre las placas del ca-
pacitor y medimos la capacitancia usando una de las
distancias previamente usadas para asi con la ecua-
ción de la constante dieléctrica poder encontrar dicho
resultado.
Despues repetimos los pasos anteriores de nuevo
pero esta vez con un material dieléctrico diferente.
Por ultimo procedimos a buscar nuestros resulta-
dos para poder compararlos y calcular el valor abso-
luto, relativo y potencial, con eso concluye nuestra
práctica y experimento.
Resultados y análisis
Para la primera configuración que nos plantea el
experimento comenzamos midiendo la capacitancia
de las placas paralelas en nuestro multı́metro, colo-
cadas a una distancia fija y posteriormente la fuimos
aumentando, dados los resultados los anotamos en
nuestra tabla de resultados y distancias que mostra-
remos a continuación:
4
NRC: 60208 Práctica #5, CAPACITANCIA

Tabla 1: Tabla de resultados de capacitancia vs dis- 0.3. CONSTANTE DIELÉCTRICA

tancia DEL CARTÓN Y PLÁSTICO
cm µf Ahora procedimos a calcular la constante dieléctrica
0.1 35.3 del cartón y el plástico ya que generalmente tienen
0.6 33.2 una baja conductividad eléctrica en comparación con
1.1 28.9 los conductores metálicos. Esto significa que no per-
1.6 21.3 mite que las corrientes eléctricas fluyan fácilmente a
2.1 17.3 través de ellos.
2.6 14.3 Realizamos dos mediciones con nuestro multı́me-
3.1 12.7 tro al colocar las placas del capacitor a una distancia
3.6 11 fija y para el primer caso medimos la capacitancia en-
4.1 10 tre ellas sin el capacitor entre las placas, para después,
4.6 8.9 realizar la misma medición pero ahora con el dieléctri-
co entre las dos placas. Con este resultado pudimos
calcular la constante dieléctrica del cartón y plásti-
Basándonos en los resultados de la tabla de capaci- co. Ya con estos resultados, procedimos a realizar el
tancia vs distancia, se pueden observar varias ten- cálculo de nuestro error absoluto, relativo y porcen-
dencias interesantes, por ejemplo. observamos que a tual para nuestros dieléctricos, apoyandonos de un
medida que la distancia entre las placas aumenta, la valor real ya establecido por la comunidad cientifica
capacitancia tiende a disminuir, esto es evidente al para estos materiales dandonos los siguientes resulta-
comparar los valores de capacitancia a diferentes dis- dos:.
tancias, tambien se observo que la disminución de la
capacitancia no sigue una relación lineal con la dis- 0.3.1. CARTÓN
tancia. En lugar de eso, parece haber una disminución
más pronunciada en los primeros centı́metros, segui- La constante dieléctrica encontrada para el cartón es
da por una reducción menos significativa a medida de: 1.5 - 3.5, depende de las propiedades del material
que la distancia aumenta. de fabricación [4].
A continuación presentaremos nuestros resultados Con el dieléctrico entre las placas obtuvimos su ca-
graficados para asi visualizar de manera rápida y cla- pacitancia es de: 28 µf
ra las tendencias en los datos, podremos identificar
patrones, comportamientos no lineales, puntos atı́pi- Sin el dieléctrico entre las placas obtuvimos su capa-
cos, o cualquier otra caracterı́stica que pueda no ser citancia es de: 14.2 µf, por lo tanto:
evidente al observar solo los valores en la tabla ante-
rior [2]. Error = |1,5 − 1,9|
absoluto

Errorabsoluto = |−0,4|

Errorabsoluto = 0,4

Con este dato podremos obtener el error relativo:

0,4
Fig.5 Gráfica de Capacitancia vs Distancia. Errorrelativo =
1,5
Errorrelativo = 0,2666
La gráfica respalda nuestra teorı́a, se estudı́o que la
capacitancia disminuye con la distancia, la gráfica nos una vez resuelto podremos obtener el error por-
muestra visualmente cómo los puntos se distribuyen centual:
de acuerdo con esa conclusión, ya que la teorı́a ge-
neral establece que la capacitancia entre dos placas Errorporcentual = (0,2666)(100)
paralelas disminuye a medida que aumenta la distan-
cia entre ellas. Errorporcentual = 26,666 %

Laboratorio de Dispositivos Electromagneticos, BUAP 5

NRC: 60208
0.3.2. PLÁSTICO
La constante dieléctrica encontrada para el plástico
es de: 2.2 - 2.4, depende de las propiedas del material
de fabricación [4],
Con el dieléctrico entre las placas obtuvimos su ca-
pacitancia es de: 84.5 µf
Sin el dieléctrico entre las placas obtuvimos su capa-
citancia es de: 29 µf, por lo tanto:
Errorabsoluto = |2,4 − 2,9|
Errorabsoluto = |−0,5|
Errorabsoluto = 0,5
Con este dato podremos obtener el error relativo:
0,5
Errorrelativo =
2,4
Errorrelativo = 0,20
una vez resuelto podremos obtener el error por-
centual:
Errorporcentual = (0,20)(100)
Errorporcentual = 20 %
Los resultados del experimento permite caracteri-
zar las propiedades dieléctricas de un material, lo que
es esencial para entender cómo el material responde Referencias
a campos eléctricos y su capacidad para almacenar
carga eléctrica.
Conclusiones
Dentro de las conclusiones encontramos que va-
rios factores afectaron los resultados experimentales
de esta práctica, por ejemplo, errores en las medicio-
nes de distancia o falta de calibración precisa de los
instrumentos de medición, como los multı́metros o los
calibradores de distancia del capacitor del laborato-
rio, puede conducir a lecturas inexactas y esto puede
Laboratorio de Dispositivos Electromagneticos, BUAP
Práctica #5, CAPACITANCIA
introducir imprecisiones en los cálculos de capacitan-
cia o de la constante siendo factores como la variedad
de los materiales de fabricación.
Respecto al experimento, en primer lugar, hemos
observado que a medida que incrementamos la sepa-
ración entre las placas del capacitor variable, la ca-
pacitancia disminuye. Esto concuerda con la fórmula
de capacitancia, que indica que la capacidad del ca-
pacitor para almacenar carga eléctrica disminuye a
medida que se incrementa la distancia entre las pla-
cas.
En segundo lugar, al calcular la constante
dieléctrica de los dos materiales diferentes, que pa-
ra nuestro caso serán plástico cartón, al analizar los
resulatados hemos identificado una relación directa
entre la capacitancia y esta propiedad, los materiales
con una constante dieléctrica más elevada exhibieron
una mayor capacitancia. Este hallazgo tiene sentido,
ya que una constante dieléctrica más alta sugiere que
el material puede retener más carga eléctrica cuando
se aplica un campo eléctronico [2].
En resumen, nuestro experimento revela cómo la
distancia y la constante dieléctrica influyen en la ca-
pacitancia de un capacitor. Estos resultados son esen-
ciales para comprender cómo las propiedades de los
materiales afectan el rendimiento de los capacitores
en circuitos eléctricos, proporcionando información
valiosa para la selección de materiales, siendo de esta
forma logramos cumplir con el objetivo propuesto en
esta práctica de laboratorio sobre la capacitancia.
[1] William Moebs, Samuel J. Ling, Jeff Sanny Fı́si-
ca universitaria volumen 2. OpenStax, Houston,
Texas, 17 nov 2021.
[2] Serway R, Presentacion basada en el material
contenido en: Serway, R. Physics for Scientists
and Engineers.. Saunders College Pub, 2008.
[3] P.M. Harman, Energy, Force, and Matter. Cam-
bridge University Press, p. 80, 1982.
[4] Paul e. Tippens FISICA conceptos y aplicaciones.
Mc.Graw Hill 2020.
6
