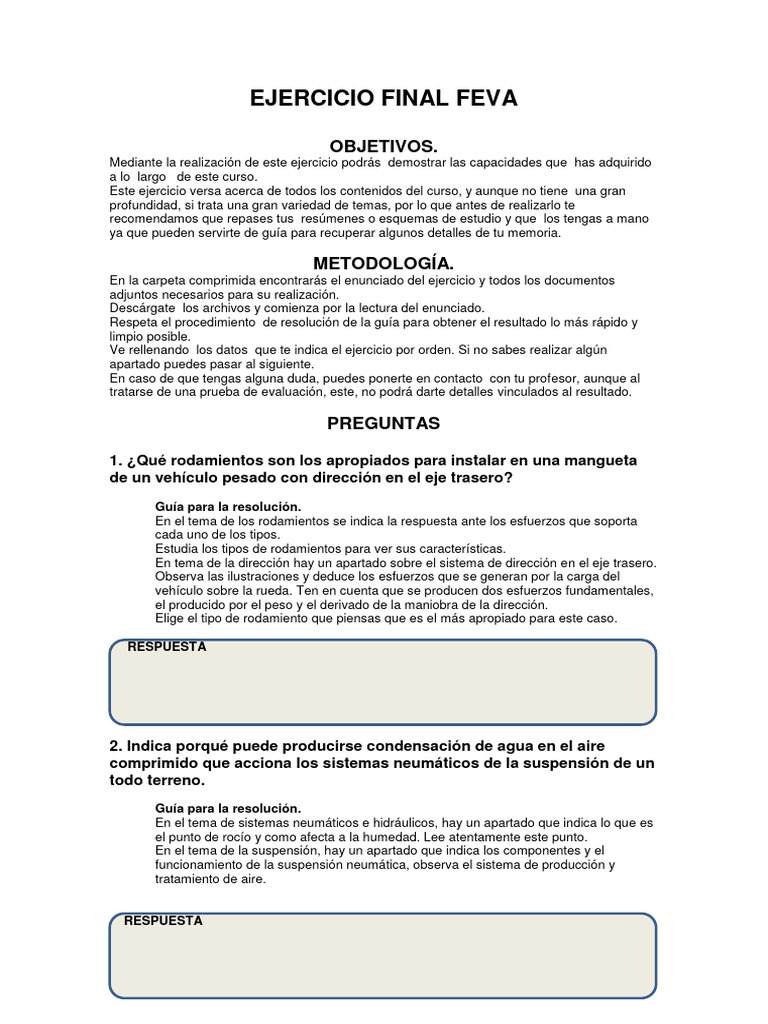

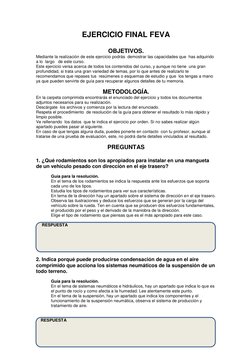

EJERCICIO FINAL FEVA

OBJETIVOS.
Mediante la realización de este ejercicio podrás demostrar las capacidades que has adquirido
a lo largo de este curso.
Este ejercicio versa acerca de todos los contenidos del curso, y aunque no tiene una gran
profundidad, si trata una gran variedad de temas, por lo que antes de realizarlo te
recomendamos que repases tus resúmenes o esquemas de estudio y que los tengas a mano
ya que pueden servirte de guía para recuperar algunos detalles de tu memoria.

METODOLOGÍA.
En la carpeta comprimida encontrarás el enunciado del ejercicio y todos los documentos
adjuntos necesarios para su realización.
Descárgate los archivos y comienza por la lectura del enunciado.
Respeta el procedimiento de resolución de la guía para obtener el resultado lo más rápido y
limpio posible.
Ve rellenando los datos que te indica el ejercicio por orden. Si no sabes realizar algún
apartado puedes pasar al siguiente.
En caso de que tengas alguna duda, puedes ponerte en contacto con tu profesor, aunque al
tratarse de una prueba de evaluación, este, no podrá darte detalles vinculados al resultado.

PREGUNTAS

1. ¿Qué rodamientos son los apropiados para instalar en una mangueta

de un vehículo pesado con dirección en el eje trasero?
Guía para la resolución.
En el tema de los rodamientos se indica la respuesta ante los esfuerzos que soporta
cada uno de los tipos.
Estudia los tipos de rodamientos para ver sus características.
En tema de la dirección hay un apartado sobre el sistema de dirección en el eje trasero.
Observa las ilustraciones y deduce los esfuerzos que se generan por la carga del
vehículo sobre la rueda. Ten en cuenta que se producen dos esfuerzos fundamentales,
el producido por el peso y el derivado de la maniobra de la dirección.
Elige el tipo de rodamiento que piensas que es el más apropiado para este caso.

RESPUESTA

2. Indica porqué puede producirse condensación de agua en el aire

comprimido que acciona los sistemas neumáticos de la suspensión de un
todo terreno.
Guía para la resolución.
En el tema de sistemas neumáticos e hidráulicos, hay un apartado que indica lo que es
el punto de rocío y como afecta a la humedad. Lee atentamente este punto.
En el tema de la suspensión, hay un apartado que indica los componentes y el
funcionamiento de la suspensión neumática, observa el sistema de producción y
tratamiento de aire.

RESPUESTA
3. Un vehículo con servodirección hidráulica de mando eléctrico
¿necesita válvula limitadora de presión?
Guía para la resolución.
En el tema de la dirección y el apartado de la servodirección se estudian los sistemas
con motobomba eléctrica. Utiliza la lógica para dar tu respuesta.

RESPUESTA

4. Indica el proceso de purgado del sistema hidráulico del accionamiento

del embrague
Guía para la resolución.
En el tema del embrague y el apartado de los sistemas de accionamiento se estudia el
accionamiento hidráulico.
En el tema de sistemas hidráulicos y neumáticos se estudian los circuitos hidráulicos de
émbolo simple. Lee este apartado con atención.

RESPUESTA.

5. Indica cual es la función del interbloqueo en el cambio manual

Guía para la resolución.
En el tema del cambio manual hay un apartado donde se estudia el sistema de
interbloqueo. Estúdialo con atención.

RESPUESTA.

6. Indica los síntomas que producen los discos de freno alabeados.

Guía para la resolución.
En el tema de los sistemas de freno en los turismos se estudian los frenos de disco y el
el tema de mantenimiento del sistema de frenos se reflejan las operaciones de
mantenimiento y reparación de los mismos. Estudia estos temas con atención.

RESPUESTA.

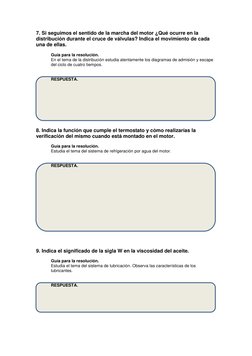

7. Si seguimos el sentido de la marcha del motor ¿Qué ocurre en la
distribución durante el cruce de válvulas? Indica el movimiento de cada
una de ellas.
Guía para la resolución.
En el tema de la distribución estudia atentamente los diagramas de admisión y escape
del ciclo de cuatro tiempos.

RESPUESTA.

8. Indica la función que cumple el termostato y cómo realizarías la

verificación del mismo cuando está montado en el motor.
Guía para la resolución.
Estudia el tema del sistema de refrigeración por agua del motor.

RESPUESTA.

9. Indica el significado de la sigla W en la viscosidad del aceite.

Guía para la resolución.
Estudia el tema del sistema de lubricación. Observa las características de los
lubricantes.

RESPUESTA.

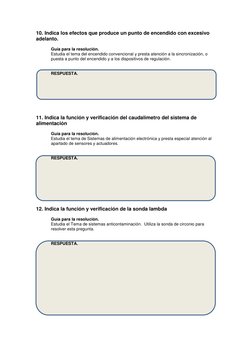

10. Indica los efectos que produce un punto de encendido con excesivo
adelanto.
Guía para la resolución.
Estudia el tema del encendido convencional y presta atención a la sincronización, o
puesta a punto del encendido y a los dispositivos de regulación.

RESPUESTA.

11. Indica la función y verificación del caudalímetro del sistema de

alimentación
Guía para la resolución.
Estudia el tema de Sistemas de alimentación electrónica y presta especial atención al
apartado de sensores y actuadores.

RESPUESTA.

12. Indica la función y verificación de la sonda lambda

Guía para la resolución.
Estudia el Tema de sistemas anticontaminación. Utiliza la sonda de circonio para
resolver esta pregunta.

RESPUESTA.

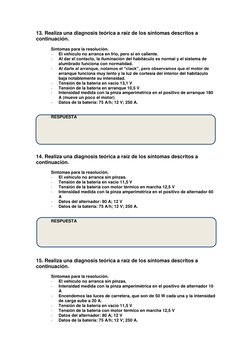

13. Realiza una diagnosis teórica a raíz de los síntomas descritos a
continuación.
Síntomas para la resolución.
- El vehículo no arranca en frio, pero si en caliente.
- Al dar el contacto, la iluminación del habitáculo es normal y el sistema de
alumbrado funciona con normalidad.
- Al darle al arranque, notamos el “clack”, pero observamos que el motor de
arranque funciona muy lento y la luz de cortesía del interior del habitáculo
baja notablemente su intensidad.
- Tensión de la batería en vacío 13,1 V
- Tensión de la batería en arranque 10,5 V
- Intensidad medida con la pinza amperimétrica en el positivo de arranque 180
A (mueve un poco el motor)
- Datos de la batería: 75 A/h; 12 V; 250 A.

RESPUESTA

14. Realiza una diagnosis teórica a raíz de los síntomas descritos a

continuación.
Síntomas para la resolución.
- El vehículo no arranca sin pinzas.
- Tensión de la batería en vacío 11,5 V
- Tensión de la batería con motor térmico en marcha 12,5 V
- Intensidad medida con la pinza amperimétrica en el positivo de alternador 60
A
- Datos del alternador: 80 A; 12 V
- Datos de la batería: 75 A/h; 12 V; 250 A.

RESPUESTA

15. Realiza una diagnosis teórica a raíz de los síntomas descritos a

continuación.
Síntomas para la resolución.
- El vehículo no arranca sin pinzas.
- Intensidad medida con la pinza amperimétrica en el positivo de alternador 10
A
- Encendemos las luces de carretera, que son de 50 W cada una y la intensidad
de carga sube a 20 A.
- Tensión de la batería en vacío 11,5 V
- Tensión de la batería con motor térmico en marcha 12,5 V
- Datos del alternador: 80 A; 12 V
- Datos de la batería: 75 A/h; 12 V; 250 A.
 RESPUESTA.

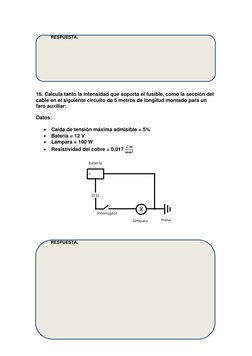

16. Calcula tanto la intensidad que soporta el fusible, como la sección del
cable en el siguiente circuito de 5 metros de longitud montado para un
faro auxiliar:

Datos:

• Caída de tensión máxima admisible = 5%

• Batería = 12 V
• Lámpara = 100 W
Ω·𝐦
• Resistividad del cobre = 0,017 𝐦𝐦𝟐

RESPUESTA.

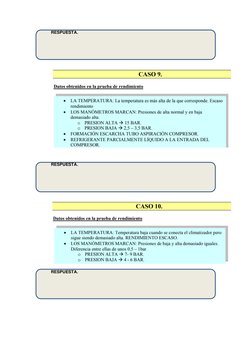

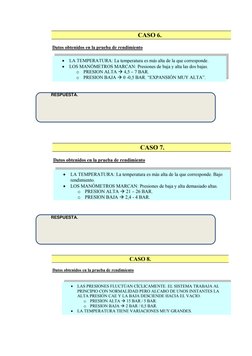

17. Indica la diagnosis que realizarías en los siguientes casos de averías
en el sistema de aire acondicionado.

RESPUESTA.

RESPUESTA.
RESPUESTA.

RESPUESTA.

RESPUESTA.
RESPUESTA.

RESPUESTA.
RESPUESTA.

RESPUESTA.

RESPUESTA.
