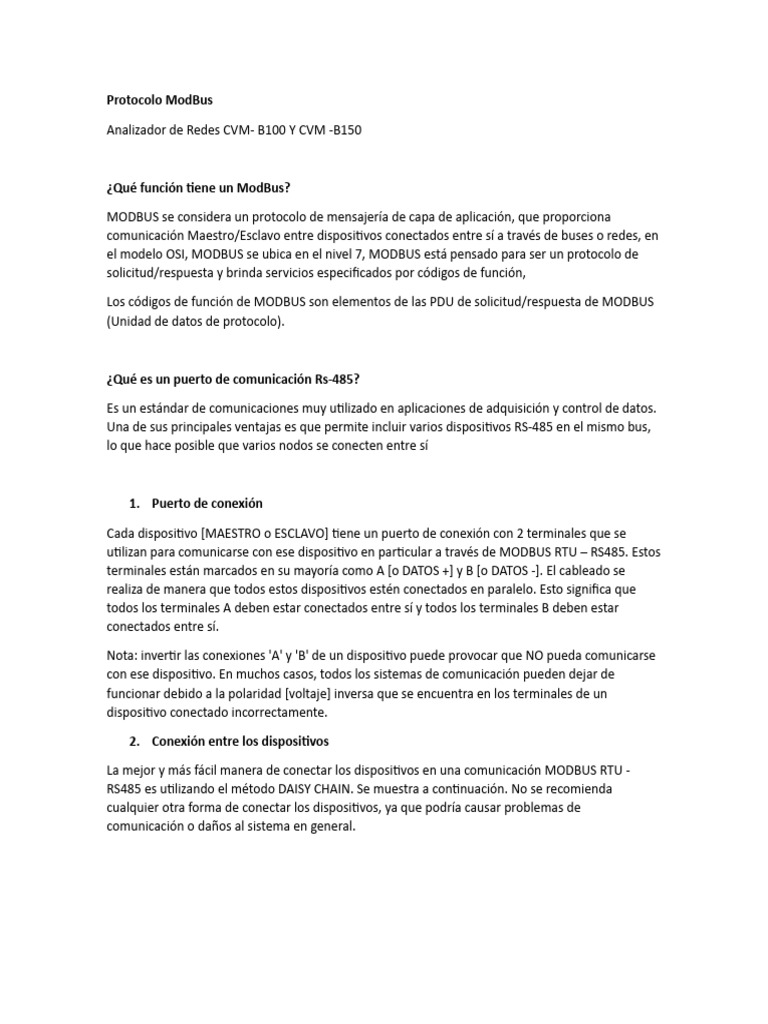

Protocolo ModBus

Analizador de Redes CVM- B100 Y CVM -B150

¿Qué función tiene un ModBus?

MODBUS se considera un protocolo de mensajería de capa de aplicación, que proporciona

comunicación Maestro/Esclavo entre dispositivos conectados entre sí a través de buses o redes, en
el modelo OSI, MODBUS se ubica en el nivel 7, MODBUS está pensado para ser un protocolo de
solicitud/respuesta y brinda servicios especificados por códigos de función,

Los códigos de función de MODBUS son elementos de las PDU de solicitud/respuesta de MODBUS
(Unidad de datos de protocolo).

¿Qué es un puerto de comunicación Rs-485?

Es un estándar de comunicaciones muy utilizado en aplicaciones de adquisición y control de datos.

Una de sus principales ventajas es que permite incluir varios dispositivos RS-485 en el mismo bus,
lo que hace posible que varios nodos se conecten entre sí

1. Puerto de conexión

Cada dispositivo [MAESTRO o ESCLAVO] tiene un puerto de conexión con 2 terminales que se
utilizan para comunicarse con ese dispositivo en particular a través de MODBUS RTU – RS485. Estos
terminales están marcados en su mayoría como A [o DATOS +] y B [o DATOS -]. El cableado se
realiza de manera que todos estos dispositivos estén conectados en paralelo. Esto significa que
todos los terminales A deben estar conectados entre sí y todos los terminales B deben estar
conectados entre sí.

Nota: invertir las conexiones 'A' y 'B' de un dispositivo puede provocar que NO pueda comunicarse
con ese dispositivo. En muchos casos, todos los sistemas de comunicación pueden dejar de
funcionar debido a la polaridad [voltaje] inversa que se encuentra en los terminales de un
dispositivo conectado incorrectamente.

2. Conexión entre los dispositivos

La mejor y más fácil manera de conectar los dispositivos en una comunicación MODBUS RTU -
RS485 es utilizando el método DAISY CHAIN. Se muestra a continuación. No se recomienda
cualquier otra forma de conectar los dispositivos, ya que podría causar problemas de
comunicación o daños al sistema en general.
 3. Distancias máximas y número de esclavos

La longitud máxima del cable de comunicación no debe superar los 800 m [recomendado]. El
número máximo de dispositivos que se pueden conectar a través de esta red puede ser 32

*aparte de la red, el número de esclavos también depende de la especificación del registrador de

datos

Analizador CVM-C10

Dispone de un puerto de comunicaciones RS-485 (Protocolo

configurado de fabrica)

El equipo posee de serie dos protocolos de comunicación:

MODBUS RTU y BACnet

Nota: Protocolo BACnet disponible en equipos con versión

3.00 o superior (No sabemos que versión tienen estos
analizadores)

Conexión:

La composición del cable RS-485 se deberá llevar a cabo mediante cable de par trenzado con malla
de apantallamiento (mínimo 3 hilos), con una distancia máxima entre el CVM-C10 y la unidad
máster de 1200 metros de longitud.

En dicho bus podremos conectar un máximo de 32 CVM-C10. (Máximo 32 Analizadores conectados

en paralelo)

Para la comunicación con la unidad máster, debemos utilizar un conversor inteligente de protocolo
de red RS-232 a RS-485.
Convertidor RS-232 / RS-485 / Ethernet (Modbus/TCP). Servidor web integrado y web setup

Modelo: TCP2RS+
Código: M54033.

Este convertidor, cumple con la función de transferir los

registros del analizador de redes CVM-C10 por medio de
un RS-485, pasando por una red de área local, controlado
mediante un equipo computarizado (PC)

Convertidor TCP2RS

TCP2RS+ es la única pasarela del mercado con alimentación multi rango y en una envolvente tipo
DIN de tan sólo 2 módulos. Su fuente conmutada le permite alimentar el dispositivo desde 85
hasta 290 voltios en corriente alterna, y desde 120 hasta 410 voltios en corriente continua.

 Fácil programación IP mediante programa IP setup (windows)

 Fácil acceso al Servidor Web de configuración una vez conocida su IP
 Interface RS-232 ó RS-485 seleccionable mediante Internet Explorer
 Múltiples protocolos de comunicación: UDP, TCP, Modbus/TCP o funciones routing
 Conexión ethernet RJ45 10/100BaseTX
 Conexión de hasta 32 equipos en el bus (RS485)
 Compatible con cualquier aplicación de mercado (PowerStudio / PowerStudio SCADA)


Dentro del protocolo Modbus el CVM-C10 utiliza el modo RTU (Remote Terminal Unit).

Las funciones Modbus implementadas en el equipo son:

  Función 0x03 y 0x04. Lectura de registros integer.
 Función 0x05. Escritura de un relé.
 Función 0x10. Escritura de múltiples registros

Terminales RS-485 para la

comunicación de registro de datos
Data (A+)
Data (B-)
GND

Analizador de Redes CVM-C10
