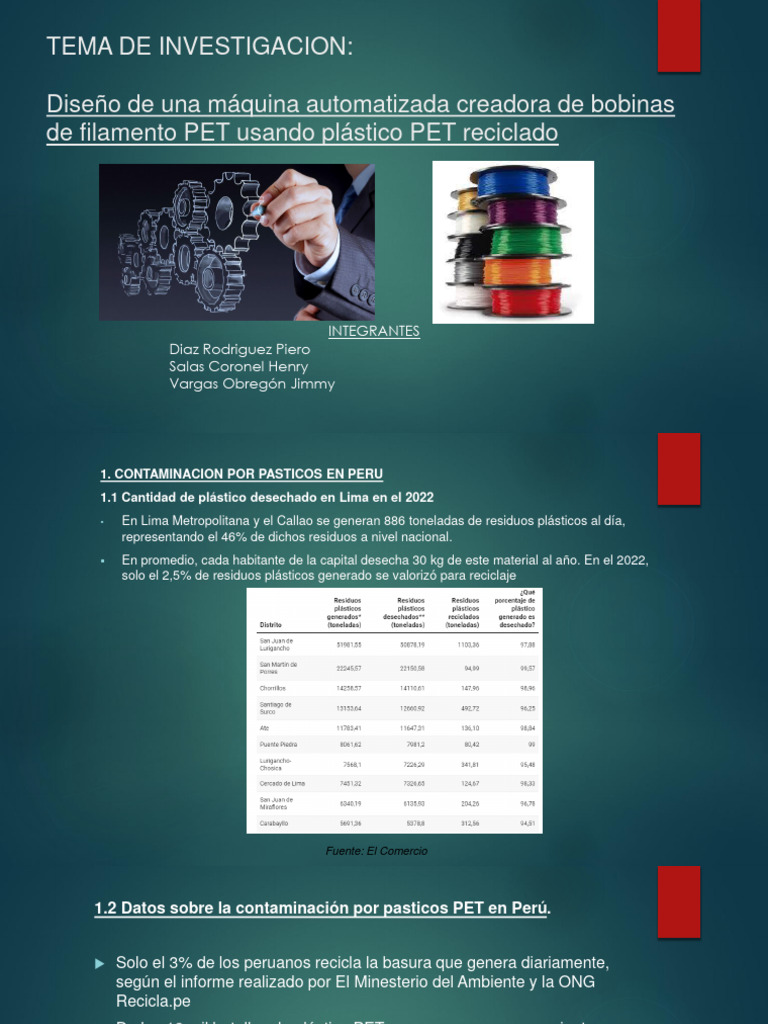

TEMA DE INVESTIGACION:

Diseño de una máquina automatizada creadora de bobinas

de filamento PET usando plástico PET reciclado

INTEGRANTES
Diaz Rodriguez Piero
Salas Coronel Henry
Vargas Obregón Jimmy
1. CONTAMINACION POR PASTICOS EN PERU
1.1 Cantidad de plástico desechado en Lima en el 2022
• En Lima Metropolitana y el Callao se generan 886 toneladas de residuos plásticos al día,
representando el 46% de dichos residuos a nivel nacional.
 En promedio, cada habitante de la capital desecha 30 kg de este material al año. En el 2022,
solo el 2,5% de residuos plásticos generado se valorizó para reciclaje

Fuente: El Comercio
1.2 Datos sobre la contaminación por pasticos PET en Perú.

 Solo el 3% de los peruanos recicla la basura que genera diariamente,

según el informe realizado por El Minesterio del Ambiente y la ONG
Recicla.pe
 De las 12 mil botellas de plástico PET que se consumen por minuto, se
recuperan casi 36% de las botellas que entran al mercado. “Esta cifra
(36%) es gracias a los recicladores.
 México que tiene 60% de recuperación de botellas o Suiza y Dinamarca
que bordean el 90%
Fuente: https://www.conservamospornaturaleza.org
Fuente: Conservamos por Naturaleza
2. ESTADO DEL ARTE

2.1 INVESTIGACIONES INTERNACIONALES

2.1.1 Esquivel Cubillo, J. A. (2018). Diseño de una Máquina Extrusora de Filamento

Termoplástico Alimentada por Desechos Plásticos [ Tesis de Licenciatura, Universidad de
Costa Rica]. Repositorio del SIBDI-UCR

Se propone el diseño de una maquina extrusora que utilice desechos plásticos PET y filamentos ABS para
producir filamento de uniformidad suficiente para su uso en impresoras 3D por deposición de termoplástico así
como un diseño capaz de recolectar el filamento extruido

a) Objetivo general .
Diseñar una máquina que produzca filamento termoplástico a través de un sistema de calentamiento y
extrusión para aprovechar desechos plásticos (PET y ABS) como materia prima para impresoras 3D.

b) Objetivos específicos.
Elegir la configuración del conjunto calefactor, extrusor y dado que produzca un filamento uniforme en
diámetro .
Proponer un sistema de recolección para el filamento extruido

c) Conclusiones
Uso de una Broca de Taladro como Tornillo Extrusor: Se utiliza una broca de taladro como tornillo extrusor en
el proceso. Se argumenta que la geometría de la broca no genera un cambio significativo en la extrusión en
comparación con las recomendaciones de diseño tradicionales
2.2 INVESTIGACIONES NACIONALES

2.2.1 Mamani Cutipa, O. J. (2020) Diseño de extrusora para la fabricación de filamento a

base de polímeros termoplásticos utilizados en el Fab Lab de la Universidad Continental
Arequipa 2020. [ Trabajo de Investigación, Universidad Continental]. Repositorio
Institucional Continental

La investigación presentada tiene el objetivo de diseño de una maquina extrusora capaz de

procesar polímeros termoplásticos (PLA y ABS), así mismo la maquina cuenta la capacidad de
triturar la merma que se genera en el laboratorio de la universidad debido a las impresiones 3D.
Se definió la estructura de la extrusora y sus componentes mecánicos y eléctricos, también se
realizó una investigación del plástico PLA y ABS para realizar los cálculos y el debido diseño.

a) Planteamiento del problema

La Universidad Continental en Arequipa cuenta con un laboratorio FAB Lab que realiza impresiones
3D, cortes y grabados láser, y mecanizados CNC desde 2018. Este laboratorio se utiliza
ampliamente por estudiantes e ingenieros, generando una alta demanda de filamento y, en
consecuencia, un fuerte gasto para la universidad
En el periodo 2019-II se obtuvo la siguiente cantidad de merma:
b) Formulación del problema
¿Cómo diseñar una extrusora para la fabricación de filamento a base de polímeros
termoplásticos?

c) Objetivo General
Diseñar una extrusora para la fabricación de filamento a base de polímeros termoplásticos

d) Objetivos Específicos
• Establecer un diseño que pueda cumplir el proceso de extrusión de partículas.
• Diseñar y seleccionar los componentes mecánicos y eléctricos necesarios para la máquina
extrusora

e)Justificación práctica
Se realiza esta investigación porque hay la necesidad de reducir el gasto excesivo en compra
de materia prima y será una alternativa el poder tener una extrusora de filamento capaz de
reutilizar las mermas de los polímeros y prototipos que ya no serán utilizados

f) Conclusiones
Se logró diseñar una maquina con la capacidad de generar solamente filamento PLA, teniendo
una dimensión de 100cmx30cmx30, además lograr reducir el tamaño de las mermas con la
trituradora que está incorporada.
PROPIEDADES
MECANICAS DE
LOS TERMO-
PLASTICOS
PROPIEDADES DEL PET

 Entre sus propiedades mecánicas están:

 Resistencia la tracción de 91 MPa.
 Módulo de elasticidad de 3300 MPa (ensayo a tracción).
 Tensión límite de elasticidad de 91 MPa.
 Elongación a la fluencia de 4%.
 Resistencia a la flexión de 134 MPa.
 Elongación a la rotura de 14%.
 Módulo de elasticidad de 3400 MPa (ensayo a flexión).
 Resistencia a compresión de 21/38/89 MPa.
PROPIEDADES DEL PETG

 Entre sus propiedades mecánicas están:

 Resistencia la tracción de 91 MPa.
 Módulo de elasticidad de 2027 MPa (ensayo a tracción).
 Tensión límite de elasticidad de 49 MPa.
 Resistencia a la flexión de 68 MPa.
 Elongación a la rotura de 228%.
 Módulo de elasticidad de 2027 MPa (ensayo a flexión).
 Temperatura de fabricación 250°C.
PROPIEDADES DEL ABS

 Los bloques de acrilonitrilo ofrecen resistencia, rigidez, dureza y

estabilidad a altas temperaturas. Además poseen:
 Tensión límite elástica 32 MPa en un parámetro de 50mm/min.
 Resistencia a tracción 32 MPa en un parámetro de 50mm/min.
 Módulo de elasticidad (en el ensayo a tracción) 1700 MPa en un
parámetro de 1mm/min.
 Elongación a la fluencia 3% en un parámetro de 50mm/min.
 Resistencia a la flexión 49 MPa en un parámetro de 2mm/min, 10 N.
 Módulo de elasticidad (ensayo a flexión) 1600 MPa en un parámetro
de 2mm/min, 10 N.
 Además, posee resistencia a compresión 1600 MPa en un parámetro
de 15/2%/5% 5 mm/min, 10 N.
PROPIEDADES DEL PLA

Entre sus propiedades están:

 Resistencia la tracción de 34.56 MPa.
 Tensión límite de elasticidad de 41.21 MPa.
 Elongación a la fluencia de 4%.
 Resistencia a la flexión de 134 MPa.
 Elongación a la rotura de 56.1%.
 Módulo de elasticidad de 119.41 MPa (ensayo a flexión).
 Temperatura de deformación 55.1°C.
 Alta facilidad de degradarce.
 Estancamiento en el
avance tecnológico de
este rubro
Aumento en la Consolidación de
desconfianza del oligopolios
producto nacional aumentondo costos

Costo oneroso de
producción por Dependencia del
intermediarios Mercado internacional

Costos elevados de los

filamentos (Escasez)

Poca confianza en
Escaza formación
el producto Falta de opciones
investigativa
nacional nacionales.

No hay una política

Desidia por parte de
desarollada sobre el
inversores
reciclaje
Fuentes
 https://www.minam.gob.pe/menos-plastico-mas-vida/cifras-del-mundo-y-el-
peru/
 https://elcomercio.pe/lima/en-lima-metropolitana-se-tiran-a-la-basura-643-
toneladas-de-plastico-al-dia-cuanto-desecha-cada-distrito-gestion-de-
residuos-recoleccion-de-basura-desperdicios-ecdata-noticia/?ref=ecr
 https://gestion.pe/tendencias/3-100-peruanos-reciclan-basura-generan-
diariamente-266534-noticia/?ref=gesr
 http://repositorio.sibdi.ucr.ac.cr:8080/jspui/handle/123456789/7474
 https://repositorio.continental.edu.pe/bitstream/20.500.12394/9058/4/IV_FI
N_111_TI_Cutipa_Rodriguez_2020.pdf
