Consorcio PM - DEVENCO

PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo

– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

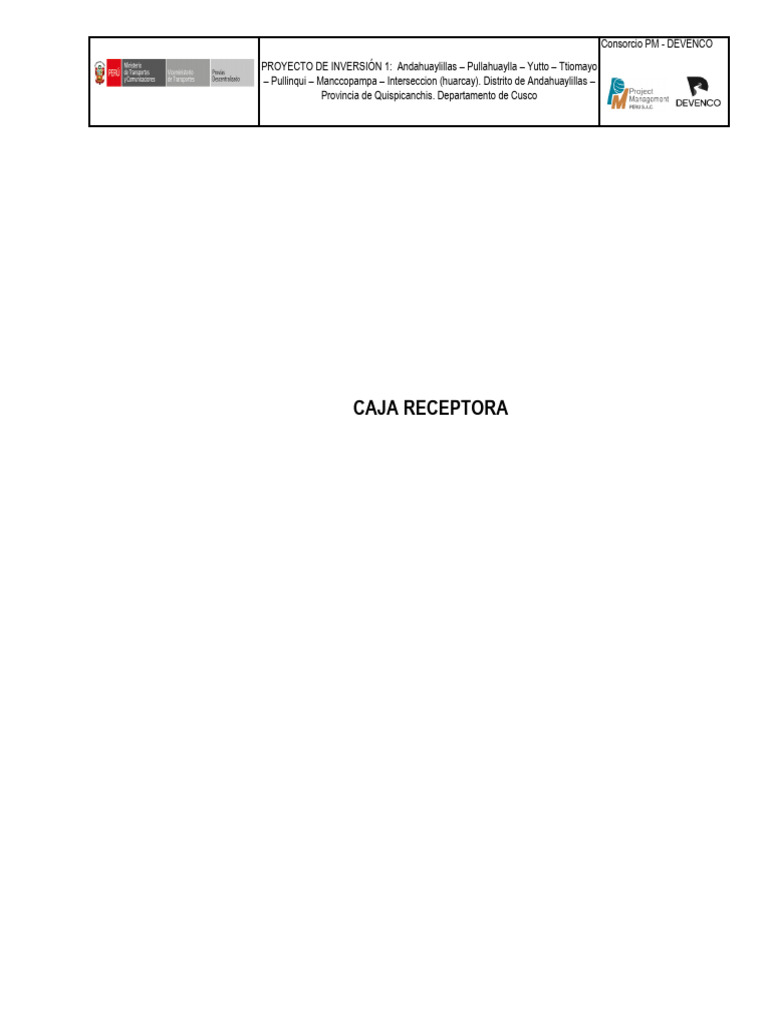

CAJA RECEPTORA
 Consorcio PM - DEVENCO
PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo
– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

DISEÑO DE CAJA RECEPTORA

GEOMETRÍA

e_asf 0.05 m Espesor de asfalto

hr 0.00 m Altura de relleno
Li 1.30 m Ancho interior entre cara de muros
h0 1.40 m Altura interior entre losas
tm 0.20 m Espesor de muros
ts 0.20 m Espesor de losa superior
tc 0.20 m Espesor de losa inferior
Bc 1.70 m Ancho exterior de alcantarilla
Le 1.50 m Longitud entre ejes de muros
he 1.60 m Altura entre ejes de losas
Ht 1.70 m Altura de alcantarilla incluido relleno
b_l 0.35 m Borde libre hidráulico

MATERIALES

f'c 210 kg/cm2 Resistencia a la compresión del concreto

fy 4200 kg/cm2 Resistencia a la fluencia del acero de refuerzo
Ec 217371 kg/cm2 Módulo de elasticidad del concreto
Es 2.1E+06 kg/cm2 Módulo de elasticidad del acero
n 9.66 Relación modular Es/Ec
Yc 2.40 tn/m3 Peso específico del concreto
Ys 1.80 tn/m3 Peso específico del suelo de relleno
Ya 1.00 tn/m3 Peso específico del agua
Yasf 2.25 tn/m3 Peso específico del asfalto
ø 30.00 ° Ángulo de fricción del suelo de relleno
au 1.00 m Ancho unitario de análisis
K30 1.50 kg/cm3 Coeficiente de balasto

CARGAS

Peso Propio (DC)

Peso propio de elementos de concreto armado computados por el software de análisis.

Cargas hidrostáticas (WA)

Carga por flujo de agua, considerando escenarios de alcantarilla llena y vacía. Se asume que la presión estática del agua actua perpendicular a la
superficie que la contiene, calculada como el producto de la altura de agua por encima del punto de análisis y el peso específico de la misma.
(A3.7.1)

Presión vertical (WAv)

WAv 1.05 tn/m Presión vertical de agua. WAv=Ya*(h0-b_l)*au

Presión horizontal (WAh)

Se considera una distribución triangular de la presión de agua que actua en las caras de los muros, la cual varia en función de la altura.

WA_t 0 Presión lateral de agua en la parte superior de la alcantarilla. WAt=Ya*0*au

WA_b 1.05 tn/m Presión lateral de agua en la parte inferior de la alcantarilla. WAb=Ya*(h0-b_l)*au
 Consorcio PM - DEVENCO
PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo
– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

Empuje de suelo (EH)

Para efectos de análisis se emplea el método del fluido equivalente, considerando la condición de suelo en reposo para efectos de las máximas
presiones laterales.

𝑘0 = 1 − sin 𝜙′𝑓 [AASHTO LRFD 3.11.5.2]

k0 0.500 Coeficiente de presión lateral de suelo en reposo

Considerando la distribución triangular de presión del terreno en función de su altura.

EH_t 0.09 tn/m Presión lateral de suelo en la parte superior de la alcantarilla. EHt=k0*Ys*(Ht-he)*au
EH_b 1.53 tn/m Presión lateral de suelo en la parte inferior de la alcantarilla. EHb=k0*Ys*Ht*au

RIGIDEZ DE APOYOS ELÁSTICOS

Para el modelo computacional, se estima la rigidez de los resortes que simularán el comportamiento elástico del suelo de apoyo.

K30 1500 tn/m3 Coeficiente de balasto

Ns 10 Nümero de segmentos de losa inferior a evaluar
L_s 0.15 m Longitud de segmentos
K_ri 225 tn/m Rigidez de resorte interior. K_ri=K30*L_s*au
K_re 112.5 tn/m Rigidez de resorte exterior. K_re=0.5*K30*L_s*au

REQUISITOS DE CARGA Y DISEÑO

Combinaciones de carga

AASHTO LRFD Tablas 3.4.1-1 y 3.4.1-2

Combinaciones DC DW EV EH LL+IM WA LS
Resistencia Ia 1.25 1.50 1.30 1.35 1.75 0.00 1.75
Resistencia Ib 1.25 1.50 1.30 0.50* 1.75 1.00 0.00
Resistencia Ic 0.90 0.65 0.90 1.35 0.00 0.00 1.75
Servicio Ia 1.00 1.00 1.00 1.00 1.00 0.00 1.00
Servicio Ib 1.00 1.00 1.00 1.00 1.00 1.00 0.00
Servicio Ic 1.00 1.00 1.00 1.00 0.00 0.00 1.00
*AASHTO LRFD 3.11.7
Modificador de cargas

AASHTO LRFD 1.3.2

Modificador Servicio Resist. Fatiga

Ductilidad nD 1.00 0.95 1.00
Redundancia NR 1.00 1.00 1.00
Importancia nI 1.00 1.05 1.00
ni 1.00 1.00 1.00
 Consorcio PM - DEVENCO
PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo
– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

ANÁLISIS POR RESISTENCIA Y POR SERVICIO

Losa Inferior

Muros Laterales

Tabla resumen de fuerzas

Flexión (tn-m) Corte (tn)

Elemento Mu+ Mu- Ms+ Ms- Vu_M+ Vu_M-_d
Losa inferior 0.86 0.41 0.64 0.19 0.82 0.66
Muros 0.86 0.13 0.64 0.19 1.72 1.28
 Consorcio PM - DEVENCO
PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo
– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

DISEÑO POR FLEXIÓN DE LOSA INFERIOR

M+ M-
Momento de agrietamiento
Factor de variabilidad de fisuramiento por flexión Y1 1.6 1.6
Relación fy/fu del acero de refuerzo Y3 0.67 0.67
Módulo de rotura del concreto. fr=2*√(f'c) kg/cm2 fr 28.98 28.98
Momento de inercia bruta de sección unitaria cm4 Ig 66667 66667
Distancia entre centroide de sección y la fibra extrema traccionada cm yt 10 10
Módulo elástico de sección. S=Ig/yt cm3 S 6667 6667
Momento de agrietamiento. [AASHTO LRFD 5.6.3.3-1] tn-m Mcr 2.07 2.07
Acero de refuerzo longitudinal
Momento factorado tn-m Mu 0.86 0.41
Requerimiento de resistencia mínima. tn-m 1.33Mu 1.15 0.55
Requerimiento de resistencia mínima. tn-m Mcr 2.07 2.07
Momento de diseño. Mr=Máx(Mu,Mín(1.33Mu,Mcr)) (A5.6.3.3) tn-m Md=Mr 1.15 0.55
Modificador de resistencia. (A5.5.4.2) фf 0.90 0.90
Constante. kw=Md/0.85*φ*f'c*b cm2 kw 7.14 3.40
Peralte efectivo cm d 15.00 15.00
Profundidad de bloque en compresión. a=d-√(d^2-2*kw) cm a 0.48 0.23
Área de acero de refuerzo calculado. As=0.85*f'c*b*a/fy cm2 As 2.06 0.97
Díametro de acero de refuerzo in db 3/8 3/8
Separación calculada m s_cal 0.35 0.73
Separación de refuerzo m s 0.25 0.25
Acero de refuerzo colocado cm2 As_col 2.85 2.85
Control de agrietamiento por separación de acero de refuerzo longitudinal. AASHTO LRFD 5.6.7
-Momento de Inercia Efectivo
B=b/n*As cm-1 B 3.63 3.63
Profundidad de eje neutro. y=√(2*de*B+1)-1 / B cm y 2.61 2.61
Momento de inercia de sección fisurada. Icr=b*y^3/3+n*As*(d-y)^2 cm4 Icr 4822 4822
Momento de agrietamiento [AASHTO LRFD 5.6.3.5.2-2] tn-m Mcr 1.93 1.93
Momento máximo de etapa en estudio (momento en servicio) tn-m Ma=Ms 0.64 0.19
Momento de inercia efectivo [AASHTO LRFD 5.6.3.5.2-1] cm4 Ie 66667 66667
-Esfuerzos en servicio
Esfuerzo de compresión en concreto. fc=Ms*y/Icr kg/cm2 fc 34.51 10.13
Esfuerzo máximo de compresión en concreto. fc_máx=0.5*f'c kg/cm2 fc_máx 105 105
fc ≤ fc_máx? OK! OK!
Esfuerzo de tracción en acero de refuerzo. fss=Ms*(d-y)*n/Icr kg/cm2 fss 1581 464
Esfuerzo máximo de compresión en concreto. fs_máx=0.6*fy kg/cm2 fs_máx 2520 2520
fss ≤ fs_máx? OK! OK!
-Separación máxima de acero de refuerzo
Factor de exposición Clase 1 γe 1.00 1.00
Espesor de recubrimiento de acero cercano a la fibra extrema en tracción in dc 1.97 1.97
Espesor de elemento in h 7.87 7.87
Ratio de deformación flexural de refuerzo [AASHTO LRFD 5.6.7-2] βs 1.48 1.48
Esfuerzo de tracción en acero de refuerzo. ksi fss 22.58 6.63
Separación máxima calculada [AASHTO LRFD 5.6.7-1] in s_máx 17.06 67.59
Separación máxima calculada cm s_máx 43.33 171.67
s ≤ s_máx? OK! OK!
 Consorcio PM - DEVENCO
PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo
– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

Acero de refuerzo transversal

-Refuerzo transversal - acero de distribución (A9.7.3.2)
Distancia libre de losa ft S 4.27
Porcentaje de acero de distribución calculado % As_dist 48.42
Acero de distribución calculado cm2 As_dist 1.38
Díametro de acero de distribución in db 3/8
Separación calculada m s_cal 0.52
Separación de refuerzo m s 0.25
Acero de distribución colocado cm2 As_d_c 2.85

DISEÑO POR FLEXIÓN DE MURO LATERAL

M+ M-
Momento de agrietamiento
Factor de variabilidad de fisuramiento por flexión Y1 1.6 1.6
Relación fy/fu del acero de refuerzo Y3 0.67 0.67
Módulo de rotura del concreto. fr=2*√(f'c) kg/cm2 fr 28.98 28.98
Momento de inercia bruta de sección unitaria cm4 Ig 66667 66667
Distancia entre centroide de sección y la fibra extrema traccionada cm yt 10 10
Módulo elástico de sección. S=Ig/yt cm3 S 6667 6667
Momento de agrietamiento. [AASHTO LRFD 5.6.3.3-1] tn-m Mcr 2.07 2.07
Acero de refuerzo longitudinal
Momento factorado tn-m Mu 0.86 0.13
Requerimiento de resistencia mínima. tn-m 1.33Mu 1.15 0.17
Requerimiento de resistencia mínima. tn-m Mcr 2.07 2.07
Momento de diseño. Mr=Máx(Mu,Mín(1.33Mu,Mcr)) (A5.6.3.3) tn-m Md=Mr 1.15 0.17
Modificador de resistencia. (A5.5.4.2) фf 0.90 0.90
Constante. kw=Md/0.85*φ*f'c*b cm2 kw 7.14 1.08
Peralte efectivo cm d 15.00 15.00
Profundidad de bloque en compresión. a=d-√(d^2-2*kw) cm a 0.48 0.07
Área de acero de refuerzo calculado. As=0.85*f'c*b*a/fy cm2 As 2.06 0.31
Díametro de acero de refuerzo in db 3/8 3/8
Separación calculada m s_cal 0.35 2.33
Separación de refuerzo m s 0.25 0.25
Acero de refuerzo colocado cm2 As_col 2.85 2.85
Control de agrietamiento por separación de acero de refuerzo longitudinal. AASHTO LRFD 5.6.7
-Momento de Inercia Efectivo
B=b/n*As cm-1 B 3.63 3.63
Profundidad de eje neutro. y=√(2*de*B+1)-1 / B cm y 2.61 2.61
Momento de inercia de sección fisurada. Icr=b*y^3/3+n*As*(d-y)^2 cm4 Icr 4822 4822
Momento de agrietamiento [AASHTO LRFD 5.6.3.5.2-2] tn-m Mcr 1.93 1.93
Momento máximo de etapa en estudio (momento en servicio) tn-m Ma=Ms 0.64 0.19
Momento de inercia efectivo [AASHTO LRFD 5.6.3.5.2-1] cm4 Ie 66667 66667
-Esfuerzos en servicio
Esfuerzo de compresión en concreto. fc=Ms*y/Icr kg/cm2 fc 34.51 10.13
Esfuerzo máximo de compresión en concreto. fc_máx=0.5*f'c kg/cm2 fc_máx 105 105
fc ≤ fc_máx? OK! OK!
Esfuerzo de tracción en acero de refuerzo. fss=Ms*(d-y)*n/Icr kg/cm2 fss 1581 464
Esfuerzo máximo de compresión en concreto. fs_máx=0.6*fy kg/cm2 fs_máx 2520 2520
fss ≤ fs_máx? OK! OK!
 Consorcio PM - DEVENCO
PROYECTO DE INVERSIÓN 1: Andahuaylillas – Pullahuaylla – Yutto – Ttiomayo
– Pullinqui – Manccopampa – Interseccion (huarcay). Distrito de Andahuaylillas –
Provincia de Quispicanchis. Departamento de Cusco

-Separación máxima de acero de refuerzo

Factor de exposición Clase 1 γe 1.00 1.00
Espesor de recubrimiento de acero cercano a la fibra extrema en tracción in dc 1.97 1.97
Espesor de elemento in h 7.87 7.87
Ratio de deformación flexural de refuerzo [AASHTO LRFD 5.6.7-2] βs 1.48 1.48
Esfuerzo de tracción en acero de refuerzo. ksi fss 22.58 6.63
Separación máxima calculada [AASHTO LRFD 5.6.7-1] in s_máx 17.06 67.59
Separación máxima calculada cm s_máx 43.33 171.67
s ≤ s_máx? OK! OK!
Acero de refuerzo transversal
-Refuerzo transversal - acero de distribución (A9.7.3.2)
Distancia libre de losa ft S 4.59
Porcentaje de acero de distribución calculado % As_dist 46.66
Acero de distribución calculado cm2 As_dist 1.33
Díametro de acero de distribución in db 3/8
Separación calculada m s_cal 0.54
Separación de refuerzo m s 0.25
Acero de distribución colocado cm2 As_d_c 2.85

VERIFICACIÓN POR CORTE

Resistencia nominal al corte. AASHTO LRFD 5.7.3.3

Losa Inf Muro
Profundidad efectiva de corte in dv 5.86 5.89
Factor de capacidad del concreto diagonalmete agrietado. (A5.7.3.4.1) β 2.0 2.0
Factor modificador debido al peso del concreto. (A5.4.2.8) λ 1.0 1.0
Resistencia a la compresión del concreto ksi f'c 3.00 3.00
Resistencia nominal al corte [AASHTO LRFD 5.7.3.3-2] kip Vn 173.05 173.96
Resistencia nominal del concreto [AASHTO LRFD 5.7.3.3-3] kip Vc 25.26 25.39
Resistencia nominal de la sección. Vc=Mín(Vn,Vc) kip Vc 25.26 25.39
Resistencia nominal del concreto tn Vc 11.46 11.52
Modificador de resistencia. (A5.5.4.2) ф 0.90 0.90
Capacidad resistente del concreto al cortante tn фVc 10.31 10.36
Vu ≤ фVc? OK! OK!

ESQUEMA DE REFUERZO

Ø 3/8'' @ 0.25
Ø 3/8'' @ 0.25

Ø 3/8'' @ 0.25

Ø 3/8'' @ 0.25 Ø 3/8'' @ 0.25

Ø 3/8'' @ 0.25
