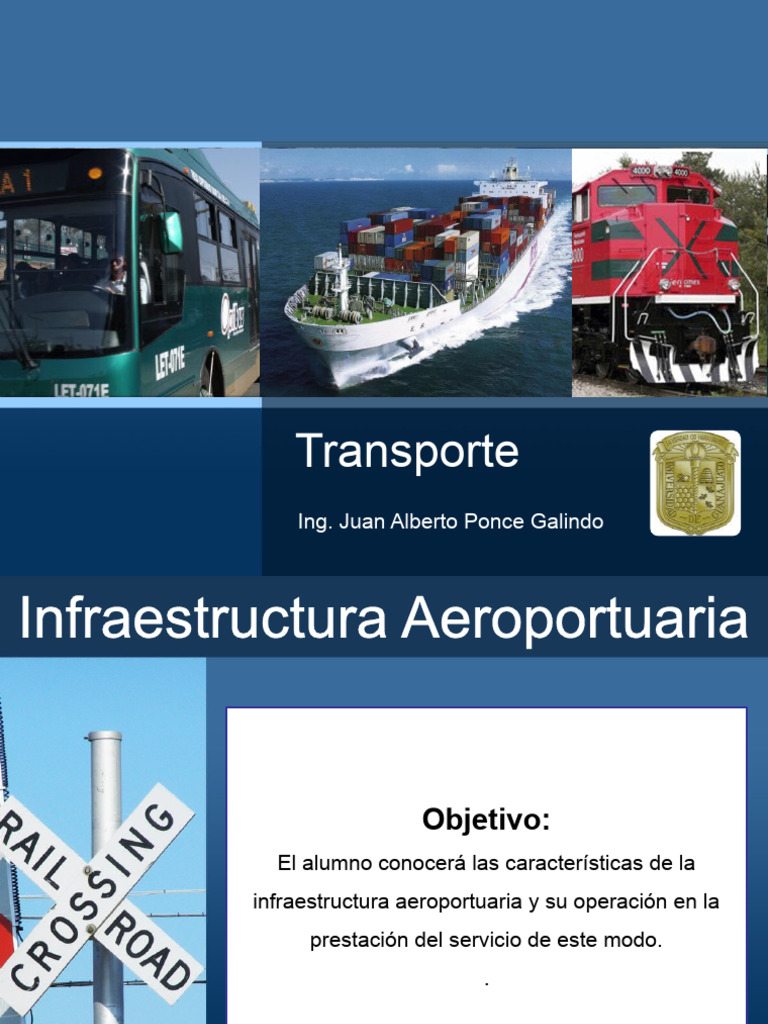

Transporte
Ing. Juan Alberto Ponce Galindo
Infraestructura Aeroportuaria
Objetivo:
El alumno conocerá las características de la
infraestructura aeroportuaria y su operación en la
prestación del servicio de este modo.
.
Infraestructura Aeroportuaria
Elementos del
Transporte Aéreo
Elementos del Transporte
Transporte Aéreo
¿Que es un Aeródromo?
Área definida de tierra o de agua, que incluye
todas sus edificaciones, instalaciones y equipos,
destinada total o parcialmente a la llegada, salida y
movimiento en superficie de aeronaves.
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Helipuerto
Aeropuerto
Aeródromo sobre una
Son terminales en tierra estructura artificial
donde se inician y destinada a ser utilizada,
concluyen los viajes de total o parcialmente, para
transporte aéreo en la llegada, la salida o el
aeronaves movimiento de superficie
de los helicópteros.
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Infraestructura
Servicios . Usuarios
Equipamiento
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Todos los edificios, pistas, rodajes, plataformas
e instalaciones adheridos al suelo, dentro del
predio jurisdiccional del aeródromo.
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Los servicios son los responsables del
control, organización y seguridad del
aeródromo. Para el movimiento seguro,
ordenado y eficiente de aeronaves,
pasajeros, mercancías y correo.
Recursos Normatividad Procedimientos
Humanos
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
La Organización de Aviación Civil Internacional, también conocida como Organización
Internacional de Aeronáutica Civil', OACI (o ICAO, por sus siglas en inglés International
Civil Aviation Organization ) es una agencia de la Organización de las Naciones
Unidas creada en 1944 por la Convención de Chicago para estudiar los problemas de
la aviación civil internacional y promover los reglamentos y normas únicos en la
aeronáutica mundial. La dirige un consejo permanente con sede en Montreal
Ing. Juan Alberto Ponce Galindo
(Canadá).
Elementos del Transporte
Transporte Aéreo
USUARIOS
• Aeronaves
• Personal
• Pasajeros
• Organismos
Gubernamentales
• Agentes Postales
• Agentes de Carga
• Agentes de Aduana
• Importadores - Exportadores
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Aeronaves
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Aeronaves
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Aeronaves
Ing. Juan Alberto Ponce Galindo
Elementos del Transporte
Transporte Aéreo
Aeronaves
Ing. Juan Alberto Ponce Galindo
Infraestructura Aeroportuaria
Configuración
Transporte Configuración
El área de movimiento, terrenos y edificios
adyacentes o parte de los mismos, cuyo acceso
está controlado
(Pistas, calles de rodaje, plataformas de
estacionamiento, hangares y torre de control )
Lado Aire
Edificios y
Lado Terrenos a los que
tiene acceso el
Tierra Público en General.
(Terminales y
Bodegas)
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
ÁREA RESTRINGIDA
Área del aeródromo en la que solo pueden ingresar
exclusivamente aquellas personas, mercancías y/o
vehículos que posean autorización otorgada por la
autoridad competente que habilite su ingreso.
Lado Aire
CONTROL
SEGURIDAD
Lado
MERCANCÍAS
PERSONAS
VEHÍCULOS
Tierra
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
ÁREA DE MOVIMIENTO
Parte del aeródromo que ha de utilizarse para el despegue,
aterrizaje y rodaje de aeronaves, integrada por el área de
maniobras y las plataformas.
Lado
ÁREA DE
MANIOBRAS Aire
Área del
aeródromo
destinada para el
despegue, Lado
aterrizaje y rodaje
de aeronaves, Tierra
Área
PISTA
rectangular definida en un
excluyendo las
aeródromo terrestre preparada para
plataformas
el aterrizaje y despegue de las
aeronaves.
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
ÁREA DE MOVIMIENTO
Parte del aeródromo que ha de utilizarse para el despegue,
aterrizaje y rodaje de aeronaves, integrada por el área de
maniobras y las plataformas.
PLATAFORMAS
Lado
Área definida, en un
Aire
aeródromo terrestre,
destinada a dar cabida a las
aeronaves para los fines de
embarque o desembarque de
Lado
pasajeros, correo o carga,
abastecimiento de
Tierra
combustible, estacionamiento
o mantenimiento.
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
ÁREA DE SEÑALES
Área del aeródromo utilizada para exhibir señales
terrestres.
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
Torre de Control
En ella se administran
todo el tránsito aéreo,
ya sea que se
encuentren volando en
cerca del aeropuerto, o
se hallen en el área de
operaciones como las
pistas y calles de
rodaje.
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
Hangares
• Se diseñan con base en el avión de proyecto y la clase de
operaciones por realizarse.
• Proporcionan estancia a los aviones y habilitan el darles revisión
preventiva y correctiva.
• Deben contar con instalaciones, equipo y herramientas
especiales especificadas en la Norma Oficial Mexicana NOM-
145/1-SCT3-2000.
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
Zona de Combustibles
• Conjunto de instalaciones o equipos que permiten almacenar,
controlar, conducir y suministrar combustibles de aviación.
• Deben cumplir con normas nacionales e internacionales.
• Están localizadas a la dirección del viento, en el extremo de la
pista, procurando que los gases que emanan los combustibles se
alejen del aeropuerto hacia zonas despobladas.
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
Configuraciones de la Terminal
Un concepto simple; un solo edifico
que contiene todos los sistemas de
terminal permitiendo aparcar los
aviones cercanos al edificio.
Salas de espera comunes
Este esquema permite que los
pasajeros sean atendidos en
vestíbulos que se encuentran al lado
del avión a lo largo del embarcadero. .
Salas de espera individuales
Ing. Juan Alberto Ponce Galindo
Transporte Configuración
Configuraciones de la Terminal
Permite una mayor maniobrabilidad del
avión, así como mayor espacio para
estacionamiento. Una terminal principal
permite conectar con las formas de entrada
y salida.
Capacidad del Aeropuerto mayor
Los embarcaderos y las salas de espera son
sustituidos por vestíbulos móviles y autobuses, los
aviones pueden ser aparcados lejos de la terminal
con lo cual se minimizan las aglomeraciones de
aviones.
Salas de espera adicionales en la TRANSPORTADOR
terminal Ing. Juan Alberto Ponce Galindo
Infraestructura Aeroportuaria
Planeación
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
NUMERO DE IDENTIFICACION DE PISTA
DE ATERRIZAJE
NORTE
VERDADERO 16O 30’
NORTE
MAGNETICO
Para definir la orientación
de la pista, se usa la rosa de
vientos, teniendo en cuenta
que la orientación de la
pista debe ser siempre en
dirección de los vientos
320
dominantes y que los
O
30’
vientos cruzados sean en el O
304 00’
95% de los casos menores a
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Se determina una clave de referencia de aeródromo, que se
seleccione para fines de Planificación del Aeródromo, de acuerdo
con las características de los aviones para los que se destine la
instalación.
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
La longitud de
campo de
referencia se
usa solo para
seleccionar el
número de
clave.
La longitud de campo mínima necesaria para el despegue con la
masa máxima certificada de despegue, al nivel del mar, en
atmosfera tipo, sin viento y con pendiente de pista cero, tal
como se indica en el manual de vuelo de la aeronave de diseño.
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Transporte Planeación
Ing. Juan Alberto Ponce Galindo
Infraestructura Aeroportuaria
Funcionamiento y
Gestión
Transporte Funcionamiento y Gestión
Se lleva a cabo la planificación
operacional de itinerarios de vuelo.
Se Planifica la Gestión del Centro de
Control de Tránsito Aéreo y Centros
de Control Operacional.
Se realiza la evaluación, selección y
renovación técnica de flotas de
aeronaves.
Ing. Juan Alberto Ponce Galindo
Transporte Funcionamiento y Gestión
Se Supervisa el mantenimiento de infraestructura del Aeropuerto como son
sus plataformas, pistas, balizamiento de pistas y calles de rodaje; como
también de los servicios que giran alrededor de los pasajeros y sus
necesidades, como el mantenimiento de mobiliarios, sanitarios, ascensores,
escaleras mecánicas, refrigeración, calefacción, energía primaria y
secundaria, etc.
14’’
estándar
Acoplamiento
quebradizo y enchufe
de desconexión
Se
recomien
da aprox.
4” de
relleno de
concreto
Ing. Juan Alberto Ponce Galindo
Transporte Funcionamiento y Gestión
Se incorporan las nuevas tecnologías de información y comunicación a
los Servicios de Navegación Aérea, que comprende los Servicios de
Tránsito Aéreo, Servicio de Telecomunicaciones Aeronáuticas, Servicios
Meteorológicos para la Navegación Aérea, Búsqueda y Salvamento y
Servicios de Información Aeronáutica, que son servicios que se prestan
al tránsito aéreo durante todas las fases de las operaciones:
aproximación, despegue, control de aeródromo y en ruta.
Ing. Juan Alberto Ponce Galindo
Transporte Funcionamiento y Gestión
Se amplían los tipos y calidad de los
servicios prestados, como contar con
modernas instalaciones para
restaurantes, tiendas, mostradores
para la reserva de hoteles, información
turística, cajeros automáticos, bancos,
oficinas de cambio de *divisas,
servicios comerciales y una oficina de
correos.
Se fortalece la seguridad aérea y
aeroportuaria dentro de los
estándares regulados por la
Organización de Aviación Civil
Internacional, garantizando que
todas las áreas del aeropuerto sean
seguras tanto para los que pilotean o
trabajan con aviones como para los
pasajeros.
Ing. Juan Alberto Ponce Galindo
Transporte Funcionamiento y Gestión
Se controla la calidad ambiental en el funcionamiento aeroportuario a
través de inspecciones ajustadas a normas establecidas en un marco de
política ambiental.
Por ejemplo el control de:
• Contaminación Atmosférica, generada por los motores de vehículos y
aeronaves.
• Contaminación Acústica, generada por el bullicio del tráfico de
vehículos y por las aeronaves, principalmente en operaciones de
aterrizaje y despegue.
Ing. Juan Alberto Ponce Galindo
Transporte Funcionamiento y Gestión
Se planifica una expansión de la infraestructura aeroportuaria cuando son
necesarios algunos cambios debido a que la capacidad de pasajeros, carga
o movimiento de aeronaves del aeropuerto está cerca de su capacidad total;
expandiendo los terminales de pasajeros o carga, nuevos estacionamientos
para taxis, pistas de aterrizaje y despegue, etc.; o considerar la
construcción de un nuevo aeropuerto en la región.
Ing. Juan Alberto Ponce Galindo
Infraestructura Aeroportuaria
Los Aeropuertos y
la Carga Aérea
Los Aeropuertos y la Carga
Transporte Aérea
Ing. Juan Alberto Ponce Galindo
Los Aeropuertos y la Carga
Transporte Aérea
Ing. Juan Alberto Ponce Galindo
Los Aeropuertos y la Carga
Transporte Aérea
Ing. Juan Alberto Ponce Galindo
Los Aeropuertos y la Carga
Transporte Aérea
Ing. Juan Alberto Ponce Galindo
Los Aeropuertos y la Carga
Transporte Aérea
Ing. Juan Alberto Ponce Galindo
Los Aeropuertos y la Carga
Transporte Aérea
Ing. Juan Alberto Ponce Galindo
Infraestructura Aeroportuaria
Por su Atención:
