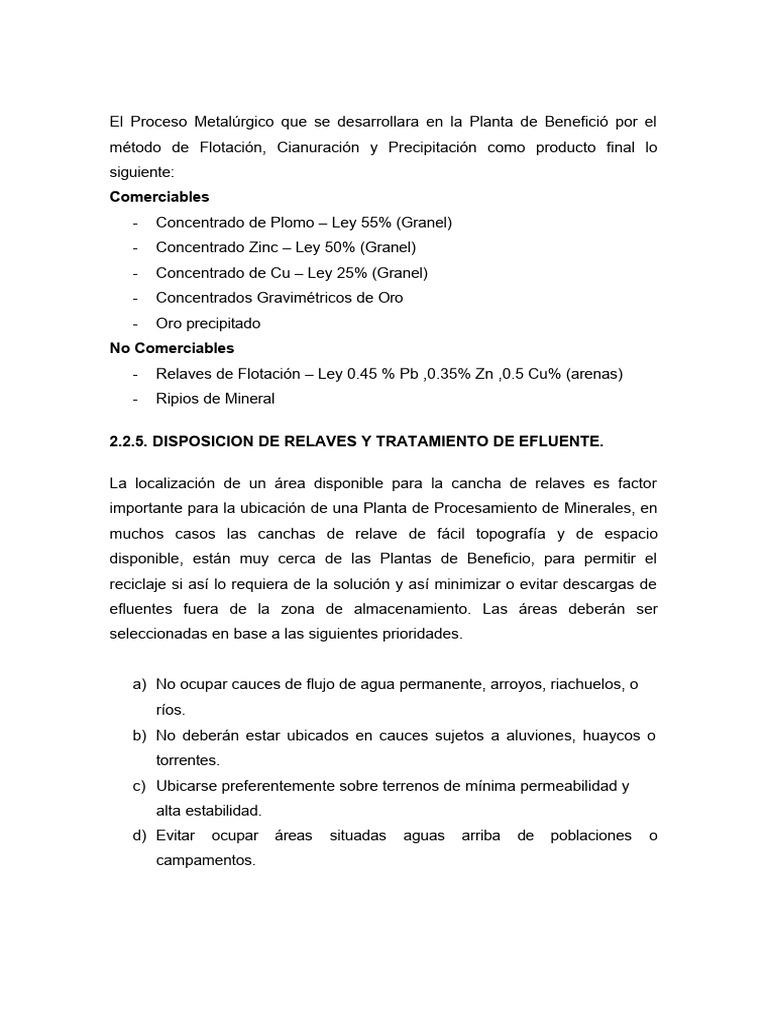

El Proceso Metalúrgico que se desarrollara en la Planta de Benefició por el

método de Flotación, Cianuración y Precipitación como producto final lo

siguiente:
Comerciables
- Concentrado de Plomo – Ley 55% (Granel)
- Concentrado Zinc – Ley 50% (Granel)
- Concentrado de Cu – Ley 25% (Granel)
- Concentrados Gravimétricos de Oro
- Oro precipitado
No Comerciables
- Relaves de Flotación – Ley 0.45 % Pb ,0.35% Zn ,0.5 Cu% (arenas)
- Ripios de Mineral

2.2.5. DISPOSICION DE RELAVES Y TRATAMIENTO DE EFLUENTE.

La localización de un área disponible para la cancha de relaves es factor

importante para la ubicación de una Planta de Procesamiento de Minerales, en
muchos casos las canchas de relave de fácil topografía y de espacio
disponible, están muy cerca de las Plantas de Beneficio, para permitir el
reciclaje si así lo requiera de la solución y así minimizar o evitar descargas de
efluentes fuera de la zona de almacenamiento. Las áreas deberán ser
seleccionadas en base a las siguientes prioridades.

a) No ocupar cauces de flujo de agua permanente, arroyos, riachuelos, o

ríos.
b) No deberán estar ubicados en cauces sujetos a aluviones, huaycos o
torrentes.
c) Ubicarse preferentemente sobre terrenos de mínima permeabilidad y
alta estabilidad.
d) Evitar ocupar áreas situadas aguas arriba de poblaciones o
campamentos.
2.2.6. DESCRIPCION DEL PROCESO DE DISPOSICION DE RELAVES EN
PLANTA

La pulpa que es evacuada del Tk Espesador 26’Ø X 10’ Nº 03, con una
densidad de pulpa promedio de 1600 g/l es evacuada por diferencia de niveles
y con tuberías de polipropileno de 3” Ø soportadas por andamios de maderos
las cuales estarán a cargo de un solo personal cada 12 horas.
La disposición del relave en la Cancha se realiza de la siguiente Manera:
Una vez alcanzado el nivel del muro, ya sea de la parte izquierda o derecha de
la cancha, se va avanzando la disposición de la pulpa en sentido contrario,
dejándose de esta manera orear para que personal realice la construcción de
gaviones utilizando malla forrada, geotextil y llenado con el mismo relave. Del
borde del nivel se corre una distancia de un metro y de ahí se da inicio al nuevo
muro de una altura de 1 mt. X un ancho de 1 mt. Según se va construyendo los
gaviones, se realiza la evacuación del Relave a dicha zona iniciándose esta en
dirección contraria a los muros, esto se hace para que el espejo de solución se
forme lo más alejada a los muros y así evitar filtraciones de soluciones o
deterioros de muros.
La evacuación de la solución del espejo se realiza por drenaje a través de
tuberías de polipropileno de 4”Ø hacia un cajón ubicado en la parte inferior de
la cancha. Cuando este cajón se llena de solución, esta es bombeada con la
Bomba Hydrostal 2” X 1 ½” hacia la poza de geomembrana de donde es
distribuida hacia los tanques PVC 10 m3 de almacenamiento de Solución
Barren conjuntamente con la solución barren proveniente de la Planta de Merril
Crowe, para posteriormente ser usada nuevamente en el proceso.
 Fotografía N°16: Presa de Relaves.

2.2.7. REAPROVECHAMIENTO DE MINERAL DE CANCHA DE RELAVE N° 02

S.M.R.L ANTONIO RAYMONDI CUSCO, plantea el proyecto del

reaprovechamiento de mineral de la cancha de relaves N°02, del cual se
extraerá el concentrado de Oro y Plata, los residuos de este proceso serán
almacenados en la misma cancha N° 02. Para la implementación del proyecto
de reaprovechamiento del mineral del depósito de relaves no se implementarán
nuevas estructuras operativas, se tratará en la misma Planta de Beneficio
Antonio Raimondi.
Como resultado de las antiguas operaciones de la Planta, se generaron relaves
que fueron dispuestos en el depósito de relaves N°02, este relaves aún
presentan contenidos de mineral de Au y Ag y otros, por ello este material será
extraído con cargadores frontales y acumulado en pilas, y después serán
cargados a la Planta, en donde se separa el mineral del material residual, a
través de procesos de molienda, gravimetría y frotación, utilizando para ello
equipos de alta tecnología, una vez obtenido el concentrado, será transportado
para la venta correspondiente.
El reaprovechamiento de relaves, no implica ninguna infraestructura adicional,
en lo posible se establecerá, parte del cierre progresivo; el Proyecto de
Reaprovechamiento contempla su uso responsable y eficiente, de los espejos
de agua que se formen en la superficie del depósito de relaves N°02, se
captaran a través de tubería y se recircularan hacia la Planta de
Reaprovechamiento de relaves para su reúso, esto califica al Proyecto como de
vertimiento cero.
En el caso extremo, si hubiese filtraciones de agua por debajo de
geomembrana, estas serán captadas por las tuberías de subdrenaje y
recirculadas nuevamente al depósito de relaves N°02, gracias a su diseño y
características el proyecto no genera polvo,
Durante las etapas de construcción y operación S.M.R.L. ANTONIO
RAYMONDI CUSCO asegurara el manejo y control a través de monitoreo físico
u biológicos como aguas superficiales, vertimientos, suelos y calidad de aire.
El reaprovechamiento de relaves solo de realiza de la CANCHA DE RELAVE
02, este es el nombre de esa relavera, finalmente bombeada a la misma
relavera.
Tabla N°12: Ubicación de Deposito de Relaves N°2
CANCHA DE RELAVE 02
CUADRO DE COORDENADAS DATUM WGS84
UBICACIÓN
N° ESTE (X) NORTE (Y)
1 276584.73 8311499.54
2 276590.73 8311515.55
3 276618.16 8311528.24
4 276693.08 8311501.80
5 276623.53 8311445.42
6 276596.20 8311437.34

Fuente: Elaboración Propia.

2.2.8. COMPONETES DE CIERRE DE PLANTA

2.2.8.1. INSTALACIONES DE PLANTA:

Desmantelamiento:

Tabla N° 13: Cuadro de Componentes de Desmantelamiento (Equipos

solo de la Planta de Procesamiento de Mineral)- Detallado.
