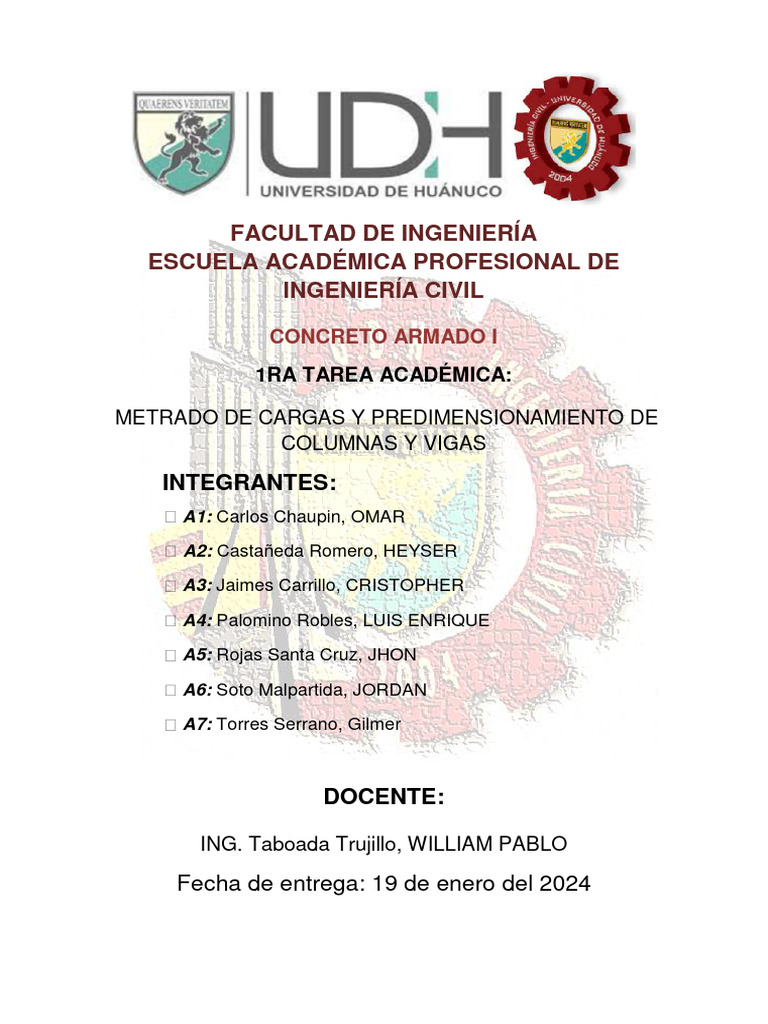

FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICA PROFESIONAL DE

INGENIERÍA CIVIL
CONCRETO ARMADO I
1RA TAREA ACADÉMICA:
METRADO DE CARGAS Y PREDIMENSIONAMIENTO DE

COLUMNAS Y VIGAS
INTEGRANTES:
A1: Carlos Chaupin, OMAR
A2: Castañeda Romero, HEYSER
A3: Jaimes Carrillo, CRISTOPHER
A4: Palomino Robles, LUIS ENRIQUE
A5: Rojas Santa Cruz, JHON
A6: Soto Malpartida, JORDAN
A7: Torres Serrano, Gilmer
DOCENTE:
ING. Taboada Trujillo, WILLIAM PABLO
Fecha de entrega: 19 de enero del 2024

1RA TAREA ACADÉMICA
ÍNDICE GENERAL
1.- INTRODUCCIÓN ....................................................................................................................................... 3

2.- MEMORIA DESCRIPTIVA .......................................................................................................................... 4
2.1.- DATO GENERAL ................................................................................................................................ 4
2.1.1.- GENERALIDADES ...................................................................................................................... 4
2.2.- UBICACIÓN Y LOCALIZACIÓN GENERAL ............................................................................................. 5
2.3.- LIMITES DEL DISTRITO....................................................................................................................... 5
3.- PERÍMETROS Y ÁREAS .............................................................................................................................. 6

3.1.- DEL TERRENO ................................................................................................................................... 6
3.2.- DE LA EDIFICACIÓN ........................................................................................................................... 6
3.2.1.- VIVIENDA:................................................................................................................................ 6
3.1.- CONCEPTO ESTRUCTURAL ................................................................................................................ 6
4.- . PROCEDIMIENTO AL METRADO DE CARGAS .......................................................................................... 6
5.- PREDIMENSIONAMIENTO DE VIGAS ........................................................................................................ 7

5.1.- DIMENSIONAMIENTO EN LA DIRECCIÓN PRINCIPAL (X-X). ................................................................................ 7
5.2.- DIMENSIONAMIENTO EN LA DIRECCIÓN SECUNDARIA (Y-Y) .............................................................................. 7
6.- DIMENSIONAMIENTOS DE COLUMNAS .................................................................................................... 7
7.- ÁREAS TRIBUTARIAS ................................................................................................................................ 8
8.- ESPECIFICACIONES TÉCNICAS ................................................................................................................... 9
8.1.- NORMA E.020 CARGAS ..................................................................................................................... 9
8.1.1.- CARGAS ................................................................................................................................... 9
a.- CARGA MUERTA (CM) .................................................................................................................................. 9
b.- CARGAS VIVAS (CV): .................................................................................................................................... 9
8.2.- MATERIALES DE CONCRETO ............................................................................................................ 10
CONCRETO ARMADO I Página 2 de 15

1.- INTRODUCCIÓN
El presente trabajo está hecho en base a una edificación, “DE UNA VIVIENDA
MULTIFAMILIAR” en la ciudad de Huánuco que está construida de 05 niveles más un
semisótano el cual cuenta con un área total de 353 m2, cuenta con dos pozos de
iluminación: Uno cuenta con un área de 13.27m2 y el segundo pozo de iluminación
cuenta con un área de 10.23m2 y un ambiente utilizado de 284.97m2.
En la realización del trabajo cada uno de los pisos fueron modificados y propuestos de
una forma distinta al original para hacer el cálculo para el metrados de cargas de los 5
niveles considerando que cada nivel será diferente en cada uno de ellos para variar
las sobrecargas, además serán incluidos cortes y elevaciones.
Posteriormente realizaremos el predimensionamiento de columnas y vigas, tanto

principales como vigas secundarias y losa aligerada realizando cálculos a detalle por
niveles y área, así mismo con su resumen por cuadro e incluir en el metrado (tabiquería
y acabados, cielo raso) según el reglamento de edificaciones E020.
Se propone el diseño de una estructura de acuerdo a la normativa peruana de Diseño

Sismorresistente, con la finalidad de que resista a las fuerzas sísmicas leves,
moderadas y severas, esperando que esta no sufra daños considerables. También
usando criterios de rigidez, resistencia, etc.

2.- MEMORIA DESCRIPTIVA
2.1.- DATO GENERAL
PROYECTO: VIVIENDA MULTIFAMILIAR
REGIÓN: HUÁNUCO
PROVINCIA: HUÁNUCO
DISTRITO: AMARILIS
2.1.1.- GENERALIDADES
El presente informe contiene los procedimientos para la elaboración de

metrado de carga de columnas y vigas principales como secundarias y losa
aligerada, de una “VIVIENDA MULTIFAMILIAR” que presenta 05 pisos más un
semisótano distribuido de distinta manera para c/u.
Esta vivienda está conformada por 5 niveles más un semisótano, donde cada
uno cumple diferentes funciones las cuales el sótano cuenta con (estacionamiento,
tienda, SSHH). Así mismo el primer nivel cuenta con (tiendas, almacén, SSHH, más
áreas libres). Segundo nivel cuenta con un restaurante, (salón de mesas, sala de
espera, cocina, SSHH, almacén). Tercer nivel cuenta con un gimnasio, (sala de
aeróbicos, SSHH, vestuario para mujeres y varones, oficina de administración, sala de
maquinarias). Cuarto nivel cuenta local de cómputo, (con dos ambientes para sala de
cómputo, tienda, área libre, sala, oficina de administración, SSHH). Quinto nivel
cumple la función de sauna, (cafetería, recepción, vestidor de mujeres y varones,
guardarropa, SSHH, corredor, cámara de sauna turca, zona de masajes, sauna seca
para parejas, almacén). Están conformadas con el sistema a porticado, ambientándose
para cada nivel según sea planteado. Ubicada en el Distrito de Pillco Marca, provincia
de Huánuco. que forma parte del trabajo académico en la Universidad de Huánuco.

2.2.- UBICACIÓN Y LOCALIZACIÓN GENERAL
El área en estudio se encuentra ubicada en el Distrito de Amarilis, provincia de
Huánuco.
Imagen N° 01
Fuente: Elaboración propia
2.3.- LIMITES DEL DISTRITO

 Limita con estas con los siguientes distritos:
 Por el Norte: Con la Esperanza
 Parte Sur: Con el distrito Pillco Marca
Por el Este: Con el distrito de Huánuco

3.- PERÍMETROS Y ÁREAS
3.1.- DEL TERRENO
Los linderos mencionados en el ítem anterior, describen un área cerrada de forma
rectangular, la misma que encierra un área total de 353 m2.
3.2.- DE LA EDIFICACIÓN
La construcción, comprende, sótano, primero, segundo, tercero, cuarto y quinto piso
cuyas áreas son las siguientes: Área techada a construirse en:
3.2.1.- VIVIENDA:
 SÓTANO
 1ER NIVEL
 2DO NIVEL
 3ER NIVEL
 4TO NIVEL
 5TO NIVEL
 AZOTEA NO PRESENTA ÁREAS
3.1.- CONCEPTO ESTRUCTURAL

El planteamiento estructural del proyecto, tiene por objetivo principal la seguridad y
estabilidad de todos sus componentes, para el análisis estructural se han considerado
las cargas vivas y cargas muertas a la que es sometida la estructura durante su vida
útil, por las condiciones de ubicación de intermedio riesgo sísmico, zona II en el
planteamiento estructural de la construcción se han proyectado el sistema a porticado
de concreto armado.
4.- . PROCEDIMIENTO AL METRADO DE CARGAS

El dimensionamiento de los elementos estructurales, se realiza con la finalidad de dar
medidas geométricas que garanticen un comportamiento óptimo del modelo estructural
según en RNE E.0.20.
Siguiendo las recomendaciones existentes de los Códigos y Reglamentos se realizó

el dimensionamiento de los elementos estructurales del proyecto en concordancia con
el planteamiento arquitectónico, cuidando al máximo la seguridad de la estructura
proyectada.

5.- PREDIMENSIONAMIENTO DE VIGAS
Las recomendaciones en el RNE, las vigas se predimensionan teniendo en cuenta la
longitud de luz más larga, el ancho varía entre 0.25 ~ 0.35 de la altura. La Norma
Peruana indica que el ancho mínimo es 25 cm. para el caso que estos formen parte
de pórticos o elementos de sismo-resistentes de las estructuras de concreto armado.
Esta limitación no impide tener vigas de menor espesor (15 o 20 cm) si se trata de
vigas que no formen pórticos.
Las vigas denominadas secundarias cargan las losas de los pisos o techos y pueden
tener menor peralte si se admite que ellas solo reciben esfuerzos debido a sismo, sin
embargo, si se tiene en cuenta que los esfuerzos debido a sismo son mucho más
importantes que las cargas de gravedad, no debe disminuirse mucho su peralte,
además está perdiendo rigidez lateral en esa dirección. El objetivo es estructurar
considerando rigidez lateral y resistencia en las 2 direcciones de la estructura por lo
tanto debe de disponerse de vigas peraltadas.
5.1.- Dimensionamiento en la dirección principal (X-X).

Las vigas de los pórticos principales que soportan la losa, están situadas entre los ejes
principales, se ha dimensionado tomando en cuenta MAYOR LUZ debido a las grandes
sobrecargas.
VIGA PRINCIPAL EJE (X-X) ................................... 0.30X0.55
5.2.- Dimensionamiento en la dirección secundaria (Y-Y)

Las vigas segundarias, que tienen la función de unir los pórticos.
VIGA SECUNDARIA EJE (Y-Y) … .................. 0.25X0.45

6.- DIMENSIONAMIENTOS DE COLUMNAS
Las columnas dentro de las estructuras proyectadas se dimensionaron estimando su
carga la cual suele ser crítica para definir su sección.
COLUMNA............................................... A= 0.30x0.40

7.- ÁREAS TRIBUTARIAS
Se realizó las distribuciones de áreas tributarias teniendo en cuenta la distancia media
que existen de las luces de la edificación obteniendo en total 16 áreas tributarias.

8.- ESPECIFICACIONES TÉCNICAS

Utilizaremos las normas necesarias para el metrado de cargas como describiremos a
continuación:
8.1.- NORMA E.020 CARGAS

8.1.1.- CARGAS
a.- CARGA MUERTA (CM)
Conformada por el peso propio de los elementos estructurales como columnas, vigas y losas;
y por el peso muerto de elementos no estructurales, como tabiques, parapetos, acabados y
coberturas. Para todos los elementos se han utilizado los pesos unitarios de la Tabla N.º 01.
RNE. E.020 CARGAS. A continuación de los materiales que se emplean en el presente
proyecto.
a.1.- CARGAS PERMANENTES O MUERTAS

De acuerdo al RNE. E.020
o Peso de Concreto Armado (vigas y columnas): 2,4 TN/m3.

o Peso de Tabiquería: 0.10TN/m3.
o Peso de acabados de losa: 0.10 TN/m3.
o Peso de losa aligerada: 0.35 - 0.42 TN/m2
b.- CARGAS VIVAS (CV):

Se han determinado siguiendo el procedimiento de la Norma Técnica E.020, en función
del uso o tipo de ocupación de la edificación.

8.2.- MATERIALES DE CONCRETO

como mínimo los valores indicados en la tabla 1 de la E.020. A continuación, se
reproduce sus valores que se usaran en el presente trabajo.
Cemento
Se podrá emplear cemento Pórtland tipo I, salvo que se indique lo contrario en los
planos. El cemento usado cumplirá con las Normas ASTM C-150 y los requisitos de
las especificaciones ITINTEC pertinentes.

Agua
Deberá ser agua potable, limpia y libre de sustancias perjudiciales, tales como aceites,
álcalis, sales, materiales orgánicos u otras sustancias que pueden perjudicar al
concreto o al acero.
Agregados
Los agregados deberán cumplir con las "Especificaciones de Agregados para

Concreto" ITINTEC 400.037 y ASTM C-33, excepto los agregados que, aunque no
cumplan con éstas, hayan demostrado por servicios o por pruebas especiales que
producen un concreto de resistencia y durabilidad adécuales. El tamaño máximo de
los agregados no deberá ser mayor que:
 1/5 La menor dimensión entre las caras de las formas (encofrados).

 1/3 la altura de la losa
 3/4 del espaciamiento mínimo entre varillas individuales de refuerzo ó paquetes
de barras.
Agregados Fino
EI agregado Fino será arena natural limpia, de grano resistente y duro. La materia
orgánica se controlará por el método ASTM C-17.
Agregado grueso
El agregado grueso será grava o piedra, ya sea en su estado natural, triturada o partid
de grano compacto y de calidad dura.
Debe ser limpio, libre de polvo, materia orgánica, greda u otras sustancias
perjudiciales.
Hormigón
Es una mezcla uniforme de agregado Fino y Agregado grueso. Deberá ser bien
graduado entre las mallas 100 y la malla 2 y limpio de materiales orgánicas u otras
sustancias perjudiciales.
Aditivos.
Se podrá utilizar aditivos que cumplan con las especificaciones de la norma ITINTEC
339.086 para modificar las propiedades del concreto en tal forma que lo hagan más
adecuado para las condiciones de trabajo, para tal fin, el uso deberá tener la
aprobación del Inspector o Proyectista.

DOSIFICACIÓN
El concreto de la obra deberá cumplir con la calidad especificada en los planos y será
colocada sin segregación excesiva.
El concreto de las losas de techo, deberá tener incorporada fibras no metálicas En una
cantidad de 900 gramos por metro cúbico de concreto.
Concreto
El concreto a utilizar será acorde a los elementos estructurales a emplear, conforme

se detalla en el siguiente cuadro:
Columna Estructural Calidad de Concreto de

Cemento portland tipo I
Columnas, vigas de pórtico 280 kg/cm2
Losas 280 kg/cm2
Escaleras y muros de corte 280 kg/cm2


N.P.T. = +14.55 N.P.T. = +14.40
DUCHAS CAMARA DE SAUNA GUARDA

N.P.T. = +11.95 N.P.T. = +11.80 TURCA - GRUPAL ROPA VESTIDOR DAMAS VESTIDOR VARONES
DORMITORIO S.H. COCINA LAVAND.TENDAL N.P.T. +11.80 N.P.T. +11.80 N.P.T. +11.80
N.P.T. +11.80 N.P.T. +11.80
N.P.T. = +9.35 N.P.T. = +9.20 OFIC. ADMINISTRACIÓN SALA-2 COMPUTO SS.HH

DORMITORIO S.H. COCINA DORMITORIO S.H.
N.P.T. +9.20 N.P.T. +9.20 N.P.T. +9.20
N.P.T. = +6.75 N.P.T. = +6.60

SALA DE MAQUINAS VESTUARIO VARONES VESTUARIO MUJERES SS.HH
DORMITORIO S.H. COCINA COCINA S.H.
N.P.T. +6.60 N.P.T. +6.60 N.P.T. +6.60 N.P.T. +6.60
SALON DE
N.P.T. = +4.15 N.P.T. = +4.00 COCINA MESAS
DORMITORIO DORMITORIO VESTIDOR N.P.T. +4.00 N.P.T. +4.00
N.P.T. = +1.40 TERRAZA SALA N.P.T. = +1.40 N.P.T. = +1.40 TIENDA 05 TIENDA 03 TIENDA 02 TIENDA 01
COCINA PATIO-LAV. S.H. TIENDA N.P.T. +1.40 TIENDA 04 N.P.T. +1.40
N.P.T. +1.40 N.P.T. +1.40 N.P.T. +1.40
N.P.T. = ±0.00 N.P.T. = ±0.00
ESTACIONAMIENTO ESTACIONAMIENTO TIENDA N.P.T. = -1.20 N.P.T. = -1.20

ESTACIONAMIENTO ESTACIONAMIENTO ESTACIONAMIENTO TIENDA
CORTE A-A
CORTE A-A
DOCENTE: CURSO
ING. WILLIAM PAOLO TABOADA TRUJILLO CONCRETO ARMADO
PLANO:
FECHA LAMINA No.
--
19/01/24
PLANO MODIFICADO
ESCALA:
1/50
A B C D
C2
C2
7.98
B
.20 7.68 ,20
4 C1 C1 C1 C1 4
ESTACIONAMIENTOS
N.P.T. -1.20
6,60
ESTACIONAMIENTO
N.P.T. -1.20
,15
1,08
3 C1 C1 C1 C1 3
,15
15,15
ESTACIONAMIENTOS
N.P.T. -1.20
ESTACIONAMIENTOS
N.P.T. -1.20
24,00
9,18
22,00
2 C1 C1 C1 C1 2
B B
B B
DEP.
,15
N.P.T. -1.20
DEP. TIENDA
N.P.T. -1.20
N.P.T. -1.20
SH
N.P.T. -1.20
3,55
TIENDA
N.P.T. -1.20
SH
N.P.T. -1.20
6,85
N.P.T. -1.20
,15
1 C1 C1 C1 C1 1
N.P.T. -1.20
1,50
1,50
N.P.T. ±0.00
N.P.T. ±0.00
DOCENTE: CURSO
,20 2,95 ,15 2,50 ,10 1,90 ,20 ING. WILLIAM PAOLO TABOADA TRUJILLO CONCRETO ARMADO
8,00 A B C
A D
PLANO:
FECHA LAMINA No.
B
--
19/01/24
PLANO MODIFICADO
ESCALA:
1/50
PLANTA SEMISÓTANO PLANTA SEMISÓTANO
A B C D
7.98
B
ALMACEN
,15 2,85 ,15 7.68 ,15 N.P.T. +1.40
4 C1 C1 C1 C1 4
SS.HH VARONES
3,00
N.P.T. +1.40
TERRAZA
N.P.T. +1.55
SS.HH MUJERES
N.P.T. +1.40
2,00
TIENDA 05
,15
N.P.T. +1.40
,15
SALA
N.P.T. +1.55
3,45
TIENDA 06
N.P.T. +1.40
4,65
,15
COMEDOR
N.P.T. +1.40
3 C1 C1 C1 C1 3
2,30
,15
,15
TIENDA 04
N.P.T. +1.40
2,95
PATIO
3,05
N.P.T. +1.40
COCINA
N.P.T. +1.40
24,00
,15
TIENDA 03
,15
N.P.T. +1.40
TIENDA 07
N.P.T. +1.40
22,00
2,45
PATIO - LAV.
N.P.T. +1.40 2 C1 C1 C1 C1 2
ESTUDIO
N.P.T. +1.40
3,60
B B
,15
TIENDA 02
N.P.T. +1.40
S.H.
S.H.
,15
B B
2,50
5,85
HALL
N.P.T. +1.40
,15
TIENDA 01
TIENDA
N.P.T. +1.40
N.P.T. +1.40
,15
1 C1 C1 C1 C1 1
5,05
N.P.T. +1.40
N.P.T. ±0.00
1,80
N.P.T. ±0.00 DOCENTE: CURSO

,15 3,00 ,15 2,50 ,10 1,95 ,15
A B C D
8,00 A PLANO:
FECHA LAMINA No.
--
19/01/24
B PLANO MODIFICADO
ESCALA:
PLANTA PRIMER PISO PLANTA PRIMER PISO 1/50

A B C D
7.98
B
,15 2,85 ,15 1,55 ,15 3,00 ,15
3,00
C1 C1 C1 C1 4
ALMACEN
N.P.T. +4.00
COCINA
N.P.T. +4.00
2,00
,15
SS.HH VARONES
N.P.T. +4.00
,15
SS.HH MUJERES
S.H. N.P.T. +4.00
DORM. 1
3,45
CL.
4,90
,15
ESTAR
N.P.T. +4.15
SALA DE ESPERA
2,30
N.P.T. +4.00
,15
,15
3 C1 C1 C1 C1 3
CL.
2,95
DORM. 2
3,15
24,00
,15
,15
22,00
SALON DE
MESAS
2,35
N.P.T. +4.00
RECEPCIÓN-CAJA
N.P.T. +4.00
DORM. 3
3,85
,15
CL. 2 C1 C1 C1 C1 2
,15
B B B B
3,80
VESTIDOR
2,50
HALL
N.P.T. +4.15
CL.
,15
,15
CL.
S.H.
3,40
3,40
DORM. 4
,15
,15
1 C1 C1 C1 C1 1
1,50
1,50
DOCENTE: CURSO
,15 5,85 ,15 1,70 ,15
A B C D
8,00
A PLANO:
FECHA LAMINA No.
B
--
19/01/24
PLANO MODIFICADO
ESCALA:
PLANTA SEGUNDO PISO PLANTA SEGUNDO PISO 1/50

A B C D
7.98
B
,15 2,84 ,15 1,56 ,15 3,00 ,15
3,00
C-1 C-1 C-1 C-1 4
SS.HH
N.P.T. +6.60
2,00
,15
,15
DORM. 1 SALA DE MAQUINAS

3,80 N.P.T. +6.60
2,35
DORM. 2
,15
,15 ,60 ,15

2,40
DORM. 3
S.H.
1,30
,15
,15
3 C-1 C-1 C-1 C-1 3

2,95
3,05
COCINA
OFIC. ADMINISTRACIÓN
24,00
N.P.T. +6.60
,15
,15
VESTUARIO VARONES
N.P.T. +6.60
22,00
2,35
ZONA DE REHIDRATACIÓN
N.P.T. +6.60
3,85
SALA
COMEDOR
N.P.T. +6.75 SS.HH
,15
N.P.T. +6.60
2 C-1 C-1
2 C-1 C-1 2
,15
B B B B
COCINA
3,80
VESTUARIO MUJERES
HALL
2,50
N.P.T. +6.75 N.P.T. +6.60

,15
,15
2,00
SALA DE AEROBICOS
SALA
3,40
N.P.T. +6.60
COMEDOR
N.P.T. +6.75
,15
SS.HH
S.H.
N.P.T. +6.60
1,25
,15
,15
1 C-1 C-1 C-1 C-1 1

1,50
1,50
DOCENTE: CURSO

,15 4,55 ,15 ,153,00 ,15
PLANO:
8,00 FECHA LAMINA No.
A
--
A B C D 19/01/24
PLANO MODIFICADO
B ESCALA:
PLANTA TERCER PISO PLANTA TERCER PISO 1/50

A B C D
7.98
B
,15 2,85 ,15 1,55 ,15 3,00 ,15
3,00
4 C-1 SS.HH C-1 C-1 C-1 4
N.P.T. +9.20
2,00
,15
SALA
N.P.T. +9.20
,15
OFIC. ADMINISTRACIÓN
N.P.T. +9.20
DORM. 1
3,80
2,35
DORM. 2
AREA LIBRE
,15
N.P.T. +9.20
,15 ,60 ,15
2,40
DORM. 3
S.H.
1,30
,15
,15
3 C-1 C-1 C-1 C-1 3

2,95
3,05
COCINA
24,00
,15
,15
22,00
SALA-2 COMPUTO
N.P.T. +9.20
2,35
TIENDA
3,85
N.P.T. +9.20
SALA
COMEDOR
N.P.T. +9.35
,15
2 C-1 C-1 C-1 C-1 2

,15
B B B B
3,80
DORM. 2
2,50
HALL
N.P.T. +9.35
,15
,15
HALL
N.P.T. +9.35
2,00
SALA-1 COMPUTO
N.P.T. +9.20
3,40
DORM. 1
,15
S.H. SS.HH
1,25
N.P.T. +9.20
,15
,15
1 C-1 C-1 C-1 C-1 1

1,50
1,50
DOCENTE: CURSO

,15 4,55 ,15 ,153,00 ,15
PLANO:
8,00 FECHA LAMINA No.
A B C D
--
19/01/24
A PLANO MODIFICADO
B PLANTA CUARTO PISO
ESCALA:
PLANTA CUARTO PISO 1/50

A B C D
A
7.98
B
,15 2,85 ,15 1,55 ,15 3,00 ,15
3,00
ALMACEN
4 C-1 N.P.T. +11.80 C-1 C-1 C-1 4
SAUNA SECA SAUNA SECA SAUNA SECA

2,00
PARA PAREJAS PARA PAREJAS PARA PAREJAS DUCHAS
,15
SS.HH N.P.T. +11.80 N.P.T. +11.80 N.P.T. +11.80 N.P.T. +11.80
N.P.T. +11.80
,15
DORM. 1
3,80
2,35
DORM. 2
,15
,15 ,60 ,15
ZONA DE MASAJES
2,40
DORM. 3 N.P.T. +11.80
S.H.
1,30
,15
,15
3 C-1 C-1 C-1 C-1 3

2,95
3,05
COCINA
CAMARA DE SAUNA
TURCA - GRUPAL
N.P.T. +11.80
24,00
C-12
,15
,15
22,00
SS.HH VARONES CORREDOR

2,35
N.P.T. +11.80 N.P.T. +11.80

3,85
SALA SS.HH MUJERES

COMEDOR
N.P.T. +11.95
N.P.T. +11.80
,15
2 C-1 C-1 C-1 C-1 2

,15
B B B GUARDA ROPA B
N.P.T. +11.80
2,50
HALL
N.P.T. +11.95
VESTIDOR DAMAS
7,35
N.P.T. +11.80
,15
RECEPCIÓN
N.P.T. +11.80
CAFETERIA
3,40
N.P.T. +11.80
LAVANDERÍA TENDAL COMÚN
N.P.T. +11.95
VESTIDOR VARONES
N.P.T. +11.80
,15
,15
1 C-1 C-1 C-1 C-1 1

1,50
1,50
DOCENTE: CURSO

,15 7,70 ,15
PLANO:
8,00 A B C D FECHA LAMINA No.
--
19/01/24
B A PLANO MODIFICADO
ESCALA:
PLANTA QUINTO PISO PLANTA QUINTO PISO 1/50

A - 31 A - 32 A - 33 A - 34 A - 35 A - 36
A - 37 A - 38
A - 25 A - 26 A - 27 A - 28 A - 29 A - 30
A - 19 A - 20 A - 21 A - 22 A - 23 A - 24
A - 13
A - 14 A - 15 A - 16 A - 17 A - 18
A - 07
A - 08 A - 09 A - 10 A - 11 A - 12
A - 01 A - 02 A - 03 A - 04 A - 05 A - 06
DOCENTE: CURSO
PLANO:
FECHA LAMINA No.
--
19/01/24
PLANO MODIFICADO
ESCALA:
1/50
METRADO DE CARGA C- 1
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 4 → SALAS DE COMPUTO
PISO 3 → GIMNASIO
PISO 2 → RESTAURANTE
PISO 1 → TIENDA COMERCIAL
IMAGEN SEMI SOTANO
CARGA MUERTA
LARGO (M) ANCHO (M) ALTO (M) AREA (M2) PESO. ESP (ton/m3) TOTAL TABLA 1
VIGA PRINCIPAL 3.55 0.3 0.55 2.40 1.41 CONCRETO SIMPLE DE
VIGA SECUNDARIA 2 0.25 0.45 2.40 0.54
18 1800
LOSA ALIGERADA 3.85 2.40 9.24 0.30 2.78 CONCRETO DE LADRILLO
PESO DE LA COLUMNA 0.4 0.3 2.60 2.40 0.75 GRAVA 23 2300
PESO DEL ACABADO 9.24 0.10 0.92 POMEZ 16 1600
PESO DE TABIQUERIA 9.24 0.10 0.92 CONCRETO ARMADO
PLACAS EN FORMA DE C 6.25 0.20 3.8 2.4 11.40 añadir 1.0 (100) al peso del concreto simple
CARGA MUERTA 18.72 Tn
TABLA 2
CARGA VIVA AREA PESO.ESP TOTAL LUGARES DE ASAMBLEA
TIENDA COMERCIAL PISO 1 9.24 0.50 4.62 Tn
RESTAURANTE PISO 2 9.24 0.40 3.70 Tn SALONES DE BAILE ,RESTAURANTES
4.00 400
GIMNASIO PISO 3 9.24 0.40 3.70 Tn ,MUSEOS,GIMNASIO Y VESTIBULOS DE TEATRO Y
SALAS DE COMPUTO PISO 4 9.24 0.25 2.31 Tn CINES
SAUNA PISO 5 9.24 0.40 3.70 Tn OFICINAS
SALAS DE COMPUTACION 2.5 250
TIENDAS
AREA PESO.ESP TOTAL TIENDAS 5.00 500
AZOTEA AZOTEA 9.24 0.1 0.92 Tn
C- 1
CARGA MUERTA(PERMANENTE) CARGA VIVA(SOBRECARGA) CARGA TOTAL
NIVEL (PISO) carga parcial carga aumentada carga parcial carga aumentada
de servicio ultima
de servicio de servicio ultima de servicio de servicio ultima
AZOTEA 6.40 6.40 8.96 0.92 0.92 1.57 7.32 10.53
5 18.72 25.12 35.17 3.70 4.62 7.85 29.74 43.02
4 18.72 43.84 61.38 2.31 6.93 11.78 50.77 73.16
3 18.72 62.57 87.59 3.70 10.63 18.06 73.19 105.66
2 18.72 81.29 113.80 3.70 14.32 24.35 95.61 138.15
1 18.72 100.01 140.02 4.62 18.94 32.20 118.95 172.22
* 1.4 * 1.7
CARGAS TOTALES
CARGA DE SERVICIO 118.95 Tn
CARGA ULTIMA 172.22 Tn
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

PREDIMENSIONAMIENTO DE COLUMNAS
Debemos entender que las construcciones Las columnas se predimensionan

cuentan con 4 tipos de columnas que son : con:
C- 1
TIPO DE COLUMNA COLUMNA ESQUINERA
tipo de C4 COLUMNA INTERIOR

columna COLUMNA EXTREMA
𝑷
PG(tn) = 118.95 Ton 𝒃𝑫 = COLUMNA ESQUINERA
P= 1.50 x Pg 𝒏 ∗ 𝑭𝒄
n= 0.20
Fc = 280 kg/cm2 bD= 3186 cm2
C-1
b= 56 cm
D= 56 cm
∴ La columna asumida a un principio esta por encima, por b= 60.00 cm
lo que cumpliria. D= 60.00 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 3.95 0.25 0.45 2.40 1.07
18 1800
PLACA PERIMETRAL 4.35 0.20 3.8 2.4 7.93 añadir 1.0 (100) al peso del concreto simple
CARGA VIVA TABLA 2

AREA PESO.ESP TOTAL LUGARES DE ASAMBLEA
4.00 400
TIENDAS
C- 2
NIVEL (PISO) carga carga aumentada carga aumentada
carga parcial
parcial de de servicio ultima
de servicio ultima de servicio de servicio ultima
servicio
AZOTEA 9.99 9.99 13.98 1.68 1.68 2.85 11.66 16.83
5 19.59 29.58 41.41 6.70 8.38 14.24 37.96 55.65
4 19.59 49.18 68.85 4.19 12.56 21.36 61.74 90.20
3 19.59 68.77 96.28 6.70 19.26 32.75 88.03 129.02
2 19.59 88.37 123.71 6.70 25.96 44.14 114.33 167.85
1 19.59 107.96 151.14 8.38 34.34 58.37 142.30 209.52
* 1.4 * 1.7
CARGAS TOTALES

Debemos entender que las construcciones cuentan Las columnas se predimensionan

con 4 tipos de columnas que son : con:
C- 2
TIPO DE COLUMNA COLUMNA EXTREMA
tipo de C2,C3 COLUMNA INTERIOR

𝑷
P= 1.25 x Pg 𝒏 ∗ 𝑭𝒄
n= 0.25
Fc = 280 kg/cm2 bD= 2541 cm2
C-2
b= 50 cm
D= 50 cm
∴ La columna asumida a un principio esta por encima, b= 50.00 cm
por lo que cumpliria. D= 50.00 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 4.05 0.25 0.45 2.40 1.09
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 3
carga parcial
servicio
AZOTEA 10.11 10.11 14.16 1.71 1.71 2.91 11.83 17.07
5 19.94 30.06 42.08 6.86 8.57 14.57 38.63 56.65
4 19.94 50.00 70.00 4.29 12.86 21.85 62.85 91.85
3 19.94 69.94 97.92 6.86 19.71 33.51 89.65 131.43
2 19.94 89.88 125.84 6.86 26.57 45.16 116.45 171.00
1 19.94 109.83 153.76 8.57 35.14 59.73 144.96 213.49
* 1.4 * 1.7
CARGAS TOTALES


C- 3

𝑷
P= 1.25 x Pg 𝒏 ∗ 𝑭𝒄
n= 0.25
Fc = 280 kg/cm2 bD= 2589 cm2
C-3
b= 51 cm
D= 51 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 2.1 0.25 0.35 2.40 0.44
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 4
carga parcial
servicio
AZOTEA 6.19 6.19 8.67 0.96 0.96 1.64 7.16 10.31
5 18.74 24.93 34.90 3.85 4.82 8.19 29.75 43.09
4 18.74 43.67 61.14 2.41 7.22 12.28 50.89 73.42
3 18.74 62.41 87.37 3.85 11.07 18.83 73.48 106.20
2 18.74 81.15 113.61 3.85 14.93 25.38 96.07 138.98
1 18.74 99.89 139.84 4.82 19.74 33.56 119.63 173.40
* 1.4 * 1.7
CARGAS TOTALES


C- 4

𝑷
PG(tn) = 119.63 Ton 𝒃𝑫 = C- 4 COLUMNA ESQUINERA
P= 1.50 x Pg 𝒏 ∗ 𝑭𝒄
n= 0.20
Fc = 280 kg/cm2 bD= 3204 cm2
C-4
b= 57 cm
D= 57 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 2 0.25 0.45 2.40 0.54
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 5
carga parcial
servicio
AZOTEA 10.47 10.47 14.65 1.64 1.64 2.79 12.11 17.45
5 24.61 35.07 49.10 6.58 8.22 13.97 43.29 63.07
4 24.61 59.68 83.55 4.11 12.33 20.96 72.01 104.51
3 24.61 84.28 117.99 6.58 18.91 32.14 103.19 150.13
2 24.61 108.89 152.44 6.58 25.48 43.32 134.37 195.76
1 24.61 133.49 186.89 8.22 33.70 57.29 167.19 244.18
* 1.4 * 1.7
CARGAS TOTALES


C- 5

𝑷
P= 1.25 x Pg 𝒏 ∗ 𝑭𝒄
n= 0.25
Fc = 280 kg/cm2 bD= 2986 cm2
C-5
b= 55 cm
D= 55 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 4.35 0.25 0.45 2.40 1.17
18 1800
CARGA MUERTA 18.70 Tn añadir 1.0 (100) al peso del concreto simple
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 6
carga aumentada carga aumentada
NIVEL (PISO) carga parcial carga parcial
de servicio ultima
AZOTEA 15.89 15.89 22.24 2.81 2.81 4.78 18.70 27.02
5 18.70 34.59 48.42 11.25 14.06 23.90 48.65 72.32
4 18.70 53.29 74.60 7.03 21.09 35.85 74.38 110.46
3 18.70 71.99 100.78 11.25 32.34 54.97 104.33 155.76
2 18.70 90.69 126.96 11.25 43.59 74.10 134.27 201.06
1 18.70 109.39 153.14 14.06 57.65 98.00 167.03 251.14
* 1.4 * 1.7
CARGAS TOTALES


C- 6
TIPO DE COLUMNA COLUMNA INTERIOR

columna 𝑷 COLUMNA EXTREMA
PG(tn) = 167.03 Ton 𝒃𝑫 =
𝒏 ∗ 𝑭𝒄 COLUMNA ESQUINERA
P= 1.10 x Pg
n= 0.30
Fc = 280 kg/cm2 bD= 2187 cm2
C-6
b= 47 cm
D= 47 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 4.05 0.25 0.45 2.40 1.09
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 7
carga carga aumentada carga aumentada
NIVEL (PISO) carga parcial
servicio
AZOTEA 16.64 16.64 23.29 3.05 3.05 5.18 19.68 28.47
5 19.68 36.32 50.85 12.20 15.25 25.92 51.56 76.76
4 19.68 56.00 78.40 7.62 22.87 38.87 78.87 117.28
3 19.68 75.69 105.96 12.20 35.06 59.61 110.75 165.57
2 19.68 95.37 133.52 12.20 47.26 80.34 142.63 213.86
1 19.68 115.06 161.08 15.25 62.50 106.26 177.56 267.34
* 1.4 * 1.7
CARGAS TOTALES


C- 7

PG(tn) = 177.56 Ton 𝒃𝑫 =
P= 1.10 x Pg
n= 0.30
Fc = 280 kg/cm2 bD= 2325 cm2
C-7
b= 48 cm
D= 48 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 2.1 0.25 0.45 2.40 0.57
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 8
servicio
AZOTEA 10.76 10.76 15.07 1.71 1.71 2.91 12.48 17.98
5 24.97 35.73 50.03 6.85 8.57 14.56 44.30 64.59
4 24.97 60.70 84.98 4.28 12.85 21.84 73.55 106.82
3 24.97 85.67 119.94 6.85 19.70 33.49 105.37 153.43
2 24.97 110.64 154.90 6.85 26.55 45.14 137.19 200.04
1 24.97 135.61 189.86 8.57 35.12 59.70 170.73 249.56
* 1.4 * 1.7
CARGAS TOTALES


C- 8

PG(tn) = 170.73 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 3049 cm2
C-8
b= 55 cm
D= 55 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 2 0.25 0.45 2.40 0.54
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 9
servicio
AZOTEA 10.19 10.19 14.27 1.60 1.60 2.71 11.79 16.98
5 23.92 34.10 47.75 6.38 7.98 13.57 42.08 61.31
4 23.92 58.02 81.23 3.99 11.97 20.35 69.99 101.58
3 23.92 81.93 114.71 6.38 18.35 31.20 100.29 145.91
2 23.92 105.85 148.19 6.38 24.74 42.05 130.59 190.24
1 23.92 129.76 181.67 7.98 32.72 55.62 162.48 237.29
* 1.4 * 1.7
CARGAS TOTALES


C- 9

PG(tn) = 162.48 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 2901 cm2
C-9
b= 54 cm
D= 54 cm
METRADO DE CARGA C - 10
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 3.95 0.25 0.45 2.40 1.07
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 10
servicio
AZOTEA 15.90 15.90 22.26 2.89 2.89 4.92 18.80 27.18
5 18.80 34.70 48.58 11.57 14.47 24.59 49.16 73.17
4 18.80 53.49 74.89 7.23 21.70 36.89 75.19 111.78
3 18.80 72.29 101.21 11.57 33.27 56.56 105.56 157.76
2 18.80 91.09 127.52 11.57 44.84 76.23 135.93 203.75
1 18.80 109.88 153.84 14.47 59.31 100.82 169.19 254.66
* 1.4 * 1.7
CARGAS TOTALES


C - 10

PG(tn) = 169.19 Ton 𝒃𝑫 =
P= 1.10 x Pg
n= 0.30
Fc = 280 kg/cm2 bD= 2216 cm2
C-10
b= 47 cm
D= 47 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 4.31 0.25 0.45 2.40 1.16
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 11
de servicio ultima
AZOTEA 16.33 16.33 22.86 2.96 2.96 5.03 19.29 27.89
5 19.29 35.61 49.86 11.84 14.80 25.16 50.41 75.02
4 19.29 54.90 76.86 7.40 22.20 37.74 77.10 114.60
3 19.29 74.19 103.86 11.84 34.04 57.87 108.23 161.73
2 19.29 93.47 130.86 11.84 45.88 78.00 139.35 208.86
1 19.29 112.76 157.86 14.80 60.68 103.16 173.44 261.02
* 1.4 * 1.7
CARGAS TOTALES


C - 11

PG(tn) = 173.44 Ton 𝒃𝑫 =
P= 1.10 x Pg
n= 0.30
Fc = 280 kg/cm2 bD= 2271 cm2
C-11
b= 48 cm
D= 48 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 2.1 0.25 0.45 2.40 0.57
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 12
servicio
AZOTEA 10.48 10.48 14.68 1.66 1.66 2.83 12.15 17.50
5 24.28 34.76 48.66 6.65 8.32 14.14 43.07 62.80
4 24.28 59.04 82.65 4.16 12.47 21.20 71.51 103.85
3 24.28 83.31 116.64 6.65 19.12 32.51 102.44 149.15
2 24.28 107.59 150.62 6.65 25.78 43.82 133.36 194.44
1 24.28 131.86 184.61 8.32 34.09 57.96 165.95 242.56
* 1.4 * 1.7
CARGAS TOTALES


C - 12

PG(tn) = 165.95 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 2963 cm2
C-12
b= 54 cm
D= 54 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 1.85 0.25 0.45 2.40 0.50
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 13
servicio
AZOTEA 6.49 6.49 9.09 0.95 0.95 1.61 7.44 10.70
5 19.02 25.51 35.72 3.79 4.74 8.06 30.25 43.78
4 19.02 44.54 62.35 2.37 7.11 12.09 51.65 74.44
3 19.02 63.56 88.98 3.79 10.90 18.53 74.46 107.51
2 19.02 82.58 115.61 3.79 14.69 24.98 97.27 140.59
1 19.02 101.60 142.24 4.74 19.43 33.04 121.04 175.28
* 1.4 * 1.7
CARGAS TOTALES


C - 13

PG(tn) = 121.04 Ton 𝒃𝑫 =
P= 1.50 x Pg
n= 0.20
Fc = 280 kg/cm2 bD= 3242 cm2
C-13
b= 57 cm
D= 57 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 3.95 0.25 0.45 2.40 1.07
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 14
servicio
AZOTEA 9.99 9.99 13.99 1.69 1.69 2.87 11.68 16.86
5 19.61 29.60 41.45 6.75 8.44 14.35 38.04 55.79
4 19.61 49.22 68.90 4.22 12.66 21.52 61.88 90.43
3 19.61 68.83 96.36 6.75 19.41 33.00 88.24 129.36
2 19.61 88.44 123.82 6.75 26.16 44.48 114.61 168.30
1 19.61 108.06 151.28 8.44 34.60 58.83 142.66 210.11
* 1.4 * 1.7
CARGAS TOTALES


C - 14

PG(tn) = 142.66 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 2548 cm2
C-14
b= 50 cm
D= 50 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 4.05 0.25 0.45 2.40 1.09
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 15
servicio
AZOTEA 10.18 10.18 14.25 1.73 1.73 2.94 11.90 17.18
5 20.02 30.20 42.28 6.91 8.64 14.68 38.83 56.96
4 20.02 50.22 70.31 4.32 12.95 22.02 63.17 92.33
3 20.02 70.24 98.34 6.91 19.86 33.76 90.10 132.10
2 20.02 90.26 126.36 6.91 26.77 45.51 117.03 171.87
1 20.02 110.28 154.39 8.64 35.40 60.19 145.68 214.58
* 1.4 * 1.7
CARGAS TOTALES


C - 15

PG(tn) = 145.68 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 2602 cm2
C-15
b= 51 cm
D= 51 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 2.1 0.25 0.45 2.40 0.57
18 1800
CARGA VIVA TABLA 2

4.00 400
TIENDAS
C- 16
de servicio ultima
AZOTEA 6.72 6.72 9.41 0.99 0.99 1.68 7.71 11.09
5 19.47 26.19 36.67 3.95 4.94 8.40 31.13 45.07
4 19.47 45.66 63.93 2.47 7.41 12.60 53.07 76.53
3 19.47 65.14 91.19 3.95 11.36 19.32 76.50 110.50
2 19.47 84.61 118.45 3.95 15.31 26.03 99.92 144.48
1 19.47 104.08 145.71 4.94 20.25 34.43 124.33 180.14
* 1.4 * 1.7
CARGAS TOTALES


C - 16

PG(tn) = 124.33 Ton 𝒃𝑫 =
P= 1.50 x Pg
n= 0.20
Fc = 280 kg/cm2 bD= 3330 cm2
C-16
b= 58 cm
D= 58 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 6.76 0.25 0.45 2.40 1.83
18 1800
LOSA ALIGERADA 19.58 0.30 5.88 CONCRETO DE LADRILLO
CONCRETO ARMADO
TABLA 2
LUGARES DE ASAMBLEA
SALONES DE BAILE ,RESTAURANTES

4.00 400
,MUSEOS,GIMNASIO Y VESTIBULOS DE TEATRO Y
CINES
CARGA VIVA OFICINAS
TIENDAS
C- 17
servicio
PISO 1 46.92 46.92 65.69 1.96 1.96 3.33 48.88 69.01
* 1.4 * 1.7
CARGAS TOTALES


C - 17

PG(tn) = 48.88 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 873 cm2
C-17
b= 30 cm
D= 30 cm
USO
PISO 6 → AZOTEA
PISO 5 → SAUNA
PISO 3 → GIMNASIO
IMAGEN SEMI SOTANO
CARGA MUERTA
VIGA SECUNDARIA 6.76 0.25 0.45 2.40 1.83
18 1800
LOSA ALIGERADA 31.45 0.30 9.44 CONCRETO DE LADRILLO
CONCRETO ARMADO
TABLA 2
LUGARES DE ASAMBLEA
SALONES DE BAILE ,RESTAURANTES

4.00 400
,MUSEOS,GIMNASIO Y VESTIBULOS DE TEATRO Y
CINES
CARGA VIVA OFICINAS
TIENDAS
C- 18
servicio
PISO 1 74.68 74.68 104.55 3.15 3.15 5.35 77.83 109.90
* 1.4 * 1.7
CARGAS TOTALES


C - 18

PG(tn) = 77.83 Ton 𝒃𝑫 =
P= 1.25 x Pg
n= 0.25
Fc = 280 kg/cm2 bD= 1390 cm2
C-18
b= 37 cm
D= 37 cm
CARGAS DE SERVICIO Y CARGA ULTIMA
C- 1
CARGA MUERTA ( PERMANENTE) CARGA VIVA ( SOBRECARGA ) CARGA TOTAL
NIVEL DE
CARGA Carga aumentada carga aumentada
PISO PARCIAL DE CARGA PARCIAL DE SERVICIO ULTIMA
de servicio ultima de servicio ultima
SERVICIO DE SERVICIO
AZOTEA 6.40 6.40 8.96 0.93 0.93 1.58 7.33 10.53
5 18.73 25.13 35.17 3.70 4.62 7.86 29.75 43.03
4 18.73 43.85 61.39 2.31 6.93 11.79 50.78 73.17
3 18.73 62.57 87.60 3.70 10.63 18.07 73.20 105.66
2 18.73 81.29 113.81 3.70 14.33 24.35 95.62 138.16
1 18.73 100.02 140.02 4.62 18.95 32.21 118.96 172.22
CARGAS TOTALES
DE SERVICIO 118.96 Tn
ULTIMA 172.22 Tn
C- 2
NIVEL DE Carga aumentada carga aumentada
CARGA
AZOTEA 9.99 9.99 13.98 1.68 1.68 2.85 11.67 16.83
5 19.60 29.59 41.42 6.70 8.38 14.24 37.96 55.66
4 19.60 49.18 68.85 4.19 12.57 21.36 61.74 90.21
3 19.60 68.78 96.28 6.70 19.27 32.75 88.04 129.03
2 19.60 88.37 123.72 6.70 25.97 44.14 114.33 167.85
1 19.60 107.96 151.15 8.38 34.34 58.38 142.30 209.52
CARGAS TOTALES
ULTIMA 209.52 Tn
C- 3
CARGA
AZOTEA 10.12 10.12 14.16 1.72 1.72 2.92 11.83 17.08
5 19.95 30.06 42.08 6.86 8.57 14.57 38.63 56.65
4 19.95 50.00 70.00 4.29 12.86 21.86 62.86 91.86
3 19.95 69.95 97.92 6.86 19.72 33.51 89.66 131.43
2 19.95 89.89 125.84 6.86 26.57 45.17 116.46 171.01
1 19.95 109.83 153.76 8.57 35.14 59.74 144.97 213.50
CARGAS TOTALES
ULTIMA 213.50 Tn
C- 4
CARGA
AZOTEA 6.20 6.20 8.68 0.97 0.97 1.64 7.16 10.31
5 18.74 24.94 34.91 3.86 4.82 8.19 29.75 43.09
4 18.74 43.67 61.14 2.41 7.23 12.28 50.90 73.42
3 18.74 62.41 87.38 3.86 11.08 18.83 73.49 106.20
2 18.74 81.15 113.61 3.86 14.93 25.38 96.08 138.99
1 18.74 99.89 139.84 4.82 19.75 33.57 119.63 173.40
CARGAS TOTALES
ULTIMA 173.40 Tn
C- 5
CARGA
AZOTEA 10.47 10.47 14.66 1.65 1.65 2.80 12.12 17.45
5 24.61 35.08 49.11 6.58 8.22 13.98 43.30 63.08
4 24.61 59.68 83.55 4.11 12.33 20.97 72.01 104.51
3 24.61 84.29 118.00 6.58 18.91 32.15 103.19 150.14
2 24.61 108.89 152.45 6.58 25.49 43.32 134.37 195.77
1 24.61 133.50 186.89 8.22 33.71 57.30 167.20 244.19
CARGAS TOTALES
ULTIMA 244.19 Tn
C- 6
NIVEL DE
AZOTEA 15.89 15.89 22.25 2.82 2.82 4.79 18.70 27.03
5 18.70 34.59 48.43 11.25 14.06 23.91 48.65 72.33
4 18.70 53.29 74.61 7.03 21.09 35.86 74.38 110.46
3 18.70 71.99 100.79 11.25 32.34 54.98 104.33 155.76
2 18.70 90.69 126.97 11.25 43.59 74.10 134.28 201.06
1 18.70 109.39 153.15 14.06 57.65 98.00 167.04 251.15
CARGAS TOTALES
ULTIMA 251.15 Tn
C- 7
CARGA
AZOTEA 16.64 16.64 23.29 3.05 3.05 5.19 19.69 28.48
5 19.69 36.32 50.85 12.20 15.25 25.92 51.57 76.77
4 19.69 56.01 78.41 7.63 22.87 38.88 78.88 117.28
3 19.69 75.69 105.97 12.20 35.07 59.61 110.76 165.58
2 19.69 95.38 133.53 12.20 47.26 80.35 142.64 213.87
1 19.69 115.06 161.08 15.25 62.51 106.26 177.57 267.34
CARGAS TOTALES
ULTIMA 267.34 Tn
C- 8
CARGA
AZOTEA 10.77 10.77 15.07 1.72 1.72 2.92 12.48 17.98
5 24.97 35.74 50.03 6.86 8.57 14.57 44.30 64.59
4 24.97 60.71 84.99 4.29 12.85 21.85 73.56 106.83
3 24.97 85.68 119.95 6.86 19.70 33.49 105.38 153.44
2 24.97 110.65 154.90 6.86 26.56 45.14 137.20 200.04
1 24.97 135.62 189.86 8.57 35.12 59.70 170.73 249.56
CARGAS TOTALES
ULTIMA 249.56 Tn
C- 9
CARGA
AZOTEA 10.19 10.19 14.27 1.60 1.60 2.72 11.79 16.98
5 23.92 34.11 47.75 6.39 7.98 13.57 42.09 61.32
4 23.92 58.02 81.23 3.99 11.97 20.35 69.99 101.58
3 23.92 81.94 114.71 6.39 18.36 31.21 100.29 145.91
2 23.92 105.85 148.19 6.39 24.74 42.06 130.59 190.25
1 23.92 129.77 181.68 7.98 32.72 55.63 162.49 237.30
CARGAS TOTALES
ULTIMA 237.30 Tn
C- 10
CARGA
AZOTEA 15.91 15.91 22.27 2.90 2.90 4.92 18.80 27.19
5 18.80 34.70 48.58 11.58 14.47 24.60 49.17 73.17
4 18.80 53.50 74.90 7.24 21.70 36.89 75.20 111.78
3 18.80 72.30 101.21 11.58 33.27 56.56 105.57 157.77
2 18.80 91.09 127.53 11.58 44.85 76.24 135.93 203.76
1 18.80 109.89 153.84 14.47 59.31 100.83 169.19 254.66
CARGAS TOTALES
ULTIMA 254.66 Tn
C- 11
NIVEL DE
AZOTEA 16.33 16.33 22.86 2.96 2.96 5.04 19.29 27.89
5 19.29 35.62 49.86 11.84 14.80 25.16 50.42 75.02
4 19.29 54.90 76.86 7.40 22.20 37.74 77.10 114.60
3 19.29 74.19 103.87 11.84 34.04 57.87 108.23 161.73
2 19.29 93.48 130.87 11.84 45.88 78.00 139.36 208.86
1 19.29 112.76 157.87 14.80 60.68 103.16 173.44 261.02
CARGAS TOTALES
ULTIMA 261.02 Tn
C- 12
CARGA
AZOTEA 10.49 10.49 14.68 1.67 1.67 2.83 12.15 17.51
5 24.28 34.76 48.67 6.66 8.32 14.14 43.08 62.80
4 24.28 59.04 82.65 4.16 12.48 21.21 71.51 103.86
3 24.28 83.32 116.64 6.66 19.13 32.52 102.44 149.15
2 24.28 107.59 150.63 6.66 25.78 43.83 133.37 194.45
1 24.28 131.87 184.61 8.32 34.10 57.96 165.96 242.57
CARGAS TOTALES
ULTIMA 242.57 Tn
C- 13
CARGA
AZOTEA 6.50 6.50 9.09 0.95 0.95 1.62 7.44 10.70
5 19.03 25.52 35.72 3.80 4.74 8.06 30.26 43.78
4 19.03 44.54 62.36 2.37 7.11 12.09 51.65 74.44
3 19.03 63.56 88.99 3.80 10.91 18.54 74.46 107.52
2 19.03 82.59 115.62 3.80 14.70 24.98 97.28 140.60
1 19.03 101.61 142.25 4.74 19.44 33.04 121.04 175.29
CARGAS TOTALES
ULTIMA 175.29 Tn
C- 14
CARGA
AZOTEA 10.00 10.00 13.99 1.69 1.69 2.87 11.68 16.86
5 19.62 29.61 41.45 6.76 8.44 14.35 38.05 55.80
4 19.62 49.22 68.91 4.22 12.66 21.53 61.88 90.43
3 19.62 68.84 96.37 6.76 19.42 33.01 88.25 129.37
2 19.62 88.45 123.83 6.76 26.17 44.48 114.61 168.31
1 19.62 108.06 151.29 8.44 34.61 58.83 142.67 210.11
CARGAS TOTALES
ULTIMA 210.11 Tn
C- 15
CARGA
AZOTEA 10.18 10.18 14.25 1.73 1.73 2.94 11.91 17.19
5 20.03 30.20 42.28 6.91 8.64 14.68 38.84 56.96
4 20.03 50.22 70.31 4.32 12.96 22.02 63.18 92.33
3 20.03 70.24 98.34 6.91 19.87 33.77 90.10 132.10
2 20.03 90.27 126.37 6.91 26.77 45.51 117.03 171.88
1 20.03 110.29 154.40 8.64 35.41 60.19 145.69 214.58
CARGAS TOTALES
ULTIMA 214.58 Tn
C- 16
NIVEL DE
AZOTEA 6.72 6.72 9.41 0.99 0.99 1.68 7.71 11.09
5 19.48 26.20 36.67 3.96 4.94 8.40 31.14 45.07
4 19.48 45.67 63.93 2.47 7.41 12.60 53.08 76.53
3 19.48 65.14 91.19 3.96 11.37 19.32 76.50 110.51
2 19.48 84.61 118.46 3.96 15.32 26.04 99.93 144.49
1 19.48 104.08 145.72 4.94 20.26 34.44 124.34 180.15
CARGAS TOTALES
ULTIMA 180.15 Tn
C- 17
CARGA
PISO 1 46.92 46.92 65.69 1.96 1.96 3.33 48.88 69.02
CARGAS TOTALES
ULTIMA 69.02 Tn
C- 18
CARGA
PISO 1 74.69 74.69 104.56 3.15 3.15 5.35 77.83 109.91
CARGAS TOTALES
ULTIMA 109.91 Tn
C- 1
TIPO DE C4
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 118.95 Ton 𝒏 ∗ 𝑭𝒄
P= 1.50 xPg
n= 0.20 𝒃𝑫 = 3186 cm2
Fc = 280.00 Kg/cm2
b= 56 cm
D= 56 cm
C- 2
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 142.30 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2541 cm2
Fc = 280.00 Kg/cm2
b= 50 cm
D= 50 cm
C- 3
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 144.96 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2589 cm2
Fc = 280.00 Kg/cm2
b= 51 cm
D= 51 cm
C- 4
TIPO DE C4
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 119.63 Ton 𝒏 ∗ 𝑭𝒄
P= 1.50 xPg
n= 0.20 𝒃𝑫 = 3204 cm2
Fc = 280.00 Kg/cm2
b= 57 cm
D= 57 cm
C- 5
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 167.19 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2986 cm2
Fc = 280.00 Kg/cm2
b= 55 cm
D= 55 cm
C- 6
TIPO DE C1
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 167.03 Ton 𝒏 ∗ 𝑭𝒄
P= 1.10 xPg
n= 0.30 𝒃𝑫 = 2187 cm2
Fc = 280.00 Kg/cm2
b= 47 cm
D= 47 cm
C- 7
TIPO DE C1
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 177.56 Ton 𝒏 ∗ 𝑭𝒄
P= 1.10 xPg
n= 0.30 𝒃𝑫 = 2325 cm2
Fc = 280.00 Kg/cm2
b= 48 cm
D= 48 cm
C- 8
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 170.73 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 3049 cm2
Fc = 280.00 Kg/cm2
b= 55 cm
D= 55 cm
C- 9
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 162.48 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2901 cm2
Fc = 280.00 Kg/cm2
b= 54 cm
D= 54 cm
C- 10
TIPO DE C1
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 169.19 Ton 𝒏 ∗ 𝑭𝒄
P= 1.10 xPg
n= 0.30 𝒃𝑫 = 2216 cm2
Fc = 280.00 Kg/cm2
b= 47 cm
D= 47 cm
C- 11
TIPO DE C1
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 173.44 Ton 𝒏 ∗ 𝑭𝒄
P= 1.10 xPg
n= 0.30 𝒃𝑫 = 2271 cm2
Fc = 280.00 Kg/cm2
b= 48 cm
D= 48 cm
∴ La columna asumida a un principio es igual al calculado, b= 50.00 cm
C- 12
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 165.95 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2963 cm2
Fc = 280.00 Kg/cm2
b= 54 cm
D= 54 cm
C- 13
TIPO DE C4
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 121.04 Ton 𝒏 ∗ 𝑭𝒄
P= 1.50 xPg
n= 0.20 𝒃𝑫 = 3242 cm2
Fc = 280.00 Kg/cm2
b= 57 cm
D= 57 cm
C- 14
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 142.66 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2548 cm2
Fc = 280.00 Kg/cm2
b= 50 cm
D= 50 cm
C- 15
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 145.68 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 2602 cm2
Fc = 280.00 Kg/cm2
b= 51 cm
D= 51 cm
C- 16
TIPO DE C4
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 124.33 Ton 𝒏 ∗ 𝑭𝒄
P= 1.50 xPg
n= 0.20 𝒃𝑫 = 3330 cm2
Fc = 280.00 Kg/cm2
b= 58 cm
D= 58 cm
C- 17
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 48.88 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 873 cm2
Fc = 280.00 Kg/cm2
b= 30 cm
D= 30 cm
C- 18
TIPO DE C2,C3
COLUMNA 𝑷
𝒃𝑫 =
PG(tn) = 77.83 Ton 𝒏 ∗ 𝑭𝒄
P= 1.25 xPg
n= 0.25 𝒃𝑫 = 1390 cm2
Fc = 280.00 Kg/cm2
b= 37 cm
D= 37 cm
PREDIMENSIONAMIENTO DE VIGAS
VIGAS 1er CRITERIO 2do CRITERIO
Categoria de Edificación Por Sobrecargas
Peralte de vigas
A h=Ln/10 S/C 200 300 500 750 1000
(h) Ln=Luz
B h=Ln/11
crítica h Ln/12 Ln/11 Ln/10 Ln/9 Ln/8
C h=Ln/12
BASE (h) b = h/2 b = ancho tributario / 20 b ≥ 25 cm
PREDIMENSIONAMIENTO DE VIGA PRINCIPAL PREDIMENSIONAMIENTO DE VIGA SECUNDARIA
EDIFICACIONES IMPORTANTES EDIFICACIONES IMPORTANTES
Luz critica: (m) 7.10 m Luz critica: (m) 4.20 m

Categoria B Categoria B
Factor: 11 Factor: 11
h= 0.65 m h= 0.38 m
b= 0.32 m b ≥ 25 cm b= 0.19 m b ≥ 25 cm
Entonces b = 0.35 m Entonces b = 0.25 m
Base de viga: 0.35 m Base de viga: 0.25 m

Altura de viga: 0.65 m Altura de viga: 0.40 m

CORREGUIDO

Cargado por

Información del documento

Descripción original:

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

CORREGUIDO

Cargado por

Copyright:

Formatos disponibles

FACULTAD DE INGENIERÍA

ESCUELA ACADÉMICA PROFESIONAL DE

METRADO DE CARGAS Y PREDIMENSIONAMIENTO DE

A2: Castañeda Romero, HEYSER

A3: Jaimes Carrillo, CRISTOPHER

A4: Palomino Robles, LUIS ENRIQUE

A5: Rojas Santa Cruz, JHON

A6: Soto Malpartida, JORDAN

A7: Torres Serrano, Gilmer

ING. Taboada Trujillo, WILLIAM PABLO

Fecha de entrega: 19 de enero del 2024

1.- INTRODUCCIÓN ....................................................................................................................................... 3

3.- PERÍMETROS Y ÁREAS .............................................................................................................................. 6

5.- PREDIMENSIONAMIENTO DE VIGAS ........................................................................................................ 7

CONCRETO ARMADO I Página 2 de 15

Posteriormente realizaremos el predimensionamiento de columnas y vigas, tanto

Se propone el diseño de una estructura de acuerdo a la normativa peruana de Diseño

CONCRETO ARMADO I Página 3 de 15

El presente informe contiene los procedimientos para la elaboración de

CONCRETO ARMADO I Página 4 de 15

Fuente: Elaboración propia

2.3.- LIMITES DEL DISTRITO

Por el Este: Con el distrito de Huánuco

CONCRETO ARMADO I Página 5 de 15

3.1.- CONCEPTO ESTRUCTURAL

4.- . PROCEDIMIENTO AL METRADO DE CARGAS

Siguiendo las recomendaciones existentes de los Códigos y Reglamentos se realizó

CONCRETO ARMADO I Página 6 de 15

5.1.- Dimensionamiento en la dirección principal (X-X).

VIGA PRINCIPAL EJE (X-X) ................................... 0.30X0.55

5.2.- Dimensionamiento en la dirección secundaria (Y-Y)

VIGA SECUNDARIA EJE (Y-Y) … .................. 0.25X0.45

CONCRETO ARMADO I Página 7 de 15

CONCRETO ARMADO I Página 8 de 15

8.- ESPECIFICACIONES TÉCNICAS

8.1.- NORMA E.020 CARGAS

a.1.- CARGAS PERMANENTES O MUERTAS

o Peso de Concreto Armado (vigas y columnas): 2,4 TN/m3.

b.- CARGAS VIVAS (CV):

CONCRETO ARMADO I Página 9 de 15

8.2.- MATERIALES DE CONCRETO

CONCRETO ARMADO I Página 10 de 15

Los agregados deberán cumplir con las "Especificaciones de Agregados para

 1/5 La menor dimensión entre las caras de las formas (encofrados).

CONCRETO ARMADO I Página 11 de 15

El concreto a utilizar será acorde a los elementos estructurales a emplear, conforme

Columna Estructural Calidad de Concreto de

CONCRETO ARMADO I Página 12 de 15

CONCRETO ARMADO I Página 13 de 15

DUCHAS CAMARA DE SAUNA GUARDA

N.P.T. = +9.35 N.P.T. = +9.20 OFIC. ADMINISTRACIÓN SALA-2 COMPUTO SS.HH

N.P.T. = +6.75 N.P.T. = +6.60

N.P.T. = ±0.00 N.P.T. = ±0.00

ESTACIONAMIENTO ESTACIONAMIENTO TIENDA N.P.T. = -1.20 N.P.T. = -1.20

ING. WILLIAM PAOLO TABOADA TRUJILLO CONCRETO ARMADO

N.P.T. ±0.00 DOCENTE: CURSO

ING. WILLIAM PAOLO TABOADA TRUJILLO CONCRETO ARMADO

PLANTA PRIMER PISO PLANTA PRIMER PISO 1/50

PLANTA SEGUNDO PISO PLANTA SEGUNDO PISO 1/50

DORM. 1 SALA DE MAQUINAS

,15 ,60 ,15

3 C-1 C-1 C-1 C-1 3

N.P.T. +6.75 N.P.T. +6.60
