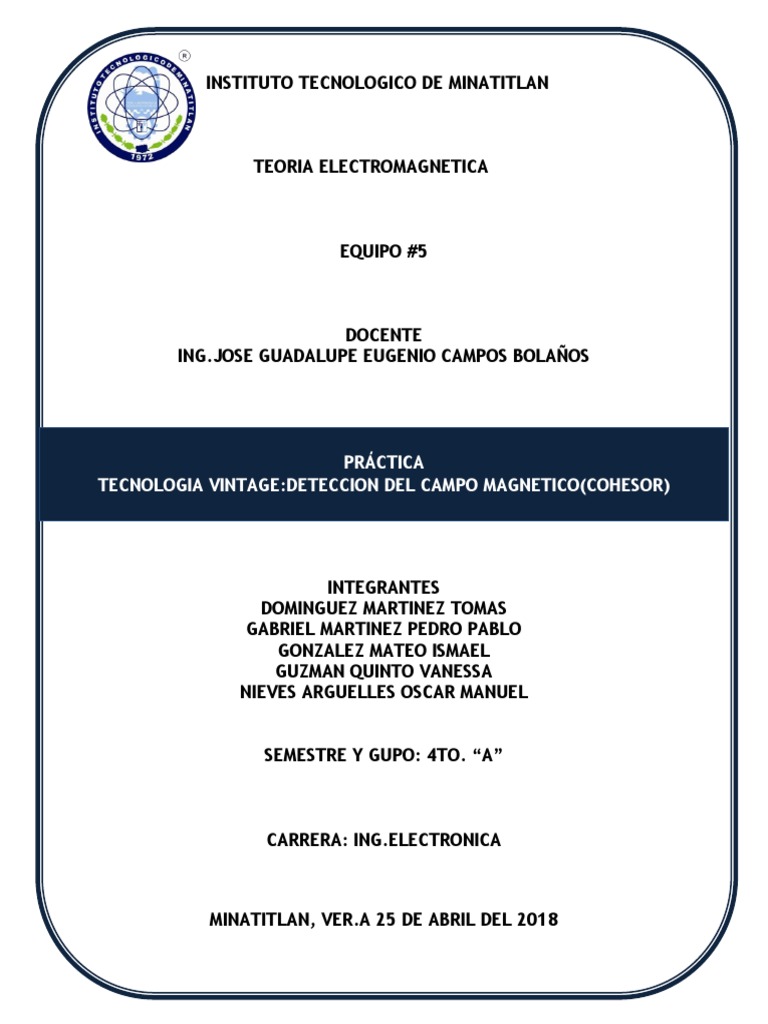

INSTITUTO TECNOLOGICO DE MINATITLAN

TEORIA ELECTROMAGNETICA

EQUIPO #5

DOCENTE
ING.JOSE GUADALUPE EUGENIO CAMPOS BOLAÑOS

PRÁCTICA
TECNOLOGIA VINTAGE:DETECCION DEL CAMPO MAGNETICO(COHESOR)

INTEGRANTES
DOMINGUEZ MARTINEZ TOMAS
GABRIEL MARTINEZ PEDRO PABLO
GONZALEZ MATEO ISMAEL
GUZMAN QUINTO VANESSA
NIEVES ARGUELLES OSCAR MANUEL

SEMESTRE Y GUPO: 4TO. “A”

CARRERA: ING.ELECTRONICA

MINATITLAN, VER.A 25 DE ABRIL DEL 2018

 INTRODUCCION

El siguiente reporte corresponde a la materia de Teoría Electromagnética,

impartida por el Ing. José Guadalupe Eugenio Campos Bolaños, donde
daremos a conocer paso a paso el desarrollo de la práctica titulada “Tecnología
vintage: Detección del campo magnético (cohesor)”,en donde observaremos de
una manera demasiado sencilla el funcionamiento de este gran fenómeno.
Cabe mencionar que de igual manera explicaremos como fue la realización de
nuestro pequeño cohesor, los materiales que usamos, el procedimiento, etc.
De igual manera en este reporte se podrán encontrar nociones teóricas para un
mejor aprendizaje y se podrá aprender demasiadas cosas, de algo sencillo,
pero muy interesante
 OBJETIVO

Que el alumno identifique el fenómeno llamado campo magnético en la realización de la

práctica. Asimismo que pueda obtener sus propias conclusiones del fenómeno antes
mencionado y así entenderlo de una mejor manera

NOCIONES TEORICAS

Campo magnético

Un campo magnético es una descripción matemática de la influencia magnética de las

corrientes eléctricas y de los materiales magnéticos. El campo magnético en cualquier
punto está especificado por dos valores, la dirección y la magnitud; de tal forma que
es un campo vectorial. Específicamente, el campo magnético es un vector axial, como lo
son los momentos mecánicos y los campos rotacionales. El campo magnético es más
comúnmente definido en términos de la fuerza de Lorentz ejercida en cargas eléctricas.

El término se usa para dos campos distintos pero estrechamente relacionados, indicados por
los símbolos B y H, donde, en el Sistema Internacional de Unidades, H se mide en unidades
de amperios por metro y B se mide en teslas o Newtons por metro por amperio. En un vacío,
B y H son lo mismo aparte de las unidades; pero en un material con magnetización
(denotado por el símbolo M), B es solenoidal (no tiene divergencia en su dependencia
espacial) mientras que H es no rotacional (libre de ondulaciones).

Los campos magnéticos se producen por cualquier carga eléctrica producida por los
electrones en movimiento y el momento magnético intrínseco de las partículas elementales
asociadas con una propiedad cuántica fundamental, su espín. En la relatividad especial,
campos eléctricos y magnéticos son dos aspectos interrelacionados de un objeto, llamado el
tensor electromagnético. Las fuerzas magnéticas dan información sobre la carga que lleva un
material a través del efecto Hall. La interacción de los campos magnéticos en dispositivos
eléctricos tales como transformadores es estudiada en la disciplina de circuitos magnéticos.
En términos generales, es un campo invisible que ejerce una fuerza magnética sobre
sustancias que son sensibles al magnetismo.

Un campo magnético tiene dos polos, polo Norte (N) y polo sur (S). Estos polos se
encuentran en los extremos del campo.

Si tenemos dos campos diferentes, sus polos opuestos hará que se atraigan y sus polos
iguales hará que los dos campo se separen. El ejemplo más claro son los imanes. Los
imanes a su alrededor crean un campo magnético, zona donde son atraídos ciertos metales
(como el hierro).
 Fuerza de Lorentz

Entre las definiciones de campo magnético se encuentra la dada por la fuerza de Lorentz.
Esto sería el efecto generado por una corriente eléctrica o un imán, sobre una región del
espacio en la que una carga eléctrica puntual de valor (q), que se desplaza a una
alimentación (v), experimenta los efectos de una fuerza que es secante y proporcional tanto
a la velocidad (v) como al campo (B). Así, dicha carga percibirá una fuerza descrita con la
siguiente ecuación.

donde F es la fuerza magnética, v es la velocidad y B el campo magnético, también

llamado inducción magnética y densidad de flujo magnético. (Nótese que
tanto F como v y B son magnitudes vectoriales y el producto vectorial tiene como resultante
un vector perpendicular tanto a v como a B). El módulo de la fuerza resultante será:

La existencia de un campo magnético se pone de relieve gracias a la propiedad (la cual la

podemos localizar en el espacio) de orientar un magnetómetro (laminilla de acero imantado
que puede girar libremente). La aguja de una brújula, que evidencia la existencia del campo
magnético terrestre, puede ser considerada un magnetómetro
 DESARROLLO DE LA PRÁCTICA

Materiales:
Limadura de hierro.
1 led.
Resistencia
1 Protoboard
Caimanes.
Encendedor multiusos
1 Batería 9 V
1 Clavo de 4 plgdas.
Acetato
1 antena de alambre

1.- Conseguimos un clavo lo cortamos a la mitad y lo lijamos para así obtener la limadura de
hierro.
2.- Ya obteniendo la limadura de hierro juntamos las dos partes cortadas del clavo, no
olvidando colocar limadura en medio de este, forramos con acetato y aseguramos con cinta
adhesiva. Asimismo le colocamos una pequeña antena de alambre para que este recibiera la
señal del encendedor al momento de presionarlo.
Posteriormente proseguimos con el armado del circuito.

3.- Conectamos los extremos del cohesor a la pila sujetados con caimanes y al extremo del
clavo colamos una antena de alambre
4.- En un prototoboard colocamos un led y una resistencia para proteger al antes
mencionado, un extremo del mismo iba conectado a la parte negativa de la batería y por el
otro extremo donde teníamos la resistencia iba a nuestro cohesor, a su vez la otro parte de
nuestro cohesor iba al polo positivo de nuestra batería .Teniendo armado nuestro circuito
proseguimos a verificar su funcionamiento. Para esto pulsábamos el botón de nuestro
encendedor multiusos y al recibir una señal la antena lo captaba y por lo tanto el led incendia,
al dar un pequeño golpe a nuestro cohesor este se apagaba nuevamente. Así repetimos este
procedimiento una y otra vez, para verificar su correcto funcionamiento.
 CONCLUSIONES

(Vanessa Guzmán Quinto):

Cuando la corriente eléctrica viaja por el alambre se desarrolla el campo magnético. Si

enrollamos el alambre una y otra vez la fuerza magnética se hace más poderosa pero
todavía esta fuerza es considerada débil. Si ponemos un pedazo de hierro o metal dentro del
espiral, el magneto se vuelve lo suficientemente poderoso para atraer objetos como clips y
tornillos Cuando se desconecta, la imantación desaparece, pero el clavo habrá quedado
ligeramente imantado. La gran mayoría de los electroimanes están hechos con alambre
enrollado, es decir, con solenoides. Una barra de hierro en el interior aumenta el poder del
electroimán. Un conductor eléctrico crea a su alrededor un campo magnético cuando circula
la corriente a través de él. La fuerza de un electroimán puede incrementar de dos maneras;
añadiendo lazos de alambre alrededor de la corteza de hierro o incrementando la corriente o
el voltaje.

(Pedro Pablo Gabriel Martinez):

En lo personal me pareció una pequeña práctica sencilla, pero demasiado interesante, ya
que pudimos ver de una manera más sencilla el funcionamiento de una antena, es decir,
como al recibir la señal de una onda, esta produce un efecto. En el caso de nuestra practica
encender un led. Cabe destacar que nuestro receptor, en este caso nuestro cohesor fue
fabricado por nosotros mismos, con materiales muy fácil de conseguir. Lo cual resulto algo
muy fácil de realizar y entender.

(Tomas Domínguez Martinez):

Ver como por medio de las ondas electromagnéticas logra encender un led con un
encendedor, ya que al accionarlo este produce una señal, la cual es recibida por el cohesor y
por lo tanto se logra apreciar como actúa el campo magnético, por lo que podemos apreciar
este fenómeno de una mejor manera.
(Oscar Manuel Nieves Arguelles):

(Ismael González Mateo):
