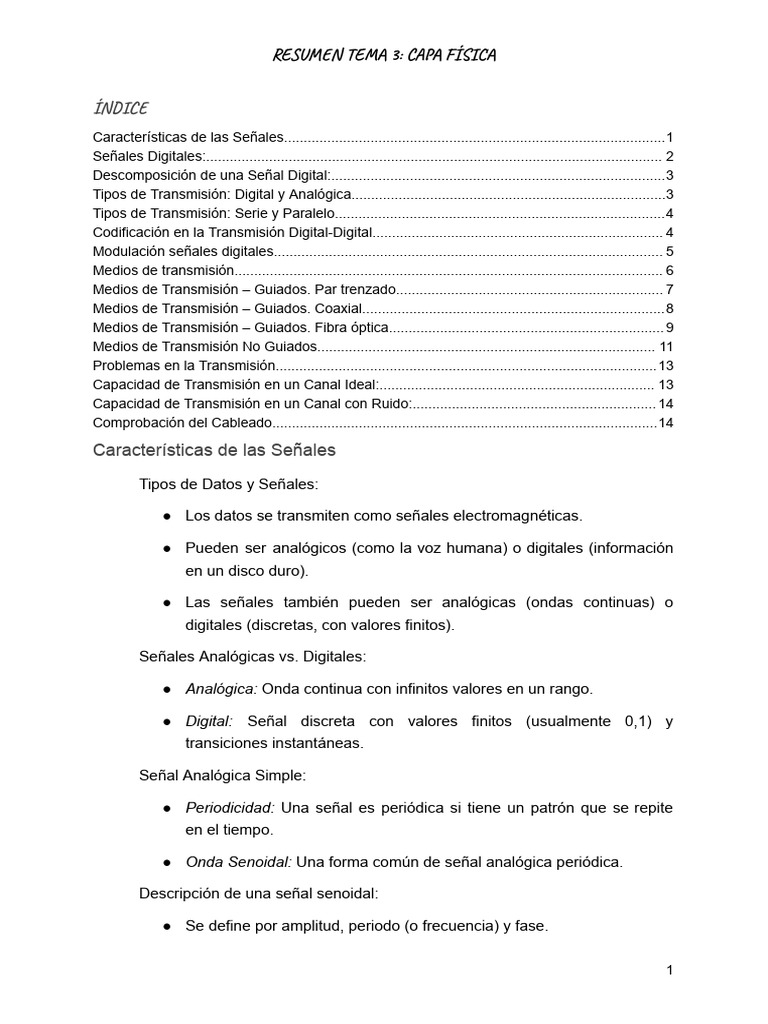

RESUMEN TEMA 3: CAPA FÍSICA
ÍNDICE
Características de las Señales.................................................................................................1
Señales Digitales:.................................................................................................................... 2
Descomposición de una Señal Digital:.....................................................................................3
Tipos de Transmisión: Digital y Analógica................................................................................3
Tipos de Transmisión: Serie y Paralelo....................................................................................4
Codificación en la Transmisión Digital-Digital.......................................................................... 4
Modulación señales digitales................................................................................................... 5
Medios de transmisión............................................................................................................. 6
Medios de Transmisión – Guiados. Par trenzado.................................................................... 7
Medios de Transmisión – Guiados. Coaxial.............................................................................8
Medios de Transmisión – Guiados. Fibra óptica...................................................................... 9
Medios de Transmisión No Guiados...................................................................................... 11
Problemas en la Transmisión.................................................................................................13
Capacidad de Transmisión en un Canal Ideal:...................................................................... 13
Capacidad de Transmisión en un Canal con Ruido:.............................................................. 14
Comprobación del Cableado..................................................................................................14
Características de las Señales
Tipos de Datos y Señales:
● Los datos se transmiten como señales electromagnéticas.
● Pueden ser analógicos (como la voz humana) o digitales (información
en un disco duro).
● Las señales también pueden ser analógicas (ondas continuas) o
digitales (discretas, con valores finitos).
Señales Analógicas vs. Digitales:
● Analógica: Onda continua con infinitos valores en un rango.
● Digital: Señal discreta con valores finitos (usualmente 0,1) y
transiciones instantáneas.
Señal Analógica Simple:
● Periodicidad: Una señal es periódica si tiene un patrón que se repite
en el tiempo.
● Onda Senoidal: Una forma común de señal analógica periódica.
Descripción de una señal senoidal:
● Se define por amplitud, periodo (o frecuencia) y fase.
1
● Amplitud (A): Valor máximo de la señal.
● Periodo (T): Tiempo para completar un ciclo.
● Frecuencia (F): Número de ciclos por segundo (medida en hertzios).
● Fase (Φ): Desplazamiento horizontal de la onda.
Longitud de Onda y Velocidad de Propagación:
● La longitud de onda es la distancia entre puntos donde se repite la
onda.
● Las ondas electromagnéticas se propagan a aproximadamente
300,000 km/s.
Descomposición de Señales:
● Serie de Fourier: Cualquier señal finita puede construirse mediante
componentes senoidales.
● Teorema de Fourier: Expresa funciones periódicas mediante una
función fundamental y términos armónicos.
Espectro y Ancho de Banda:
● El espectro de una señal es su conjunto de frecuencias.
● Ancho de banda absoluto: Diferencia entre frecuencias máxima y
mínima.
● Ancho de banda relativo: Frecuencias con mayor concentración de
energía.
● Importancia del ancho de banda: Define el rango de frecuencias de
una señal.
● Relación con la transmisión: Mayor ancho de banda = mayor velocidad
de transmisión y posible mejora en la calidad de la señal.
Señales Digitales:
● Definición: Son secuencias de pulsos de tensión transmitidos a través de
medios conductores.
● Aperiódicas y Frecuencia: Dado su carácter aperiódico, carecen de una
frecuencia definida. En cambio, se utiliza la tasa de bits y el intervalo de bit
para caracterizarlas.
2
● Intervalo de Bit: Es el tiempo necesario para enviar un bit, medido en
segundos.
● Tasa de Bits: Representa la cantidad de bits enviados por unidad de tiempo,
medida en bps (bits por segundo). Relación clave: Tasa de bits = 1 / Intervalo
de bit.
Descomposición de una Señal Digital:
● Constitución: Una señal digital se puede descomponer en una colección
infinita de ondas seno (armónicos) con diferentes amplitudes, frecuencias y
fases.
● Ancho de Banda: Si bien usar un número infinito de armónicos requeriría un
ancho de banda infinito, en la práctica, los armónicos en los extremos del
espectro tienen una contribución mínima y pueden ser eliminados sin afectar
significativamente la señal. Por lo general, tres armónicos son suficientes
para representar la señal.
● Relación Pulso-Ancho de Banda: La estrechez de los pulsos en una señal
digital determina la cantidad de ancho de banda requerido para su
transmisión. Esto es crucial, ya que el medio de transmisión está limitado por
un ancho de banda máximo.
Tipos de Transmisión: Digital y Analógica
● Digital: Representa funciones discretas en el tiempo, usualmente toma
valores binarios (0 y 1), aunque en redes puede incluir más valores. Es rápida
y fiable, pero requiere un medio de transmisión de alta calidad.
● Analógica: Representa funciones continuas en el tiempo y puede adoptar
cualquier valor dentro de un rango permitido por el medio de transmisión.
Más susceptible a interferencias.
Consideraciones Generales
● La transmisión por cables, aunque se considere perfecta, enfrenta
interferencias y ruido, requiriendo asignación de rangos de tensión para
interpretar la información.
● La señal digital se suele convertir en analógica para su transmisión,
adaptándola al medio y la distancia.
Tipos de Transmisión: Serie y Paralelo
3
● Paralelo: Envía grupos de n bits simultáneamente a través de n hilos, lo que
aumenta la velocidad, pero puede implicar mayores costos y problemas de
sincronización e interferencias entre los hilos.
● Serie: Transmite bits uno detrás del otro sobre un único canal. Es más
económico para largas distancias, pero requiere dispositivos de conversión
entre emisor y receptor.
Codificación en la Transmisión Digital-Digital
La codificación digital-digital se refiere a representar información digital a través de
señales eléctricas digitales para su transmisión. El propósito principal es mejorar la
transmisión y reducir errores.
Tipos de Codificación:
Codificación Unipolar:
● Utiliza dos valores: +5V para "1" y 0V para "0".
● Adecuada para distancias cortas (dentro de un ordenador) pero
inapropiada para otras transmisiones.
● Problemas de componente continua y falta de sincronización.
Polar NRZ (No Return Zero):
● Emplea +5V para "1" y -5V para "0".
● No soluciona el problema de sincronización.
Polar RZ (Return Zero):
● Vuelve a 0V a mitad del intervalo, resolviendo el problema de
componente continuo y sincronización.
Polar Bifásica (Manchester):
● Cambia la señal a mitad del intervalo, resolviendo la sincronización
con solo dos valores.
● Usada en redes ethernet 802.3.
Bipolar AMI:
● Utiliza 3 niveles de voltaje, representando "0" con 0V y alternando
valores positivos y negativos para "1".
4
Codificación por Bloques:
● 4B/5B: Cada 4 bits de datos se codifican con 5 bits de código, facilitando la
codificación y utilizada en FDDI y Fast Ethernet.
● 8B/10B: Similar al 4B/5B, usado en Serial SCSI, PCI Express, DVI, HDMI.
● 8B6T: Cada 8 bits se codifican con 6 símbolos ternarios, ej. 00000000 →
+-00+-, usado en Fast Ethernet (100BaseTX).
● 2B1Q: Cada 2 bits se codifican con 1 símbolo cuaternario, utilizado en
HDSL/SDSL.
● PAM-5: Cada 4 bits se codifican con 2 símbolos quinarios, empleado en Gbit
Ethernet para una mayor sincronización y rendimiento del 200%.
Modulación señales digitales
● Limitaciones del ancho de banda: Todos los medios de transmisión tienen
una velocidad máxima limitada, conocida como ancho de banda, que
depende de sus características físicas.
● Modificación de señales digitales: Para permitir una transmisión más rápida
en medios de baja calidad, se emplea la modulación. Consiste en alterar una
señal llamada portadora mediante otra señal llamada moduladora,
controlando su amplitud, frecuencia o fase.
● Funcionamiento de la modulación: La acción sobre la portadora se lleva a
cabo mediante un dispositivo llamado módem (Modulador-DEModulador).
● Tipos de modulación:
○ Modulación analógica con portadora analógica: Cambios en la
amplitud, frecuencia o fase de la señal portadora analógica.
○ Modulación digital con portadora analógica: Transmisión de señal
digital a través de medios analógicos.
○ Modulación analógica con portadora digital: Uso ineficiente de la red
digital para transmitir señales analógicas.
● Tipos específicos de modulación de señales digitales:
○ ASK (modulación por desplazamiento de amplitud): Cambio de
amplitud para representar valores "0" y "1", susceptible al ruido.
5
○ FSK (modulación por desplazamiento de frecuencia): Alteración de la
frecuencia de la portadora para distinguir entre "0" y "1".
○ PSK (modulación por desplazamiento de fase): Cambio de fase para
representar "0" y "1", permitiendo transportar más de 1 bit según las
fases elegidas.
○ QAM (modulación de amplitud en cuadratura): Combina ASK y PSK,
permitiendo múltiples combinaciones de amplitudes y fases para
transportar más bits por señal, incrementando la tasa de bits.
Medios de transmisión
Este punto se centra en los medios de transmisión y la función de la capa física del
modelo OSI en la codificación de señales binarias para la comunicación entre
dispositivos. Aquí tienes un resumen destacando los puntos clave:
● Función de la Capa Física: La capa física codifica señales binarias de la capa
de enlace de datos y transmite estas señales a través de medios físicos como
cables de cobre, fibra óptica o medios inalámbricos. Implica elementos como
medios físicos, representación de bits, codificación de datos, circuitos de
transmisión/recepción.
● Funciones Principales: Definir características físicas de interfaces y medios,
incluyendo especificaciones mecánicas y eléctricas, interfaces de radio,
representación de bits, tasa de datos, control de flujo, configuración de la
línea, topología física y modo de transmisión.
● Tipos de Medios de Transmisión:
● Medios Guiados: Conducen señales a través de un medio físico
(cables de cobre, fibra óptica, guías de onda).
● Medios No Guiados: Proporcionan soporte para la transmisión de
ondas (aire), pero no las dirigen.
● Características de los Medios de Transmisión:
● Velocidad de transmisión.
● Ancho de banda soportado.
● Espacio entre repetidores.
● Fiabilidad en la transmisión.
6
● Costo.
● Facilidad de instalación.
● Factores Claves: La velocidad de transmisión de datos y la distancia son
fundamentales en la calidad de la transmisión. Estándares como
EIA/TIA-568, EN-50173 e ISO/IEC 11801 facilitan la instalación mediante
normativas de cableado estructurado.
Medios de Transmisión – Guiados. Par trenzado
● Par trenzado no apantallado (UTP): Son económicos y fáciles de usar para
tecnologías de red local. Aunque flexibles, suelen generar más errores y
tienen limitaciones para distancias largas sin regeneración de la señal.
● Par trenzado apantallado (STP): Estos cables de cobre están aislados dentro
de una cubierta protectora, lo que les proporciona inmunidad al ruido. Sin
embargo, son más costosos que los UTP.
● Subtipos de STP: Los STP pueden ser apantallados individualmente o contar
con una malla global para una mayor inmunidad al ruido.
● Par trenzado completamente apantallado (FTP o ScTP): Estos cables tienen
una pantalla conductora global que mejora la protección frente a
interferencias, siendo menos costosos que los STP.
Las categorías de cables por estándares de cableado estructurado se presentan así:
● Categoría 1: Hilo telefónico trenzado para voz, no adecuado para
transmisiones de datos. Especificaciones hasta más de 1MHz.
● Categoría 2: Cable sin apantallar, con especificaciones de transmisión hasta
más de 4 MHz. Consta de 4 pares trenzados de hilo de cobre.
● Categoría 3: Utilizado para redes Ethernet 10BaseT, con velocidad típica de
10 Mbps. Especificaciones hasta más de 16 MHz.
● Categoría 4: Alcanza velocidades de transmisión hasta 20 Mbps, con
especificaciones hasta más de 20 MHz.
● Categoría 5: Mejora de la categoría 4, capaz de transmitir datos hasta
100Mbps. Especificaciones hasta más de 100 MHz.
● Categoría 5e: Versión mejorada de la categoría 5, con especificaciones más
estrictas para señales de alta integridad.
7
● Categoría 6: Puede transmitir datos hasta 1Gbps, con especificaciones hasta
más de 250 MHz.
● Categoría 7: Capaz de transmitir datos hasta 10 Gbps, con especificaciones
hasta más de 600 MHz.
● Categoría 8: Ofrece señales a 2GHz y velocidades de hasta 40Gbps.
Diseñado para distancias cortas, de máximo unos 30 metros.
Además, al ensamblar cables de red es importante:
● Comprar cables con conectores instalados o montarlos según las
necesidades específicas.
● Realizar un buen montaje de los conectores para evitar la introducción de
ruido.
Se recomienda:
● Mantener el trenzado de los pares cerca del punto de conexión con el
conector.
● Eliminar solo el fragmento de la pantalla protectora necesario para la
conexión.
● Evitar empalmes de cables y dejar longitud suficiente para que no se fuerce
el cable al tirar del conector.
● Utilizar los estándares T568A y T568B para el cableado de par trenzado con
conectores RJ-45, tanto machos como hembras.
Medios de Transmisión – Guiados. Coaxial
● Descripción del cable coaxial: Consiste en un conductor central rodeado por
un aislante y luego por un conductor cilíndrico (malla protectora de cobre) que
actúa como tierra, todo cubierto por una capa plástica. Esta estructura ofrece
buenas propiedades de transmisión y protección.
● Propiedades notables:
● Ancho de banda y velocidad: Ofrece un ancho de banda superior al
par trenzado (hasta 1GHz) y puede alcanzar velocidades de
transmisión notables.
● Inmunidad al ruido: Es excelente en este aspecto, minimizando la
radiación y diafonía.
8
● Distancia de transmisión: Puede superar en alcance al par trenzado.
● Menor flexibilidad: Sin embargo, su flexibilidad es menor en
comparación con otros tipos de cable.
● Relevancia histórica y sustitución: A medida que se ha necesitado manejar
frecuencias más altas y se ha avanzado en la digitalización de las
transmisiones, ha sido reemplazado gradualmente por la fibra óptica,
especialmente para distancias largas, debido al sustancialmente mayor
ancho de banda de esta última.
● Usos del cable coaxial: Tiene aplicaciones importantes en la distribución de
señales de TV, ya sea por antena, TV por cable o satélite, así como en
radioaficionados y en líneas de distribución de señal de vídeo. Aunque en el
pasado se usó en redes de datos y telefonía, ha sido sustituido por la fibra
óptica en tales contextos.
● Tipos de cable coaxial:
● Coaxial de banda base: Usado en transmisión digital. Su ancho de
banda máximo depende de la longitud del cable, con versiones
gruesas y finas, siendo estas últimas más flexibles pero menos
inmunes a interferencias.
● Coaxial de banda ancha: Empleado en transmisión analógica para TV
por cable, con mayor alcance (hasta 100 kms), frecuencias más altas
(300 MHz) y velocidades de transmisión más elevadas (150 Mbps).
Medios de Transmisión – Guiados. Fibra óptica
La fibra óptica, basada en la transmisión de información binaria mediante ondas de
luz, consta de tres elementos principales: la fuente de luz, el medio de transmisión
(fibra de SiO2) y el detector. Estos forman un sistema de transmisión que utiliza
pulsos de luz para representar datos digitales. Los cables de fibra óptica tienen un
revestimiento especial que conserva la luz en su interior y una cubierta plástica para
protección externa, lo que permite agrupar varias fibras en haces protegidos.
Además, al no conducir electricidad, la fibra óptica es inmune a interferencias
electromagnéticas y a problemas de conexión a tierra.
Existen tres formas de transmitir luz mediante cables de fibra óptica:
9
● Monomodo: Transporta un único rayo de luz, principalmente emitido por láser,
ideal para distancias largas debido a la unidireccionalidad y viaje centrado de
la luz.
● Multimodo de índice discreto: La luz se transmite por el núcleo incidiendo en
su superficie interna. Usualmente utiliza emisores LED, pero experimenta
dispersión modal.
● Multimodo de índice gradual: La luz se propaga por el núcleo mediante
refracción gradual, con un índice de refracción que aumenta desde el centro
hacia los extremos, también sujeto a dispersión modal y utiliza LED para la
transmisión.
● Tipos de cables de fibra óptica:
○ Cable holgado (Loose Tube): Un revestimiento para todas las fibras,
con gel aislante. Menor costo del cable, mayor precio en conectores y
empalmes. Instalación externa, menos flexibilidad.
○ Cable con revestimiento ajustado (Tight Buffered): Fibras con
recubrimiento propio. Más costoso, económico en conectores y
empalmes. Flexible, ideal para interiores.
● Formas de unir cables de fibra óptica:
○ Conectores: Simple, pérdidas menores (< 0,5 dB).
○ Empalmes mecánicos: Corte cuidadoso y unión con manga especial.
Pérdidas (~0,5 dB).
○ Fusión de extremos: Fusión para conexión sólida. Pérdidas mínimas (<
0,05 dB).
● Tipos de conectores de fibra óptica:
○ FC: Resistente a vibraciones, uso común en movimiento. Pérdida de
inserción ~0,3 dB.
○ ST: Similar al FC pero con montura de bayoneta. Pérdida de inserción
~0,25 dB.
○ LC: Conector push-pull, compacto y seguro. Pérdida ~0,10 dB.
○ SC: Ajuste rápido a presión, compacto. Pérdida ~0,25 dB.
10
● Terminación y empalme:
○ Requiere equipo y capacitación especializados.
○ Errores comunes: desalineación, separación de extremos, acabado
deficiente.
○ Uso recomendado de reflectómetro óptico de dominio de tiempo
(OTDR) para pruebas.
● Ventajas de la fibra óptica:
○ Mayor ancho de banda que el cobre.
○ Baja atenuación, necesidad de repetidores cada 30 km.
○ Inmunidad a interferencias electromagnéticas.
○ Delgada, ligera y sin fugas.
● Inconvenientes:
○ Mayor costo en comparación con el cobre.
○ Requiere manejo más cuidadoso, habilidades y equipamiento
específicos.
○ Intervención más difíci
Medios de Transmisión No Guiados
Características Generales:
● Esencial para usuarios móviles y en áreas donde tender cables es
difícil o imposible.
● Transmisión a través de ondas electromagnéticas sin cables físicos,
usando antenas.
● Variedad de enlaces inalámbricos según la frecuencia de la señal.
Ondas de Radio:
● Omnidireccionales y de larga distancia, penetran edificios sin
problemas.
11
● Insensibles a la atenuación por lluvia en frecuencias no muy altas (ELF
a UHF).
Microondas:
● Permiten transmisiones terrestres y vía satélite.
● Frecuencias de 1 a 10 GHz para velocidades de hasta 10 Mbps.
● Cobertura de kilómetros pero requiere alineación precisa.
● Atenuación por lluvia más significativa que las ondas de radio.
● Usadas en enlaces punto a punto en distancias cortas, con necesidad
de antenas repetidoras.
Redes Locales Inalámbricas (WiFi):
● Utilizan microondas (frecuencias de 2,4 GHz y 5 GHz).
● Estándar IEEE 802.11 con velocidades de 1,5 Mbps a más de 1 Gbps.
● Velocidad adaptable a la cobertura disponible con tasa adaptativa.
● Canales de transmisión con riesgo de interferencia entre redes
cercanas.
● Importancia de la elección correcta de canales para evitar
interferencias.
Infrarrojos:
● Enlace mediante luz infrarroja no coherente.
● Requiere alineación directa o reflexión en una superficie, no atraviesa
sólidos.
● Uso en comunicaciones a corta distancia (ordenadores y periféricos).
● Estándar IrDA común en dispositivos infrarrojos.
Ondas de Luz (láser):
● Unidireccionales y no atraviesan objetos.
● Usadas para comunicar edificios cercanos con emisor láser y
fotodetector en cada uno.
● Fácil instalación y alta velocidad, pero deben manejarse con cuidado
para evitar daños oculares.
12
Problemas en la Transmisión
El proceso de transmisión de señales a través de diferentes medios (cable, aire,
fibra, etc.) está sujeto a la influencia de varios fenómenos físicos que pueden alterar
la señal original. La capacidad máxima de un medio se ve afectada por numerosas
condiciones que deben ser consideradas.
● Errores de Transmisión: La calidad de la transmisión depende de la diferencia
entre la señal enviada y la recibida. Errores significativos pueden llevar a
interpretaciones incorrectas de la información transmitida.
● Selección de Señales y Medios: No todas las señales atraviesan los medios
de la misma manera, por lo que es crucial elegir cuidadosamente tanto el tipo
de señal como el medio para lograr una comunicación óptima.
● Atenuación: La disminución de la energía de la señal con la distancia puede
llevar a la pérdida de la señal. Amplificadores y regeneradores se utilizan
para contrarrestar esta atenuación y recuperar la señal.
● Ruido: Se refiere a señales no deseadas que interfieren en la comunicación.
Tipos incluyen ruido impulsivo, térmico, de intermodulación y diafonía. Su
impacto varía según la amplitud y la sensibilidad de las señales.
● Medición del Ruido: Se utiliza el dB para medir la potencia relativa entre
señales, así como el dBm para relacionar la potencia con una referencia
estándar de 1 mW.
● Impacto en la Transmisión: El ruido y las interferencias afectan de manera
desigual a las señales, siendo más perjudiciales para aquellas de menor
amplitud.
● Evaluación Cuantitativa del Ruido: La relación entre el nivel medio de las
señales y el ruido permite determinar cuantitativamente la importancia del
ruido en un medio de transmisión.
● Potencia de la Señal: Tanto la potencia de la señal como la del ruido pueden
expresarse en función de la magnitud utilizada para transmitir la información.
Capacidad de Transmisión en un Canal Ideal:
● La velocidad máxima de transmisión en un canal ideal se ve limitada por el
ancho de banda y el tipo de señal empleada, más allá de los problemas
físicos de distorsión.
13
● Se utilizan medidas fundamentales como los bps (bits por segundo) y el
baudio (símbolos por segundo) para determinar la capacidad de transmisión
de un medio.
● Los bps son críticos, ya que indican la cantidad de bits transmitidos por
segundo, mientras que el baudio mide cuántas veces por segundo la señal
cambia su valor.
● La velocidad de transmisión se mide en bps y está relacionada con la
capacidad del medio de transportar dígitos binarios utilizando cierta
codificación.
● El teorema de Nyquist establece un límite máximo para un canal ideal, sin
ruido, con ancho de banda finito.
Capacidad de Transmisión en un Canal con Ruido:
● En un canal real con ruido, la capacidad máxima se puede calcular utilizando
la fórmula de Shannon, considerando la relación señal/ruido y el ancho de
banda.
● Esta fórmula muestra que los canales con menos ruido tienen una mayor
capacidad.
● Aunque representa un límite teórico máximo alcanzable, en la práctica esta
capacidad máxima no se alcanza debido a condiciones como ruido impulsivo,
atenuación o distorsión.
● Para aprovechar mejor el canal, se puede elegir un número de niveles de
señal (M) que se aproxime a la capacidad calculada por la ecuación de
Nyquist y la fórmula de Shannon.
Ambos escenarios establecen límites teóricos, pero en la práctica, las condiciones
reales del canal y la presencia de ruido hacen que la capacidad máxima no sea
alcanzable, aunque se utilizan para diseñar sistemas y maximizar la eficiencia de
transmisión.
Comprobación del Cableado
● El cableado de una red local debe ser verificado para garantizar su correcta
instalación y funcionamiento. Se emplean dispositivos como los
comprobadores de red, que evalúan aspectos cruciales como la diafonía,
atenuación y longitud del cableado. Existen tres tipos principales de
14
comprobadores: de continuidad, de cableado y reflectores de dominio de
tiempo (TDR), cada uno con capacidades distintas y costos variables.
● Los dispositivos de certificación, como el reflectómetro, son esenciales para
asegurar que el cableado cumple con los estándares técnicos requeridos. La
certificación se diferencia de la verificación y la cualificación, siendo más
exhaustiva al evaluar si la instalación se ajusta a normativas internacionales.
● La auditoría de redes, realizada por personas externas al proceso de
instalación, busca identificar las fortalezas y debilidades de la red, con el
objetivo de decidir sobre posibles mejoras o reemplazos para adaptarse a
nuevas necesidades.
● Los parámetros críticos en la certificación incluyen la continuidad, mapeado
de hilos, resistencia, longitud, atenuación, diafonía y pérdida de retorno. Cada
uno de estos aspectos afecta la calidad y la eficiencia de la transmisión de
datos. Por ejemplo, la diafonía puede ser del extremo cercano (NEXT) o
lejano (FEXT), y un buen trenzado de cables ayuda a controlarla.
En resumen, la certificación del cableado es esencial para garantizar la inversión, el
rendimiento y la estructura de una red. Evaluar estos parámetros permite identificar
problemas y mantener la calidad de la transmisión de datos en una red local.
15
