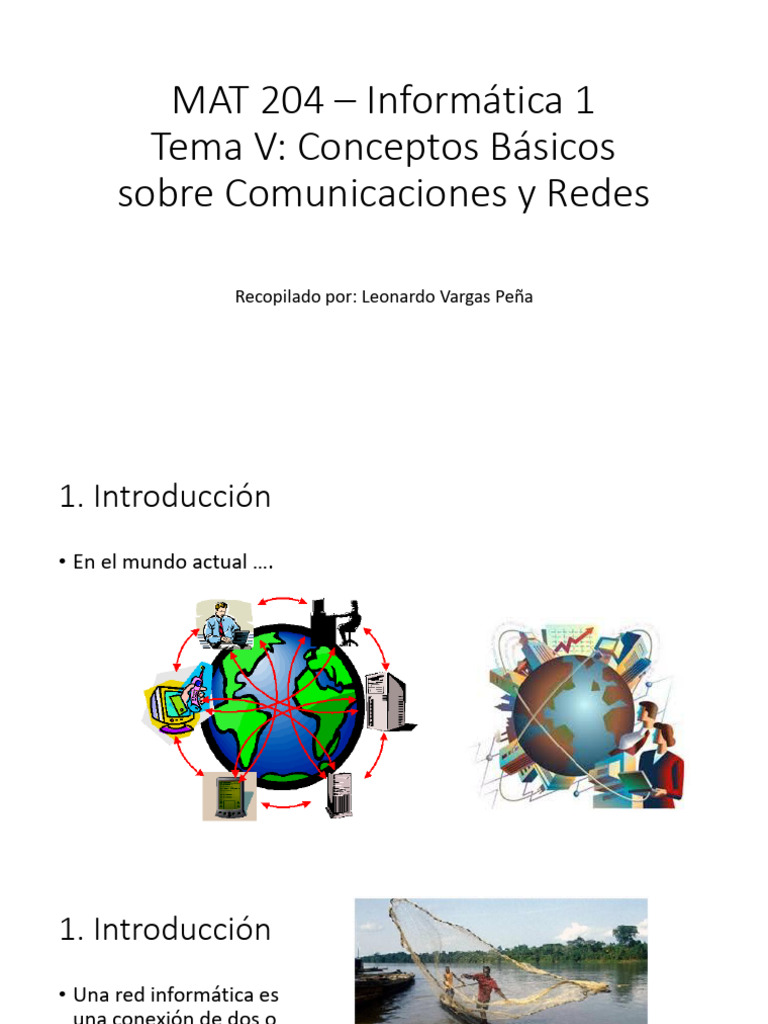

MAT 204 – Informática 1

Tema V: Conceptos Básicos


sobre Comunicaciones y Redes

Recopilado por: Leonardo Vargas Peña


1. Introducción
• En el mundo actual ….
1. Introducción
• Una red informática es
una conexión de dos o
más computadoras,
utilizados para compartir
información, recursos o
ambos; sin importar la
localización física del
recurso y del usuario.
1. Introducción
• Dispositivos usuales en redes
• Las redes informáticas son grupos de dispositivos computacionales y equipos
de comunicación conectados mediante medios guiados o no guiados, que les
permite compartir información, recursos y servicios entre sí. Para lograr un
buen rendimiento de dichas redes, es necesario contar con varios dispositivos
para realizar las conexiones y unir nuestra red con otras redes, y ofrecer un
sistema de comunicación mucho más seguro y eficiente.
1. Introducción
Entre los dispositivos denominados básicos que son utilizados para el diseño
de redes, tenemos los siguientes:
• Modems o modulador demodulador.
• Hubs o concentrador.
• Gateways.
• Servidor.
• Firewall.
• Brouters.
• Repetidores.
• Bridges o Puentes.
• Routers o Encaminadores.
• Switch o Conmutador.
2. Tipos de Señales
• Una señal es un fenómeno físico que contiene información en forma
de un patrón de variaciones que se representa de alguna forma
determinada.
• En los sistemas de comunicación, la forma de onda recibida es
usualmente dividida en parte deseada que contiene la información o
señal, y en la parte residual o indeseada, llamada ruido.
• Una señal se define formalmente como la función de una o más
variables, que transportan información acerca de la naturaleza de un
fenómeno físico.
2. Tipos de señales
• Señales unidimensional y multidimensional
• Señales en tiempo continuo y en tiempo discreto
• Señales pares e impares
• Señales periódicas, señales no periódicas
• Señales deterministas, señales aleatorias
• Señales de energía, señales de potencia
2. Tipos de Señales
• Señales en tiempo continuo y en tiempo discreto
• Señal en tiempo continuo: x(t), sí está definido para todo el tiempo t
• Señal en tiempo discreto: x[n] = x(nT), n = 0, ±1, ±2, ….
2.1. Señal Digital
• La señal digital es un tipo de señal en que cada signo que codifica el
contenido de la misma puede ser analizado en término de algunas
magnitudes que representan valores discretos, en lugar de valores
dentro de un cierto rango.
• Ejemplo, el interruptor de la luz solo puede tomar dos valores o
estados: abierto o cerrado, o la misma lámpara: encendida o apagada
(véase circuito de conmutación).
• Esto no significa que la señal físicamente sea discreta ya que los
campos electromagnéticos suelen ser continuos, sino que en general
existe una forma de discretizarla unívocamente.
2.1. Señal Digital

• Los sistemas digitales, como por ejemplo el ordenador, usan la lógica


de dos estados representados por dos niveles de tensión eléctrica,
uno alto, H y otro bajo, L (de High y Low, respectivamente, en inglés).
Por abstracción, dichos estados se sustituyen por ceros y unos, lo que
facilita la aplicación de la lógica y la aritmética binaria. Si el nivel alto
se representa por 1 y el bajo por 0, se habla de lógica positiva y en
caso contrario de lógica negativa.
2.1. Señal Digital
• Ventajas de las señales digitales
• Ante la atenuación, puede ser amplificada y reconstruida al mismo tiempo,
gracias a los sistemas de regeneración de señales.
• Cuenta con sistemas de detección y corrección de errores, en la recepción.
• Facilidad para el procesamiento de la señal. Cualquier operación es fácilmente
realizable a través de cualquier software de edición o procesamiento de
señal.
• Permite la generación infinita con pérdidas mínimas en la calidad. Esta ventaja
solo es aplicable a los formatos de disco óptico; la cinta magnética digital,
aunque en menor medida que la analógica (que solo soporta como mucho 4 o
5 generaciones), también va perdiendo información con la multigeneración.
• Las señales digitales se ven menos afectadas a causa del ruido ambiental en
comparación con las señales analógicas y permite que haya menos
interferencia sea una señal fluida o continua.
2.1. Señal Digital
• Inconvenientes de las señales digitales
• Necesita una conversión analógica-digital previa y una decodificación
posterior en el momento de la recepción.
• Requiere una sincronización precisa entre los tiempos del reloj del transmisor
con respecto a los del receptor.
• Pérdida de calidad cada vez mayor en el muestreo respecto de la señal
original.
2.2. Señal Analógica
• Una señal analógica es un tipo de señal generada por algún tipo de fenómeno
electromagnético; que es representable por una función matemática continua
en la que es variable su amplitud y periodo (representando un dato de
información) en función del tiempo. Algunas magnitudes físicas comúnmente
portadoras de una señal de este tipo son eléctricas como la intensidad, la
tensión y la potencia, pero también pueden ser hidráulicas como la presión y
térmicas como la temperatura.
• En la naturaleza, el conjunto de señales que percibimos son analógicas, así la luz,
el sonido, la energía etc, son señales que tienen una variación continua. Incluso
la descomposición de la luz en el arcoíris vemos como se realiza de una forma
suave y continúa.
• Una onda sinusoidal es una señal analógica de una sola frecuencia. Los voltajes
de la voz y del video son señales analógicas que varían de acuerdo con el sonido
o variaciones de la luz que corresponden a la información que se está
transmitiendo.
2.2. Señal Analógica
• Señal eléctrica analógica es aquella en la que el valor de tensión o voltaje
puede variar en cualquier instante de tiempo. Es decir, para cada instante de
tiempo existe un valor independiente del resto. Por contra, una señal digital
sólo presenta valores en ciertos instantes de tiempo separados por una
cantidad constante que depende de la velocidad de muestreo.
• Las señales analógicas tienen valores continuos, en cambio las señales digitales
tienen valores discretos.
• Una señal analógica puede ser continua o alterna. Será continua cuando su
valor de tensión nunca cambie de polaridad (o positivo o negativo). Será
alterna cuando el valor de la tensión cambie de polaridad, por ejemplo en una
onda sinusoidal, cuya forma se repite con el tiempo y que va incrementando su
valor con signo eléctrico positivo (+) durante medio ciclo y disminuyéndolo a
continuación con signo eléctrico negativo (–) en el medio ciclo siguiente.
2.2. Señal Analógica
• Ventajas de las señales analógicas:
• El procesamiento de las señales analógicas
es relativamente mas simple que las
señales digitales, los circuitos eléctricos
involucrados en la interpretación de la
señal son mas simples y por lo tanto de
menor valor monetario.
• La transmisión de la señal es levemente
mas simple, aunque la eficacia dependerá
del alcance de la señal en el medio.
• Instantaneidad, economía y fidelidad.
2.2. Señal Analógica
• Desventajas de las señales analógicas en términos electrónicos:
• Las señales de cualquier circuito o comunicación electrónica son susceptibles
de ser modificadas de forma no deseada de diversas maneras mediante el
ruido, lo que ocurre siempre en mayor o menor medida. Para solucionar esto
la señal suele ser acondicionada antes de ser procesada
• La gran desventaja respecto a las señales digitales es el ruido en las señales
analógicas: cualquier variación en la información es de difícil recuperación, y
esta pérdida afecta en gran medida al correcto funcionamiento y rendimiento
del dispositivo analógico.
• Un sistema de control (ya pueda ser un ordenador, etc.) no tiene capacidad
alguna para trabajar con señales analógicas, de modo que necesita
convertirlas en señales digitales para poder trabajar con ellas. (Véase
Conversión analógica-digital)
3. Tipos de Transmisión
• Los datos digitales pueden transmitirse de distintas formas:
• Naturaleza de la señal enviada (analógica o digital)
• Sincronismo entre emisor y receptor (síncrona y asíncrona)
• Secuenciamiento de los bits
• Simultaneidad de emisión y recepción
• Modulación
• Los bits se agrupan en palabras, la transmisión de estas palabras se
puede hacer de dos formas:
• Se usan tantos canales como bits forman la palabra -> transmisión en paralelo
• La transferencia es bit a bit, usando un único canal -> transmisión en serie
3.1. Transmisión en paralelo
• La transmisión en paralelo:
• Es más rápida, pero es más costosa
• Se emplea en distancias cortas, por ejemplo en dispositivos de Entrada/Salida
3.1. Transmisión en paralelo
3.1. Transmisión en paralelo
3.2. Transmisión en serie
• La transmisión en serie:
• Es más lenta, pero es menos costosa
• Se emplea en distancias más largas, por ejemplo en radioenlaces.
3.2. Transmisión en serie
3.2. Transmisión en serie
3.3. Periféricos de Comunicación
• Las unidades de comunicación son dispositivos que facilitan el intercambio de
información (programas , datos...) entre dos o más ordenadores distantes. Entre
ellos están:
• Los MÓDEMS (moduladores-demoduladores) son periféricos que permiten la conexión del
ordenador a la línea telefónica para la transmisión de programas y datos. Modulan la
información digital que emite el ordenador emisor para que pueda viajar por la línea
telefónica y, al otro lado de la línea, demodula los mensajes y los convierte en señales
digitales comprensibles para el ordenador receptor. Hay dos tipos de módem:
• Modems externos: que se conectan directamente a un puerto serie de la Unidad Central del
ordenador.
• Modems internos, montados sobre una placa que se coloca dentro del ordenador .
• Las principales cualidades de un módem han de ser la fiabilidad y la velocidad de la transmisión.
Actualmente hay módems con velocidades de 56’6 Kbits por segundo.
• Para poder trabajar con los entornos gráficos de la red Internet es necesario disponer de un módem
que trabaje a una velocidad de 14.400 o superior. La velocidad de las transmisiones depende en gran
medida de las características de la línea telefónica. Las líneas de fibra óptica proporcionan la máxima
velocidad de transmisión.
3.3. Periféricos de Comunicación
(continuación)
• Las unidades de comunicación son dispositivos que facilitan el intercambio
de información (programas , datos...) entre dos o más ordenadores
distantes. Entre ellos están:
• Las TARJETAS ADAPTADORAS RDSI o ADSL. Si se dispone de una línea telefónica
digital RDSI o conexión ADSL, entonces en vez de un módem será necesario instalar
en un puerto PCI del ordenador una tarjeta adaptadora RDSI o un adaptador ADSL
• La TARJETA DE CONEXIÓN A REDES (Local Area Network). Permite la interconexión
de los ordenadores formando redes que facilitan el intercambio de información y la
compartición de recursos (impresoras, discos duros...). Una de las más utilizadas en
Ethernet.
• Los MULTIPLEXORES permiten que una misma línea de comunicación transporte
mensajes emitidos por diversos ordenadores. Una de las aplicaciones de los
multiplexores es la conexión de diversos ordenadores a una misma impresora.
También se usan en las redes locales.
3.4. Interfaces de comunicación
• Las interfaces de comunicación son cables y dispositivos mediante los cuales la
Unidad Central se comunica con sus periféricos a través del enlace de sus
respectivos puertos. Distinguimos:
• Conexiones tipo paralelo: disponen de un mínimo de 8 hilos dedicados a transportar la
información byte a byte. La más usual es el tipo CENTRÓNICOS (de 36 vías), utilizado
generalmente por la impresora.
• Conexiones tipo serie: tienen un único hilo dedicado al transporte de información, de
manera que los bytes tienen que ser transportados divididos en bits, en 8 emisiones
sucesivas. Es por tanto más lento, pero por líneas largas resulta más económico. La más
usual es el tipo RS-232 (de 25 vías), utilizado por la pantalla y los módems.
• Conexiones tipo USB: que además de permitir la conexión de los periféricos con el
ordenador en marcha, los configuran automáticamente.
• Las ranuras de expansión: son unos zócalos que se encuentran en la placa base y permiten
la introducción de las tarjetas que han de controlar a los periféricos. Las hay de diverso tipo:
AGP para la tarjeta gráfica, PCI (de 32 bits), ISA (de 16 bits)...
4. Concepto de Red
• Es un conjunto de
nodos computacionales
y/o equipos de
comunicación,
interconectados entre
sí, mediante un medio
guiado o no guiado, con
el fin de compartir
recursos y/o
información.
4. Concepto de Red
• Ventajas de las redes:
• Medio de comunicación.
• Compartir recursos.
• Acceso remoto a información.
• Teleeducación, teletrabajo, telesalud, banco online, etc.
5. Tipos comunes de redes
• Principalmente se clasifican por tamaño:
• PAN
• LAN
• CAN
• MAN
• WAN
• También por topología:
• Bus
• Anillo
• Estrella
• Estrella extendida
• Árbol
• Malla
• Punto a Punto
• Híbrida
Tipos de redes por tamaño
Tipos comunes de redes
Redes de muchos tamaños
• Las redes domésticas pequeñas conectan
algunas computadoras entre sí y con Internet.
• Las oficinas pequeñas y las oficinas en el
hogar permiten que una computadora dentro
de una oficina en el hogar o una oficina
remota se conecte a una red corporativa.
Casa pequeña SOHO
• Las redes medianas a grandes incluyen
muchos lugares con cientos o miles de
computadoras interconectadas.
• Redes mundiales: conecta cientos de millones
de computadoras en todo el mundo, como
Internet
Mediana/Grande
Tipos comunes de redes
LANs y WANs
Las infraestructuras de red pueden variar en
gran medida en términos de:
• El tamaño del área que abarcan.
• La cantidad de usuarios conectados.
• La cantidad y los tipos de servicios
disponibles.
• El área de responsabilidad

Los dos tipos de redes más comunes son los


siguientes:
• Red de área local (LAN)
• Red de área amplia (WAN).
Tipos comunes de redes
LAN y WAN (continuación)
Una LAN es una infraestructura de la red que Una WAN es una infraestructura de la red que
abarca un área geográfica pequeña. abarca un área geográfica extensa.

LAN WAN
Interconectar dispositivos finales en un área Interconectar LAN en amplias áreas geográficas.
limitada.
Administrado por una sola organización o individuo. Generalmente administrado por uno o más proveedores
de servicios.
Proporcionar ancho de banda de alta velocidad a Por lo general, proporciona enlaces de menor velocidad
dispositivos internos. entre las LAN.
Tipos comunes de redes
Internet
Internet es una colección mundial de LAN y
WAN interconectadas.
• Las redes LAN se conectan entre sí mediante
redes WAN.
• Las WAN pueden usar cables de cobre, cables
de fibra óptica y transmisiones inalámbricas.
Internet no pertenece a una persona o un
grupo. Los siguientes grupos se desarrollaron
para ayudar a mantener la estructura en
Internet:
• IETF
• ICANN
• IAB
Tipos comunes de redes
Intranets y Extranets

Una intranet es una colección privada de LAN


y WAN internas de una organización que debe
ser accesible solo para los miembros de la
organización u otros con autorización.
Una organización puede utilizar una red
extranet para proporcionar un acceso seguro a
su red por parte de personas que trabajan
para otra organización y que necesitan tener
acceso a sus datos en su red.
Topologías
Topologías
Topologías Físicas y Lógicas

La topología de una red es la disposición y relación de los dispositivos de red y las


interconexiones entre ellos.

Existen dos tipos de topologías utilizadas al describir redes:


• Topología física : muestra las conexiones físicas y cómo los dispositivos están
interconectados.
• Topología lógica : identifica las conexiones virtuales entre dispositivos mediante
interfaces de dispositivos y esquemas de direccionamiento IP.
Topologías
Topologías WAN

Existen tres topologías WAN físicas comunes:


• Punto a punto : la topología WAN más simple y común. Consiste en un enlace
permanente entre dos puntos finales.
• Hub and spoke – similar a una topología en estrella donde un sitio central
interconecta sitios de sucursal a través de enlaces punto a punto.
• Malla – proporciona alta disponibilidad pero requiere que cada sistema final esté
conectado a cualquier otro sistema final.
Topologías
Topología WAN de punto a punto

• Las topologías físicas punto a punto conectan directamente dos nodos.


• Es posible que los nodos no compartan los medios con otros hosts.
• Debido a que todas las tramas de los medios sólo pueden viajar hacia o
desde los dos nodos, los protocolos WAN punto a punto pueden ser muy
simples.
Topologías
Topologías LAN
Los dispositivos finales de las LAN suelen estar
interconectados mediante una topología de
estrella o estrella extendida. Las topologías
estrella y de estrella extendida son fáciles de
instalar, muy escalables y fáciles de solucionar.

Las tecnologías Early Ethernet y Token Ring


heredado proporcionan dos topologías
adicionales:
• Bus – Todos los sistemas finales se
encadenan entre sí y terminan de algún
modo en cada extremo.
• Anillo : Cada sistema final está conectado
a sus respectivos vecinos para formar un
anillo.
Topologías
Comunicación dúplex medio y completo

Comunicación semidúplex
• Solo permite que un dispositivo envíe o reciba a la vez en un medio compartido.
• Se utiliza en WLAN y topologías de bus heredadas con hubs Ethernet.

Comunicación dúplex completo


• Permite que ambos dispositivos transmitan y reciban simultáneamente en un medio
compartido.
• Los switches Ethernet funcionan en modo full-duplex.
Topologías
Métodos de control de acceso

Acceso basado en la contención


Todos los nodos que operan en semidúplex, compitiendo por el uso del medio. Pueden citarse
como ejemplo:
• Carrier sense multiple access with collision detection (CSMA/CD) como se usa en Ethernet
de topología de bus heredada.
• Carrier sense multiple access with collision avoidance (CSMA/CA) como se usa en LAN
inalámbricas.

Acceso controlado
• Acceso determinista donde cada nodo tiene su propio tiempo en el medio.
• Se utiliza en redes heredadas como Token Ring y ARCNET.
Topologías
Acceso basado en la contención – CSMA/CD

CSMA/CD
• Utilizado por LAN Ethernet heredadas.
• Funciona en modo semidúplex, donde solo un dispositivo envía o recibe a la vez.
• Utiliza un proceso de detección de colisión para controlar cuándo puede enviar un dispositivo
y qué sucede si varios dispositivos envían al mismo tiempo.

Proceso de detección de colisiones CSMA/CD:


• Los dispositivos que transmiten simultáneamente provocarán una colisión de señal en el
medio compartido.
• Los dispositivos detectan la colisión.
• Los dispositivos esperan un período aleatorio de tiempo y retransmiten datos.
Topologías
Acceso basado en la contención – CSMA/CA

CSMA/CA
• Utilizado por WLAN IEEE 802.11.
• Funciona en modo semidúplex donde solo un dispositivo envía o recibe a la vez.
• Utiliza un proceso de prevención de colisiones para determinar cuándo puede enviar un
dispositivo y qué sucede si varios dispositivos envían al mismo tiempo.

Proceso de prevención de colisiones CSMA/CA:


• Al transmitir, los dispositivos también incluyen la duración de tiempo necesaria para la
transmisión.
• Otros dispositivos del medio compartido reciben la información de duración del tiempo y
saben cuánto tiempo el medio no estará disponible.
6. Sistema de Telecomunicaciones
• El conjunto de elementos que intervienen en el proceso de
intercambio de información forma un sistema de comunicación. Los
componentes de un sistema de comunicación son muy diversos, pero
en general, se pueden agrupar en tres grandes bloques, que son los
siguientes:
• Emisor: es el elemento que transmite la información.
• Receptor: es el elemento que recibe la información.
• Medio de transmisión o Canal: es el medio a través del cual tiene lugar el
trasvase de información entre el emisor y el receptor.
• El emisor y el receptor pueden encontrarse a unos pocos metros de
distancia o bien estar alejados cientos e incluso miles de kilómetros,
como ocurre en los sistemas de telecomunicaciones vía satélite o en
los vuelos espaciales.
6. Sistema de Telecomunicación
• El medio de transmisión, por su naturaleza física, es posible que
modifique o degrade la señal en su trayecto desde el transmisor al
receptor debido a ruido, interferencias o la propia distorsión del
canal.
• Por ello el receptor ha de tener un mecanismo de decodificación
capaz de recuperar el mensaje dentro de ciertos límites de
degradación de la señal.
• En algunos casos, el receptor final es el oído o el ojo humano (o en
algún caso extremo otros órganos sensoriales) y la recuperación del
mensaje se hace por la mente.
6. Sistema de Telecomunicación
• El medio de transporte puede ser el vacío, el aire, un cable, el agua u
otro medio material. La mayoría de las comunicaciones eléctricas
emplean como medio de transporte el aire, cables metálicos o fibras
ópticas.
• La definición anterior del canal de comunicaciones es muy amplia y
en la práctica, con frecuencia se habla de “canal” para hacer
referencia sólo a una parte de la totalidad del sistema, a menudo, al
medio de transporte.
• En los sistemas inalámbricos este medio de transporte es el Canal de
Radio. En el canal de radio, la energía electromagnética generada en
el transmisor es radiada al medio de transmisión y transportada hasta
el receptor, sin conexión física entre éste y el transmisor.
6. Sistema de Telecomunicación
• La radiodifusión sonora, la televisión y la telefonía móvil son los
ejemplos más comunes de canales de radio.
• La estructura general del canal de radio comprende desde la salida
del transmisor a la entrada del receptor, incluyendo las respectivas
líneas de transmisión y antenas.
• La porción del canal de radio que comprende sólo el medio de
transporte, es decir, el vacío, el aire u otro medio material en el que
se propaga la energía electromagnética, suele designarse como canal
de propagación en cuyo caso no se incluyen ni las antenas ni las líneas
de transmisión.
6. Sistema de Telecomunicaciones
• Elementos básicos de un sistema de telecomunicación:
• Se debe usar un mensaje para que la información llegue desde una fuente
hasta un destino, pero es preciso recordar que nunca un mensaje será lo
mismo que la información que éste contiene.
7. Clasificación de los sistemas de
Telecomunicaciones
• Desde el punto de vista
del tipo de señales que
manejan, pueden
clasificarse en
analógicos y digitales.
7. Clasificación de los sistemas de
Telecomunicaciones
• Según el medio
físico de
transporte de
señales, los
sistemas
pueden
clasificarse
principalmente
como de cable,
fibra óptica o
radioeléctricos.
Medios guiados
y no guiados.
7. Clasificación de los sistemas de
Telecomunicaciones
• Según el tipo de usuarios, en
sistemas punto a punto o punto
a multipunto. Entre los
primeros se cuentan, por
ejemplo, la telefonía y entre los
segundos, los de radiodifusión
sonora.
7. Clasificación de los sistemas de
Telecomunicaciones
• Según el tipo de
comunicación, en
unidireccionales o
bidireccionales.

También podría gustarte
