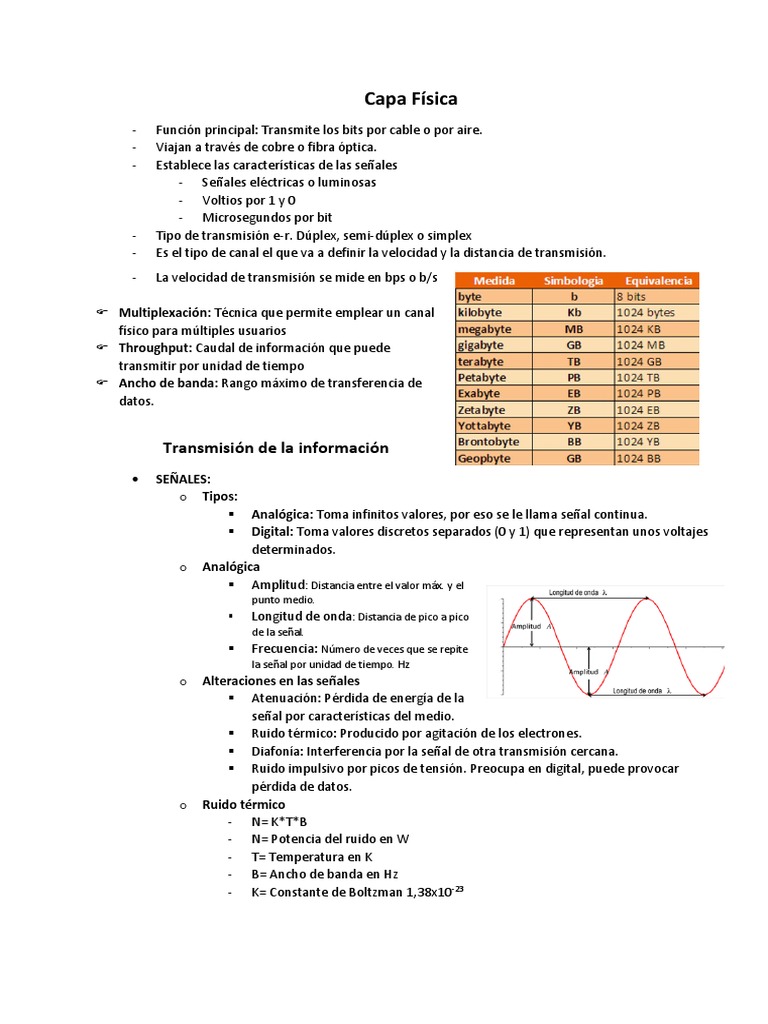

Capa Física

- Función principal: Transmite los bits por cable o por aire.

- Viajan a través de cobre o fibra óptica.
- Establece las características de las señales
- Señales eléctricas o luminosas
- Voltios por 1 y 0
- Microsegundos por bit
- Tipo de transmisión e-r. Dúplex, semi-dúplex o simplex
- Es el tipo de canal el que va a definir la velocidad y la distancia de transmisión.
- La velocidad de transmisión se mide en bps o b/s

 Multiplexación: Técnica que permite emplear un canal

físico para múltiples usuarios
 Throughput: Caudal de información que puede
transmitir por unidad de tiempo
 Ancho de banda: Rango máximo de transferencia de
datos.

Transmisión de la información
 SEÑALES:
o Tipos:
 Analógica: Toma infinitos valores, por eso se le llama señal continua.
 Digital: Toma valores discretos separados (0 y 1) que representan unos voltajes
determinados.
o Analógica
 Amplitud: Distancia entre el valor máx. y el
punto medio.
 Longitud de onda: Distancia de pico a pico
de la señal.
 Frecuencia: Número de veces que se repite
la señal por unidad de tiempo. Hz
o Alteraciones en las señales
 Atenuación: Pérdida de energía de la
señal por características del medio.
 Ruido térmico: Producido por agitación de los electrones.
 Diafonía: Interferencia por la señal de otra transmisión cercana.
 Ruido impulsivo por picos de tensión. Preocupa en digital, puede provocar
pérdida de datos.
o Ruido térmico
- N= K*T*B
- N= Potencia del ruido en W
- T= Temperatura en K
- B= Ancho de banda en Hz
- K= Constante de Boltzman 1,38x10-23
 o Modos de transmisión:
- Paralelo:
 Los datos se organizan en grupos de bits y enviados al mismo tiempo
 Por cada hilo viaja un bit
 Ventaja: velocidad de transmisión alta
 Desventaja: Coste y posibles desfases
- Serie:
 Todos los bits viajan sobre un mismo canal, uno detrás de otro.
 Son necesarios dispositivos de conversión entre e-línea y r-línea.
 Ventajas: Bajo coste y poder cubrir largas distancias.
- Asíncrono:
 Mas antigua y sencilla, basada en comunicación con impresoras.
 Unidad básica de transmisión el Byte
 Entre dos caracteres se puede mantener la línea en reposo
 Cada Byte (8 bits) se envía delimitado al comienzo por un bit de inicio (I)
y por un bit de paridad par y otro de fin (F) que deja ver el estado de
reposo (Valor 1)
 Sencilla de implementar y baratos dispositivos
 Mas lenta la transmisión
- Síncrono:
 Mejora rendimiento enviando más datos y menos bits de
sincronización.
 Unidad básica es el bloque (4096 bytes)
 Dentro del bloque no hay separación entre bytes
 El emisor proporciona señal de reloj
 CANALES
- Cables coaxiales y pares trenzados para señal eléctrica
- Fibra óptica para pulsos de luz
- Aire a través de señales electromagnéticas

 CODIFICACIÓN

Es la representación de la información digital mediante una señal eléctrica

Tipos:

 Unipolar:
- Es la más antigua y sencilla, se usa poco.
- Solo utiliza la polaridad (+5V, +12V, +24V) al valor lógico 1 y 0V al valor lógico 0.
 Polar:
- NRZ (No Return to Zero)
- Utiliza un valor positivo de voltaje para el “1” y el negativo para el “0”
- No tiene sincronización de reloj
 Polar:
- RZ (Return to Zero)
- Solución del problema de sincronización con el método RZ, tiene el voltaje cero
a mitad del intervalo de duración de un bit
  Bipolar:
- Bifásica
- La señal cambia a mitad del intervalo, en lugar de ir a cero como RZ, continua
hasta el polo opuesto
- La transición de negativo a positivo representa un 1 y al revés un 0.
- Resuelve el problema de la sincronización usando solo 2 valores.
- ETHERNET IEEE 802.3

 MODULACIÓN d-a
Es el proceso de cambiar una característica de la señal analógica portadora basándonos en la
información de la señal digital.
Se realiza en el modem.
Su objetivo es transmitir información a grandes distancias, donde la atenuación es un problema.
Tipos más importantes:
 ASK: Modulación por desplazamiento de amplitud
- La amplitud de la señal portador cambia entre dos valores bien diferenciados
para distinguir 1 y 0.
- No cambia ni frecuencia ni fase
- Es susceptible de ruidos por fenómenos externos
- Cada señal transporta un bit
 FSK: Modulación por desplazamiento de frecuencia
- En dos valores significativos de frecuencia para distinguir 0 y 1
- La amplitud y la fase permanecen constantes
- Cada señal transporta 1 bit
- Esta limitada por el ancho de banda del medio
 PSK: Modulación por desplazamiento de fase
- La fase cambia entre 2 o más valores para representar 0 y 1.
- La amplitud y la frecuencia no varían.
- Cada señal puede transportar 2 o más bits
- Robusta frente al ruido
 COMPROBACIÓN DE ERRORES
- Bit de paridad
- Dígito binario que indica si el número de bits con valor 1 en un conjunto de bits
es par o impar.
- Detecta los errores paro no los corrige
- Se deberá descartar la trama y retransmitirla desde el emisor
- Es la forma más simple de detectar errores.
- Checksum
- Función de redundancia que detecta cambios accidentales en una secuencia de
datos para proteger la integridad de estos.
- El dato viaja junto al resultado de su checksum
- El receptor calcula dicho valor y lo compara con el checksum recibido
- CRC
- Emplea la operación de la división binaria para detectar los errores
- Emisor y receptor tienen acordado un polinomio divisor
- El emisor añade tantos bits como el grado del polinomio divisor
- Si el resto da cero la trama es correcta
 Medios de transmisión
Guiados:

- Corriente eléctrica: Par trenzado y coaxial. LAN

- Pulsos de luz: Fibra óptica. MAN y WAN

No guiados:

- Infrarrojos: Permiten conexión entre nodos, pero tienen que estar uno frente a otro.
- Radiofrecuencia: utiliza ondas de radio a alta frecuencia
- Microondas: Utiliza ondas electromagnéticas a altas frecuencias

 PARES TRENZADOS:
- Simple y económico
- Al cabo de cierta distancia se produce una atenuación y hay que aducir a repetidores
para restaurar la señal
- Apantallados STP
- No apantallados UTP
- Si no se apantalla, es sensible a interferencias y diafonías, pero entonces es
menos flexible.
- Se trenzan los pares para reducir interferencias mediante las intensidades de
transmisión recepción y campos electromagnéticos.
- Tipos de conectores para pares trenzados:
- RJ45 macho para UTP con 8bpines de conexión
- RJ49 macho para STP, con una chapa metálica de conexión a tierra para que el
apantallamiento de aluminio no haga de antena y genere interferencias.
- RJ45 hembra o Keystone Jack
 CONEXIÓN DIRECTA:
- Switch a PC
- Hub a PC
- Hub a switch
- Router con switch
- Router con Hub
 CONEXIÓN CRUZADA:
- Switch a switch
- Hub a hub
- Router a router
- PC a PC
- Router a PC
 FIBRA ÓPTICA:
- Insensible a interferencias electromagnética
- Mayor transmisión de datos
- Mayor distancia de alcance
- La luz se transmite con un cierto ángulo inferior al ángulo crítico, para que se refracte y
no se refleje.
 Elemento principal de transmisión: CABLE DE FIBRA
- Núcleo de fibra de gran pureza del grosor de un cabello
- Revestimiento de vidrio que rodea al núcleo, con un índice de refracción menor
- Material protector (Kevlar)
- Cubierta exterior de protección, ajustado a las normas de protección de construcción e
incendios
- Tipos de cable de fibra óptica:
 Multimodo:
- Multitud de haces reflejados
- Núcleo de mayor tamaño
- Más de mil haces con ángulos distintos
y desfase
- Cortas distancias y económico
 Multimodo con índice graduado
- Alcanzan mayor distancia
- Menor número de haces
- Menos índice de refracción
 Monomodo
- Un único haz de luz
- No hay rebotes de luz
- Al no haber rebotes, hay más ancho de banda y más velocidad
- Se le llama axial
- Muy baja atenuación

 Throughput de hasta 100 Gbs

- Coste más caro que par trenzado
- No es afectada por el ruido ni emisiones radioeléctricas
- Segmentos de red de hasta 40 Km
 SISTEMAS INALÁMBRICOS
- Usan las ondas electromagnéticas
- Puede haber efectos físicos que alteren las comunicaciones inalámbricas
 Reflexión en paredes, suelos y techos
 Difracción, la señal divide su camino y bordea los obstáculos que se encuentra,
por lo que recibe la señal por diferentes caminos pero desfasados. Paredes,
mobiliarios.
 Dispersión, es la reflexión en múltiples direcciones sin control. Se produce en
obstáculos cuyas dimensiones son muy pequeñas. Lluvia, niebla, granizo.
 Tecnologías:
- Ondas de radio
· Oscilan entre 10 kHz y 1Ghz
· Facilidad de conexión a red
· Facilidad de ampliación
· Facilidad de integración con redes de cable
· Las que tienen la frecuencia baja o media, pueden atravesar
paredes y dotar de conectividad varias estancias.
 - Microondas
· Oscilan de 1 a 300Ghz
· Son unidireccionales
· E-R deben estar alineados de forma precisa
· Propagación por línea de vista (Cuidado curvatura de la tierra)
· Las de frecuencia alta no penetran paredes
- Infrarrojos
· Oscilan de 200GHz a 400THz
· Corto alcance
· No penetran paredes
- Láser
· Similar a los infrarrojos en alcance y penetración de paredes
· Le afectan en gran medida la metereología
 Tipos:
- Direccional
- Omnidireccional

RED ETHERNET
- Norma IEEE 802.3
- Utiliza el protocolo de acceso CSMA/CD, diseñado para ser implementado sobre distintos
medios físicos con distintas velocidades de transmisión.
- Se encarga de detectar colisiones

- Si dos nodos están muy alejados es posible que no detecten colisiones.

- No retransmiten los datos.
- Problema: retardo en la propagación de la señal eléctrica y un desfase.
- A más cable más retardo, por eso la longitud no es excesivamente grande.

 Características físicas:
- No hay multiplexación
- Full dúplex
- Topología de estrella
- Usa señales digitales
- Usa hubs, switches y repetidores
 Método de acceso
- CSMA/CD
 Direccionamiento físico
- Cada estación de la red tiene su propia tarjeta que proporciona una dirección física
única de 12 dígitos hexadecimales
- Ipconfig/all
 Implementación o versiones
- 1er nº: Tasa de transferencia (Mbs)
- Después tipo de transmisión (Base/broad)
- Último o bien longitud en hectómetros del segmento (máxima longitud de la señal sin
regeneración) o tipo de cable
- Ejemplo:
 100 Base T
 100Mbs, tipo base, par trenzado
- Ethernet (IEEE 802.3)
 10Base5 (10Mbs, coaxial y 500m segmento). Distancia entre estaciones de 2,5
metros mínimo y 1024 estaciones.
 10Base2 (10Mbs, coaxial y 185m segmento). Topología Bus
 10BaseT (10Mbs, par trenzado, 100m segmento). Topología de estrella
 10BaseF (10Mbs, fibra óptica. 2000 metros)
- Fast Ethernet (IEEE 802.3u)
 100BaseTX (100Mbs, par trenzado 2 pares, 100m segmento). Utiliza dos pares
de hilos trenzados, uno para envío y otro para recibir. Full dúplex.
 100BaseT4 (100Mbs, par trenzado 4 pares, 100m segmento). Dos pares
bidireccionales, dos unidireccionales. Es decir, 3 pares por dirección, cada uno
con 33,6 Mbs
 100BaseFX (100Mbs, fibra óptica, 2000m). Un par de hilos multimodo. Un hilo
transmite, otro recibe. Half-dúplex.
- Gigabit Ethernet (IEEE 802.3ab)
 1000BaseX (1Gbs y fibra óptica)
 1000BaseZX, fibra monomodo, 80km segmento.
 1000BaseLX, fibra monomodo, 5km segmento.
 1000BaseSX, sibra multimodo, 550m segmento.
 1000BaseT (1Gbs, par trenzado, 100m segmento). 4 pares de hilos en modo full
dúplex
- 10 Gigabit Ethernet (IEEE 802.3ae)
 10GBaseSR (10Gbs, fibra multimodo, segmento 300m)
 10GBaseLR (10Gbs, fibra monomodo, segmento 5km)
 10GBaseSR (10Gbs, fibra monomodo, segmento 80km)
 10GBaseT (10Gbs, par trenzado, 100m segmento)
 CABLEADO DE RED
 Patch panel
- Encargado de recibir los cables del cableado estructurado
- Se localizan en el Rack
- Sirven para organizar las conexiones de la red
- Para incorporar fácilmente nuevos equipos a la red
- Evita que router o switches sufran daños al tener que retirar constantemente
los conectores

INSTALACIÓN CPD
 Centro de procesamiento de datos
- Ubicación donde se alojan los equipos necesarios para el procesamiento de
datos de una organización
- También se le llama centro de proceso de datos, data centre, centro de cálculo
- Ahorra en protección y mantenimiento
- Optimiza comunicaciones
- Mejor aprovechamiento
 Centro respaldo
- Es un CPD preparado para sustituir al CPD principal en caso de fallo
- Suelen estar a unos 20-40 km del CPD
- Debe contener todos los datos del CPD, eso incluye los últimos datos
modificados
 Característica del edificio
- Buenas instalaciones eléctricas, climatización, antincendios, espacio…
- Control de acceso:
 Vigilancia (CCTV)
 Detectores de metal
 Sistemas biométricos
 Sensores de presencia, alarmas…
- Zona sin riesgos de inundaciones, fuegos. Fácil acceso como polígonos
 Sala
- Evitar paredes que den al exterior para evitar humedades
- Sin ventanas
- Evitar sótanos, plantas bajas, cerca de sumideros
- Evitar pisos más altos
- Climatización diseñada para que el aire frío entre por la zona de absorción de
aire del equipo
- Instalación contra incendios. Mobiliario ignífugo
- Sistemas de alimentación eléctrica (SAI)
- Falso suelo, falso techo, bandejas para cableado
 SAI. Sistema de alimentación ininterrumpida
- Las unidades del SAI son los VoltioAmperios (VA) o potencia aparente
- Potencia de consumo (Watios) = VA *Fp
- Fp: Factor de potencia, debe ser entre 0 y 1 pero lo normal es alrededor de 0,7
para SAI comunes.
 - Tipos de SAI
 SAI en Stand-by (espera)
- Los equipos toman corriente del suministro principal
- Cuando ocurre el corte, el SAI activa inmediatamente las
baterías
- Cuando vuelve la corriente, el SAI desactiva la generación de
corriente y empieza a cargar las baterías
 SAI en línea
- Los equipos siempre toman corriente de las baterías del SAI
- Cuando ocurre un corte, el SAI se limita a aplicar los tiempos de
espera
- Cuando vuelve la corriente, empieza a cargar batería
- Escoger SAI
- Siempre hay que coger más potencia de la que buscamos para tener un
margen, sobre un 30%-50% más de potencia necesaria.
- Tiempo de servicio
- Tiempo (minutos)=((N*V*AH*Eff)/VA)*60
- N: Nº de baterías
- V: Voltaje de las baterías
- AH: Amperios hora
- Eff: Eficiencia
- VA: Voltio-Amperios del SAI

MAC Y LLC
Se localizan en la capa 2 de enlace (Pila OSI)

 LLC: (Control de enlace lógico)

- Es común a todas las LAN
- Gestiona las direcciones lógicas, información de control y los datos
 MAC: (Control de acceso al medio)
- Gestiona el tramado, la sincronización, flujo, control de errores y direccionamiento físico
y receptor
- Sin específicos de cada LAN

HUB
Dispositivo simple que interconecta los ordenadores de una red local.
Funcionamiento: cuando alguno de los ordenadores de la red local que están conectados a él le envía
datos, el Hub los replica y transmite instantáneamente al resto de ordenadores de esta red local.
