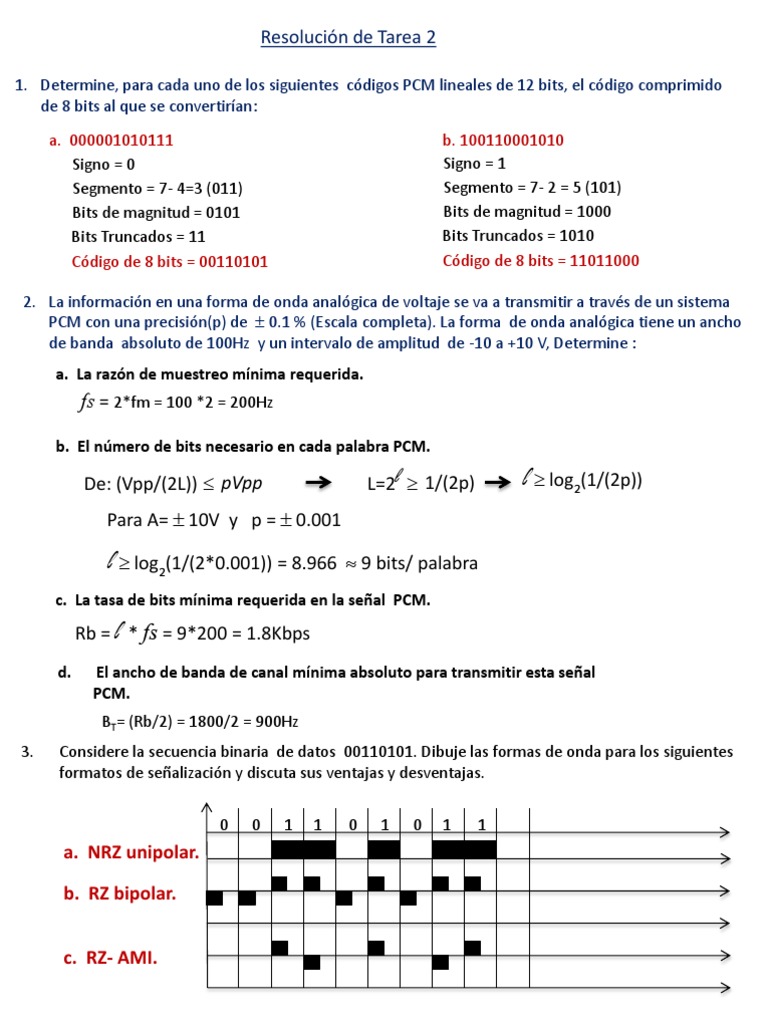

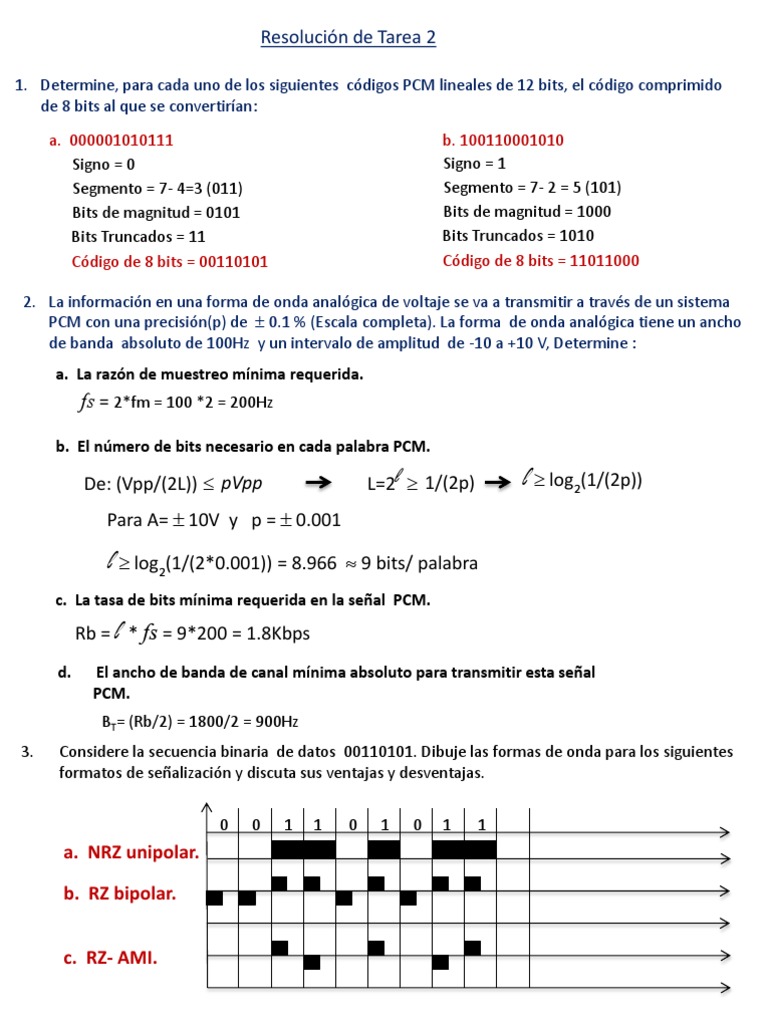

Resolución de Tarea 2

1. Determine, para cada uno de los siguientes códigos PCM lineales de 12 bits, el código comprimido
de 8 bits al que se convertirían:

a. 000001010111 b. 100110001010
Signo = 0 Signo = 1
Segmento = 7- 4=3 (011) Segmento = 7- 2 = 5 (101)
Bits de magnitud = 0101 Bits de magnitud = 1000
Bits Truncados = 11 Bits Truncados = 1010
Código de 8 bits = 00110101 Código de 8 bits = 11011000

2. La información en una forma de onda analógica de voltaje se va a transmitir a través de un sistema

PCM con una precisión(p) de  0.1 % (Escala completa). La forma de onda analógica tiene un ancho
de banda absoluto de 100Hz y un intervalo de amplitud de -10 a +10 V, Determine :
a. La razón de muestreo mínima requerida.
fs = 2*fm = 100 *2 = 200Hz
b. El número de bits necesario en cada palabra PCM.

De: (Vpp/(2L))  pVpp L=2l  1/(2p) l  log2(1/(2p))

Para A=  10V y p =  0.001

l  log2(1/(2*0.001)) = 8.966  9 bits/ palabra

c. La tasa de bits mínima requerida en la señal PCM.

Rb = l * fs = 9*200 = 1.8Kbps
d. El ancho de banda de canal mínima absoluto para transmitir esta señal
PCM.
BT= (Rb/2) = 1800/2 = 900Hz
3. Considere la secuencia binaria de datos 00110101. Dibuje las formas de onda para los siguientes
formatos de señalización y discuta sus ventajas y desventajas.

0 0 1 1 0 1 0 1 1
a. NRZ unipolar.

b. RZ bipolar.

c. RZ- AMI.
4. Se va a convertir una señal analógica de 4.2 MHz a una señal digital binaria (PCM). Si la Relación
Señal a Ruido de Cuantización pico debe ser por lo menos de 50dB, ¿cuál es la velocidad en bits por
segundo del sistema si se muestrea a la razón de Nyquist.
- Se quiere pasar señal analógica de fm 4.2x106 Hz a PCM.
- (SNRq)p = 3L2 50dB

- L  182.57
- L = 256 niveles (binarios)

- l  log2( L ) = 8 bits
- RB = 2* l *fm = 2*8*4.2x1064= 67.2 Mbps
5. Ocho señales de entrada se muestrean y multiplexan usando PAM. La señal multiplexada en
tiempo pasa a través de un filtro pasa-bajos ideal. Seis de las señales de entrada son de banda
limitada a 3.3 KHz y las otras dos a 10KHz.
a. Si el muestreo de los canales es igual. ¿ Cuál es la mínima razón de muestreo?
fmax =10KHz entonces fs= 2 * 10,000 = 20KHz
Mínima frecuencia del reloj = fN = N* fs = 8 *20KHz = 160KHz

b. Determine la mínima frecuencia del reloj.

c. Para esta razón de muestreo, ¿ Cuál es el mínimo ancho de banda del filtro pasa bajos Bx?
Ts = 1/fs = 1/20KHz = 50x10-6
Tx = Ts/8 = 50x10-6/8 = 6.25x10-6
Bx = 1/(2* 6.25x10-6) = 80khZ
d. ¿Cuál es el mínimo ancho de banda necesario si las señales de entrada
se multiplexarán en frecuencia usando SSB?

Ancho de banda mínimo (Bmin) = (3,300 * 6 ) + (10,000 * 2 ) = 39.8 x103 KHz

6. La forma de pulso p(t) de un sistema PAM binario banda base está definida por p(t) = sinc (t/Tb)
donde Tb es la duración de bit de los datos binarios de entrada. Los niveles de amplitud a la salida
del generador de pulsos son +1 y -1, dependiendo de si el símbolo binario a la entrada es 1 ó 0,
respectivamente. Describa y dibuje la forma de onda a la salida del filtro receptor en respuesta a la
secuencia de datos de entrada 0 0 1 1 0 1 0 0 0 1.
Sistema PAM binarios p(t) sinc (t/Tb)
q
Para k= 0 1 2 3 45 67 8 s(t) =aksinc(t-kTb/Tb)
k=0
ak= -1-1+1+1-1+1-1-1+1
 7. Asuma que en un sistema de comunicación digital binario, la componente de señal fuera del
receptor correlacionado es a1(T) =+1 o -1V con igual probabilidad. Si el ruido Gaussiano a la salida
del receptor correlacionado tiene una varianza unitaria . Determine la probabilidad de error de bit.

De la tabla Q tenemos que:

8. Para una señal bipolar binaria, de un pulso s1(t), de +1 o -1V durante el intervalo (0, T). Se le
adiciona una señal de ruido AGWN con una densidad espectral de potencia de 10-3 W/Hz de
lados. Si la señal de entrada (recibida ) se detecta con un filtro Adaptado, Determine La máxima
tasa bit de transmisión posible con una Probabilidad error de bit PB  10-3 .

b Tasa de bits

9.Determine si o no, la señales s1(t) y s2(t) son ortogonales en el intervalo (-1.5T2  t  1.5T2 )
donde :s1(t) = cos(2f1 + 1 ), s2(t) = cos (2f2t + 2), y f2 = 1/T2 para los siguientes casos:

Por lo tanto f1 y f2 no son ortogonales

Por lo tanto f1 y f2 si son ortogonales

Por lo tanto f1 y f2 si son ortogonales

Problema 10.
Sistema DM para una señal de voz; fm = 3.1KHz, A= 10V y fs=64KHz

a)  ( mp * 2f ) / fs
 ( 10 * 2*3.1 x103 ) / 64x103
 3.04
b) 2 =
2
/3 = 3.08

c) BT = ½ * Rb = (½ * l * fs) = (½ * 1 * 64x103 ) = 32KHz

Problema 11.
a) x1(t) tiene un W 1 =3.2KHz y x2(t) tiene un W 2= 4.1KHz o sea el mayor ancho de banda W max
Por lo tanto la razón mínimo de muestreo es : fs = 2*4.1x103 = 8.2KHz
b) La velocidad o razón de conmutación es: fN = 2NWmax = 2*2*4.1x103 = 16.4 KHz

c) fN = 2*3.2 x103 + 2*4.1 x 103 = 14.6 KHz

Problema 12.

 Problema 13
Total de canales = 58,600 E0
a. Total de Mux E4 = 58,600 / 1,920c = 30.528 = 31 Muxs

b. Total de Mux E3 = 58,600 / 480c = 122.08 = 123 Muxs

c. Total de Mux E2 = 58,600 / 120c = 488.33 = 489 Muxs

d. Total de Mux E1 = 58,600 / 30c = 1,953.33 =1,954 489Muxs

30 120 480
0 E1 E2 E3 1,920
30 480 E4
0 30 0 120
120 0 480 0
29 0 0 0 0
30 120 480
1,953 x 30 488 x 120 122 x 480 30x1920
+ + + 58,600 Canales
0 E1 +
0 1 x 10 1 x 40 1 x 40 1x 1,000
1,952 480
29 30 40
10 E2 E3 480 E4
0 E1 0 40 1,000
0 0 0 0
0 30
9 1,953 0 488 0 122 0
  Problema 14

Rb = 12Kbps
M = 16
k=log2(M) = log2(16) = 4

Rs= Rb/4 = 12 x 103 / 4 = 3x103 Símbolos -p-s

a) . BT= Rs /2 = 3x103 / 2 = 1.5x103 Hz

b) . BT= Rs / 2 (1+ )= 3x103 / 2 (1+0.2) = 1.8 x103 Hz

 Problema 15
a) Velocidad del conmutador (Muestras x segundo )
3.6x103 *2 +1.8x103*2 +1.2x103*2 +1.2x103*2 = 15.6x103 Hz

b) Razón de bit.
15.6x103 * log21024 = 156 Kbps

c) Mínimo ancho de banda Bx

Tx = 1/ 15.6x103 = 6.41 x 10-5

Bx = 1/ (2 x 6.41 x 10-5 ) = 7.8KHz
