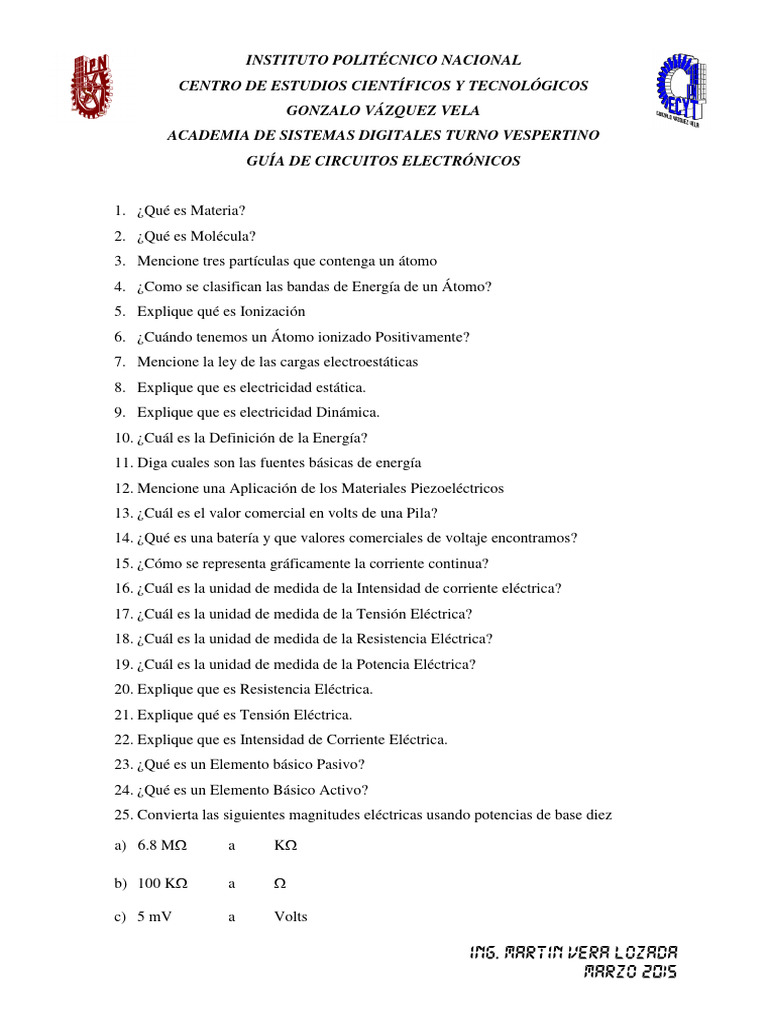

INSTITUTO POLITÉCNICO NACIONAL

CENTRO DE ESTUDIOS CIENTÍFICOS Y TECNOLÓGICOS


GONZALO VÁZQUEZ VELA
ACADEMIA DE SISTEMAS DIGITALES TURNO VESPERTINO
GUÍA DE CIRCUITOS ELECTRÓNICOS

1. ¿Qué es Materia?
2. ¿Qué es Molécula?
3. Mencione tres partículas que contenga un átomo
4. ¿Como se clasifican las bandas de Energía de un Átomo?
5. Explique qué es Ionización
6. ¿Cuándo tenemos un Átomo ionizado Positivamente?
7. Mencione la ley de las cargas electroestáticas
8. Explique que es electricidad estática.
9. Explique que es electricidad Dinámica.
10. ¿Cuál es la Definición de la Energía?
11. Diga cuales son las fuentes básicas de energía
12. Mencione una Aplicación de los Materiales Piezoeléctricos
13. ¿Cuál es el valor comercial en volts de una Pila?
14. ¿Qué es una batería y que valores comerciales de voltaje encontramos?
15. ¿Cómo se representa gráficamente la corriente continua?
16. ¿Cuál es la unidad de medida de la Intensidad de corriente eléctrica?
17. ¿Cuál es la unidad de medida de la Tensión Eléctrica?
18. ¿Cuál es la unidad de medida de la Resistencia Eléctrica?
19. ¿Cuál es la unidad de medida de la Potencia Eléctrica?
20. Explique que es Resistencia Eléctrica.
21. Explique qué es Tensión Eléctrica.
22. Explique que es Intensidad de Corriente Eléctrica.
23. ¿Qué es un Elemento básico Pasivo?
24. ¿Qué es un Elemento Básico Activo?
25. Convierta las siguientes magnitudes eléctricas usando potencias de base diez

a) 6.8 MΩ a KΩ

b) 100 KΩ a Ω

c) 5 mV a Volts
d) 1500 Ω a KΩ

e) 75 mA a A
f) 50 µfd a pFd
g) 10 000 pFd a nFd
h) 1 V a mV
i) 0.001 nFd a mFd
j) 1.5 mHy a KHy

26. ¿Qué es un Resistor?


27. El wattaje en un resistor se refiere a:
28. Completa la Siguiente Tabla

Valor Resistivo Código de colores Valor Mínimo Valor Máximo

220 K Ω ± 5%

NA, NA, CA, DO

1.5 M Ω ± 10 %

AM, VI, NA, PL

1Ω±5%

CA, NE, VE, DO

220 Ω ± 20 %

AM, VI, VE, DO,

27 Ω ± 10%

RO, RO, RO, SC

29. Un resistor de 100 Ω al 20% de tolerancia tiene los colores de:

30. Un Resistor de 3.9 Ω al 10% tiene los colores de:

31. Un Resistor de 6.8 MΩ al 5% tiene los colores de:

32. ¿Cómo se Fabrica un Resistor Metalizado?


33. Los Resistores Metálicos están fabricados de:
34. ¿Cuál es la diferencia entre un resistor variable logarítmico y uno lineal?
35. Dibuje un circuito con un resistor variable utilizado como reóstato.
36. Dibuje un circuito con un resistor variable empleado como potenciómetro.
37. ¿Cual es la Diferencia entre un Potenciómetro y un Reóstato?
38. ¿para qué sirven los Óhmetros?
39. ¿Cómo se conecta un ohmetro a un circuito?
40. ¿Qué provocamos y para que sirve el poner juntos los extremos de las puntas de prueba
del óhmetro?
41. ¿Qué es un Inductor?
42. Explique la Regla de la mano Izquierda para Bobina
43. ¿Qué es Inductancia?
44. ¿Cuál es la Unidad de Medida de la Inductancia?
45. ¿Cuáles son los factores que determinan la Inductancia?
46. Escribe la ecuación que determina la Inductancia total en los circuitos serie y paralelo.
47. ¿Qué es un Capacitor?
48. Por su construcción mencione tres tipos de Condensadores
49. ¿Cuál es la unidad de medida de los Condensadores?
50. ¿Cuáles son los factores que determinan la capacidad de los condensadores?
51. ¿Cuál es el tipo de condensador Polarizado?
52. ¿Qué es Capacitancía?
53. ¿Cual es la unidad de Medida de la Capacitancía?
54. ¿De que materiales se puede fabricar un condensador?
55. Escribe la ecuación de la Capacitancia total en un circuito Serie y un Paralelo.
56. Enuncia la ley de Ohm, coloca su ecuación
57. Enuncia la Primera Ley de Kirchhoff. Coloca su ecuación
58. Enuncia la Segunda Ley de Kirchhoff, coloca su ecuación.
59. Define la Corriente Alterna.
60. ¿Qué es la Frecuencia?
61. ¿Qué es el Periodo?
62. Escribe la fórmula que relaciona la Frecuencia y el Periodo.
63. Define que es un Ciclo
64. Dibuja una señal de onda Sinodal e indica sus elementos.
65. ¿Qué es El Valor Pico?
66. ¿Qué es el Valor eficaz y cuánto equivale?
67. Escribes las Formulas para calcular ω y θ
68. ¿Qué es la Reactancia Inductiva y como se calcula?
69. ¿Qué es la Reactancia Capacitiva y como se Calcula?
70. ¿Qué es la Impedancia y como se calcula?
71. ¿Cuánto equivale un radian?
72. Escribe la fórmula para calcular el valor instantáneo de voltaje en una señal Sinodal.
73. Escribe los pasos del teorema de Thevenin.
74. Escribe los pasos del Teorema de Norton.
75. Escribe la fórmula del divisor de Voltaje.
76. Escribe la Formula del divisor de Corriente.
77. Encuentra la resistencia total de los siguientes circuitos.
R2

2.2kΩ

R1 R3

1.5kΩ 3.3kΩ

R4
R5
4.7kΩ 2.2kΩ
V1
15 V
R6

3.3kΩ

R7

a) 3.3kΩ

R2

4.7kΩ

R1 R3

2.2kΩ 3.3kΩ

R4 R5
2.2kΩ 3.5kΩ
V1
15 V
R6

3.3kΩ

R7

b) 2.2kΩ
78. Encuentre la Capacitancia total o Inductancia según corresponda de los siguientes
circuitos.
L1 L4 L5
2mH 1.5mH 4.7mH

L2 L3 L6
3.3mH 2.2mH 3.3mH

C1 C6

2µF 3µF
C3

3.5µF

C2 C4

3.3µF 2µF

C5

4µF

79. Encuentre los voltajes y Corrientes de los siguientes Circuitos.


R1 R4

220Ω R3 330Ω

R2 470Ω
R5 R6
330Ω
330Ω 560Ω
V1
20 V

R8 R7
680Ω 470Ω

R10 R9

560Ω 330Ω
R2

2.2kΩ
R1 R4

1kΩ 2.2kΩ
R3 R5
3.3kΩ
3.3kΩ
V1
25 V
R8 R6
3.3kΩ R7
3.3kΩ 4.7kΩ

R9

4.7kΩ
R10

5.6kΩ

80. Encuentra la impedancia y el ángulo de fase de los siguientes circuitos.

R1
220Ω
V1

20 Vpk
1kHz C1
0° 4.7µF

L1
10mH

R1
1kΩ
V1

100 Vpk
10kHz C1
0° 2.2µF

L1
2.2mH
R1
2.2kΩ
V1

127 Vpk
1kHz C1
0° 220mF

L1
100mH
