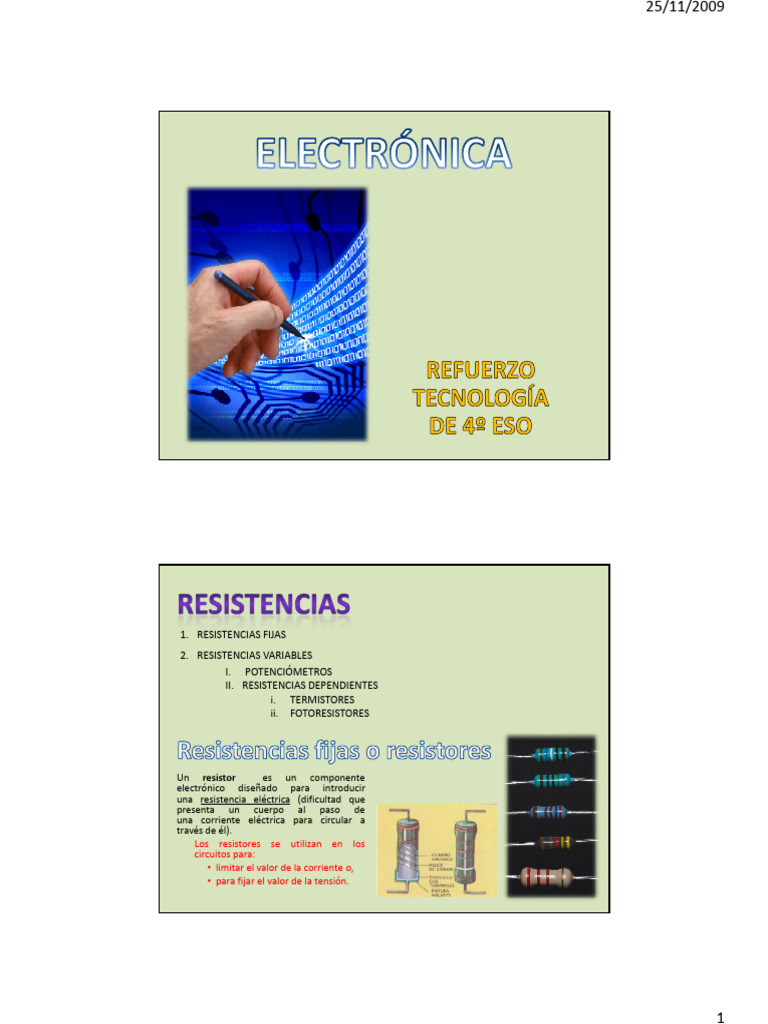

1. RESISTENCIAS FIJAS
2. RESISTENCIAS VARIABLES
I. POTENCIÓMETROS
II. RESISTENCIAS DEPENDIENTES
i. TERMISTORES
ii. FOTORESISTORES
Un resistor es un componente
electrónico diseñado para introducir
una resistencia eléctrica (dificultad que
presenta un cuerpo al paso de
una corriente eléctrica para circular a
través de él).
Los resistores se utilizan en los
circuitos para:
• limitar el valor de la corriente o,
• para fijar el valor de la tensión.
1
25/11/2009
Valor de la Valor de la
Color de la banda 1°cifra 2°cifra Multiplicador Tolerancia
significativa significativa
Negro - 0 1 -
Marrón 1 1 10 ±1%
Rojo 2 2 100 ±2%
Naranja 3 3 1 000 -
Amarillo 4 4 10 000 4%
Verde 5 5 100 000 ±0,5%
Azul 6 6 1 000 000 ±0,25%
Violeta 7 7 - ±0,1%
Gris 8 8 - -
Blanco 9 9 - -
Dorado - - 0,1 ±5%
Plateado - - 0,01 ±10%
Ninguno - - - ±20%
CÓMO LEER EL VALOR DE UNA RESISTENCIA FIJA
En una resistencia tenemos generalmente 4 líneas de colores, las primeras 3 y
dejamos aparte la tolerancia que es plateada o dorada.
• La primera línea representa la 1ª cifra.
• La segunda línea representa la 2ª cifra.
• La tercera línea es el multiplicador, la potencia de 10 que multiplica al número
formado.
Por ejemplo:
Tenemos una resistencia con los colores verde, , rojo y dorado.
• Registramos el valor de la primera línea (verde): 5
• Registramos el valor de la segunda línea (amarillo): 4
• Registramos el valor de la tercera línea (rojo): X 100
• La tolerancia sería del ±5%
Unimos los valores de las primeras dos líneas y multiplicamos por el valor de la
tercera.
54 X 100 = 5400Ω ±5% ó 5,4 kΩ ±5% ó 5K4 ±5%
y este es el valor de la resistencia expresada en Ohmios
2
25/11/2009
Podemos encontrar algunas que contenga 5 líneas (4 de colores y 1 que
indica tolerancia):
1ª cifra: azul (6)
2ª cifra: verde (5)
3ª cifra: negra (0)
Multiplicador: dorada (10-1)
Tolerancia: rojo (±2%)
Resistencia de valor 65 Ω y tolerancia de ±2%
SOFTWARE PARA CALCULAR RESISTENCIAS:
http://www.pagaelpato.com/tecno/resistencias/resistencia.htm
http://www.internenes.com/programas/categoria.php3?c=ESO
http://vicente1064.blogspot.com/2007/09/flash-cdigo-de-colores-para.html
• DEFINICIÓN:
Resistencia que podemos variar su valor (ohmios) a
voluntad.
• REPRESENTACIÓN SIMBÓLICA:
3
25/11/2009
• CONSTITUCIÓN INTERNA:
Un hilo de material resistivo unido por sus extremos
a dos terminales externos.
La parte fundamental es el llamado cursor que es un
terminal móvil unido a un tercer terminal externo.
El cursor se puede mover de un extremo al otro
siempre en contacto con el material resistivo, para
ajustar el valor de la resistencia.
• TIPOS: Lineales y circulares
• FUNCIONAMIENTO:
Supongamos que el potenciómetro tiene un valor de 100 KΩ Ω . La resistencia entre los
terminales fijos (A y B) será de ese valor. Si situamos el cursos en una posición
intermedia (C),
Ω
• La resistencia entre los terminales A y C será de X KΩ
Ω
• La resistencia entre los terminales C y B será de Y KΩ
• Cumpliéndose que X + Y = 100 KΩ Ω
• EJERICICIOS
4
25/11/2009
• DEFINICIÓN:
Resistencias cuyo valor depende de la TEMPERATURA.
Para identificar su valor se emplea el código de colores. Las bandas de
colores te dan el valor de la resistencia a 25ºC
• TIPOS:
NTC (NEGATIVE TEMPERATURE COEFFICIENT)
– DEFINICIÓN:
• Disminuyen su resistencia al aumentar su temperatura. R↓ T↑
• Aumentan su resistencia al disminuir su temperatura. R↑ T↓
– REPRESENTACIÓN SIMBÓLICA:
– CURVA RESISTENCIA-TEMPERATURA
PTC (POSITIVE TEMPERATURE COEFFICIENT)
– DEFINICIÓN:
• Aumentan su resistencia al aumentar su temperatura. R↑ T↑
• Disminuyen su resistencia al disminuir su temperatura. R↓ T↓
– REPRESENTACIÓN SIMBÓLICA:
– CURVA RESISTENCIA-TEMPERATURA
NTC PTC
5
25/11/2009
• DEFINICIÓN:
Resistencias cuyo valor depende de la LUZ que incide en ellas.
Disminuye la resistencia al aumentar la luz. R↓ L↑
• REPRESENTACIÓN SIMBÓLICA:
• CURVA RESISTENCIA-LUMINOSIDAD
• DEFINICIÓN:
Componentes capaces de almacenar temporalmente
cargas eléctricas cuando la corriente pasa por ellos.
• CONSTITUCIÓN INTERNA:
Dos placas llamadas armaduras o electrodos,
separados entre sí por un material aislante, llamado
dieléctrico.
• REPRESENTACIÓN SIMBÓLICA:
• CAPACIDAD: La capacidad de un condensador indica la cantidad de carga que es
µF=10-6F), nanofaradio (1nF=10-9F), picofaradio
capaz de almacenar . Unidades: (1µ
(1pF=10-12F)
Q = C x V RELACIÓN entre la tensión de la pila y la carga que almacena el
condensador.
Q: cargas (Culombios, C)
V: tensión, potencias o diferencia de potencial (Voltios, V)
C: capacidad (Faradios, F).
6
25/11/2009
• TIPOS:
1. Según el valor de la capacidad
• CON VALOR FIJOS (según el material de construcción):
de papel, cerámicos, poliéster (plástico), electrolito, …
• CON VALOR VARIABLES
Constan de un grupo de armaduras móviles, de tal forma que al girar sobre un eje se aumenta o reduce la
superficie de las placas enfrentadas, variándose con ello la capacidad. El dieléctrico empleado suele ser el aire,
aunque también se incluye mica o plástico.
2. Según la polaridad
• POLARIZADOS (electrolitos)
Condensadores con polaridad (terminal +/ terminal -) y
por tanto, han de estar conectados correctamente en un
circuito pues de lo contrario podrían estallar.
• NO POLARIZADOS
Condensadores que suelen ser de bajo valor. Se pueden conectar sin tener en
cuenta la posición en que deben conectarse sus terminales.
• TIEMPO DE CARGA:
Tiempo que tarda un condensador en alcanzar los 2/3 de su tensión total (el 63%)
cuando se carga a través de una resistencia
PROCESO DE CARGA DE UN CONDENSADOR
t=CxR
Donde: t (s) Voltaje de la
resistencia
C (F) 12
V Voltaje del
R (Ω) condensador
• EJERCICIOS
7
25/11/2009
• DEFINICIÓN:
Semiconductor que permite el paso de la corriente eléctrica en un único sentido:
+(ánodo) - (cátodo), es decir, tienen polarización.
• REPRESENTACIÓN SIMBÓLICA:
• ACTÚAN COMO SI FUERAN UN INTERRUPTOR:
Dada su polarización, si los colocamos correctamente su resistencia es muy pequeña y
permite el paso de la corriente. Si los colocamos a la inversa, el valor de su resistencia
aumenta impidiendo el paso de la corriente.
• DEFINICIÓN:
Diodos que emiten luz cuando pasa la corriente a través de ellos.
• REPRESENTACIÓN SIMBÓLICA:
• FORMA DE IDENTIFICAR LOS POLOS
Polo negativo (cátodo):
–El terminal que está más cerca de la parte plana o,
–La patilla más corta
Polo positivo(ánodo):
–El terminal que está más lejos de la parte plana o,
–La patilla más larga
• VOLTAJE DE TRABAJO NORMAL
Al utiliza un LED no se deben superar unos ciertos valores de tensión y
de intensidad de corriente. Por este motivo es frecuente
conectarlos en serie con una resistencia.
El voltaje de trabajo normal de estos diodos está entre 1.5 y 2 V, con
una corriente entre 10 y 20 mA.
• EJERCICIOS
8
25/11/2009
• DEFINICIÓN:
Componente que permite o se opone al paso de la corriente y
puede regular su intensidad.
Es el componente más importante de la electrónica.
Se comporta como una válvula que permite o no el paso de agua.
• REPRESENTACIÓN SIMBÓLICA:
• ESTADOS DEL TRANSITOR:
TRANSISTOR EN CORTE: Si por la BASE no circula corriente, los
electrones no pueden pasar del COLECTOR al EMISOR.
TRANSISTOR EN SATURACIÓN: Si por la BASE llegan muchos
electrones, el paso del COLECTOR al EMISOR queda
totalmente libre.
TRANSISTOR EN ZONA ACTIVA: si la corriente de BASE se
encuentra entre los dos valores anteriores, la corriente entre
el COLECTOR y EMISOR es proporcional a dicha corriente de
base.
• DEFINICIÓN:
Pequeñas piezas o chips sobre los que se encuentran miniaturizados cientos, miles o
millones de componentes electrónicos.
• TIPOS:
• CIRCUITOS INTEGRADOS ANALÓGICOS:
Se emplean en radio, TV, vídeo, etc.
• CIRCUITOS INTEGRADOS DIGITALES:
Componen los ordenadores. Realizan operaciones aritméticas (matemáticas) y
lógicas (toma de decisiones).
9
25/11/2009
EJERCICIOS SOBRE POTENCIÓMETROS LINEALES
E1. Se tiene un potenciómetro lineal (resistencia variable) que mide 10 cm y
es de 0 a 200 Ω. Halla el valor de resistencia del fragmento X y del fragmento
Y, cuando el curso C está en:
A B
X Y
a) a 1 cm de A
b) a 2 cm de A
c) en B
d) en A
e) a 2,5 cm de A C
f) a 2,3 cm de B
a)
A B
X Y
200 Ω / 10 cm = 20 Ω/cm.
Cada cm del potenciómetro lineal tiene un valor de 20 Ω
Entonces, a 1 cm de A, R = 20 Ω
C
1 cm
EJERCICIOS SOBRE POTENCIÓMETROS CIRCULARES
E2. Se tiene un potenciómetro de 0 a 200 Ω. Halla el valor de resistencia
entre el terminal fijo A y el común C, y el terminal fijo B y el común C si los
ángulos de posicionamiento son:
a) 60°
b) 120°
c) 180°
a) Todo el potenciómetro que mide 180° vale 200 Ω
180° 200 Ω
60° 60° X X = (200·60) / 180 = 66,7 Ω
RAC = 66,7 Ω
RCB = 200 Ω - 66,7 Ω = 133,3 Ω
A C B
10
25/11/2009
EJERCICIOS SOBRE CONDENSADORES
E3. Calcula el tiempo de carga de un condensador sabiendo que su
capacidad es de 3300µF y la resistencia conectada en serie vale 10 kΩ
t=CxR
Donde: t (s)
C (F) V
R (Ω)
C (F) = 3000µF = 3000 · 10 -6 F = 3000 / 1.000.000 F = 0,0033 F
R (Ω) = 10 kΩ = 10 · 1000 Ω = 10.000 Ω
t = 0,0033 F x 10.000 Ω = 33 s
E4. Rellena las casillas vacías de la siguiente tabla referida a un condensador.
Q (C) C (F) V (V)
5 25
0,001 2
0,1 30
RELACIÓN entre la tensión de la pila y la carga
que almacena el condensador.
Q=CxV
Q: cargas (Culombios, C)
V: tensión, potencias o diferencia de potencial (Voltios, V)
C: capacidad (Faradios, F).
