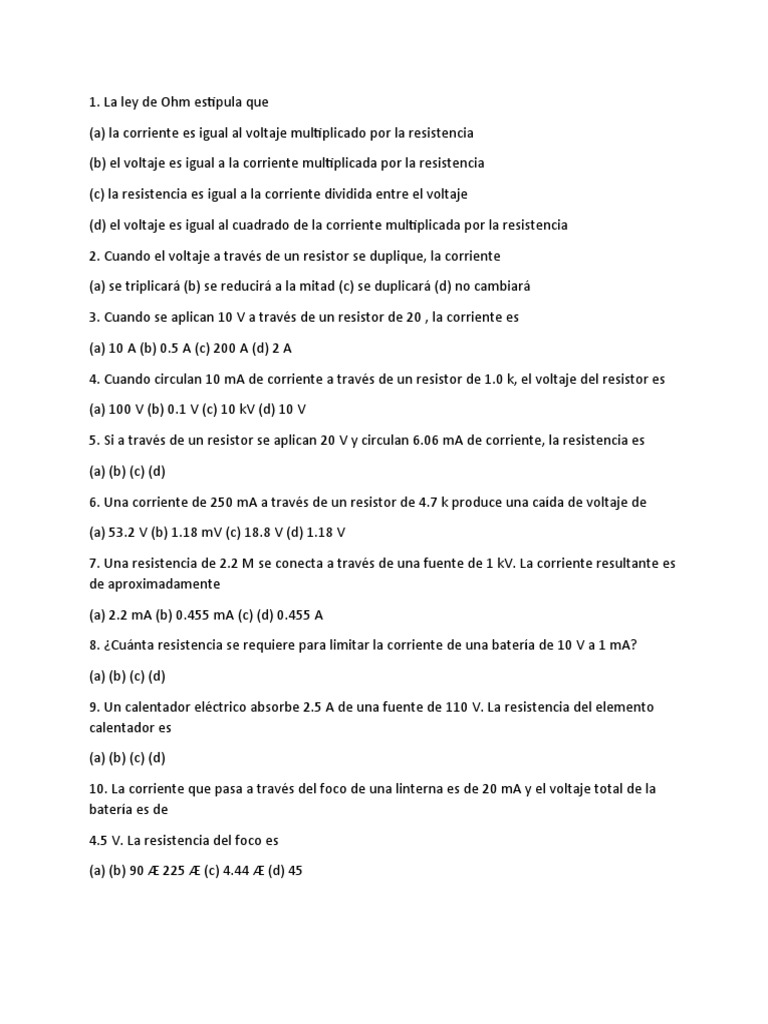

1.

La ley de Ohm estipula que

(a) la corriente es igual al voltaje multiplicado por la resistencia
(b) el voltaje es igual a la corriente multiplicada por la resistencia
(c) la resistencia es igual a la corriente dividida entre el voltaje
(d) el voltaje es igual al cuadrado de la corriente multiplicada por la resistencia
2. Cuando el voltaje a través de un resistor se duplique, la corriente
(a) se triplicará (b) se reducirá a la mitad (c) se duplicará (d) no cambiará
3. Cuando se aplican 10 V a través de un resistor de 20 , la corriente es
(a) 10 A (b) 0.5 A (c) 200 A (d) 2 A
4. Cuando circulan 10 mA de corriente a través de un resistor de 1.0 k, el voltaje del resistor es
(a) 100 V (b) 0.1 V (c) 10 kV (d) 10 V
5. Si a través de un resistor se aplican 20 V y circulan 6.06 mA de corriente, la resistencia es
(a) (b) (c) (d)
6. Una corriente de 250 mA a través de un resistor de 4.7 k produce una caída de voltaje de
(a) 53.2 V (b) 1.18 mV (c) 18.8 V (d) 1.18 V
7. Una resistencia de 2.2 M se conecta a través de una fuente de 1 kV. La corriente resultante es
de aproximadamente
(a) 2.2 mA (b) 0.455 mA (c) (d) 0.455 A
8. ¿Cuánta resistencia se requiere para limitar la corriente de una batería de 10 V a 1 mA?
(a) (b) (c) (d)
9. Un calentador eléctrico absorbe 2.5 A de una fuente de 110 V. La resistencia del elemento
calentador es
(a) (b) (c) (d)
10. La corriente que pasa a través del foco de una linterna es de 20 mA y el voltaje total de la
batería es de
4.5 V. La resistencia del foco es
(a) (b) 90 Æ 225 Æ (c) 4.44 Æ (d) 45
EXAMEN RAPIDO – PAG 90
1. Si la corriente a través de un resistor fijo cambia de 10 a 12 mA, el voltaje del resistor
(a) se incrementa (b) disminuye (c) no cambia
2. Si el voltaje a través de un resistor fijo cambia de 10 a 7 V, la corriente del resistor
(a) se incrementa (b) disminuye (c) no cambia
3. El voltaje a través de un resistor variable es de 5 V. Si la resistencia se reduce, en el resistor la
corriente
(a) se incrementa (b) disminuye (c) no cambia
4. Si el voltaje a través de un resistor se incrementa de 5 a 10 V y la corriente se incrementa de 1
a 2 mA,
la resistencia
(a) se incrementa (b) disminuye (c) no cambia
Consulte la figura 3-14.
5. Si la lectura del voltímetro cambia a 175 V, la lectura del amperímetro
(a) se incrementa (b) disminuye (c) no cambia
6. Si R cambia a un valor más grande y la lectura del voltímetro permanece en 150 V, la
corriente
(a) se incrementa (b) disminuye (c) no cambia
7. Si el resistor se retira del circuito y deja una abertura, la lectura del amperímetro
(a) se incrementa (b) disminuye (c) no cambia
8. Si el resistor se retira del circuito y deja una abertura, la lectura del voltímetro
(a) se incrementa (b) disminuye (c) no cambia
Consulte la figura 3-21.
9. Si se ajusta el reóstato para incrementar la resistencia, la corriente a través del elemento
calentador
(a) se incrementa (b) disminuye (c) no cambia
10. Si se ajusta el reóstato para incrementar la resistencia, el voltaje de la fuente
(a) se incrementa (b) disminuye (c) no cambia
11. Si el fusible se abre, el voltaje a través del elemento calentador
(a) se incrementa (b) disminuye (c) no cambia
12. Si el voltaje de la fuente se incrementa, el voltaje a través del elemento calentador
(a) se incrementa (b) disminuye (c) no cambia
13. Si el fusible se cambia por uno de mayor capacidad, la corriente a través del reóstato
(a) se incrementa (b) disminuye (c) no cambia
Consulte la figura 3-23.
14. Si la lámpara se funde (abre), la corriente
(a) se incrementa (b) disminuye (c) no cambia
15. Si la lámpara se funde, el voltaje a través de ella
(a) se incrementa (b) disminuye (c) no cambia

PROBLEMAS – PAG 90
SECCIÓN 3–1 La relación de corriente, voltaje y resistencia
1. En un circuito compuesto de una fuente de voltaje y un resistor, describa qué le sucede a la
corriente
cuando
(a) el voltaje se triplica
(b) el voltaje se reduce en 75%
(c) la resistencia se duplica
90 ◆ LEY DE OHM
PROBLEMAS ◆ 91
(d) la resistencia se reduce en 35%
(e) el voltaje se duplica y la resistencia se reduce a la mitad
(f) el voltaje y la resistencia se duplican
2. Enuncie la fórmula utilizada para encontrar I cuando los valores de V y R son conocidos.
3. Enuncie la fórmula utilizada para encontrar V cuando los valores de I y R son conocidos.
4. Enuncie la fórmula utilizada para encontrar R cuando los valores de V e I son conocidos.
5. Se conecta una fuente de voltaje variable al circuito de la figura 3-18. Comience con 0 V e
incremente
el voltaje, en pasos de 10 V, hasta 100 V. Determine la corriente en cada voltaje y trace una
gráfica de
V contra I. ¿Es la gráfica una línea recta? ¿Qué indica la gráfica?
Figura 3-18

6. En cierto circuito, I 5 mA cuando V 1 V. Determine la corriente para cada uno de los voltajes
siguientes en el mismo circuito.
(a) V = 1.5 V (b) V = 2 V (c) V = 3 V
(d) V = 4 V (e) V = 10 V
7. La figura 3-19 es una gráfica de corriente contra voltaje para tres valores de resistencia.
Determine R1,R2 y R3.
Figura 3 – 19

8. Trace la relación corriente-voltaje para un resistor de cuatro bandas con código de colores
gris, rojo, rojo, oro.
9. Trace la relación corriente-voltaje para un resistor de cinco bandas con código de colores
café, verde, gris, café, rojo.
10. ¿Cuál de los circuitos mostrados en la figura 3-20 tiene más corriente? ¿Cuál tiene menos
corriente?

11. Se mide la corriente en un circuito que opera con una batería de 10 V. El amperímetro lee 50
mA. Más tarde, se observa que la corriente cae a 30 mA. Eliminando la posibilidad de un cambio
de resistencia, debe concluirse que el voltaje ha cambiado. ¿Cuánto ha cambiado el voltaje de la
batería y cuál es su nuevo valor?
12. Si se desea incrementar la cantidad de corriente en un resistor de 100 mA a 150 mA
cambiando la fuente de 20 V, ¿en cuántos volts deberá cambiar la fuente? ¿A qué nuevo valor
deberá ser ajustada?
13. Trace una gráfica de corriente contra voltaje con valores de voltaje que vayan de 10 a 100 V,
en incrementos de 10 V, para cada uno de los siguientes valores de resistencia:
(a) 1.0 (b) 5.0 Æ (c) 20 Æ (d) 100 Æ
14. ¿La gráfica del problema 13 indica una relación lineal entre voltaje y corriente? Explique su
respuesta.

SECCIÓN 3–2 Cálculo de la corriente

15. Determine la corriente en cada caso:
(a) V = 5 V, R = 1.0 Æ (b) V = 15 V, R = 10 Æ
(c) V = 50 V, R = 100 Æ (d) V = 30 V, R = 15 kÆ
(e) V = 250 V, R = 5.6 MÆ
16. Determine la corriente en cada caso:
(a) V = 9 V, R = 2.7 kÆ (b) V = 5.5 V, R = 10 kÆ
(c) V = 40 V, R = 68 kÆ (d) V = 1 kV, R = 2.2 kÆ
(e) V = 66 kV, R = 10 MÆ
17. Se conecta un resistor de 10 a través de una batería de 12 V. ¿Cuál es la corriente a través
del resistor?
18. Cierto resistor tiene el siguiente código de colores: naranja, naranja, rojo, oro. Determine las
corrientes máxima y mínima esperadas cuando se conecta una fuente de 12 V a través del
resistor.
19. Se conecta un resistor de cuatro bandas a través de las terminales de una fuente de 25 V.
Determine la corriente del resistor si el código de colores es amarillo, violeta, naranja, plata.
20. Se conecta un resistor de 5 bandas a través de una fuente de 12 V. Determine la corriente si
el código de colores es naranja, violeta, amarillo, oro, café.
21. Si el voltaje del problema 20 se duplica, ¿se fundirá un fusible de 0.5 A? Explique su
respuesta.
22. El potenciómetro conectado a un reóstato en la figura 3-21 se utiliza para controlar la
corriente suministrada a un elemento calentador. Cuando el reóstato se ajusta a un valor de 8 o
menos, el elemento calentador puede quemarse. ¿Cuál es el valor nominal del fusible requerido
para proteger el circuito si el voltaje a través del elemento calentador en el punto de corriente
máxima es de 100 V, y el voltaje a través del reóstato es la diferencia entre el voltaje del
elemento calentador y el voltaje de la fuente?

SECCIÓN 3–3 Cálculo de voltaje

23. Calcule el voltaje para cada valor de I y R:
(a) I = 2 A, R = 18 Æ (b) I = 5 A, R = 56 Æ
(c) I = 2.5 A, R = 680 Æ (d) I = 0.6 A, R = 47 Æ
(e) I = 0.1 A, R = 560 Æ
24. Calcule el voltaje para cada valor de I y R:
(a) I = 1 mA, R = 10 Æ (b) I = 50 mA, R = 33 Æ
(c) I = 3 A, R = 5.6 kÆ (d) I = 1.6 mA, R = 2.2 kÆ
(e) I = 250 mA, R = 1.0 kÆ (f) I = 500 mA, R = 1.5 MÆ
(g) I = 850 mA, R = 10 MÆ (h) I = 75 mA, R = 47 Æ
25. Se leen tres amperes de corriente a través de un resistor de 27 conectado a una fuente de
voltaje.
¿Cuánto voltaje produce la fuente?
26. Asigne un valor de voltaje a cada una de las fuentes que aparecen en los circuitos de la
figura 3-22 para obtener las cantidades de corriente indicadas.

27. Se conecta una fuente de 6 V a un resistor de 100 mediante dos tramos de alambre de
cobre calibre
18 de 12 pies de largo. La resistencia total es la resistencia de los dos alambres sumada al
resistor de
100 Æ. Determine lo siguiente:
(a) Corriente
(b) Caída de voltaje en el resistor
(c) Caída de voltaje a través de cada tramo de alambre
SECCIÓN 3–4 Cálculo de la resistencia
28. Encuentre la resistencia de un reóstato para cada valor de V e I:
(a) V = 10 V, I = 2 A (b) V = 90 V, I = 45 A
(c) V = 50 V, I = 5 A (d) V = 5.5 V, I = 10 A
(e) V = 150 V, I = 0.5 A
29. Calcule la resistencia de un reóstato para cada juego de valores de V e I:
(a) V = 10 kV, I = 5 A (b) V = 7 V, I = 2 mA
(c) V = 500 V, I = 250 mA (d) V = 50 V, I = 500 mA
(e) V = 1 kV, I = 1 mA
30. Se aplican seis volts a través de un resistor. Se mide una corriente de 2 mA. ¿Cuál es el valor
del resistor?
31. En el circuito de la figura 3-23(a), el filamento de una lámpara tiene cierta cantidad de
resistencia, la cual está representada por una resistencia equivalente en la figura 3-23(b). Si la
lámpara opera con 120 V y 0.8 A de corriente, ¿cuál es la resistencia de su filamento cuando
está encendida?

32. Se desconoce la resistencia de cierto dispositivo eléctrico. Usted dispone de una batería de
12 V y un amperímetro. ¿Cómo determinaría el valor de la resistencia desconocida? Trace las
conexiones de circuito necesarias.

33. Al variar el reóstato (resistor variable) en el circuito de la figura 3-24, puede cambiar la
cantidad de corriente. El ajuste del reóstato es tal que la corriente es de 750 mA. ¿Cuál es el
valor de resistencia de este ajuste? Para ajustar la corriente a 1 A, ¿a qué valor de resistencia
debe ajustar el reóstato? ¿Cuál es el problema con el circuito?

34. Un circuito atenuador de luz de 120 V es controlado por un reóstato y está protegido contra
corriente excesiva mediante un fusible de 2 A. ¿A qué valor de resistencia mínima puede ser
ajustado el reóstato sin que se funda el fusible? Suponga una resistencia de la lámpara de 15.
35. Repita el problema 34 con un circuito de 110 V y un fusible de 1 A.
37. Suponga que tiene una serie de 32 luces y uno de los focos se fundió. Con el método de
división a la mitad, y comenzando por la mitad izquierda del circuito, ¿cuántas lecturas de
resistencia tomará localizar el foco fundido si es el décimo séptimo de izquierda a derecha?

Localización y análisis de fallas con Multisim

Estos problemas requieren del CD-ROM Multisim.
38. Abra el archivo P03-38 en su CD-ROM y determine cuál de los tres circuitos no está
funcionando apropiadamente.
39. Abra el archivo P03-39 y mida los valores de resistencia de los resistores.
40. Abra el archivo P03-40 y determine los valores de la corriente y el voltaje.
41. Abra el archivo P03-41 y determine el valor del voltaje de la fuente y la resistencia.
42. Abra el archivo P03-42 y encuentre el problema con el circuito.
