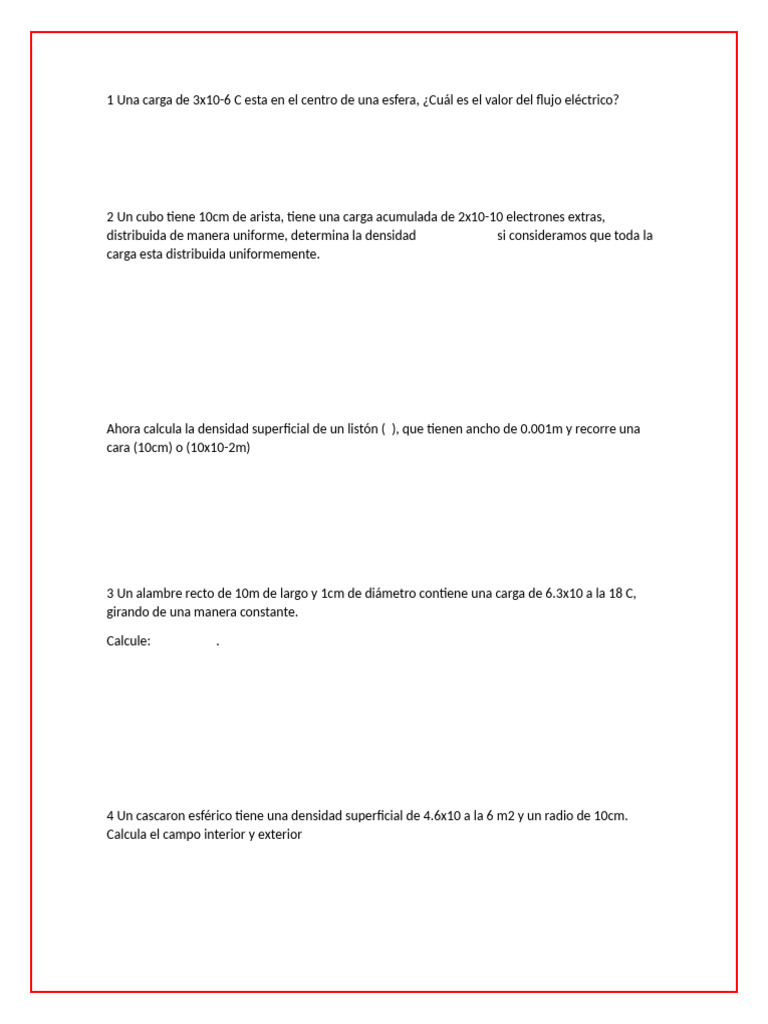

1 Una carga de 3x10-6 C esta en el centro de una esfera, ¿Cuál es el valor del flujo eléctrico?
2 Un cubo tiene 10cm de arista, tiene una carga acumulada de 2x10-10 electrones extras,
distribuida de manera uniforme, determina la densidad si consideramos que toda la
carga esta distribuida uniformemente.
Ahora calcula la densidad superficial de un listón ( ), que tienen ancho de 0.001m y recorre una
cara (10cm) o (10x10-2m)
3 Un alambre recto de 10m de largo y 1cm de diámetro contiene una carga de 6.3x10 a la 18 C,
girando de una manera constante.
Calcule: .
4 Un cascaron esférico tiene una densidad superficial de 4.6x10 a la 6 m2 y un radio de 10cm.
Calcula el campo interior y exterior
5 En la superficie de cascarón, el campo eléctrico es de 2x10 a la 6 N/C ¿Cuál es la densidad
superficial de carga del cascaron?
6 En la superficie de un cascaron de radio “r” el campo electrico de 9x10 a la 5 N/C. Calcule el valor
del campo a una distancia r= 3R
7 Determine el potencial eléctrico a 10, 20 y 30 cm de una carga puntual de 2x 10-6 C
8 A 10cm una carga puntual, el potencial eléctrico es de 4x10 a la 4 V ¿A que distancia se reduce el
potencial a la 4ta parte?
9 Un sistema de cargas está ubicado de la siguiente manera:
10 En el siguiente sistema determina donde se anula el potencial eléctrico.
11 ¿Cuál será la diferencia de potencial necesaria para que un protón adquiera una velocidad de
2x10 a la 6 m/s?
12 Se tiene un cascarón esférico y metálico con 40 cm de radio con una carga de 8x10-6C
a) Potencial eléctrico en la superficie
b) Potencial eléctrico a 15cm de la superficie
13 Un cascaron esférico tiene una carga de 2x10-6 C y el potencial eléctrico en el centro es de 6x10
a la 4V ¿ A que distancia sobre la superficie el potencial será de 1.5x10 a la 4V?
14 Un capacitor formado por dos placas circulares de 15cm de "r". separadas por el aire (8.85x10-
12) F/m un material dieléctrico de 1cm de espesor y su valor es de 5mF.
15 Un capacitor está formado por 2 placas, una circular y la otra cuadrada, está ultima de 10cm de
lado y la circular de 10cm de radio, Concentro una arista de la otra placa, ambas están separadas
por 3cm por un aislante que es de I5mF. Determina la capacitancia del capacitor.
16 Dos placas cuadradas de 10cm de lado y 1cm de separación forman un capacitor, si entre ellas
existe un material cuya permitividad es de 5. Calcular la capacitancia, de acuerdo con como se
muestra a continuación:
17 Dos esferas concéntricas una de l0cm de "r'" y otra de 8cm tienen entre ellas un material
dieléctrico cuya permitividad relativa es de 12. Determina la capacidad de almacenamiento de la
carga eléctrica.
18 Un capacitor de 4mE se le establece una diferencia de potencia, calculada la EP almacenada.
19 Dos capacitores C1 = 2mF 4 y C2 = 4mF están conectados en serie a una fuente de 100v
determina la capacitancia equivalente, Q1, Q2, V1 y V2
20 Consideremos 2 capacitores C1= 2nF y C2= 4nF conectados en paralelo , determina lo anterior
21
I.- INSTRUCCIONES: EN LA LÍNEA ESCRIBE CON MAYUSCULA LAS(S) PALABRA(S) QUE COMPLETEN
LOS ENUNCIADOS SIGUIENTES.
1. La corriente eléctrica en un conductor es proporcional a LA TENSIÓN aplicada al mismo.
2. Conjunto de elementos conectados de modo que la corriente eléctrica que circula por ellos
pueda recorrer una trayectoria cerrada. CIRCUITO ELÉCTRICO
3. En un circuito CERRADO, la corriente pasa a través de los elementos que lo constituyen.
4. En un circuito ABIERTO, el interruptor impide que circule la corriente.
5. Existe un CORTO CIRCUITO cuando hay una conexión entre las terminales de la fuente por
la que pasa toda la corriente, impidiendo que este pase por la resistencia.
6. La resistencia del corto circuito libera una gran cantidad de CALOR, corriéndose el riesgo de
que el circuito se queme.
7. Es una característica propia de la fuente debido a su construcción. RESISTENCIA INTERNA
8. El objetivo de conectar una fuente de fem en el circuito es SUMINISTRAR ENERGÍA a esta
resistencia de carga.
9. La resistencia INTERNA se dibuja cerca de la fuente.
10. La ddp se mide en VOLTIOS (V).
11. A la energía que la resistencia convierte en calor en la unidad de tiempo se le llama:
POTENCIA ELÉCTRICA.
12. El siguiente enunciado: “La cantidad de calor producida por segundo en una resistencia es
directamente proporcional al cuadrado de la intensidad de la corriente”, corresponde a: LEY DE
JOULE.
13. El calor es una forma de: ENERGÍA.
14. La unidad de calor es: JULIO (J).
16. La unidad de la potencia eléctrica es: WATT (W).
17. A la rapidez con que un circuito eléctrico consume energía se le llama: POTENCIA
ELÉCTRICA.
18. Al pasar la corriente por la resistencia interna se produce una pequeña: CAÍDA DE VOLTAJE.
19. Se define como la razón de energía útil a la energía suministrada: EFICIENCIA.
20. Cuando un motor, radio, lámpara, etc., se calientan mientras funcionan LIBERAN ENERGÍA
en forma de calor.
21. Tres elementos que integran un circuito: FUENTE, CARGA, CONDUCTORES.
22. Toda energía que consume el circuito es proporcionada por: LA FUENTE.
23. Dos resistencias están conectadas en SERIE cuando entre ellas no hay ningún nodo.
24. Dos resistencias están conectadas en PARALELO cuando tienen dos nodos comunes.
25. En un circuito MIXTO, unas resistencias están en serie y otras en paralelo.
26. Se le llama RESISTENCIA EQUIVALENTE a la resistencia que puede remplazar a las
resistencias de un circuito.
27. Constituyen una excelente herramienta en el análisis de circuitos resistivos: LAS LEYES DE
KIRCHHOFF.
28. Es una línea representativa de un elemento del circuito que conecta a dos nodos de la red:
RAMA.
29. Es un punto de un circuito donde concurren tres o más conductores: NODO.
30. Usualmente se recorre la malla en el sentido de: LAS MANECILLAS DEL RELOJ.
31. Dispositivo que sirve para medir resistencias: OHMÍMETRO.
32. En qué sentido usualmente se recorre la malla: HORARIO O ANTIHORARIO, SEGÚN
CONVENIENCIA.
33. Es el estudio por parte de la física y la química de la relación que existe entre la corriente
eléctrica y las reacciones químicas: ELECTROQUÍMICA.
34. Es una sustancia que, al disolverse en agua, da lugar a la formación de iones y que
permiten que la energía eléctrica pase a través de ellos: ELECTROLITO.
II.- INSTRUCCIONES: EN EL PARÉNTESIS DE LA IZQUIERDA COLOCA LA OPCIÓN CORRECTA.
45 (C) Es una celda electroquímica:
a) Electrolito
b) Electrodo
c) Cátodo
d) Motor
46 (C) Dispositivo para llevar a cabo una electrólisis o producir electricidad por medio de una
reacción química:
a) Fuente electroquímica
b) Electrodo
c) Celda electroquímica
d) Motor
47 (A) Es un dispositivo que transforma la energía química en energía eléctrica:
a) Fuente electroquímica
b) Electrodo
c) Celda electroquímica
d) Motor
48 (B) Físico italiano que construyó la primera fuente electroquímica:
a) Charles Coulomb
b) Alejandro Volta
c) Michael Faraday
d) Ohms
49 (B) Es la formada por celdas galvánicas con electrolitos pastosos:
a) Resistencias
b) Pila seca
c) Capacitor
d) Pilas secundarias
50 (D) Son aquellas en que el proceso por el cual la energía eléctrica es reversible:
a) Resistencias
b) Pila seca
c) Capacitores
d) Pilas secundarias
51 (D) Es la cantidad de electricidad que suministra dicha pila:
a) Capacidad del motor
b) Régimen de una pila
c) Capacitancia
d) Capacidad de la pila
52 (B) Es la intensidad de corriente normal de descarga de una pila:
a) Capacidad del motor
b) Régimen de una pila
c) Capacitancia
d) Capacidad de la pila
53 (A) Son las principales características de cualquier tipo de batería:
a) Tensión y voltaje
b) Resistencia y voltaje
c) Intensidad y resistencia
d) Tensión y resistencia
54 (A) Cantidad de energía que una batería puede almacenar en su interior, la cual se transformará
en corriente eléctrica, cuando se la conecte a la carga:
a) Capacidad
b) Retención
c) Agrupar
d) Resistencia
55 (D) Agrupamiento de pilas, dicho agrupamiento puede ser en serie o en paralelo:
a) Transformador
b) Motor
c) Electrolito
d) Batería
RESUELVE LOS SIGUIENTES EJERCICIOS:
1.- En el circuito siguiente, calcular "R"
2.- Una resistencia disipa 220w, cuando la diferencia de potencial entre sus bornes es de 110 v.
a) Calcular el valor de la resistencia.
b) Calcular la corriente que pasa a través de "R".
3.- ¿A qué ddp se debe conectar una resistencia de 210 Ω para que disipe 160 000 j en 4 minutos?
4- Calcular la potencia de disipación en la resistencia de 25 Ω
5-Una corriente de 5 A, pasa a través de una resistencia de 60 Ω. ¿Cuánto calor genera la
resistencia en 15 s.?
6- En el siguiente circuito, calcular
7.- Calcular la energía que se consume en el circuito en 6 minutos.
8.- A través de una resistencia y en un tiempo "t" se disipan 150J. ¿Cuánto calor se generó?
9.- El calor generado por resistencia en un tiempo "t" es de 20 cal. ¿Cuánta energía se disipó en
Joule?
10.- Una corriente de 3 A pasa a través de una resistencia de 60 Ω ¿Cuánto calor genera la
resistencia en 155?
11.- En un circuito una fuente de fem de 12V, tiene una resistencia interna de 2Ω. La corriente es
de 0.7 A. Calcular la eficiencia de la fuente.
12.- Un motor está conectado en una línea de 110 V y toma una corriente de 5 A. Si en 45
segundos se pierden 770 J en forma de calor. ¿Cuál es la eficiencia del motor?
13.- En un circuito una fuente de fem de 12 V tiene una resistencia interna de 2Ω. La corriente es
de 2 A Calcular la eficiencia de la fuente
14.- Un motor conectado a una línea de 120 V y toma una corriente de 5 A, si en 35 segundos se
pierden 1100). En forma de calor. ¿Cuál es la eficiencia del motor?
15.- Calcula el calor (calorías) disipado en 3 minutos en el resistor de 10Ω del circuito siguiente:
16. En el siguiente circuito calcular:
17.- Calcular las corrientes de malla en el circuito siguiente.
18.- En el puente de wheastone siguiente a y d están unidos por un alambre con contacto
deslizable (el nodo "B" es móvil) el alambre mide 100 cm de largo cuando el puente está
balanceado. R1 está definida por el segmento ab y R3 está definido por el segmento b y d, R2 vale
50Ω. Calcular el valor de la resistencia R si el segmento bd mide 40 cm.
19- En el siguiente circuito, calcular:
a La potencia de disipación en la resistencia 10 0.
b) Checar si en todos los nodos se cumple la Primera Ley de Kirchhoff.
20.- Calcular la caída de potencial en cada resistencia de la red.
21. - Cuatro pilas de 1.5 V con resistencia interna de 10 se conectan en serie y alimentan a una
resistencia de 120 calcular:
a) La fem equivalente.
b) La resistencia interna equivalente.
c) La corriente que la batería manda al circuito.
22.- Cinco pilas de 1.5V con resistencia interna de 10 se conectan en paralelo y alimentan a una
resistencia de 150,
a) La fem equivalente.
b) La resistencia interna equivalente.
c) La corriente que la batería manda al circuito
Calcula la resistencia eléctrica de un alambre de cobre de 20m de longitud y 1 cm de diámetro
Una varilla de aluminio tiene una longitud de 2.5m, se expande hasta que su longitud aumenta el
triple y en estas condiciones su resistencia es de 8.09x10-3 Ω a) Que resistencia tiene
originalmente b) Cual es la sección del área c) Cual es el diámetro final
Una bobina circular de 10cm de diámetro esta formada por 250 espiras de alambre de .5mm de
diámetro ¿Cuál es la conductancia?
A una temperatura T1 una resistencia que vale el valor de R1 y de de 0.004C°-1 cuando la
temperatura aumenta el doble la R1 aumenta 10% ¿Cuál es el valor de T1?
Una temperatura T2 una resistencia que vale R2, si el coeficiente es de 0.004C°-1 y cuando la
temperatura disminuya a la mitad la resistencia T2 se reduce a la mitad. R2 se reduce 20%. Calcula
T2.
Si por un alambre conductor circular una corriente de intensidad 16mA, determina el numero de
electrones que atraviesan la sección transversal del conductor en 0.1 seg.
El circuito electrónico simple consiste en una resistencia de 10 Ω conectado a una fuente de voltaje
de 12V a) Calcula la corriente que fluye a través de la resistencia b) Calcula la potencia.
Al aplicar una diferencia de potencial de 15V a los extremos de una resistencia, se desea que pase
una corriente de 12mA ¿Qué valor debe de tener la resistencia?
Por un alambre pasa una corriente de 5A ¿Cuántos electrones pasan por una sección cualquiera en
5min?
Calcula la resistencia eléctrica de un alambre de cobre de 50m de longitud y 1cm de diámetro.
Determina Ir Y Vr
Calcula la potencia que suministra la fuente:
Del siguiente agrupamiento calcula W de cada resistor
Calcula el calor de lo anterior
Del siguiente agrupamiento determinar: en un tiempo de 20s y la eficiencia, Req, Ir, IR, Pr, PR, Wr,
WR, Qr y QR
Calcula la diferencia de potencial en el resistor de 8Ω en el siguiente agrupamiento y todo lo
anterior.
