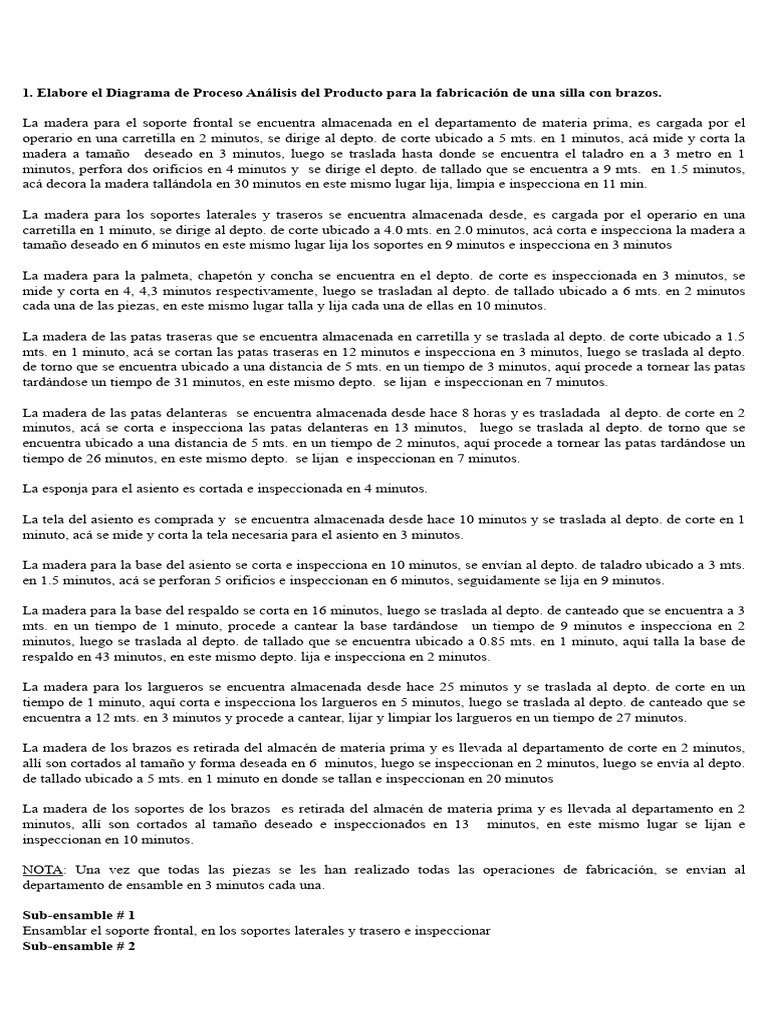

1. Elabore el Diagrama de Proceso Análisis del Producto para la fabricación de una silla con brazos.

La madera para el soporte frontal se encuentra almacenada en el departamento de materia prima, es cargada por el
operario en una carretilla en 2 minutos, se dirige al depto. de corte ubicado a 5 mts. en 1 minutos, acá mide y corta la
madera a tamaño deseado en 3 minutos, luego se traslada hasta donde se encuentra el taladro en a 3 metro en 1
minutos, perfora dos orificios en 4 minutos y se dirige el depto. de tallado que se encuentra a 9 mts. en 1.5 minutos,
acá decora la madera tallándola en 30 minutos en este mismo lugar lija, limpia e inspecciona en 11 min.

La madera para los soportes laterales y traseros se encuentra almacenada desde, es cargada por el operario en una
carretilla en 1 minuto, se dirige al depto. de corte ubicado a 4.0 mts. en 2.0 minutos, acá corta e inspecciona la madera a
tamaño deseado en 6 minutos en este mismo lugar lija los soportes en 9 minutos e inspecciona en 3 minutos

La madera para la palmeta, chapetón y concha se encuentra en el depto. de corte es inspeccionada en 3 minutos, se
mide y corta en 4, 4,3 minutos respectivamente, luego se trasladan al depto. de tallado ubicado a 6 mts. en 2 minutos
cada una de las piezas, en este mismo lugar talla y lija cada una de ellas en 10 minutos.

La madera de las patas traseras que se encuentra almacenada en carretilla y se traslada al depto. de corte ubicado a 1.5
mts. en 1 minuto, acá se cortan las patas traseras en 12 minutos e inspecciona en 3 minutos, luego se traslada al depto.
de torno que se encuentra ubicado a una distancia de 5 mts. en un tiempo de 3 minutos, aquí procede a tornear las patas
tardándose un tiempo de 31 minutos, en este mismo depto. se lijan e inspeccionan en 7 minutos.

La madera de las patas delanteras se encuentra almacenada desde hace 8 horas y es trasladada al depto. de corte en 2
minutos, acá se corta e inspecciona las patas delanteras en 13 minutos, luego se traslada al depto. de torno que se
encuentra ubicado a una distancia de 5 mts. en un tiempo de 2 minutos, aquí procede a tornear las patas tardándose un
tiempo de 26 minutos, en este mismo depto. se lijan e inspeccionan en 7 minutos.

La esponja para el asiento es cortada e inspeccionada en 4 minutos.

La tela del asiento es comprada y se encuentra almacenada desde hace 10 minutos y se traslada al depto. de corte en 1
minuto, acá se mide y corta la tela necesaria para el asiento en 3 minutos.

La madera para la base del asiento se corta e inspecciona en 10 minutos, se envían al depto. de taladro ubicado a 3 mts.
en 1.5 minutos, acá se perforan 5 orificios e inspeccionan en 6 minutos, seguidamente se lija en 9 minutos.

La madera para la base del respaldo se corta en 16 minutos, luego se traslada al depto. de canteado que se encuentra a 3
mts. en un tiempo de 1 minuto, procede a cantear la base tardándose un tiempo de 9 minutos e inspecciona en 2
minutos, luego se traslada al depto. de tallado que se encuentra ubicado a 0.85 mts. en 1 minuto, aquí talla la base de
respaldo en 43 minutos, en este mismo depto. lija e inspecciona en 2 minutos.

La madera para los largueros se encuentra almacenada desde hace 25 minutos y se traslada al depto. de corte en un
tiempo de 1 minuto, aquí corta e inspecciona los largueros en 5 minutos, luego se traslada al depto. de canteado que se
encuentra a 12 mts. en 3 minutos y procede a cantear, lijar y limpiar los largueros en un tiempo de 27 minutos.

La madera de los brazos es retirada del almacén de materia prima y es llevada al departamento de corte en 2 minutos,
allí son cortados al tamaño y forma deseada en 6 minutos, luego se inspeccionan en 2 minutos, luego se envía al depto.
de tallado ubicado a 5 mts. en 1 minuto en donde se tallan e inspeccionan en 20 minutos

La madera de los soportes de los brazos es retirada del almacén de materia prima y es llevada al departamento en 2
minutos, allí son cortados al tamaño deseado e inspeccionados en 13 minutos, en este mismo lugar se lijan e
inspeccionan en 10 minutos.

NOTA: Una vez que todas las piezas se les han realizado todas las operaciones de fabricación, se envían al
departamento de ensamble en 3 minutos cada una.

Sub-ensamble # 1
Ensamblar el soporte frontal, en los soportes laterales y trasero e inspeccionar
Sub-ensamble # 2
Ensamblar en la base del respaldo, los largueros e inspeccionar
Sub-ensamble # 3
Ensamblar los brazos, en los soportes de los brazos e inspeccionar
Sub-ensamble # 4
Ensamblar las patas traseras, en el Sub-ensamble # 1
Sub-ensamble # 5
Ensamblar en el Sub-ensamble # 4, las patas delanteras e inspeccionar
Sub-ensamble # 6
Ensamblar la esponja y la tela del asiento, en la base del asiento e inspeccionar
Sub-ensamble # 7
Ensamblar en el Sub-ensamble # 2, el Sub-ensamble # 5
Sub-ensamble # 8
Ensamblar el Sub-ensamble # 7, en el Sub-ensamble # 3 e inspeccionar
Sub-ensamble # 9
Ensamblar a concha, el chapetón y la palmeta, en el Sub-ensamble # 8 luego lijar, después limpiar e inspeccionar y
seguidamente barnizar
Ensamble Final
Ensamblar el Sub-ensamble # 9, en el Sub-ensamble # 6, inspeccionar y trasladar al almacén de producto terminado
ubicado a 15 mts. en 3 minutos, donde finalmente queda almacenada listo para su distribución.
