O R I E N T A C I Ó N E S T R U C T U R A L

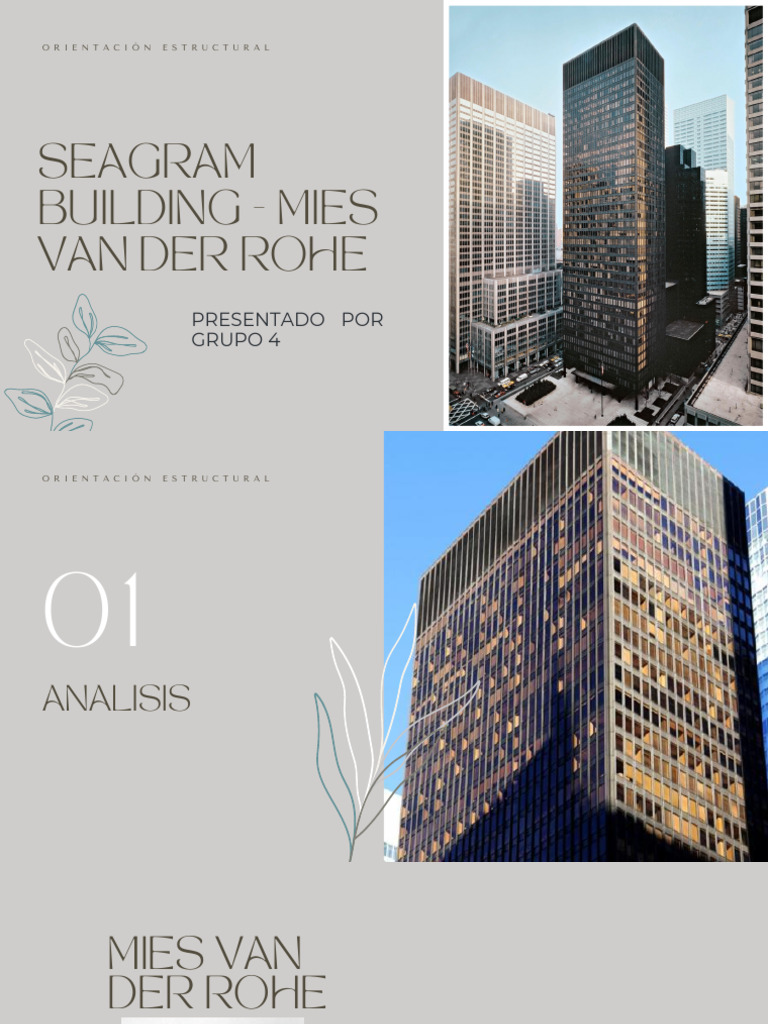

SEAGRAM
BUILDING - MIES
VAN DER ROHE
PRESENTADO POR
GRUPO 4
O R I E N T A C I Ó N E S T R U C T U R A L

01
ANALISIS
MIES VAN
DER ROHE
Nacido el 27 de Marzo de 1886 en Aquisgrán,
Alemania. Es considerado uno de los maestros
de la arquitectura moderna por su labor en la
construcción en acero y vidrio.
Dentro de su segunda etapa entre 1954 y 1958,
hace realidad su sueño de construir un
rascacielos con el Edificio Seagram, un
rascacielos de 37 alturas de vidrio y bronce que
proyectó junto su discípulo Philip Johnson.
EMPLAZAMIENTO
La edificación está ubicada exactamente
en el 375 de Park Avenue, entre la calle
nº 52 y la nº 53 en el centro de
Manhattan. En la ciudad de New York,
Estados Unidos.

El edificio Seagram destaca también por

encontrarse retranqueado respecto a la
alineación de la avenida en la que se
sitúa, generando ante sí una pequeña
plaza con una lámina de agua a cada
lado, solución que permite jugar con la
dialéctica de lo horizontal-vertical y del
lleno y vacío
COMPOSICIÓN
El edificio tiene 157 metros de altura, distribuidas
en 39 pisos.
La estructura del Edificio Seagram está compuesta
por pórticos formados por perfiles de acero
laminado en “doble T” recubiertos de hormigón
armado para protegerlos de la hipotética acción de
un incendio. El ancho de crujía adoptada es de 8,5
metros, disponiendo un canto total de forjado de
95 cm, para una altura libre de planta de 2,5 metros.
Ademas combina una retícula de pilares y vigas de
acero y un núcleo de hormigón armado y acero
para asegurar una rigidez suficiente frente a las
acciones horizontales. Las pantallas de hormigón
armado del núcleo se finalizan en la planta 17,
disponiéndose a partir de esta planta y hasta la
planta 29 arriostramientos metálicos formados por
cruces de San Andrés.
CONFIGURACION
DEL ESPACIO
El edificio esta compuesto por la plaza, la
torre y el pabellón agregado. La plaza por su
parte esta conformada por las columnas,
espejos de agua, escaleras, vegetación y
ventanales.
Las plantas dan un entendimiento apto para
la adecuación de oficinas dependiendo de
sus actividades.
El primer piso es considerado como la
continuación de la plaza. Cuenta con una
doble altura y sus revestimiento interiores
son en mármol, granito, vidrio y concreto.
O R I E N T A C I Ó N E S T R U C T U R A L

02
ESTRUCTURA
El proyecto está compuesto por 3 volúmenes
principales, la plataforma donde se alza el
edificio con respecto a la bahía, la torre principal
de 39 pisos en la cual se ubican los asuntos
principales y un edificio posterior de los
servicios que cumple el propósito de aislar la
torre de posibles construcciones de otro edificio
en ese costado, teniendo un carácter de torre
aislada

La torre está compuesta por un núcleo de

hormigón rígido armado revestido de mármol el
cual brinda estabilidad al edificio, bajo una
modulación constante de 5x3 m para distribución
interior de la torre, asimismo el arquitecto
decidió cargar columnas de acero que reflejaran
el nuncio crudo y la ligereza de los materiales
Sin embargo ,se vio frustrado debido a la norma
que exigía recubrir los elementos metálicos en
algún material químico que protegerá la estructura
en caso de incendio, por lo qué este decidió
recubrir las columnas en hormigón y preservar la
idea inicial en la fachada utilizando perfiles
dobletes de bronce a manera de columnas no
estructurales que hicieran alusión a la idea
principal del arquitecto, otro elemento muy
importante del diseño del edificio es su fachada,
además de los perfiles cuenta con otros paneles de
vidrio que se realizan mediante elementos
verticales adicionales que contrarrestan los entes
producidos por el viento.
El sistema estructural del edificio son pórticos resistentes
a momento conformado por vigas y columnas amarradas
con tornillos de alta resistencia y recubierto por un
revestimiento de concreto de 4 pulgadas a este sistema
se le conoce como sistema compuesto el cual combina
las mentadas de ambos materiales como lo son la alta
resistencia del acero a flexión, la alta resistencia del
concreto a compresión y que a su vez proporciona una
alta resistencia al fuego.

Resaltando el edificio Seagran fue el edificio más alto de

las oficinas construidos hasta ese momento con tornillos
de alta resistencia además de ser inusual por el sistema
de resistencia a fuerzas horizontales tanto de viento
como de sismo el cual consta de un núcleo macizo capaz
de arriostrar el sistema y que también contiene los
sistemas de transporte vertical del edifico.
O R I E N T A C I Ó N E S T R U C T U R A L

03
PLANOS
ISOMETRICO Y ELEVACIONES
O R I E N T A C I Ó N E S T R U C T U R A L

04
ANÁLISIS DE
FACHADA
Todas las fachadas de las dos torres siguen la
modulación de la estructura. Cada hueco de pilar
a pilar de cada planta forma un módulo, que se
divide mediante montantes verticales.

Por ello, estos huecos componen la piel de vidrio

del edificio, compuesto por vigas de acero y
columnas de bronce
La piel metálica de bronce que se ve en la fachada no es estructural, pero
se usa para expresar la idea de la trama estructural que se encuentra en
el interior.

Donde se ve vigas en I
que hace que la
superficie no sea plana y
le de textura a la
fachada.
O R I E N T A C I Ó N E S T R U C T U R A L

05
ANÁLISIS DE
LOSA
En los pisos tipo –3,65m de altura– para cada
par de carpinterías verticales Mies dispone una
pieza de vidrio apenas translúcido, que está
contenida por la losa inferior y la del piso
siguiente. Además, el forjado conforma una
espesa línea horizontal que, reflejada en las
vistas, avanza por todos los lados de la torre.
El forjado es un elemento estructural, generalmente
horizontal, que recibe directamente las cargas y las
transmite a los restantes elementos de la estructura.

Forma parte de la estructura

horizontal de las diferentes plantas
de un edificio, siendo capaz de
solidarizar horizontalmente los
diversos elementos estructurales,
permitiendo no solo transmitir
cargas verticales sino también
horizontales.

La perfilería parte desde el forjado de la

primera planta hasta el remate de la torre.
Esta primera losa tiene más anchura que las
siguientes (todas similares), que en
consecuencia poseen medidas ligeramente
superiores a los pilares,
O R I E N T A C I Ó N E S T R U C T U R A L

06
ANÁLISIS DE
COLUMNAS Y
VIGAS
El edificio está concebido como una gran
columna griega con basa, fuste y capitel. Para
acceder a la plaza desde la acera se asciende por
una escalinata entre dos láminas de agua
simétricas basadas en las obras de la Antigüedad
clásica.
 LA ORNAMENTACIÓN DE LA ESTRUCTURA CORRE POR CUENTA DE LAS
INSTALACIONES DE VIGAS DE ACERO Y COLUMNAS DE BRONCE,
AUNQUE DICHAS COLUMNAS IBAN A SER CONSTRUIDAS DE ACERO PERO DEBIDO
A LAS QUEJAS DE LA COMPAÑÍA POR LA ECONOMÍA DE LOS RECURSOS
DECIDIERON HACERLAS DE BRONCE.

Para asegurar la estabilidad horizontal frente a esfuerzos horizontales se

propone rigidizar los núcleos de comunicación vertical. Estos núcleos
pueden ser muros de hormigón o pantallas trianguladas.
Se ha optado por pantallas trianguladas como
arriostramiento. Las cruces de San Andrés
deberán ser un sistema adecuado para evitar el
pandeo de la estructura bajo las cargas
horizontales de viento.

Los pilaresy vigas estan de recubiertos

hormigón y revestido de chapa metálica en el
exterior que conectan al exterior
