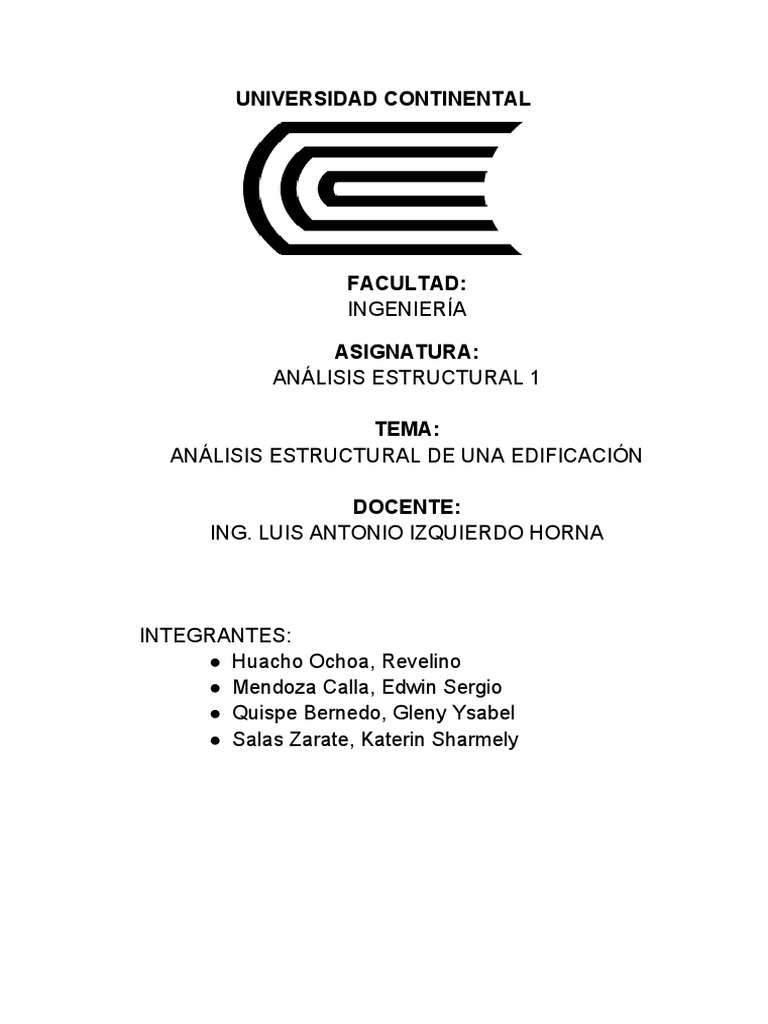

UNIVERSIDAD CONTINENTAL

FACULTAD:
INGENIERÍA

ASIGNATURA:
ANÁLISIS ESTRUCTURAL 1

TEMA:
ANÁLISIS ESTRUCTURAL DE UNA EDIFICACIÓN

DOCENTE:
ING. LUIS ANTONIO IZQUIERDO HORNA

INTEGRANTES:
● Huacho Ochoa, Revelino
● Mendoza Calla, Edwin Sergio
● Quispe Bernedo, Gleny Ysabel
● Salas Zarate, Katerin Sharmely
Descripción de la Actividad:
1. Descripción de la Estructuración y Arquitectura inicial

El proyecto se encuentra ubicado en la costa en :

DISTRITO LAMBAYEQUE

PROVINCIA CHICLAYO

DEPARTAMENTO LAMBAYEQUE

El uso de la estructura será una vivienda multifamiliar de 03 pisos de funcionalidad.

constituida por los diferentes ambientes como:

● dormitorios
● hall
● cocina
● estacionamiento
● sala
● baños
● cocina
● terraza
● jardín
● estudio
● tanque de agua

DIAGRAMAS DE CORTE

Los acabados de las puertas serán de madera contra placados, de acero ; las
mamparas serán de madera y vidrio ; en la entrada se pondrá rejas que serán de
fierros circulares , enchapados en piedra , teja andina en la parte superior .

las distancias que tiene la vivienda son :

FACHADA L = 8.50 m
L1= 4.97
L2= 3. 53

LARGO Lo= 17.80

ALTURA Hp= 934

H1= 2.83
H2= 2.80
H3= 2.62

ESTRUCTURACIÓN :

La estructuración del edificio está compuesta por los siguientes elementos

estructurales: Losas, Vigas, Columnas, Muros o Placas, Escaleras y Zapatas. Todos
los elementos, que son de concreto armado.

VIGAS ● VS: vigas soleras de una dimensión de 0.20*0.15

● VA: vigas de amarre de una dimensión de 0.20 *0.25
● VP: vigas peraltadas de una dimensión de 0.25*0.40

COLUMNAS ●
C-1 :0.25*025
C-2: 0.25*0.25
C-3 : 0.25*0.15

●
C-1: 0.25*0.25
C-2: 0.25*0.25

ESPECIFICACIONES TÉCNICAS
2.- ANÁLISIS DE LOS ELEMENTOS ESTRUCTURALES INICIALES.

2.1.- COLUMNAS

Son elementos que generalmente son verticales, estos reciben las cargas de las
losas y de las vigas con la función de transmitir las cargas a la cimentación.

Las columnas son elementos principalmente sometidos a esfuerzos de compresión

y simultáneamente a los de flexión (flexocompresión), debido a que tienen
momentos flectores transmitidos por las vigas y reciben cargas axiales de los
diferentes niveles de la edificación. La sección transversal de la columna dependerá
de la magnitud de la carga vertical que recibe y de la magnitud de los momentos
flectores actuales.

Desde el punto de vista sísmico, las columnas son elementos muy importantes,
pues forman con las vigas los famosos “pórticos”, que constituyen el esqueleto
sismo resistente junto con los muros.

Las columnas se constituyen de diferentes secciones, siendo común el uso de

columnas circulares, cuadradas y rectangulares, también puede usarse otro tipo de
secciones como la poligonales o trapezoidales, las cuales suelen ser más caras
debido al encofrado mayor y más dificultoso.

El objetivo principal de una columna debe ser el de proporcionar rigidez lateral y

resistencia en las dos direcciones de la edificación , para lo cual debemos hacer
algunas columnas peraltadas en una dirección y otras en dirección perpendicular y
recurrir al uso de muros o placas, sean de concreto armado o de albañilería para el
caso de edificaciones de pocos pisos.

2.2.- PREDIMENSIONAMIENTO DE COLUMNAS

Las columnas al ser sometidas a cargas axiales y momento flector, tienen que ser
dimensionadas considerando los dos efectos simultáneamente, tratando de evaluar
cuál de los es el que gobierna en forma más influyente el dimensionamiento

En base a todo lo indicado anteriormente, se tomará los siguientes criterios para el

redimensionamiento.

1. Para edificios que tengan muros de corte en las dos direcciones, tal que la
rigidez y la resistencia van a estar principalmente controladas por los muros,
las columnas se pueden dimensionar suponiendo un área igual a :
2. Para el mismo tipo de edificio, el dimensionamiento de las columnas con

menos carga axial, como en el caso de las exteriores o esquineras y las

excéntricas, se halla con un área igual a:
2.2.1 - CARGA DE SERVICIO (P servicio)

El peso de servicio es un peso promedio que estará representado por la

suma de:

2.2.2.- ÁREA TRIBUTARIA (A trib)

En un arreglo estructural dado, si una viga está soportando un piso, techo o

muro, que tenga una presión o carga perpendicular a la superficie, la fuerza
total en el elemento de viga es igual al área superficial correspondiente
multiplicada por la carga o presión de la superficie.
 2.2.3 - PESO DE USO (P uso)

La carga de servicio estará representada por un valor promedio de peso ya

establecido según el tipo de edificación, representados en Tn/m2, siendo
estos:

Estas cargas de servicio están compuestas por la suma de las Cargas Vivas
que suelen ser 0.2 Tn/m2 aproximadamente en departamentos, por Cargas
Muertas que suele tener un valor aproximado de 0.3 Tn/m2 y por el Peso
Propio, que estaría compuesto por la altura de la losa, el peso de las vigas,

columnas, placas, etc, lo que da un valor aproximado a 0.4 Tn/m2, siendo:

2.3.- ANÁLISIS DE LAS COLUMNAS INICIALES

Una vez ya entendido el procedimiento de redimensionamiento, analizaremos las

áreas de las secciones transversales de las columnas del plano inicial.
Primero generando nuestras áreas tributarias para cada columna.
Luego diferenciamos y encontramos los tipos de columnas según la carga que estas
soportan, siendo:
Ya diferenciadas nuestras columnas, procedemos a crear una planilla en donde
hallaremos las áreas tributarias, las cargas de servicio para luego poder obtener el
área correspondiente de la columna, con ayuda de los ejes, para así poder
ubicarlos.
Ya con los valores de las áreas de las columnas obtenidas en cm2, procedemos a
calcular las dimensiones de los lados de la sección transversal de la columna,
obteniendo para estas áreas columnas circulares, cuadradas y rectangulares.
Siendo la fórmula para obtener el lado de una columna cuadrada:

Fórmula para obtener el lado de una columna circular:

La forma para poder verificar si las dimensiones son correctas es utilizando la

siguiente fórmula.
Luego de haber hecho todo el análisis de las columnas iniciales y haberlas
verificado, podemos confirmar que el valor promedio de la sección de las columnas
es la de 25x25 o de 25x15 y en columnas circulares de 25 de diámetro.
2.2.- VIGAS

Las vigas son elementos estructurales horizontales que están hechas de concreto
armado y sirven para dar mayor rigidez a los muros, conjuntamente con las
columnas. Las vigas se asientan sobre apoyos verticales y trasladan la carga hacia
las columnas y/o muros.

2.2.1.-TIPOS DE VIGAS

Vigas Chatas

La altura de este tipo de vigas es igual al espesor de la losa aligerada. Este tipo de
vigas, además, suelen ser vigas de amarre, porque articula los muros y da rigidez a
las losas y confina los muros.

Vigas Soleras

Este tipo de vigas son más comunes en viviendas y, como sucede con el caso
anterior, su altura es igual a la de la losa aligerada. Esta se coloca encima de muros
y entre columnas. Gracias a ellas la carga se reparte a los muros portantes.

Vigas Peraltadas

A diferencia de las anteriores, esta tiene una mayor altura que la losa aligerada.
Además, comprende subtipos, ya que puede ser invertida o colgante. En el primer
caso está al nivel de fondo de la losa aligerada, pero sobresale por encima de esta;
en el segundo caso, sobresale debajo del espesor de la losa aligerada.
Las vigas peraltadas están hechas de concreto armado y debido a su altura, hacen
necesaria la construcción previa del encofrado. En muchos casos, este tipo de vigas
no tienen un muro debajo de ellas. Otro aspecto que las diferencia de las vigas
anteriores es el recubrimiento, ya que este deberá de ser de 4 cm.
2.2.2.- ANÁLISIS DE VIGAS A FLEXION
Supóngase una viga como la mostrada en la siguiente figura, en donde:
● La carga, “W”, es pequeña e incremental
● La longitud de la viga, “L”, es suficiente como para que sólo se presenten
esfuerzos
● de flexión (no se desarrollarían esfuerzos cortantes, por ejemplo)
● La sección transversal de la viga es rectangular y constante en toda la
longitud
 ETAPAS DE FLEXIÓN:
1. Concreto No Agrietado
2. Esfuerzos Elásticos, Concreto Agrietado
3. Resistencia Última

De la gráfica de momento flexionante, asociada a la longitud en donde se han

desarrollado las grietas, por arriba del Momento Mcr (momento flexionante de
agrietamiento) aparecen grietas en el concreto que se extienden hacia el eje
neutro de la sección.

2.2.1 VIGAS INICIALES

DETALLE DE VIGAS INICIALES
2.3.- LOSAS
Los techos forman parte de la estructura de una vivienda, están hechos de
concreto armado y se utilizan como entrepisos. Pueden apoyarse sobre los muros
portantes, vigas o placas.
Las losas aligeradas cumplen básicamente tres funciones:

● Transmitir hacia los muros o vigas el peso de los acabados, su mismo peso,
el peso de los muebles, el de las personas, etc.
● Transmitir hacia los muros las fuerzas que producen los terremotos
● Unir los otros elementos estructurales (columnas, vigas y muros) para que
toda la estructura trabaje en conjunto, como si fuera una sola unidad.

Clasificación de losas
La clasificación de losas se realiza según varios criterios: distribución del refuerzo,
forma estructural, composición, apoyos y cómo se realiza su construcción.

Según la distribución del refuerzo

- reforzada en una dirección

- Reforzada en dos direcciones

Según su composición

- Losa maciza
- Losa nervada o losa aligerada
- Lamina acanalada de acero o Losacero
- Placa fácil

Según los apoyos

 - Sobre columnas
- Sobre muros

Según su construcción

- Vaciadas
- Prefabricadas

2.3.1. - PREDIMENSIONAMIENTO DE LOSAS

Cuando se tienen paños más o menos cuadrados y de luces comprendidas entre 6 y

8 m aproximadamente, se pueden usar aligerados en dos direcciones, y para el
caso de luces mayores se puede estructurar.

Según el RNE las losas aligeradas continuas conformadas por viguetas de 10 cm de

ancho, bloques de ladrillo de 30 cm de ancho y losa superior de 5cm con SC < 300
kg/m2 y luces menores de 7.5 cm pueden verificarse con:

Este es el primer criterio para tener en cuenta la altura de la losa aligerada.

Debemos de tener en cuenta la carga de servicio, por lo tanto va variar el factor por
dividir de la luz.

Ya el reglamento tiene parámetros para la altura del aligerado según su carga de

servicio.
 E 0.20 Reglamento Nacional de Edificaciones.

2.3.2 DIRECCIÓN DE LA LOSA ALIGERADA

Para encontrar la dirección de una losa aligerada unidireccional, tomamos la

distancia más grande o la distancia desfavorable, teniendo así la viga principal, que
será la que podrá sostener a las viguetas que irán en forma perpendicular a esta.

Otro criterio para poder hallar la dirección de la losa es tomar la distancia más corta
y tomar esa dirección.

2.3.3 ALTURA DE LOSA ALIGERADA SEGÚN ANÁLISIS DE VIGUETAS

La vigueta siendo un elemento de la losa aligerada según:

La Norma ACI indica que las viguetas conformadas por el arreglo entre casetones
de hormigón podrán asumirse como si fueran vigas unidas por una carpeta de
compresión donde cada vigueta trabaja cuasi independientemente soportando la
carga de su ancho de influencia (por lo general de 50cm)
Es así que la Norma sugiere que se puedan utilizar alturas mínimas de la tabla
9.3.1.1 correspondientes a las alturas mínimas de vigas.

2.3.4 ANÁLISIS DE LA LOSA ALIGERADA INICIAL

Conociendo el procedimiento para poder predimensionar las losas, verificaremos el

plano original, para poder concluir en las mismas dimensiones.
Para el primer criterio, podemos dividir por distintos paños y analizar cada uno de
estos por sus longitudes desfavorables para obtener la dirección y luego una altura
prudente para la losa.

PAÑO 1

PAÑO 2
PAÑO 3

Con ayuda de una hoja excel, creamos una plantilla y colocamos los datos para
poder aplicar la condición.
Con esto verificamos la altura de la losa que nos dio como resultado y la que
tenemos como detalle en el plano.

Obtenemos un resultado igual al del plano original.

2.3.4.1 ANALISIS DE LA LOSA ALIGERADA INICIAL POR MEDIO DE ANALISIS

DE LAS VIGUETAS

Conociendo el procedimiento mediante viguetas, usando la tabla 9.3.1.1 del ACI

316-14 para poder predimensionar las losas, verificaremos el plano original, para
poder concluir en las mismas dimensiones.

Analizamos la posicion de cada vigueta e identificamos el tipo de apoyo que es para

poder aplicar las condiciones de la tabla.
Con una hoja excel, colocamos los tramos y según el tipo de apoyo analizamos.

Podemos concluir con el tramo más crítico o vulnerable que la altura de la vigueta
es la misma a la del plano original, por lo tanto tendría el mismo espesor de losa.

2.4 PLACAS

Son muros de concreto armado que al tener una dimensión mucho mayor que la otra,
proporcionan una elevada rigidez lateral y resistencia en la dirección de mayor longitud. Por
ello estos elementos terminan absorbiendo gran cantidad de cortante de sismo, lo que
obliga a tener especial cuidado en su ubicación en planta, pues de colocarse en forma
asimétrica crean efectos de torsión.

La Norma E-060 especifica que las placas serán dimensionadas teniendo especial cuidado
con los esfuerzos de compresión en sus extremos y su resistencia al pandeo, por esta razón
se ensancha las placas en los puntos donde llegan las vigas transversales, en nuestro caso
no es posible hacerlo, debido a la entrada de carros al estacionamiento.

Para las placas se asume inicialmente las dimensiones tentativas y se verifica que la
resistencia requerida a la solicitación principal a la que están sometidas, que son las fuerzas
cortantes por efecto de fuerzas sísmicas, sean menores a la resistencia de diseño.

A- Cálculo de Resistencia Requerida

Para evaluar la resistencia requerida en cada una de las placas se asume que la fuerza
cortante basal definida por la NTE E-030 será absorbida proporcionalmente a la rigidez de
la placa. Se calcula la cortante basal :

Donde :
● Z = Factor de zona
El territorio nacional se considera dividido en cuatro zonas, como se muestra en la Figura
N° 1. La zonificación propuesta se basa en la distribución espacial de la sismicidad
observada, las características generales de los movimientos sísmicos y la atenuación de
éstos con la distancia epicentral, así como en la información neotectónica.

● U = Factor de uso e importancia

Cada estructura debe ser clasificada de acuerdo con las categorías indicadas . El factor de
uso o importancia (U), definido en la Tabla se usará según la clasificación que se haga.
Para edificios con aislamiento sísmico en la base se podrá considerar U = 1.
 ● S = Factor de suelo
obtienen clasificaciones de sitio distintas, se toma la que corresponde al tipo de perfil más
flexible. Los tipos de perfiles de suelos son cinco:
a. Perfil Tipo S0: Roca Dura A este tipo corresponden las rocas sanas con velocidad de
propagación de ondas de corte m ̅ ayor que 1500 m/s. Las mediciones deberán corresponder
al sitio del proyecto o a perfiles de la misma roca en la misma formación con igual o mayor
intemperismo o fracturas. Cuando se conoce que la roca dura es continua hasta una
profundidad de 30 m, las mediciones de la velocidad de las ondas de corte superficiales
pueden ser usadas para estimar el valor .
b. Perfil Tipo S1: Roca o Suelos Muy Rígidos A este tipo corresponden las rocas con
diferentes grados de fracturación, de macizos homogéneos y los suelos muy rígidos con
velocidades de propagación de onda de corte . entre 500 m/s y 1500 m/s, incluyéndose los
casos en los que se cimienta sobre:
- Roca fracturada, con una resistencia a la compresión no confinada mayor o igual que 500
kPa (5 kg/cm2 ).
c. Perfil Tipo S2:
- Arena muy densa o grava arenosa densa, con ̅60 mayor que 50.
- Arcilla muy compacta (de espesor menor que 20 m), con una resistencia al corte en
condición no drenada mayor que 100 kPa (1 kg/cm2 ) y con un incremento gradual de las
propiedades mecánicas con la profundidad.
Suelos Intermedios A este tipo corresponden los suelos medianamente rígidos, con
velocidades de propagación de onda de corte ,̅ entre 180 m/s y 500 m/s, incluyéndose los
casos en los que se cimienta sobre: - Arena densa, gruesa a media, o grava arenosa
medianamente densa, con valores del SPT ̅60, entre 15 y 50. - Suelo cohesivo compacto,
con una resistencia al corte en condiciones no drenada ̅ , entre 50 kPa (0,5 kg/cm2 ) y 100
kPa (1 kg/cm2 ) y con un incremento gradual de las propiedades mecánicas con la
profundidad.
d. Perfil Tipo S3: Suelos Blandos Corresponden a este tipo los suelos flexibles con
velocidades de propagación de onda de corte , menor o igual a 180 m/s, incluyéndose los
casos en los que se cimienta sobre: - Arena media a fina, o grava arenosa, con valores del
SPT 60 menor que 15. - Suelo cohesivo blando, con una resistencia al corte en condición no
drenada , entre 25 kPa (0,25 kg/cm2 ) y 50 kPa (0,5 kg/cm2 ) y con un incremento gradual
de las propiedades mecánicas con la profundidad. - Cualquier perfil que no correspondan al
tipo S4 y que tenga más de 3 m de suelo con las siguientes características: índice de
plasticidad PI mayor que 20, contenido de humedad ω mayor que 40%, resistencia al corte
en condición no drenada menor que 25 kPa. .

● C = Coeficiente de amplificación Sísmica

De acuerdo a las características de sitio, se define el factor de amplificación sísmica
(C) por las siguientes expresiones:
● T < TP C = 2,5
 ● TP < T < TL C = 2,5 ∙
● ( TP ) T T > TL C = 2,5 ∙ ( TP ∙ TL ) 2 T
T es el período de acuerdo Este coeficiente se interpreta como el factor de
amplificación de la aceleración estructural respecto de la aceleración en el suelo.

● R = Factor de reducción
Los sistemas estructurales se clasifican según los materiales usados y el sistema de
estructuración sismorresistente en cada dirección de análisis, tal como se indica en
la Tabla

● P = Peso de la edificación
El peso (P), se calculará adicionando a la carga permanente y total de la edificación un
porcentaje de la carga viva o sobrecarga que se determinará de la siguiente manera:
a. En edificaciones de las categorías A y B, se tomará el 50 % de la carga viva.
b. En edificaciones de la categoría C, se tomará el 25 % de la carga viva.
c. En depósitos, el 80 % del peso total que es posible almacenar.
d. En azoteas y techos en general se tomará el 25 % de la carga viva.
e. En estructuras de tanques, silos y estructuras similares se considerará el 100 % de la
carga que puede contener.

b) Calculo Del Area De Corte

donde

V= cortante basal
O= constante
FC= resistencia a la compresión

3.- PREDIMENSIONAMIENTO DE TODOS LOS ELEMENTOS ESTRUCTURALES

3.1.- COLUMNAS PREDIMENSIONADAS

Se planteó modificar el plano inicial, dándole un distanciamiento de 4 m a cada

tramo vertical y de 3.75 a cada tramo horizontal, para así poder obtener un nuevo
concepto.

Ahora con nuevas dimensiones y el plano totalmente modificado, analizaremos las

columnas con este nuevo redimensionamiento, de la misma manera que se realizó
con el concepto original.
Aplicando la misma planilla y obteniendo un nuevo plano de áreas tributarias.
ÁREAS TRIBUTARIAS DEL PLANO REDIMENSIONADO

ÁREAS TRIBUTARIAS DEL PLANO ORIGINAL

Armamos nuestra planilla de columnas, clasificándolas por tipo, hallando las áreas
modificadas de las columnas (Areas que variario a las del concepto inicial de color
azul).

Podemos notar una ligera variación, siendo ahora el lado promedio de la columna
de 35cm, (para este casos se analizo 3 pisos)
Para el caso de predimensionamiento solicitado, se consideró 1 piso, siendo estos
los resultados.
Obteniendo así un valor promedio de los lados de la columna de 20cm.

3.2.- PREDIMENSIONAMIENTO DE VIGAS

ALTURAS O ESPESORES MÍNIMOS DE VIGAS

Fuente: Sanchez Ricardo

Vigas simplemente apoyadas
El predimensionado usa diferentes valores en términos de la longitud
de los elementos: Predimensionamiento de vigas principales. Un
posible método es utilizar h = L/9, h = L/12, y L = 14 siendo h la altura
o canto total de la sección, y L la luz o longitud libre entre apoyos de la
viga.
3.2.1.- ANÁLISIS DE VIGAS TIPO VP

Una vez calculado el aproximado, escogemos el valor crítico, aproximamos al

inmediato superior múltiplo de 5 y todas las vigas de este tipo las diseñamos con
este valor con la finalidad de uniformizar el diseño.
De tal forma se observa que no hubo una variación al momento de diseño, pero
podríamos optimizar el material, adecuado a los valores iniciales.

3.2.2.- ANÁLISIS DE VIGAS TIPO VA

Cálculo de dimensiones y aplicación de la fórmula

Aplicando el mismo criterio matemático y escogiendo el valor crítico, vemos que el
valor a escoger es 0.35, por lo tanto el diseño de este tipo de vigas se hará con esta
dimensión de peralte.

Se puede observar que el valor del peralte ha incrementado a 0.35, lo cual significa
que hemos aumentado la longitud crítica de este valor.

3.2.3.- ANÁLISIS DE VIGAS TIPO VS

El cálculo matemático a emplear en caso de este tipo de viga es es L = Luz/14. y se

observa que el valor crítico a escoger es de 0.35 en el eje 1 - 1, tramo A-B
En conclusión el diseño de vigas tipo y, se realizará con un peralte de 0.35, con la
finalidad de mantener uniforme el diseño.
Además, se puede observar que hubo un incremento hasta 0.35 del valor inicial de
0.20.
3.2.4.- ANÁLISIS DE VIGAS TIPO VS´

El valor crítico que resulta de aplicar la fórmula es 0.35 de peralte. por lo tanto es el
valor de diseño para este tipo de vigas VS´

El valor predimensionado no varía con respecto al valor inicial.

Las aproximaciones a múltiplos de 5 se hizo según: Sanchez Ricardo quien indica que
“es recomendable establecer las dimensiones de la sección transversal, dentro de lo
posible, como múltiplos enteros de 5 cm, o bien pulgadas enteras. Esto último por
cuestiones de optimización en el cimbrado” (p, 18)

3.3 LOSA ALIGERADA PREDIMENSIONADA

Con el plano modificado, procederemos a aplicar todo paso para hallar el espesor
de la losa.

Para el primer criterio, podemos dividir por distintos paños y analizar cada uno de
estos por sus longitudes desfavorables para obtener la dirección y luego una altura
prudente para la losa.

PAÑO 1
PAÑO 2

PAÑO 3
Con ayuda de una hoja excel, creamos una plantilla y colocamos los datos para
poder aplicar la condición.

Con estos resultados obtuvimos nuestra altura de losa aligerada que coincide con la
del plano original.
2.3.4.1 ANALISIS DE LA LOSA ALIGERADA MODIFICADA POR MEDIO DE
ANÁLISIS DE LAS VIGUETAS

Conociendo el procedimiento mediante viguetas, usando la tabla 9.3.1.1 del ACI

316-14 para poder predimensionar las losas, verificaremos el plano original, para
poder concluir en las mismas dimensiones.

Analizamos la posicion de cada vigueta e identificamos el tipo de apoyo que es para

poder aplicar las condiciones de la tabla.
Con una hoja excel, colocamos los tramos y según el tipo de apoyo analizamos.

Sin embargo en este caso tomamos el tramo más crítico o desfavorable y como
podemos observar los resultados, la vigueta nos da como altura de 25 cm y varía
según el plano original.
Aquí variamos la altura del tipo de ladrillo que se usara en la aligerada ya que sera
de 20x30x30 y 5 cm de recubrimiento para que cumpla con los 25 cm de altura de la
vigueta.

3.4 PLACAS:
La Norma E-060 especifica cuidado con los esfuerzos de compresión en sus
extremos y su resistencia al pandeo, por esta razón se ensancha las placas en los
puntos donde llegan las vigas transversales, en nuestro caso no es posible hacerlo,
debido a la entrada de carros al estacionamiento.

El tanque elevado irá apoyado sobre las placas laterales de la escalera. Se ubicará
a cierta altura definida por el Ingeniero Sanitario. Proyectándose las placas hasta
esa altura para tener una estructura más uniforme y evitar cambios bruscos de
sección

A- Cálculos
1. Calcularemos la cortante basal para las características del proyecto teniendo
en cuenta su ubicación en la costa lambayeque calculando así Z, U,S, C.
2. hallaremos nuestra área de corte según la fórmula descrita , considerando nuestro
factor de compresión hallanado así nuestra área.
3. hallaremos la longitud y usaremos la fórmula descrita a continuación para lo cual
necesitaremos el espesor el cual lo escogeremos según el cuadro mostrada
posterior.

4. hallaremos nuestra longitud con los datos obtenidos .

Nuestra placa tendrá una longitud de 0.95 y un ancho de 0.20 lo cuales se ubicaran de
manera lateral al lado de grada y las dos placas serán simétricas , Se aprovecharán las
placas lateral de la escalera como paredes de la cisterna, asegurando un buen
recubrimiento.

4.- REPLANTEO DE LOS PLANOS ESTRUCTURALES

4.1.- COLUMNAS:

ORIGINAL

PREDIMENSIONADO
4.3 LOSA ALIGERADA

DETALLE ORIGINAL

DETALLE PREDIMENSIONADO

En este caso tendriamos dos opciones, de un espesor de 20 cm al igual que el

original y el otro que se planteo con la tabla de viguetas que nos dio como 25 cm de
espesor.

ESPESOR DE 20
ESPESOR DE 25

4.1.1.- CÁLCULOS

PREDIMENSIONAMIENTO PARA 3 PISOS ORIGINAL

PREDIMENSIONAMIENTO PARA 3 PISOS MODIFICADO
PREDIMENSIONAMIENTO PARA 1 PISO ORIGINAL

PREDIMENSIONAMIENTO PARA 1 PISO MODIFICADO

4.3 LOSAS - CALCULOS
POR VIGUETAS
4.4 PLACAS

4.4.1 Cálculos

Se realizará el cálculo de placas generalizado porque tenemos una carga 1 TN/ m2 para
todas las viviendas que cuenten con la mismas características Z ubicado en el norte , Y
viviendas , S para suelos intermedios .

Los datos obtenidos serán los que tomaremos para el diseño de la placa ya que estamos
hallando la longitud de la misma a partir de una base según el reglamento
5.- BIBLIOGRAFÍA

● Jose Alvaro (2006) , Proyecto de Estructuras de un edificio de vivienda de un sótano

de 8 pisos en barranco [tipo de tesis para optar el título profesional ], Pontificia
Universidad Catolica del Peru.
● Genner Villareal (2006) , Predimensionamiento de Elementos Estructurales , Escuela
de capacitación de ingeniería y construcción.
● Norma Técnica de Edificación. (2009), E.060 - Concreto Armado.
● Sanchez Vergara, Ricardo. (2014). Estructuras de concreto.
● Blanco Blasco, Antonio. Estructuración y Diseño de Edificaciones de Concreto
Armado. Lima : Colegio de Ingenieros del Perú, 1994. 1.
● Instituto Americano del Concreto. (2014)
● Norma Técnica de Edificación. (2009), E.020 - Cargas.
