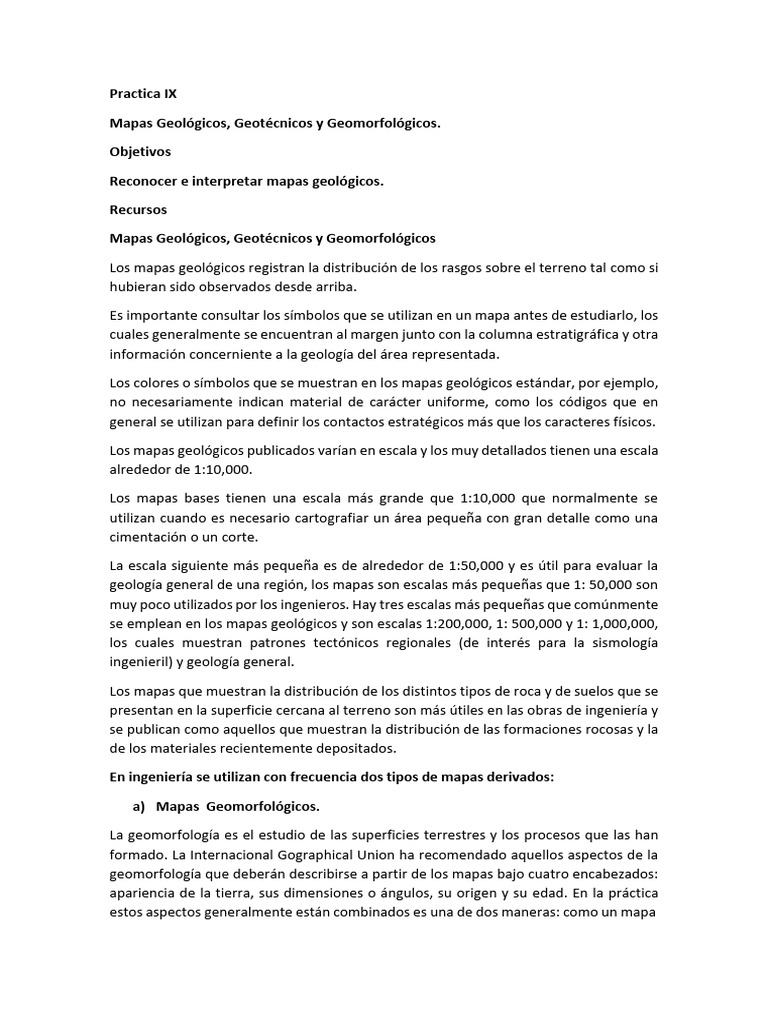

Practica IX

Mapas Geológicos, Geotécnicos y Geomorfológicos.

Objetivos
Reconocer e interpretar mapas geológicos.
Recursos
Mapas Geológicos, Geotécnicos y Geomorfológicos
Los mapas geológicos registran la distribución de los rasgos sobre el terreno tal como si
hubieran sido observados desde arriba.
Es importante consultar los símbolos que se utilizan en un mapa antes de estudiarlo, los
cuales generalmente se encuentran al margen junto con la columna estratigráfica y otra
información concerniente a la geología del área representada.
Los colores o símbolos que se muestran en los mapas geológicos estándar, por ejemplo,
no necesariamente indican material de carácter uniforme, como los códigos que en
general se utilizan para definir los contactos estratégicos más que los caracteres físicos.
Los mapas geológicos publicados varían en escala y los muy detallados tienen una escala
alrededor de 1:10,000.
Los mapas bases tienen una escala más grande que 1:10,000 que normalmente se
utilizan cuando es necesario cartografiar un área pequeña con gran detalle como una
cimentación o un corte.
La escala siguiente más pequeña es de alrededor de 1:50,000 y es útil para evaluar la
geología general de una región, los mapas son escalas más pequeñas que 1: 50,000 son
muy poco utilizados por los ingenieros. Hay tres escalas más pequeñas que comúnmente
se emplean en los mapas geológicos y son escalas 1:200,000, 1: 500,000 y 1: 1,000,000,
los cuales muestran patrones tectónicos regionales (de interés para la sismología
ingenieril) y geología general.
Los mapas que muestran la distribución de los distintos tipos de roca y de suelos que se
presentan en la superficie cercana al terreno son más útiles en las obras de ingeniería y
se publican como aquellos que muestran la distribución de las formaciones rocosas y la
de los materiales recientemente depositados.
En ingeniería se utilizan con frecuencia dos tipos de mapas derivados:
a) Mapas Geomorfológicos.
La geomorfología es el estudio de las superficies terrestres y los procesos que las han
formado. La Internacional Gographical Union ha recomendado aquellos aspectos de la
geomorfología que deberán describirse a partir de los mapas bajo cuatro encabezados:
apariencia de la tierra, sus dimensiones o ángulos, su origen y su edad. En la práctica
estos aspectos generalmente están combinados es una de dos maneras: como un mapa
de los productos o procesos geomorfológicos (es decir la topografía) o como un mapa
de los procesos que formaron la topografía (es decir, intemperismo, erosión y deposito).
b) Mapas Geotécnicos
Este gran grupo incluye mapas que predicen condiciones probables, así como aquellos
que registran condiciones existentes.
El propósito de tales mapas es presentar la geología del área en términos que ayudaran
a hacer la selección de técnicas de construcción, de tratamiento del terreno y en la
predicción de la interacción entre una estructura de ingeniería y el terreno.
Un mapa geotécnico debe contener, en forma general, información referente a:
topografía, toponimia, litología, propiedades de los suelos y rocas, discontinuidades,
hidrogeología, factores dinámicos y riesgos geológicos.
Leyenda y Símbolos
La leyenda es una explicación de los diversos símbolos utilizados en el mapa. No hay un
conjunto de símbolos aceptados universalmente, pero hay algunos que se usan con
mayor frecuencia (Norte: N, Rumbo y Buzamiento: T). Algunas veces usamos letras para
designar las unidades de rocas. Cada símbolo contiene una letra o letras que se refiere
a la columna geológica, seguidas por una o más letras que indican el nombre especifico
de la unidad de roca. Así en el símbolo OTp, la “O” indica ordovícico y a Tp, indica
paleoceno.
El símbolo del buzamiento y el rumbo que se usa en los mapas geológicos tiene forma
de una T, cuya barra atravesada, que se traza con línea gruesa representa la dirección
del rumbo de la capa. La línea perpendicular, la más pequeña, marca la dirección del
buzamiento y con mucha frecuencia el ángulo del buzamiento se marca a un lado del
símbolo para su mejor comprensión.
En algunas ocasiones se usan diferentes colores para indicar diferentes sistemas de
rocas. No hay un esquema de colores universales, pero en muchos de los mapas
geológicos se emplean los siguientes colores para los sistemas de rocas sedimentarias:
pleistoceno: color amarillo y gris; del paleoceno al plioceno: color amarillo ocre: jurásico:
color azul-verde; cámbrico: color rojo ladrillo; devónico: color purpura; triásico: color
azul pavo o gris-verde azuloso.
No hay colores específicos para las rocas ígneas, pero cuando se les usa, por lo común
son más puros y más brillantes que los que se emplean para las rocas sedimentarias.
Una de las dificultades que enfrenta el alumno a la hora de estudiar la cartografía geológica
es interpretar todos los detalles encontrados en el mapa, parte de este problema radica
en el hecho según Delgado, Padilla y Barrientos (2010) de que el mapa es una
representación bidimensional cuya geometría en realidad busca conseguir una
representación plana en el papel, a partir de un espacio tridimensional. Dentro de tal
perspectiva, el mapa geológico busca realizar una representación plana a partir de los
elementos y las estructuras geológicas encontradas en la superficie de La Tierra usando
como base cartográfica a un mapa topográfico.

Entre los tipos de mapas geológicos, es bueno aclarar que estos se clasifican de acuerdo
a las unidades geológicas encontradas en el mapa las cuales pueden haber sido agrupadas
de acuerdo a variados criterios como la edad común, mismo tipo de roca, mismo contenido
de fósiles, igual permeabilidad dependiendo de los aspectos representados. En otras
palabras, cada uno de estos mapas recibirá un nombre especial o específico. Delgado,
Padilla y Barrientos (ob.cit).

En función de esta clasificación, con el fin de materializar en el papel de forma precisa

y detallada el relieve, se pueden encontrar en estos mapas la composición litológica,
pliegues, fallas, yacimientos de fósiles y aspectos hidrogeológicos como fuentes, red de
drenaje, recursos minerales y todos los accidentes que sean posibles representar en el
papel. Ahora bien, dada esta importancia el mapa geológico viene a ser una herramienta
útil para el estudiante que se está formando en dicha área del conocimiento porque le
permite disponer de la información de un lugar específico sin necesidad de recurrir al
terreno donde fue extraída la data para la elaboración del mapa geológico. Por tanto,
provista la complejidad de estos mapas, la práctica está diseñada para que los estudiantes
adquieran las competencias necesarias en la interpretación de los mapas geológicos.
 Intersección de capas geológicas planas con la topografía
Figura 1. Capas horizontales

Fuente: Universidad Nacional de Educación a distancia (2008)

Capas horizontales: Una capa o estrato horizontal será paralelo a los planos que
determinan las curvas de nivel.

Figura 2. capas verticales

 Fuente: Universidad Nacional de Educación a distancia (2008)

Capas verticales: Independientemente de la superficie topográfica, la intersección del

estrato con la topografía quedará siempre representada por dos líneas rectas (techo y muro
de la capa) separadas por el espesor del mismo medido perpendicularmente a la capa.

Figura 3. Capa inclinada

Fuente: Universidad Nacional de Educación a distancia (2008)

Capas inclinadas: Si los estratos, o cualquier otro plano, poseen un cierto buzamiento,
cortarán a la topografía con líneas curvas irregulares, que determinarán, según sea su
trazado, el sentido de buzamiento de los estratos mediante lo que se conoce en cartografía
como la Regla de la “V” la cual determina que si el plano inclinado corta con una superficie
topográfica de valle, el contacto del plano con el relieve dibuja una “V” cuyo vértice
apunta hacia donde buza el estrato. Asimismo, si el plano inclinado corta con una superficie
topográfica el contacto del plano con el relieve dibuja un arco amplio con la parte cóncava
situada hacia donde buza el plano.

Figura 4. Capa con sentido de buzamiento opuesto a la pendiente

Fuente: Universidad Nacional de Educación a distancia (2008)

Capa con sentido de buzamiento opuesto a la pendiente: La V cierra hacia la parte

superior de la pendiente está más abierta que las curvas.

Figura 5. Capas horizontales

Fuente: Universidad Nacional de Educación a distancia (2008)

Capas horizontales: La V cierra hacia la parte superior de la pendiente paralela a las curvas
de nivel.
 Figura 6.Capas con suave buzamiento a favor de la pendiente

Figura 7. Capas con buzamiento similar a la pendiente

Capas con buzamiento similar a la pendiente: En este caso no aparece la V en el mapa.

 Figura 8. Capas con mayor buzamiento que la pendiente

Capas con mayor buzamiento que la pendiente: La V cierra hacia la parte inferior de la
pendiente.

Figura 9. Capas verticales

Capas verticales: En este caso no aparece la V

 Capas Plegadas. Intersección de los pliegues con la
topografía
Un pliegue es una estructura plana curvada que se origina cuando los materiales se
deforman dúctilmente, es decir, sin fracturarse. Existes varios tipos de pliegues entre los
que se encuentran:

Figura 10. El pliegue anticlinal

Fuente: Universidad Nacional de Educación a distancia (2008)

El pliegue anticlinal: Pliegue convexo hacia su parte superior, con los materiales más
antiguos en el núcleo

Figura 11. Pliegue sinclinal

 Fuente: Universidad Nacional de Educación a distancia (2008)

Pliegue sinclinal: Pliegue cóncavo hacia su parte inferior, con los materiales más nuevos
o jóvenes en el núcleo.

Cuando las placas o estratos son plegados, lo que habitualmente se observa en superficie
es una repetición simétrica de los estratos a partir del eje del pliegue (línea que marca la
intersección del plano axial con la superficie del terreno). Se representan mediante la línea
que representa el eje del pliegue y unos símbolos (normalmente flechas) que nos indican
hacia donde buzan los flancos de la estructura plegada y por lo tanto, el tipo de pliegue.
Por ejemplo en el pliegue anticlinal las flechas divergen desde el eje del pliegue (traza del
plano axial) mientras en el caso de los pliegues sinclinales las flechas convergen en el eje
del pliegue.

Fuente: Universidad Nacional de Educación a distancia (2008)

Por el contrario si los flancos del pliegue buzan en el mismo sentido, uno de ellos estará
en posición normal (muro en la parte inferior y techo en la superior) y otro en posición
invertida (muro en la parte superior y techo en la inferior), con buzamiento invertido. De
esta forma se puede diferenciar pliegue anticlinal con flanco invertido (anticlinal tumbado)
y pliegue sinclinal con flanco invertido (sinclinal tumbado) y sus símbolos son diferentes
 Fuente: Universidad Nacional de Educación a distancia (2008)

Simbología de las fallas en los mapas geológicos

Figura 12. Falla normal

Fuente: Figura elaborada con datos tomados de “Geored” por González y Giner, 2002

Falla normal: El símbolo tiene un conjunto de segmentos perpendiculares de menor

tamaño que señalan hacia dónde buza el plano de falla, es decir, la dirección del bloque
hundido
 Figura 13. Contacto de falla inversa

Fuente: Figura elaborada con datos tomados de “Geored” por González y Giner, 2002

Falla inversa: El símbolo se caracteriza por tener un conjunto de triángulos, cuya función
está enfocada a señalar hacia dónde buza el plano de falla, y en este caso, la dirección del
bloque levantado

Figura 14. Falla de desgarre

Fuente: Figura elaborada con datos tomados de “Geored” por González y Giner, 2002

Falla de desgarre: Tiene como símbolo unas flechas que indican el sentido de movimiento
de los bloques de la falla
Dirección y buzamiento

Según Tarbuck y Lutgens (2005). Los geólogos utilizan dos medidas denominadas dirección
(rumbo) y buzamiento (inclinación) para ayudar a determinar la orientación de un estrato
rocoso o de una superficie de falla. La dirección es el ángulo entre el norte magnético y
una línea obtenida mediante la intersección de un estrato inclinado, o falla, con un plano
horizontal. La dirección, o rumbo, se suele expresar como el valor de un ángulo en relación
con el norte. Por ejemplo, (N 10° E) significa que la línea de dirección se dirige 10° al este
desde el norte. Mientras que el buzamiento es el ángulo de inclinación de un plano
geológico, como por ejemplo una falla, medido desde un plano horizontal. El buzamiento
incluye tanto el valor del ángulo de inclinación como la dirección hacia la cual la roca está
inclinada.

Dirección y Buzamiento de un estrato rocoso

Fuente: Figura elaborada con datos tomados de “Ciencias de La Tierra una introducción a
la Geología Física” por Tarbuck y Lutgens (2005).
Símbolos en el mapa geológico para los contactos litológicos
Figura 15. Contacto concordante

……………………………….
Contacto concordante: Separa dos materiales paralelos entre sí, que pueden suponerse
consecutivos en el tiempo geológico. (Se representa por una línea de puntos).

Figura 16. Contacto discordante

_______________
Contacto discordante: Separa dos materiales no paralelos entre sí, que no tienen
continuidad temporal. (Se representa por una línea discontinua).

Figura 16. Contacto mecánico

Contacto mecánico: El plano de contacto es una falla.

Procedimiento, Análisis y Resultado.

Después de efectuar la lectura de los tópicos abordados y realizar la respectiva

investigación, responder a las siguientes preguntas

1) ¿Cómo se construye un mapa geológico?

2) ¿Qué información se puede extraer de los mapas geológicos?

3) Realice un esquema explicando las partes que componen al mapa geológico

4) Explique la importancia de los mapas geológicos en el área de la ingeniería

ACTIVIDAD Nª 1 Identificar los elementos encontrados en el mapa.

- Realizar la Interpretación de la simbología a partir de los elementos encontrados

en el mapa.

Paso 1: Analizar la secuencia de estratos, dado que los materiales sedimentarios son
depositados horizontales, unos sobre otros, en capas denominadas estratos, los materiales
más antiguos se encuentran en zonas más profundas. Esto es lo que se conoce como el
principio de superposición de los estratos. Departamento de ciencias naturales (2014).
Claro está existen algunas excepciones que quedan afuera de dicho principio como lo son
las terrazas fluviales: ya que, al ir excavando el río en su cauce, los sedimentos más antiguos
quedan en las terrazas superiores y los más recientes en las zonas más profundas.Además,
hay que tomar en cuenta que cuando una estructura plana se deforma dúctilmente(Pliegues),
la orientación de los estratos puede cambiar.

Paso 2: Descubrir la presencia de fenómenos tectónicos, como los pliegues y las fallas
tectónicas.

Fuente: Figura elaborada con datos tomados de Departamento de ciencias naturales

(2014).
3- Contacto de falla de desgarre
¿Cuál es el sentido de la falla de desgarre? seleccione una opción en lasiguiente lista.

Sentido de movimiento sinestral

Sentido de movimiento dextral
4- ¿Qué tipo de pliegue es la figura 2? y Qué tipo de pliegue es la figura
3? Justifique su respuesta.

Figura 2 Figura 3
