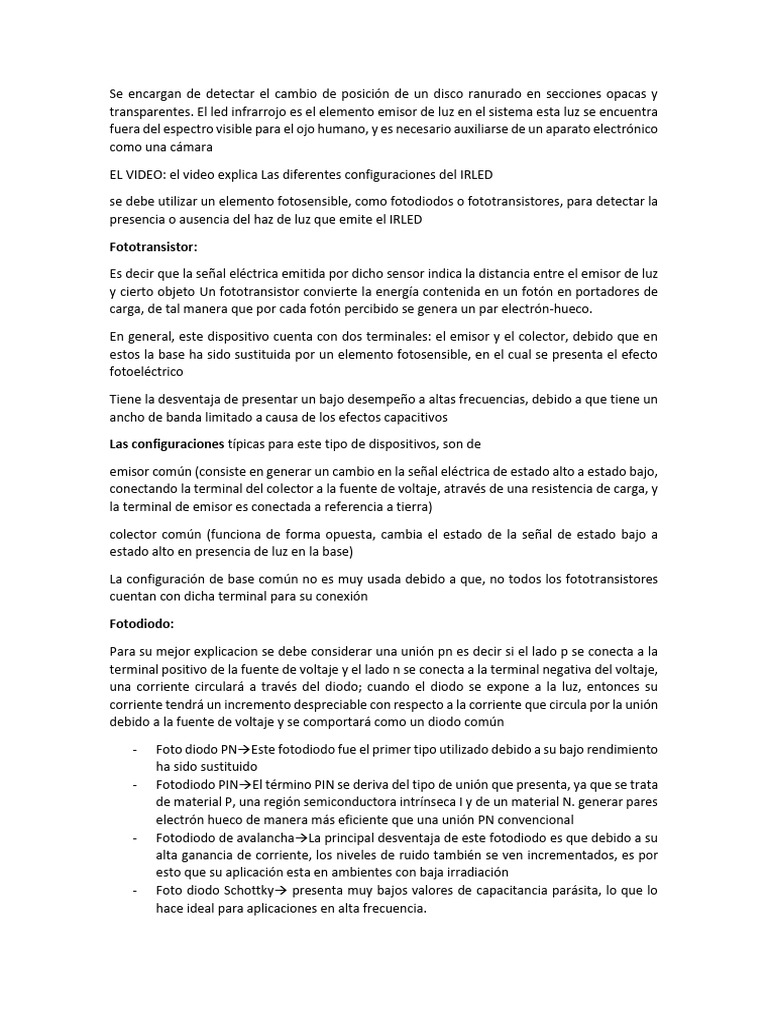

Se encargan de detectar el cambio de posición de un disco ranurado en secciones opacas y

transparentes. El led infrarrojo es el elemento emisor de luz en el sistema esta luz se encuentra
fuera del espectro visible para el ojo humano, y es necesario auxiliarse de un aparato electrónico
como una cámara

EL VIDEO: el video explica Las diferentes configuraciones del IRLED

se debe utilizar un elemento fotosensible, como fotodiodos o fototransistores, para detectar la

presencia o ausencia del haz de luz que emite el IRLED

Fototransistor:

Es decir que la señal eléctrica emitida por dicho sensor indica la distancia entre el emisor de luz
y cierto objeto Un fototransistor convierte la energía contenida en un fotón en portadores de
carga, de tal manera que por cada fotón percibido se genera un par electrón-hueco.

En general, este dispositivo cuenta con dos terminales: el emisor y el colector, debido que en
estos la base ha sido sustituida por un elemento fotosensible, en el cual se presenta el efecto
fotoeléctrico

Tiene la desventaja de presentar un bajo desempeño a altas frecuencias, debido a que tiene un
ancho de banda limitado a causa de los efectos capacitivos

Las configuraciones típicas para este tipo de dispositivos, son de

emisor común (consiste en generar un cambio en la señal eléctrica de estado alto a estado bajo,
conectando la terminal del colector a la fuente de voltaje, através de una resistencia de carga, y
la terminal de emisor es conectada a referencia a tierra)

colector común (funciona de forma opuesta, cambia el estado de la señal de estado bajo a
estado alto en presencia de luz en la base)

La configuración de base común no es muy usada debido a que, no todos los fototransistores
cuentan con dicha terminal para su conexión

Fotodiodo:

Para su mejor explicacion se debe considerar una unión pn es decir si el lado p se conecta a la
terminal positivo de la fuente de voltaje y el lado n se conecta a la terminal negativa del voltaje,
una corriente circulará a través del diodo; cuando el diodo se expone a la luz, entonces su
corriente tendrá un incremento despreciable con respecto a la corriente que circula por la unión
debido a la fuente de voltaje y se comportará como un diodo común

- Foto diodo PN→Este fotodiodo fue el primer tipo utilizado debido a su bajo rendimiento
ha sido sustituido
- Fotodiodo PIN→El término PIN se deriva del tipo de unión que presenta, ya que se trata
de material P, una región semiconductora intrínseca I y de un material N. generar pares
electrón hueco de manera más eficiente que una unión PN convencional
- Fotodiodo de avalancha→La principal desventaja de este fotodiodo es que debido a su
alta ganancia de corriente, los niveles de ruido también se ven incrementados, es por
esto que su aplicación esta en ambientes con baja irradiación
- Foto diodo Schottky→ presenta muy bajos valores de capacitancia parásita, lo que lo
hace ideal para aplicaciones en alta frecuencia.
Modos de operación

- Modo fotovoltaico: consiste en operar al fotodiodo como una fuente de corriente

- Modo fotocondictivo: o se requiere aplicar un voltaje en inversa en el fotodiodo
(convertidor Luz-Voltaje)

Ecuación de la curva distancia vs. tensión

La ecuación que caracteriza a la curva se obtiene mediante una regresión no lineal. Para eso,
con el uso de Excel se elabora una tabla con base en algunos puntos de la curva; después,
se grafican y se aplica la regresión no lineal que nos ofrezca una mayor correlación. Así,
mediante una regresión polinómica con un coeficiente de determinación múltiple de 0.9959
(casi perfecto), la ecuación que describe al sensor es:

Distancia = 61.66 * (Tensión de salida del sensor)−11

LDR o fotorresistencias

Es decir que al incidir una fuente de luz sobre el semiconductor, el número de pares
electrón-hueco libres para la conducción aumenta, por lo que la resistividad del material se
ve disminuida; si esta resistencia variable se conecta a una batería con un valor
determinado, se tiene como resultado un cambio en la corriente eléctrica del circuito

Son sensores muy utilizados para controles de iluminación en sistemas de alumbrado, ya

sea doméstico o público, como sensores auxiliares en sistemas fotográficos y pantallas, así
como sensores de presencia, forma e incluso en configuraciones especiales, como sensores
de color

- Diferencia→En condiciones de baja iluminación, la resistencia del LDR es alta. A mayor

iluminación, menor será la resistencia eléctrica que presenta, gracias al efecto
fotoeléctrico.
