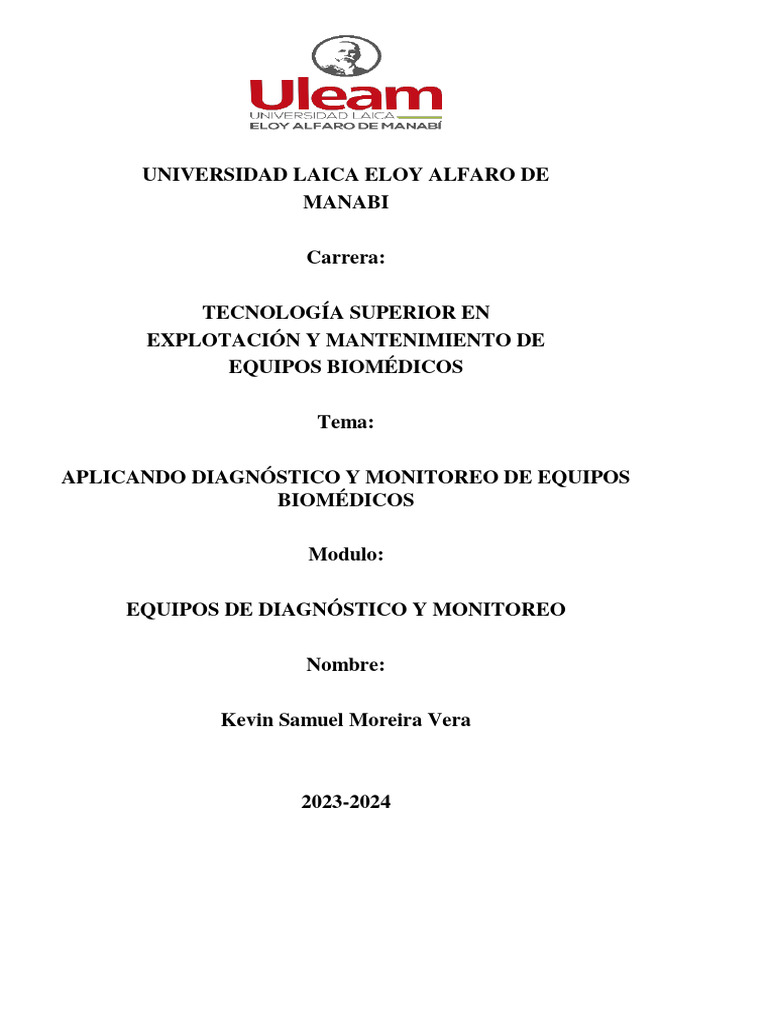

UNIVERSIDAD LAICA ELOY ALFARO DE

MANABI

Carrera:

TECNOLOGÍA SUPERIOR EN
EXPLOTACIÓN Y MANTENIMIENTO DE
EQUIPOS BIOMÉDICOS

Tema:

APLICANDO DIAGNÓSTICO Y MONITOREO DE EQUIPOS

BIOMÉDICOS

Modulo:

EQUIPOS DE DIAGNÓSTICO Y MONITOREO

Nombre:

Kevin Samuel Moreira Vera

2023-2024
Monitores de Signos Vitales Multiparamétricos

ELECTROCARDIOGRAMA:
Frecuencia Cardíaca: 20 a 300 [1/min]
Selección de Ganancia: 1/4; 1/2; 1, 2 y 4 cm/mV, individual para
ambos canales.
Indicación de QRS: auditivo y visual.
Selección automática de cable a paciente de 3 o 5 broches.
3 derivaciones con Cable de 3 broches: DI, DII o DIII.
12 derivaciones con Cable de 5 broches: DI, DII, DIII, aVR, aVL,
aVF y V1, V2, V3, V4, V5 o V6.
Filtros: Notch de 50 o 60 Hz y Diagnóstico, Monitoreo o Cirugía.
Alarmas de Frecuencia Cardíaca: Mínima y máxima: 20 a 300 [1/min]
y apagado.
Detección de Electrodo Suelto.
Indicación de Pulsos de Marcapaso.
Rechazo de Pulsos de Marcapaso en el conteo de la frecuencia
cardiaca:
Características de Pulso rechazado: Amplitud: de ± 2 mV a ± 700 mV. / Ancho de Pulso: de 0,1 ms a 2,0 ms
ANÁLISIS Y CLASIFICACIÓN DE ARRITMIAS
Detecta y clasifica las siguientes arritmias: PVC, PAC, PNC, Bigeminia, Trigeminia, Par,
Run, Taquicardia, Bradicardia, Taquicardia Ventricular, Fibrilación Ventricular y Asístole.
Almacena hasta 32 eventos, permite su revisión e impresión.
Medición del segmento ST: con ajuste del punto de medición de la línea isoeléctrica y del punto ST (punto J +
60 ms u 80 ms, o cualquier valor en ms desde 1 a 120 ms). / Rango: ±2,00 mV.
CURVA RESPIRATORIA
Método impedanciométrico.
Selección de Medición: Transabdominal o Transtoráxica.
Frecuencia Respiratoria: 5 a 170 [1/min].
Alarma de Apnea.
Alarma de Frecuencia Respiratoria mínima y máxima: 5 a 170 [1/min] y apagado.
SATURACIÓN DE OXÍGENO
Curva pletismográfica, visualización de la saturación porcentual de oxígeno.
Medición de señal de baja perfusión y con movimiento.
SpO2: Rango: 0% a 100%. / Precisión Adulto: 2% de 70% a 100%. / Precisión Neonatal: 3% de 70% a 100%. /
Precisión en mov.: 3% de 70 a 100%. 7 resolución: 1%. Alarma: 0% a 100% y apagado. / Alarma inicial: 85%.
Frecuencia de Pulso: Rango: 20 a 300 [1/min]. / Precisión Adulto: ±3 [1/min]. / Precisión Neonatal: ±3 [1/min].
/ Precisión en mov.: ± 5 [1/min]. / Resolución: 1 [1/min]. / Alarma: 20 a 300 [1/min] y apagado. / Ajuste de
ganancia de curva x1/2, x1 y x2.
PRESIÓN NO INVASIVA
Método Oscilométrico
Uso: ADULTO o NEONATAL.
Modo de Medición: AUTOMÁTICO o MANUAL
Unidad de medida: mmHg.
Resolución: Presión: 1 mmHg Frecuencia de Pulso: 1 [1/min].
Exactitud del transductor: ±3 mmHg.
Rangos: ADULTO/PEDIÁTRICO Presión Sistólica: 25 a 265 mmHg. / Presión Distólica: 12 a 220 mmHg. /
Presión Media: 18 a 245 mmHg. / Frecuencia de Pulso: 40 a 240 [1/min].
Rangos: NEONATAL Presión Sistólica: 25 a 135 mmHg. / Presión Distólica: 12 a 110 mmHg. / Presión Media:
18 a 120 mmHg. / Frecuencia de Pulso: 40 a 240 [1/min].
Límites de Alarmas de Presión: Sistólica de 20 a 255 mmHg y apagado. / Diastólica de 5 a 220 mmHg y
apagado.
Visualización de las últimas 1440 mediciones (48 horas, cada 2 minutos).
Impresión de las mediciones en forma tabular.
Inicio manual o automática de la medición a intervalos programables de 2, 3, 4, 5, 10, 15, 30, 60 y 90 minutos.
Doble protección de sobre-presión.
Protección sobre-presión de 300 mmHg + 20 mmHg para el modo Adulto.
Protección sobre-presión de 150 mmHg + 15 mmHg para el modo Neonatal.
Protección por exceso de tiempo de medición.
MAQUINA DE ANESTECIA Siare │Morfeo E
Características:
· Unidad móvil de fácil desplazamiento, montada sobre 4 ruedas giratorias
(02 ruedas tienen frenos).
· Consola con 03 entregas y mesa de trabajo.
Sistema Neumático
· Suministro de gases a través de: Red Central (Oxigeno, Óxido Nitroso y
Aire Comprimido) y Cilindros de emergencia (Oxigeno y Óxido
nitroso)
· Sistema de dosificación de gases (flujómetros) electrónicos para O2, N2O o
Aire con un flujómetro neumático para visualización del
total, de gas suministrado.
· Presión de alimentación de los gases de la red (oxígeno, óxido nitroso y aire
comprimido medicinal): entre 280 kPa y 600 kPa (2,8 - 6
bar)
· Monitoreo de presión de red central de: oxigeno, óxido nitroso y aire
comprimido medicinal por medio de manómetros
· Sistema de corte de flujo de N2O cuando no existe presión en la línea de
O2.
· Sistema Mix Life de O2 que garantiza una concentración no menor al 25%
de oxígeno en la mezcla con óxido nitroso.
· Prueba de control automático a la puesta en marcha del flujómetro electrónico.
· Suministro de oxígeno por flujo directo (Flush), de 35 l/min.
· Alarma auditiva y visual de baja o alta presión de suministro de O2.
· Sistema absorbente de dióxido de carbono con contenedor de cal sodada (recipiente)
· Manual de sistema de ajuste de presión limitada en modo de ventilación (APL).
· Selección del modo de ventilación: manual (bolsa) y automático (ventilador).
· Sistema de respiración compacto, ligero de peso para la extracción manual, fácilmente desmontable y
esterilizable en autoclave.
· Permite realizar los ajustes digitales de: Volumen corriente, frecuencia respiratoria, relación I: E, presión,
PEEP, modos de ventilación,
rangos de alarma y presión de soporte.
· El sistema permite la ventilación espontánea y manual en caso de que exista avería en la unidad de
anestesia o el equipo se apague.
· Absorvedor de CO2 de 1 Kg. de desmontaje rápido que permite también el remplazo durante la
intervención (el recipiente es
autoclavable y reutilizable).
· El sistema de reciclado es de tipo selectivo reduciendo al mínimo el consumo de cal sodada.
· Con sistema de calentamiento automático.
· El cambio de una modalidad de ventilación a otra es completamente controlado por el ventilador sin
requerir de alguna acción del
operador.
rotámetro
· Monitoreo de flujo de rojo central de: oxigeno, óxido nitroso y aire comprimido medicinal por medio de
flujómetro electrónico.
· Rango de medición de aire: 0,1 - 15 L/min.
· Rango de medición de O2: 0,1 - 15 L/min.
· Rango de medición de NO2: 0,1 - 9 L/min.
· Salida auxiliar para O2, para conexión de flujómetro externo
· Entrada para conexión de cilindro de reserva de oxígeno y óxido nitroso.
Alarmas:
· Falla o baja presión de O2 con la consiguiente desconexión del suministro de N2O.
· Falla o baja presión de N2O
· Falla o baja presión de Xe
· Falla o baja presión de AIRE
· Gases frescos obstruidos
Sistemas de Seguridad:
· Contra mezclas hipóxicas
· En caso de ausencia o baja presión de oxígeno corte: contra las sobrepresiones en salida
· En caso de ausencia o baja presión de aire comprimido:
· Contra el suministro simultáneo de aire y n2o
Ventilador Electrónico
· Electrónico con Microprocesador
· Pantalla: LCD TFT a color de 12” que muestra la información configurada del ventilador: medidas,
curvas y gráficos / numeral de
tendencias.
· Modalidades de Ventilación: APCV-PCV; APCV-TV; RESPALDO DE APNEA DEL
PSV; VC/VAC; SIMV + PS; MANUAL ESPONTARIO
· Modalidad de Ventilación Neonatal: integrada VC / VAC BABY
· Rango de Volumen Tidal o Corriente: 5 a 1500 ml.
· Frecuencia Respiratoria: 4 a 120 resp/min.
· Relación Inspiración / Exhalación (I: E) : 1:1, 1:1.5, 1:2, 1:3, 2:1, 3:1
· PEEP: APAGADO, 3 - 30 cm H2O (paso: 1 cmH2O)
· Flujo Inspiratorio: 1 a 80 L/min.
· Bronco manómetro: -20 a 80 cmH2O
· Disparo de Flujo: de OFF, 1 a 15 L/min (paso 1 L/min)
· Disparo de presión: Desde -1 hasta -9 cmH2O bajo el nivel de PEEP
· Seguridad: Límite electrónico y mecánico de la presión de las vías aéreas / Sistema de autodiagnóstico.
Alarmas:
· Baja / Alta presión vías aéreas, Baja / Alta frecuencia respiratoria, Baja / Alta concentración de O2, Bajo
/ Alto Volumen corriente, Falla
de alimentación eléctrica.
· Apnea, Baja Batería, Bajo Suministro de Gases Médicos, Circuito Paciente Desconectado, Error del
“Can-bus”.
· Sensor de flujo: Interno al grupo de válvulas, tipo a perturbación magnética, reutilizable
· Parámetros medidos: PAW; MIRAR FURTIVAMENTE; velocidad; ES DECIR; FiO2; Vte; ExpMV,
MAPA; meseta; Tpausa; Ti; Te; fi; Fe; Cs;
Rhode Island;
· Curvas de ventilación
· Curvas: Presión - Flujo - Volumen
· Bucles: Volumen / Presión y Flujo / Volumen
· Rango de medición: automático
· Tendencia con Regulación de la escala y del período de tendencia hasta 72 horas
· Tendencias previstas: PAW; MIRAR FURTIVAMENTE; VTe; ExpMV; velocidad
· Eventos: capacidad de memorización de 100 eventos, alarmas incluidas.
