05−1198

DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

056LX−04

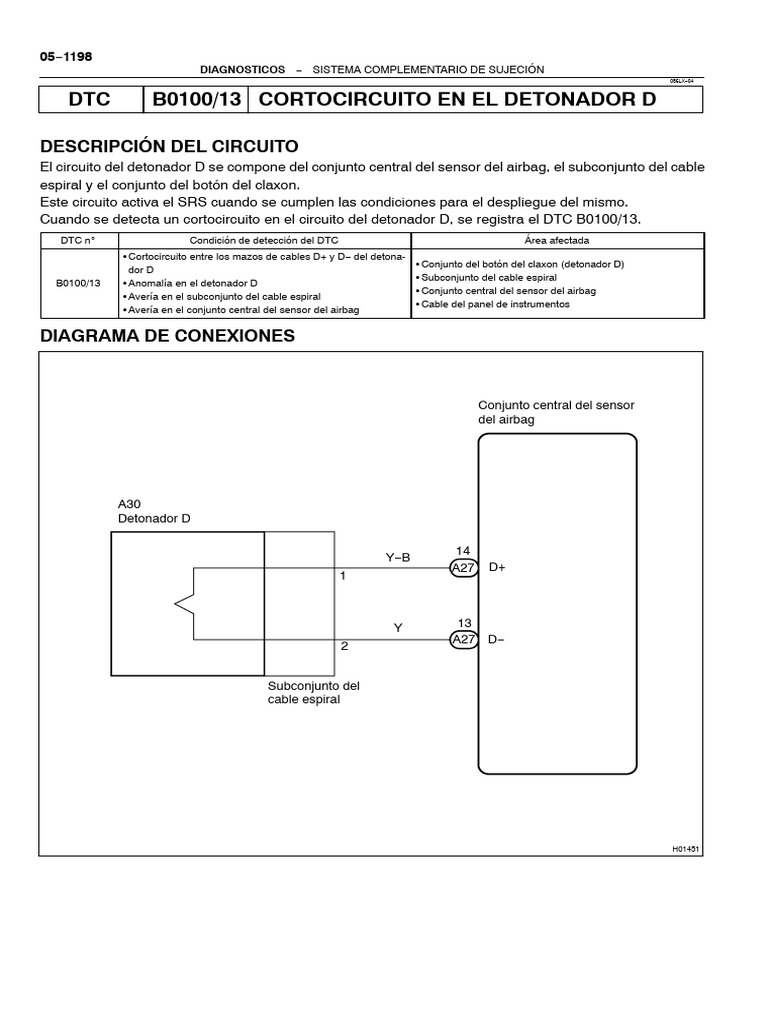

DTC B0100/13 CORTOCIRCUITO EN EL DETONADOR D

DESCRIPCIÓN DEL CIRCUITO

El circuito del detonador D se compone del conjunto central del sensor del airbag, el subconjunto del cable
espiral y el conjunto del botón del claxon.
Este circuito activa el SRS cuando se cumplen las condiciones para el despliegue del mismo.
Cuando se detecta un cortocircuito en el circuito del detonador D, se registra el DTC B0100/13.
DTC n_ Condición de detección del DTC Área afectada
S Cortocircuito entre los mazos de cables D+ y D− del detona-
S Conjunto del botón del claxon (detonador D)
dor D
S Subconjunto del cable espiral
B0100/13 S Anomalía en el detonador D
S Conjunto central del sensor del airbag
S Avería en el subconjunto del cable espiral
S Cable del panel de instrumentos
S Avería en el conjunto central del sensor del airbag

DIAGRAMA DE CONEXIONES

Conjunto central del sensor

del airbag

A30
Detonador D

14
Y−B
A27 D+
1

Y 13
A27 D−
2

Subconjunto del
cable espiral

H01451

RM1018S
Vol. 1
AVENSIS
(S)
 05−1199
DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

PROCEDIMIENTO DE INSPECCIÓN
1 INSPECCIONE EL CONECTOR

(a) Gire el interruptor de encendido a la posición LOCK.

(b) Desconecte el cable del terminal negativo (−) de la batería, y espere 90 segundos al menos.
(c) Desconecte los conectores, desde el conjunto central del sensor del airbag y del conjunto del botón
del claxon.
(d) Asegúrese de que los conectores del subconjunto del cable espiral (en el lado del conjunto del botón
del claxon) no estén dañados.
OK:
El botón de bloqueo no está desconectado o la garra de bloqueo no está deformada ni dañada.

MAL REEMPLACE EL SUBCONJUNTO DEL CABLE

ESPIRAL

OK

2 INSPECCIONE EL CIRCUITO DEL DETONADOR D (CONJUNTO CENTRAL DEL

SENSOR DEL AIRBAG − CONJUNTO DEL BOTÓN DEL CLAXON)

(a) Libere el mecanismo de prevención de activación incor-

porado en el conector ”B” (consulte la página 05−1184).
Detona- (b) Mida la resistencia entre D+ y D− del conector ”E”.
dor D Subcon- Conjunto OK:
junto del A central
cable del sensor Resistencia: 1 MW o mayor
F E espiral DC B del airbag

D− D+

Color: Naranja

H01001
C91344 H41439 MAL Vaya al paso 5

OK

RM1018S
Vol. 1
AVENSIS
(S)
05−1200
DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

3 INSPECCIONE EL CONJUNTO CENTRAL DEL SENSOR DEL AIRBAG

(a) Conecte el conector en el conjunto central del sensor del
Detona- airbag.
dor D Subcon- Conjunto
central
(b) Conecte el cable del terminal negativo (−) a la batería, y
junto del
cable del sensor espere al menos 2 segundos.
F E espiral DC del airbag (c) Gire el interruptor de encendido a ON y espere unos 10
segundos.
(d) Borre los DTC registrados en la memoria (consulte la pá-
gina 05−1184).
DTC B0100/13 (e) Gire el interruptor de encendido a la posición LOCK.
DLC3
(f) Gire el interruptor de encendido a ON y espere unos 10
segundos.
(g) Compruebe los DTC (consulte la página 05−1184).
CG OK:
H01002
TC No se emite el DTC B0100/13.
H10600 H40103 H40030
OBSERVACIÓN:
Puede que se emitan otros códigos diferentes del B0100/13,
pero no estarán relacionados con la comprobación actual.
MAL REEMPLACE EL CONJUNTO CENTRAL DEL
SENSOR DEL AIRBAG

OK

4 INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON (DETONADOR D)

(a) Gire el interruptor de encendido a la posición LOCK.
Detona- (b) Desconecte el cable del terminal negativo (−) de la bate-
dor D Subcon- Conjunto
central
ría, y espere 90 segundos al menos.
junto del
cable del sensor (c) Conecte los conectores al conjunto del botón del claxon.
F E espiral D C del airbag (d) Conecte el cable del terminal negativo (−) a la batería, y
espere al menos 2 segundos.
(e) Gire el interruptor de encendido a ON y espere unos 10
segundos.
DTC B0100/13 (f) Borre los DTC registrados en la memoria (consulte la pá-
DLC3
gina 05−1184).
(g) Gire el interruptor de encendido a la posición LOCK.
(h) Gire el interruptor de encendido a ON y espere unos 10
CG segundos.
H01003
TC (i) Compruebe los DTC (consulte la página 05−1184).
H10600 H40103 H40031
OK:
No se emite el DTC B0100/13.
OBSERVACIÓN:
Puede que se emitan otros códigos diferentes del B0100/13,
pero no estarán relacionados con la comprobación actual.
MAL REEMPLACE EL CONJUNTO DEL BOTÓN DEL
CLAXON

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

RM1018S
Vol. 1
AVENSIS
(S)
 05−1201
DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

5 INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS

Cable del panel de instrumentos (a) Desconecte el conector del cable del panel de instrumen-
tos del subconjunto del cable espiral.
Detonador D Subcon- C Conjunto
junto del central del (b) Libere el mecanismo de prevención de activación incor-
cable
A sensor del
porado en el conector ”B” (consulte la página 05−1184).
F E espiral D B airbag
(c) Mida la resistencia entre D+ y D− del conector ”C”.
OK:
Resistencia: 1 MW o mayor

D+

D− MAL REPARE O REEMPLACE EL CABLE DEL PANEL

H01004
H41424 H41440 DE INSTRUMENTOS

OK

6 INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Libere el mecanismo de prevención de activación incor-

porado en el conector ”D” (consulte la página 05−1184).
(b) Mida la resistencia entre D+ y D− del conector ”E”.
Detonador D Subcon- Conjunto OK:
junto del A central del
sensor del Resistencia: 1 MW o mayor
cable
F E espiral D C B airbag

D− D+

Color: Naranja

MAL REEMPLACE EL SUBCONJUNTO DEL CABLE

H01000
C91344 H41441 ESPIRAL

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN
