05−1350

DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

056MR−03

DTC B1181/18 CIRCUITO ABIERTO EN EL DETONADOR D

(2ª PASO)

DESCRIPCIÓN DEL CIRCUITO

El circuito del detonador D (2ª paso) se compone del conjunto central del sensor del airbag, el subconjunto
del cable espiral y el conjunto del botón del claxon.
Este circuito acciona el SRS cuando se cumplen las condiciones para el despliegue del mismo.
Cuando se detecta un circuito abierto en el circuito del detonador D (2ª paso), se registra el DTC B1181/18.
DTC n_ Condición de detección del DTC Área afectada
S Circuito abierto en el mazo de cables D2+ o el mazo de
S Conjunto del botón del claxon (detonador D, 2ª paso)
cables D2− del detonador D (2ª paso)
S Subconjunto del cable espiral
B1181/18 S Anomalía en el detonador D (2ª paso)
S Conjunto central del sensor del airbag
S Avería en el subconjunto del cable espiral
S Cable del panel de instrumentos
S Avería en el conjunto central del sensor del airbag

DIAGRAMA DE CONEXIONES
Consulte la página 05−1346.
PROCEDIMIENTO DE INSPECCIÓN
1 INSPECCIONE EL CIRCUITO DEL DETONADOR D (2ª PASO)

(a) Gire el interruptor de encendido a la posición LOCK.

Detonador D (b) Desconecte el cable del terminal negativo (−) de la bate-
(2ª paso)
ría, y espere 90 segundos al menos.
Subconjunto Conjunto (c) Desconecte los conectores, del conjunto central del sen-
del cable A central del sor del airbag y del conjunto del botón del claxon.
sensor del
F E espiral B
D C airbag (d) Mida la resistencia entre D2+ y D2− del conector ”E”.
OK:
Resistencia: Inferior a 1 W
D2−

D2+

Color: Negro
H01001
H41475
MAL Vaya al paso 4
C89244

OK

RM1018S
Vol. 1
AVENSIS
(S)
 05−1351
DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

2 INSPECCIONE EL CONJUNTO CENTRAL DEL SENSOR DEL AIRBAG

Detonador (a) Conecte el conector en el conjunto central del sensor del

D (2ª paso) airbag.
Subcon- Conjunto (b) Conecte, con un cable de servicio, los terminales D2+ y
junto del central del D2− del conector ”E”.
cable sensor del
F E espiral D C airbag AVISO:
No intente forzar el cable de servicio en el terminal del co-
nector.
(c) Conecte el cable del terminal negativo (−) a la batería, y
D2− D2+
espere al menos 2 segundos.
Cable de servicio (d) Gire el interruptor de encendido a ON y espere unos 10
segundos.
Color: Negro (e) Borre los DTC registrados en la memoria (consulte la pá-
gina 05−1184).
DTC B1181/18
(f) Gire el interruptor de encendido a la posición LOCK.
DLC3
(g) Gire el interruptor de encendido a ON y espere unos 10
segundos.
(h) Compruebe los DTC (consulte la página 05−1184).
CG TC OK:
H01002
C89252
H10600 C89253 H42139 No se emite el DTC B1181/18.
OBSERVACIÓN:
Puede que se emitan otros códigos diferentes del B1181/18, pe-
ro no estarán relacionados con la comprobación actual.
MAL REEMPLACE EL CONJUNTO CENTRAL DEL
SENSOR DEL AIRBAG

OK

RM1018S
Vol. 1
AVENSIS
(S)
05−1352
DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

3 INSPECCIONE EL CONJUNTO DEL BOTÓN DE CLAXON

(DETONADOR D, 2ª PASO)

Detonador D (a) Gire el interruptor de encendido a la posición LOCK.

(2ª paso) (b) Desconecte el cable del terminal negativo (−) de la bate-
Subcon- Conjunto ría, y espere 90 segundos al menos.
junto del central del (c) Conecte los conectores al conjunto del botón del claxon.
cable sensor del
FE espiral D C airbag (d) Conecte el cable del terminal negativo (−) a la batería, y
espere al menos 2 segundos.
(e) Gire el interruptor de encendido a ON y espere unos 10
segundos.
DLC3 (f) Borre los DTC registrados en la memoria (consulte la pá-
DTC B1181/18
gina 05−1184).
(g) Gire el interruptor de encendido a la posición LOCK.
(h) Gire el interruptor de encendido a ON y espere unos 10
CG TC segundos.
H01003
H10600 C89253 H42140 (i) Compruebe los DTC (consulte la página 05−1184).
OK:
No se emite el DTC B1181/18.
OBSERVACIÓN:
Puede que se emitan otros códigos diferentes del B1181/18, pe-
ro no estarán relacionados con la comprobación actual.
MAL REEMPLACE EL CONJUNTO DEL BOTÓN DEL
CLAXON

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

4 INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS

Cable del panel de instrumentos (a) Desconecte el conector del cable del panel de instrumen-
Conjunto tos del subconjunto del cable espiral.
Subcon-
central (b) Mida la resistencia entre D2+ y D2− del conector ”C”.
junto del
cable A del
F E espiral D C B sensor OK:
del airbag Resistencia: Inferior a 1 W
Detonador D
(2ª paso)

D2+

D2− MAL REPARE O REEMPLACE EL CABLE DEL PANEL

H01004
H41424 H41478 DE INSTRUMENTOS

OK

RM1018S
Vol. 1
AVENSIS
(S)
 05−1353
DIAGNOSTICOS − SISTEMA COMPLEMENTARIO DE SUJECIÓN

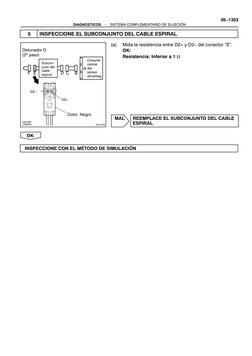

5 INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Mida la resistencia entre D2+ y D2− del conector ”E”.

Detonador D OK:
(2ª paso) Resistencia: Inferior a 1 W
Conjunto
Subcon- central
junto del
cable
A del
F E D C B sensor
espiral del airbag

D2−

D2+

Color: Negro
MAL REEMPLACE EL SUBCONJUNTO DEL CABLE
H01000
C89244 H41479 ESPIRAL

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

RM1018S
Vol. 1
AVENSIS
(S)
