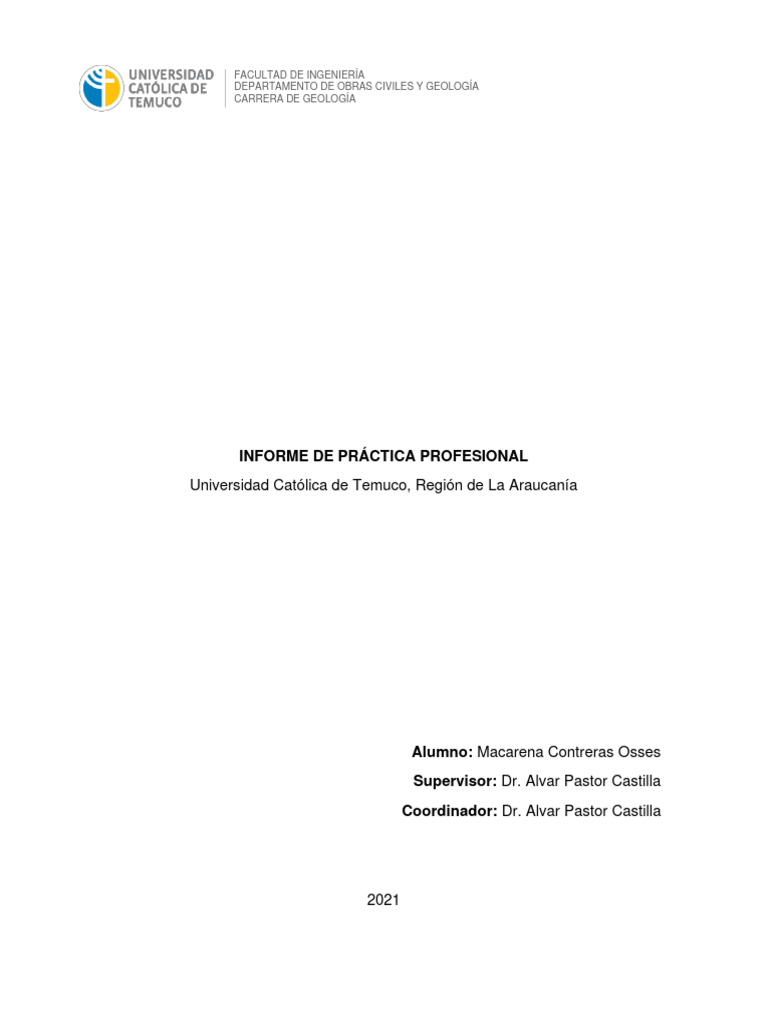

FACULTAD DE INGENIERÍA

DEPARTAMENTO DE OBRAS CIVILES Y GEOLOGÍA

CARRERA DE GEOLOGÍA

INFORME DE PRÁCTICA PROFESIONAL

Universidad Católica de Temuco, Región de La Araucanía

Alumno: Macarena Contreras Osses

Supervisor: Dr. Alvar Pastor Castilla
Coordinador: Dr. Alvar Pastor Castilla

2021
 RESUMEN
Los lineamientos geológicos se definen como características lineales o curvilíneas
de la superficie que pueden ser el resultado de procesos genéticos de origen
tectónico o geomorfológico y reflejan procesos más complejos en profundidad.
Estudiarlos adquiere un carácter muy relevante ya que estas estructuras pueden
ayudar a comprender la tectónica regional de un área determinada e incluso indicar
zonas de debilidad o favorables para la circulación de fluidos. Las actividades
elaboradas durante la práctica profesional consistieron en realizar una revisión de
distintas metodologías para la extracción automática de lineamientos geológicos
mediante percepción remota. Posteriormente, se aplicaron dos metodologías
distintas para obtener lineamientos geológicos en el área cercana a la ciudad de
Baoji, en el límite entre las provincias de Gansu y Shaanxi, al noreste de la Meseta
Tibetana, China. Este lugar representa una zona idónea para el estudio de
lineamientos geológicos mediante sensores remotos, ya que representa una
característica geomorfológica y tectónica importante que marca una diferencia
significativa en la topografía alrededor de la meseta tibetana. Se concluye que el
método que entregó resultados más similares a la información bibliográfica que se
tenía, es el método de extracción de lineamientos utilizando la red de drenaje
basado en un modelo digital de elevación ALOS PALSAR. Esta metodología que
utiliza los rasgos superficiales del relieve, como lo es la red de drenaje, logra
ajustarse bastante bien a la realidad del sistema de fallas que domina. Por otro lado,
la extracción automática de lineamientos utilizando el algoritmo LINE module de
PCI-Geomática a partir de un hillshade multidireccional, es más sencilla en contraste
a la metodología que utiliza la red de drenaje, sin embargo, genera lineamientos
que aportan demasiado ruido para un análisis posterior. Hacia el futuro es preciso
perfeccionar estas metodologías de extracción automática de lineamientos para
poder trabajar en áreas más grandes, con diferentes resoluciones y con una gran
cantidad de datos.
 ÍNDICE

I. INTRODUCCIÓN............................................................................................. 4
II. OBJETIVOS .................................................................................................... 4
1. OBJETIVO GENERAL ................................................................................. 4
2. OBJETIVOS ESPECÍFICOS ....................................................................... 4
III. CONTENIDO ................................................................................................... 5
1. DESCRIPCIÓN DE LA EMPRESA O UNIDAD ............................................ 5
1.1. Identificación de la empresa ................................................................. 5
1.2. Ubicación geográfica del lugar de trabajo ............................................. 5
1.3. Organigrama de la empresa ................................................................. 6
1.4. Área laboral de la empresa................................................................... 6
2. ACTIVIDADES REALIZADAS ..................................................................... 7
2.1. Metodologías Aplicadas ....................................................................... 8
3. DESARROLLO ............................................................................................ 9
3.1. Metodologías para la extracción automática de lineamientos ............... 9
3.1.1. Imágenes Satelitales .................................................................... 9
3.1.2. Imágenes RADAR ...................................................................... 10
3.1.3. Modelo Digital de Elevación ....................................................... 11
3.2. Área de Estudio .................................................................................. 12
3.3. Resultados ......................................................................................... 14
3.3.1. Extracción semiautomática de lineamientos utilizando la red de
drenaje 14
3.3.2. Extracción automática de lineamientos utilizando hillshade
multidireccional .......................................................................................... 21
IV. CONCLUSIONES Y RECOMENDACIONES ................................................. 24
V. BIBLIOGRAFÍA............................................................................................. 25
VI. ANEXOS ....................................................................................................... 27
 I. INTRODUCCIÓN

Los lineamientos geológicos se definen como características lineales o curvilíneas

de la superficie que pueden ser el resultado de procesos genéticos de origen
tectónico o geomorfológico y reflejan procesos más complejos en profundidad. La
distribución espacial de los lineamientos y su caracterización morfométrica (tamaño,
frecuencia, densidad de lineamientos) indican generalmente cambios en las
propiedades físicas y mecánicas de las rocas, independiente de su origen genético.
Varios autores han investigado cómo detectar automáticamente diferentes
alineamientos ya que pueden ser la expresión en superficie de sistemas de fallas y
diaclasas. La detección automática de alineamientos geológicos es útil tanto para la
exploración geológica (hidrocarburos, aguas subterráneas), como para la
zonificación de amenazas naturales (sísmica, movimientos en masa).
En la actualidad, el uso de herramientas geomáticas como las imágenes satelitales,
los Sistemas de Información Geográfica y el manejo de bases de datos, han
facilitado la extracción de información geológica y estructural de zonas extensas o
de difícil acceso. Al respecto, se ha observado que las imágenes de radar son útiles
para identificar rasgos lineales considerando la geometría de observación y la
direccionalidad del haz de energía. De igual manera, el análisis basado en Modelos
Digitales de Elevación (MDE) permite la identificación de estructuras a gran escala,
la estimación del volumen de diferentes unidades litológicas, la extracción de
información sobre la superficie de las fallas y las características de la tectónica de
una región (Jaboyedoff et al., 2009; Hernández-Hernández, 2017).

II. OBJETIVOS

1. OBJETIVO GENERAL
Comprender, aplicar y comparar diferentes metodologías para extraer lineamientos
mediante percepción remota.
2. OBJETIVOS ESPECÍFICOS
Revisión de antecedentes sobre diferentes metodologías de extracción automática
de lineamientos geológicos mediante percepción remota.
Comprender las diferentes metodologías y reconocer debilidades y fortalezas de su
aplicabilidad.
Realizar comparativas entre diferentes metodologías, y diferentes variables en un
sector con geología estructural conocida, para calibrar un modelo de extracción
automática de lineamientos.
 III. CONTENIDO

1. DESCRIPCIÓN DE LA EMPRESA O UNIDAD

1.1. Identificación de la empresa
La Universidad Católica de Temuco es una institución de educación superior
tradicional en Chile. Cuenta con 9 Facultades, con más de 50 carreras de pregrado,
15 programas de magíster, 3 postítulos y una variada oferta de diplomados
orientados a las demandas del territorio, alcanzando con ello una comunidad
estudiantil de más de 11 mil estudiantes de pregrado al año 2019.
La Facultad de Ingeniería nace hace más de 10 años dentro de la universidad y
desde su origen ha jugado un rol preponderante en la formación de ingenieros en la
región de la Araucanía y desde el año 2018 también contribuyendo en la formación
de geólogas y geólogos para el país. La Facultad de Ingeniería está formada por
cuatro departamentos: Departamento de Procesos Industriales, Departamento de
Obras Civiles y Geología, Departamento de Ciencias Matemáticas y Físicas y
Departamento de Ingeniería Informáticas en los cuales se imparten 7 programas de
pregrado y un programa de magister.
El Departamento de Obras Civiles y Geología coordina las carreras de Ingeniería
Civil en Obras Civiles, Ingeniería Civil Geológica y Geología. Su director es el Dr.
Cristian Farías Vega.
Misión de la Universidad: La Universidad Católica de Temuco ha sido fundada por
la Iglesia Católica, en el espíritu del Evangelio de Jesucristo y el Magisterio de la
Iglesia, para servir a la sociedad de La Araucanía y la macro región sur del país,
dedicándose desde sus inicios a "la formación amplísima de los futuros
profesionales, al cultivo de las ideas que abren nuevos surcos al saber, y a la
investigación que perfecciona la vida y las instituciones, generando nuevos
horizontes y posibilidades a su gente y sus territorios
Visión de la Universidad: Ser una universidad regional de excelencia, reconocida
nacionalmente por su calidad académica, por su contribución a la solución de los
problemas regionales y al desarrollo sustentable de La Araucanía y la macro región
sur, desde una concepción cristiana del hombre y de la sociedad.
1.2. Ubicación geográfica del lugar de trabajo
La Universidad Católica de Temuco cuenta con 5 campus universitarios, dentro de
los cuales se imparten las distintas carreras. En específico, la carrera de Geología
es impartida dentro del Campus San Juan Pablo II, el cual se encuentra ubicado en
la calle Rudecindo Ortega 02959 a la salida norte de la ciudad de Temuco (ver figura
1). Presenta más de 27.615 metros cuadrados construido y aloja a las Facultades
de Recursos Naturales, Ingeniería, Educación y de Arquitectura, Artes y Diseño.
 Figura 1. Mapa ubicación Campus San Juan Pablo II.

1.3. Organigrama de la empresa

En la figura 2 se presenta el organigrama de la empresa.

Figura 2. Organigrama Universidad Católica de Temuco.

1.4. Área laboral de la empresa
La Facultad de Ingeniería de la Universidad Católica de Temuco está dedicada a
formar profesionales de pregrado y postgrado, desarrolla investigación científica y
tecnológica de excelencia, en las áreas de las Ciencias Matemáticas, de la
Ingeniería y Gestión de Negocios. Crea y adapta conocimiento para el desarrollo
competitivo de sectores sociales, económicos e industriales, con énfasis en aquellos
definidos como estratégicos para el país y la región, en un contexto globalizado.
El Departamento de Obras Civiles y Geología busca formar profesionales que logren
desempeñarse en la empresa pública o privada, en tareas de construcción
relacionadas con la planificación, ejecución e inspección de obras; también en
labores de diseño estructural, que puedan dominar diferentes temas como
hidrología, hidrogeología, geología ambiental, geología aplicada a la ingeniería,
recursos energéticos renovables, proyectos ferro-viales, y logren desempeñarse en
la industria minera y petrolera, entre otras.
2. ACTIVIDADES REALIZADAS
Las actividades elaboradas durante la práctica profesional se desarrollaron desde
el 01 de febrero hasta el 31 de marzo del 2021. En primer lugar, se realizó una
revisión de distintas metodologías para la extracción automática de lineamientos
geológicos mediante percepción remota. Posteriormente, se aplicaron dos
metodologías distintas para obtener lineamientos geológicos en el área cercana a
la ciudad de Baoji, en el límite entre las provincias de Gansu y Shaanxi, al noreste
de la Meseta Tibetana, China (ver figura 3). Finalmente, con el objetivo de
comprender y reconocer debilidades y fortalezas de cada metodología y su
aplicabilidad, se contrastaron los resultados obtenidos con la información conocida
de la geología estructural del área, para determinar que metodología se ajusta más
a la realidad y de esta manera calibrar un modelo de extracción automática de
lineamientos.

Figura 3. Área de estudio.

 2.1. Metodologías Aplicadas
Se aplicaron dos metodologías distintas para obtener lineamientos geológicos
mediante sensores remotos en el área de estudio detallada en la figura 3, las cuales
se detallan a continuación.
a) Extracción semiautomática de lineamientos utilizando la red de drenaje
Para realizar la extracción semiautomática de lineamientos utilizando la red de
drenaje, se trabajó en paralelo con los softwares ArcGIS 10.5 y QGIS 3.16.5
utilizando un modelo digital de elevación ALOS PALSAR con una resolución de 12,5
m. La etapa 6 del proceso, relacionada a la estadística de direcciones obtenida para
cada orden de Strahler, se trabajó utilizando una planilla Excel con cálculos
estadísticos de ponderación y promedio elaborada por el Dr. Alvar Pastor Castilla.

Diagrama 1. Metodología para realizar extracción semiautomática de lineamientos

utilizando la red de drenaje.

b) Extracción automática de lineamientos utilizando el software pci-

geomatica
Esta metodología se trabajo con el software pci-geomática, utilizando un modelo
digital de elevación ALOS PALSAR con una resolución de 12,5 m. La elaboración
del mapa de rosetas se realizó utilizando el software QGIS 3.16.5.
Diagrama 2. Metodología para extracción de lineamientos utilizando el software pci-
geomatica.

3. DESARROLLO
3.1. Metodologías para la extracción automática de lineamientos
Las técnicas para la extracción y análisis de lineamientos geológicos mediante
geomática poseen dos enfoques (Hung et al, 2005; Seddrete & Rebai, 2016). Un
primer enfoque es el denominado método de extracción manual, en el cual la
extracción se realiza mediante la interpretación y digitalización (El-Sawy et al, 2016).
El segundo enfoque es el método de extracción automático, el cual consiste en la
aplicación y extracción mediante algoritmos de extracción lineal (Hung et al., 2005;
El-Sawy et al, 2016; Adiri et al, 2017). Estos dos enfoques poseen diferencias
notorias, que van desde la disponibilidad de herramientas hasta el tiempo implicado
en cada uno. Los métodos de extracción automático a pesar de ser más objetivos
poseen la limitante de que son herramientas encontradas en software de tipo
comercial, sumado a que no hay discriminación entre el tipo de característica lineal
extraída.
3.1.1. Imágenes Satelitales
a) Landsat 7 ETM+
Según Safaa et al (2014) el uso de imágenes Landsat 7 ETM+ y especialmente de
la banda pancromática, caracterizada por una resolución de 15m, es una
herramienta muy útil para mapear lineamientos geológicos. Sin embargo, el estudio
y el mapeo de lineamientos mediante estas imágenes, pueden presentar problemas
por la distribución irregular de afloramientos rocosos, cubierta vegetacional o sutiles
variaciones en la topografía, por lo tanto, es necesario un preprocesamiento para
mejorar su visibilidad. En el diagrama 3 se muestra el flujo de trabajo propuesto por
Seddrete & Rebai (2016) para extraer lineamientos utilizando imágenes satelitales
Landsat 7 ETM+.
Diagrama 3. Pasos de extracción y análisis de lineamientos geológicos utilizando la banda
pancromática de Landsat Etm+. (Extraído de Seddrete & Rebai 2016).

3.1.2. Imágenes RADAR

La percepción remota por radar es una herramienta efectiva para la extracción de
información geológica, sin restricción de condiciones de iluminación externas. Las
imágenes de radar son particularmente útiles para la identificación de rasgos
lineales que indican la posible existencia de estructuras geológicas, dada la
geometría de observación lateral de estos sistemas y la direccionalidad del haz de
radar (Singhroy y St-Jean, 1999). Estos últimos pueden corresponder a
discontinuidades radiométricas (alineaciones o cambios abruptos de tono o textura
originados por cambios litológicos, de vegetación o de humedad), a rasgos
hidrológicos (linealidad de la red hidrográfica, alineación de cuerpos de agua,
anomalías de drenaje) o bien a elementos morfológicos los que son resaltados por
la presencia de sombras de radar (cambios de pendiente, escarpas de falla, facetas
triangulares, presencia de valles y depresiones) (Marchionni y Cavayas, 2014).
La morfología del terreno influye en el área de la superficie iluminada lo cual incide
en el coeficiente de retrodispersión, generando la distorsión del rango oblicuo
(Luojus, 2004) lo cual puede causar:
• Efecto de sombreado: el cual aumenta con un mayor ángulo de incidencia θ,
al igual que nuestras sombras se alargan a medida que se pone el sol.
• Acortamiento: se produce cuando una pendiente está frente al radar.
Este tipo de distorsiones debe ser considerado y corregidos en el manejo de este
tipo de imágenes.
a) Sentinel 2B, Sentinel 1A
En el diagrama 4 se muestra el flujo de trabajo propuesto por Hernández (2016)
para extraer lineamientos utilizando imágenes Sentinel 1ª y para desarrollar una
discriminación litológica mediante Sentinel 2B.
Diagrama 4. Esquema de trabajo para la elaboración del modelo morfo-tectónico, utilizando
imágenes Sentinel 2B y Sentinel 1A. (Extraído de Hernández, A., 2018).

3.1.3. Modelo Digital de Elevación

El Instituto Nacional de Estadística y Geografía (INEGI) define un modelo digital de
elevación como “una representación visual y matemática de los valores de altura
con respecto al nivel medio del mar, que permite caracterizar las formas del relieve
y los elementos u objetos presentes en el mismo” (INEGI, 2017). En la actualidad
los modelos digitales de elevación permiten representar el relieve de forma muy
versátil y funcional debido a que permite conocer la conformación o morfología del
terreno y los elementos de origen antrópico y la vegetación presente en el mismo.

a) ALOS PALSAR
En el diagrama 6 se muestra el flujo de trabajo propuesto por Hernández (2016)
para extraer lineamientos utilizando un Modelo Digital de elevación ALOS PALSAR.
Diagrama 6. Esquema de trabajo contrastando metodología para la extracción de
lineamientos utilizando imágenes Sentinel 1A y un Modelo Digital de elevación ALOS
PALSAR. (Extraído de Hernández, A., 2018).

3.2. Área de Estudio

El área de estudio se localiza al norte de la ciudad de Baoji, en el límite entre las
provincias de Ganzu y Shaanxi, al noreste de la meseta tibetana, China (ver figura
3). Este lugar representa una zona idónea para el estudio de lineamientos
geológicos mediante sensores remotos, ya que representa una característica
geomorfológica y tectónica importante que marca una diferencia significativa en la
topografía alrededor de la meseta tibetana (Li, X., Feng, X., et al., 2019) y, además,
existen abundantes estudios previos sobre el comportamiento estructural del área.
Hacia el norte del área de estudio se localiza la zona de falla Liupanshan, que es
una importante estructura activa que constituye el límite oriental de la meseta
tibetana que escapa hacia el sureste, y admite el movimiento relativo entre la
meseta tibetana y el bloque de Ordos (Burchfiel et al., 1991; Zhang et al., 1991; Li
et al., 2018;). En específico, se localizan las fallas Taoyuan-Guichuansi (TGF),
Guguan-Guozhen (GGF) y Qianyang-Biaojiao (QBF) (ver figura 4).

Figura 4. Configuración tectónica del área de estudio. (A) Mapa tectónico regional del área
en la meseta tibetana (modificado después de Xu et al., 2016). La línea negra describe la
extensión de Fig. 1B. (B) Mapa de las principales fallas activas al noreste de la meseta
tibetana. Las secciones de la falla, montaña y graben analizadas en el texto están
etiquetadas: HYF = Falla de Haiyuan; LFSZ = Zona de falla Liupanshan; NLFZ = zona de
fallas del norte de Liupanshan; SLFZ = zona de falla del sur de Liupanshan; XGSF =Falla
Xiaoguanshan; QMF = Fallo Qishan-Mazhao; TGF = Falla Taoyuan-Guichuansi; GGF =
Falla Guguan-Guozhen; QBF = Fallo Qianyang-Biaojiao; WQF = Falla Qinling occidental;
NQLF = Falla Qinling norte; NWF = Falla de Weihe del norte; LPSM = Montaña Liupanshan;
QLM = Montaña Qinling; WHG =Weihe Graben (Li, X., Feng, X., et al., 2019).

El área de la montaña Liupanshan (LPSM), de tendencia casi norte-sur, con una

elevación media de 2600 m, ha sido elevada desde 8 Ma como resultado de la
colisión de la meseta tibetana del noreste y el relativamente rígido Bloque de Ordos,
un efecto de campo lejano de la convergencia India-Eurasia (Zheng et al., 2013)
Al sur del LPSM, el Weihe Graben (WHG) forma una depresión topográfica en forma
de cuña, que se ha llenado de depósitos aluviales y fluvio-lacustres y está cubierto
por depósitos eolicos cuaternarios tardíos. El WHG está delimitado por la falla
Taoyuan-Guichuansi (TGF) al oeste y la falla Qishan-Mazhao (QMF) al noreste,
respectivamente. Se cree que falla TGF ha tenido una tendencia N-NW pero ha
estado inactiva durante el cuaternario tardío. Por el contrario, la falla QMF presenta
una tendencia NW y es la más larga y activa de estas fallas y está dominada por el
deslizamiento lateral izquierdo (0,5-1 mm/año) con un componente normal (Li et al.,
2018). Dos fallas de tendencia noroeste: la falla guguan-guozhen más oeste (GGF)
y la falla de Qianyang-Biaojiao del este (QBF), se desarrollan en el WHG entre el
TGF y QMF. El GGF ha estado activo en el cuaternario tardío y presenta evidencia
de estrías de fallas (Shi et al., 2015). La falla QBF, sin embargo, ha estado inactivo
durante el cuaternario tardío, ya que no se pueden observar indicadores cinemáticos
recientes en la superficie. Además, la Falla Weihe (WHF), una importante estructura
activa en el WHG, golpea de este a oeste y corta las fallas de tendencia noroeste y
noroeste antes mencionadas (es decir, TGF, QMF, GGF y QBF) hacia el sur (Zheng
et al., 2013).
Han Li y otros (2018) realizaron un análisis de diagramas de rosas direccionales en
la zona de loess en la parte norte de Baoji, circundante a la ciudad de Xiangong (ver
Anexo A). Del análisis concluyen que el diagrama de rosas direccionales muestra
que la orientación de los lineamientos se concentra en una dirección NW y NE (ver
Anexo B). Los lineamientos extraídos del DEM mantienen una buena consistencia
direccional con la falla Guguan. Concluyen además que los lineamientos principales
siguen una tendencia NW-SE y NE-SW, complementadas por NNW-SSE. Por otro
lado, señalan que tanto, los resultados muestran que los lineamientos y la
geomorfología extraídos por el DEM y las imágenes de teledetección siguieron
direcciones similares, lo que indica que la geología estructural es un factor
dominante.
3.3. Resultados
3.3.1. Extracción semiautomática de lineamientos utilizando la red de
drenaje
A continuación, se describe cada paso aplicado en la metodología planteada en el
diagrama 1 y se presentan los productos resultantes en cada caso para el área de
estudio específica.
a) Obtención red de drenaje

• Fill (Rellenar sumideros)

Con frecuencia, los sumideros (y picos) representan errores debido a la resolución
de los datos o el redondeo de elevaciones al valor entero más cercano. Los
sumideros se deben rellenar para garantizar la representación correcta de cuencas
y arroyos, ya que, si no se rellenan, una red de drenaje derivada puede ser
discontinua. Por otro lado, también se puede utilizar para quitar picos, que son
celdas espurias con una elevación mayor de la esperada según la tendencia de la
superficie circundante. La herramienta “Fill” utiliza los equivalentes de varias
herramientas, como Flujo focalizado, Dirección de flujo, Sumidero, Cuenca
hidrográfica y Relleno zonal, para ubicar y rellenar sumideros (ArcGIS, 2016).
El resultado obtenido en el área de estudio, posterior al uso de la herramienta “Fill”
para rellenar sumideros o eliminar picos, se muestra en la figura 5.
Figura 5. A) Modelo digital de elevación sin ningún procesamiento. B) Modelo digital de
elevación posterior a la aplicación de la herramienta Fill.

• Flow Direction
Una de las claves de la derivación de características hidrológicas de una superficie,
es la capacidad de determinar la dirección de flujo desde cada celda en el ráster.
Esto se lleva a cabo con la herramienta “Flow Direction”. Existen ocho direcciones
de salida válidas que se relacionan con las ocho celdas adyacentes hacia donde
puede ir el flujo. Este enfoque comúnmente se denomina el modelo de flujo de ocho
direcciones (D8) y sigue un acercamiento presentado en Jenson and Domingue
(1988). El resultado obtenido para el área de estudio, posterior al uso de la
herramienta “Flow Direction”, se muestra en la figura 6.

Figura 6. Dirección de flujo extraída del área de estudio. Presenta valores que oscilan entre
1 y 128.
 • Flow Accumulation
La herramienta “Flow Accumulation” calcula el flujo acumulado como el peso
acumulado de todas las celdas que fluyen en cada celda de pendiente descendente
en el ráster de salida. Si no se proporciona un ráster de peso, se aplica un peso de
1 a cada celda, y el valor de celdas en el ráster de salida es el número de celdas
que fluye en cada celda. Las celdas con una acumulación de flujo alta son áreas de
flujo concentrado y pueden ser útiles para identificar canales de arroyos. Esto se
analiza en Identificación de redes de arroyos. Las celdas con una acumulación de
flujo de 0 son alturas topográficas locales y se pueden utilizar para identificar crestas
(ArcGIS, 2016).
El resultado obtenido para el área de estudio, posterior al uso de la herramienta
“Flow Direction”, se muestra en la figura 7.

Figura 7. Flujo de acumulación extraído del área de estudio.

Una vez obtenida el flujo de acumulación, interesa analizar aquellos afluentes que
presentan un área de drenaje superior a 0,5 km2. Para esto, se realiza una
reclasificación considerando 3200 pixeles/km2 (ver figura 8).

Figura 8. Flujo de acumulación posterior a la reclasificación para un área de drenaje

superior a 0,5 km2.
 b) Obtención Orden de Strahler
El método de Strahler consiste en asignar un orden de 1 a todos los vínculos sin
afluentes y se los conoce como de primero orden. Esta clasificación de arroyos
aumenta cuando afluentes del mismo orden se intersectan, es decir, la intersección
de dos vínculos de primer orden creará un vínculo de segundo orden, la intersección
de dos vínculos de segundo orden creará un vínculo de tercer orden, y así
sucesivamente. Sin embargo, la intersección de dos vínculos de distintos órdenes
no aumentará el orden. Por ejemplo, la intersección de un vínculo de primer orden
y segundo orden no creará un vínculo de tercer orden, pero mantendrá el orden del
vínculo con el orden más alto.
El método de Strahler es el método de clasificación más conocido. Sin embargo,
debido a que este método sólo aumenta el orden en las intersecciones del mismo
orden, no tiene en cuenta todos los vínculos y puede ser susceptible a la adición o
remoción de vínculos.
Los órdenes de Strahler obtenidos para el área de estudio se presentan en la figura
9.

Figura 9. Orden de Strahler obtenidos para los afluentes en el área de estudio.

A partir de la capa con los órdenes 1 a 7 de Strahler, se realizó una reclasificación

con flujos de orden 1, orden 2 y orden 3 y superiores (ver figura 10), con la finalidad
de facilitar procesos posteriores.
 Figura 10. Capa con órdenes de Strahler reclasificada.

c) Trabajo líneas orden de Strahler

• Eliminación segmentos cortos
La presencia de lagos, lagunas o asentamientos humanos genera errores en la
formación de la red de drenaje, ya que forma falsas líneas de afluentes (ver figura
11). Estas deben ser modificadas manualmente modificando los segmentos cortos
mediante la eliminación de vértices.

Figura 11. Falsas líneas de afluentes generadas por la presencia de un lago.

 • Simplificar
Posteriormente, se simplifican líneas para quitar curvaturas extrañas, y pequeñas
intrusiones y extrusiones, de una línea o límite de polígono sin destruir su forma
esencial. Esta simplificación implica un valor de tolerancia que determina el grado
que se va a simplificar. Para producir salidas cartográficas, se debe establecer una
tolerancia igual a mayor que el umbral de separación (el espaciado mínimo
permitido entre los elementos gráficos). En este caso, se determinó una tolerancia
de simplificación diferente para cada orden de Strahler, considerando
aproximadamente la longitud de los valles presentes en los afluentes. De esta
manera, se estableció una tolerancia de 75 metros para los arroyos de orden 1, una
de 150 metros para los de orden 2 y una de 250 metros para los de orden 3 y
superiores.
• Split line at vertices
A pesar de la simplificación de líneas, siempre pueden quedar líneas con 2 o más
segmentos separados por vértices, por lo que se emplea la herramienta “Split line
at vértices”, la cual crea una clase de entidad que contiene líneas generadas al
dividir límites de líneas o polígonos de entrada en sus vértices (ArcGIS 2016).
d) Cálculo Longitud
Se crea el campo de longitud en la tabla de atributos para cada orden y
posteriormente eliminar aquellos que sean iguales o inferiores a la tolerancia de
simplificación, según corresponda.
e) Histograma de direcciones
Para facilitar el análisis de las direcciones que se obtendrán a partir de la red de
drenaje, se crea una grilla de 25x25 km (ver figura 12). Se realiza un recorte de cada
orden de Strahler (orden 1, orden 2, orden 3 y superiores) para cada espacio de la
grilla, de esta manera se obtendrá un diagrama de rosetas y una estadística de
forma rápida en áreas pequeñas mediante la función histograma de direcciones en
QGIS.
f) Estadística de direcciones
Los datos de estadísticas de direcciones obtenidos para cada orden de Strahler,
obtenidos en un csv, se trabajan en planillas Excel elaboradas por el Dr. Alvar Pastor
Castillo para realizar de forma automática el post procesamiento estadístico final.
Este consiste en unas operaciones de ponderación y promedios que terminan de
ajustar las direcciones originales obtenidas, a unos valores que se ajustan a la
tectónica regional.
 g) Mapa de Rosetas
Posterior al procesamiento estadístico, se generan rosetas para cada cuadrante de
la grilla. En el mapa es posible observar al menos 2 direcciones predominantes: La
primera en sentido NW-SE y la segunda en un sentido NE-SW.

Figura 12. Mapa final de rosetas.

Adicionalmente, se generó una roseta considerando los órdenes de Strahler (orden 1, orden
2, orden 3 y superiores) para toda el área de estudio. Es posible reconocer al menos dos
direcciones de predominantes, una en sentido NNW-SSE y otra en sentido NE-SW ( ver
figura 13).

Figura 13. Roseta área total.

 3.3.2. Extracción automática de lineamientos utilizando hillshade
multidireccional
a) Hillshade multidireccional
La función de sombreado produce una representación 3D en escala de grises de la
superficie del terreno, que tiene en cuenta la posición relativa del sol para sombrear
la imagen. El sombreado es una técnica que permite visualizar terreno en función
de una fuente de luz y de la pendiente y la orientación de la superficie de elevación.
Es un método cualitativo para visualizar la topografía y no proporciona valores de
elevación absolutos. Esta función proporciona dos opciones para generar
sombreados: tradicional y multidireccional. El método multidireccional combina luz
de varias fuentes para representar el terreno sombreado. La ventaja del método de
sombreado multidireccional es que se muestra más detalle en las áreas que
normalmente se ven afectadas por la sobresaturación y las sombras profundas que
el método de sombreado tradicional (ArcGIS 2016).
El resultado obtenido en el área de estudio, posterior al uso de la herramienta
“Hillshade multidireccional”, se muestra en la figura 13.

Figura 13. Hillshade multidireccional para el área de estudio.

b) Line Module – PCI Geomática
Existen varias metodologías para extraer lineamientos de manera automática, sin
embargo, en este trabajo se trató de ejecutar la extracción automatizada utilizando
el LINE Module del software PCI-Geomática. El algoritmo LINE (Linear Extraction)
en PCI-Geomática se ejecuta en tres fases: detección de bordes, umbrales y
extracción de curvas. Extrae entidades lineales de una imagen y registra las
polilíneas en segmentos vectoriales utilizando seis parámetros. La descripción de
seis parámetros utilizados en el algoritmo es la siguiente:
Parámetro Significado
Radio de filtro (pixel). Especifica el radio del filtro de detección de bordes, en píxeles. Este
parámetro determina aproximadamente el nivel de detalle más
pequeño en la imagen de entrada que se va a detectar. Un valor de
 RADI (Radio de filtro) grande indica que se pueden detectar menos
detalles y también menos ruido. El valor predeterminado es 10.
Umbral de degradado de borde. Especifica el umbral, en píxeles, para el nivel de degradado mínimo
para un píxel de borde. Este valor debe estar en el rango de 0 a 255;
el valor predeterminado es 100.
Umbral de longitud de curva Especifica la longitud mínima de la curva, en píxeles, para ser
(píxel). considerada como línea o para consideración adicional; por ejemplo,
enlazando con otras curvas. El valor predeterminado es 30.
Umbral de error de conexión de Especifica el error máximo, en píxeles, permitido al ajustar una
línea (píxel). polilínea a una curva de píxeles. Los valores más bajos proporcionan
un mejor ajuste, pero también segmentos más cortos en la polilínea.
Umbral de diferencia angular Especifica el ángulo máximo, en grados, entre segmentos de una
(grados). polilínea. Si el ángulo excede el máximo especificado, la polilínea se
segmenta en dos o más vectores. Este ángulo también define el
ángulo máximo entre dos vectores para que estén vinculados. El valor
predeterminado es 30.
Umbral de distancia de Especifica la distancia mínima, en píxeles, entre los puntos finales de
vinculación (píxel). dos vectores para que se vinculen. El valor predeterminado es 20.
Tabla 1. Parámetros utilizados por el algoritmo Line Module en PCI-Geomatica.

En base a lo expuesto, uno de los parámetros que más influye en la longitud de las
líneas resultantes y, por lo tanto, en la densidad de las mismas, es el umbral de
longitud de curva. Se realizaron 3 capas de lineamientos modificando este factor,
utilizando en primer lugar el valor predeterminado de 30, luego 60 y finalmente 100
(ver tabla 2).

A)

B)
 C)

Tabla 2. A) Lineamientos resultantes para un umbral de longitud de curva de 30. B)

Lineamientos resultantes para un umbral de longitud de curva de 60. C) Lineamientos
resultantes para un umbral de longitud de curva de 100.

c) Mapa de rosetas
Por la densidad de líneas que se creaban y la longitud considerada, se trabajará
con la capa de lineamientos que considera un umbral de longitud de curva de 60.
Posterior al procesamiento en PCI-Geomatica, se generó una grilla para facilitar el
estudio de direcciones predominantes por cuadrantes. En las rosetas resultante
para cada espacio de la grilla, se observó solo una dirección predominante en
sentido NE-SW (ver figura 13).

Figura 14. Mapa final con grilla de 25 km2.

 IV. CONCLUSIONES Y RECOMENDACIONES

Los lineamientos geológicos son rasgos importantes de las estructuras geológicas

que se pueden observar en superficie y estudiarlos adquiere un carácter muy
relevante ya que estas estructuras pueden ayudar a comprender la tectónica
regional de un área determinada e incluso indicar zonas de debilidad o favorables
para la circulación de fluidos. Sin embargo, los métodos tradicionales se basan
principalmente en la interpretación visual semiautomática o manual, que consume
tiempo y trabajo e implica abarcar áreas pequeñas en las regiones geomorfológicas
especiales e incluso existen zonas a las que no se puede acceder. En este sentido,
la extracción semi-automática y automática de lineamientos adquiere mucha
relevancia ya que pueden resultar métodos directos con un alto nivel de
confiabilidad para caracterizar regiones tectónicas.
Para el área de estudio analizada, se puede concluir que el método que entregó
resultados más similares a la información bibliográfica que se tenía, es el método
de extracción de lineamientos utilizando la red de drenaje basado en un modelo
digital de elevación ALOS PALSAR. Esta metodología que utiliza los rasgos
superficiales del relieve, como lo es la red de drenaje, logra ajustarse bastante bien
a la realidad del sistema de fallas que dominan esta región y entrega información
más detallada del área de estudio, mostrando incluso sutiles variaciones. Varios
autores ya han planteado que el uso de sensores remotos para extraer lineamientos
geológicos de forma automática, podría ayudar a comprender la evolución tectónica
regional de un área para explicar ciertos rasgos geomorfológicos e indicar la
tendencia de cambio y distribución de diversos elementos geológicos.
Por otro lado, la extracción automática de lineamientos utilizando el algoritmo LINE
module de PCI-Geomática a partir de un hillshade multidireccional, es más sencilla
en contraste a la metodología que utiliza la red de drenaje, sin embargo, genera
lineamientos que aportan demasiado ruido para un análisis posterior. Contrastando
lo obtenido con la información bibliográfica recopilada, se puede concluir que esta
metodología se ajusta levemente y no logra evidenciar rasgos característicos de la
tectónica en esta área por la alta densidad de líneas que se genera.
Para estudios posteriores, es importante implementar al menos una tercera
metodología para contrastar los resultados obtenidos utilizando la red de drenaje.
Existen estudios que muestran correlaciones positivas trabajando con imágenes
Landsat-7 ETM+ en el algoritmo LINE-Module de PCI-Geomatica, por lo que se
podría trabajar con estas imágenes aplicando las correcciones correspondientes y
contrastando estos resultados con lo obtenido utilizando un modelo digital de
elevación. Además, se podría realizar un análisis de densidad utilizando la
frecuencia de los lineamientos por área de unidad (Hung et al., 2005), para luego
elaborar mapas de densidad de lineamientos que muestran zonas con mayor y
menor concentración, para así complementar los estudios.
 V. BIBLIOGRAFÍA

Adiri, Z, El Harti, A., Jellouli, A., Lhissou, R., Maacha, L., Azmi, M., Zouhair, M.,
Bachaoui, E. (2017). Comparison Of Landsat-8, Aster And Sentinel 1 Satellite
Remote Sensing Data In Automatic Lineaments Extraction: A Case Study Of Sidi
Flahbouskour Inlier, Moroccan Anti Atlas. Advances In Space Research, Elsevier
60(11), 2355 2367.
El-Sawy, K., Ibrahim, A., El-Bastawesy, M., El-Saud, W. (2016). Automated, Manual
Lineaments Extraction And Geospatial Analysis For Cairo-Suez District
(Northeastern Cairo-Egypt), Using Remote Sensing And Gis. Ijiset- International
Journal Of Innovative Science, Engineering & Technology.
Han, Ling & Liu, Zhiheng & Ning, Yuming & Zhao, Zhongyang. (2018). Extraction
and analysis of geological lineaments combining a DEM and remote sensing images
from the northern Baoji loess area. Advances in Space Research. 62.
10.1016/j.asr.2018.07.030.
Hernandez, A. (2018). Análisis Morfo-Estructural Para Determinar La Posible
Presencia De Una Caldera En El Campo Volcánico Río Santa María, Como Fuente
De Emisión De Las Ignimbritas Santa María-El Órgano Mediante El Uso De
Técnicas Geomáticas. Universidad Autónoma de San Luis Potosí. México.
Hung, L. Q., Batelaan, O., De Smedt, F. (2005).Lineament Extraction And Analysis,
Comparison Of Landsat Etm And Aster Imagery. Case Study: Suoimuoi Tropical
Karst Catchment, Vietnam. Remote Sensing For Environmental Monitoring, Gis
Applications, And Geology.
Luojus, K. (2004). Snow covered area estimation using space-borne radar.
Mallast, U.; Gloaguen, R.; Geyer, S.; Rodiger, T.; And Siebert, C. (2011). Semi-
Automatic Extraction Of Lineaments From Remote Sensing Data And The Derivation
Of Groundwater Flow-Paths. Hydrol. Earth Syst. Sci. Discuss., 8, 1399–1431, 2011.
Marchionni, D. S., & Cavayas, F. (2014). La teledetección por radar como fuente de
información litológica y estructural: Análisis espacial de imágenes SAR de
RADARSAT-1. Geoacta, 39(1), 62-89.
Sedrette, S., & Rebaï, N. (2016). Automatic Extraction Of Lineaments From Landsat
Etm+ Images And Their Structural Interpretation: Case Study In Nefza Region (North
Wezt Of Tunisia). Journal Of Research In Environmental And Earth Sciences.
Singhroy, V., & Saint-Jean, R. (1999). Effects of relief on the selection of
RADARSAT-1 incidence angle for geological applications. Canadian Journal of
Remote Sensing, 25(3), 211-217.
X. Li, X. Feng, X. Li et al., (2019). Crustal Deformation on the Northeastern Margin
of the Tibetan Plateau from Continuous GPS Observations, Remote Sensing,
10.3390/rs11010034, 11, 1, (34).
Zheng, W. J., Zhang, P. Z., He, W. G., Yuan, D. Y., Shao, Y. X., Zheng, D. W., et al.
(2013). Transformation of displacement between strike-slip and crustal shortening in
the northern margin of the Tibetan Plateau: Evidence from decadal GPS
measurements and late Quaternary slip rates on faults. Tectonophysics, 584(22),
267–280. https://doi.org/10.1016/j.tecto.2012.01.006.
 VI. ANEXOS

Anexo A: Área de estudio extraído de Han, Li., et al (2018).

Anexo B: Diagrama de rosetas obtenido para el área de estudio extraído de Han,

Li., et al (2018).
