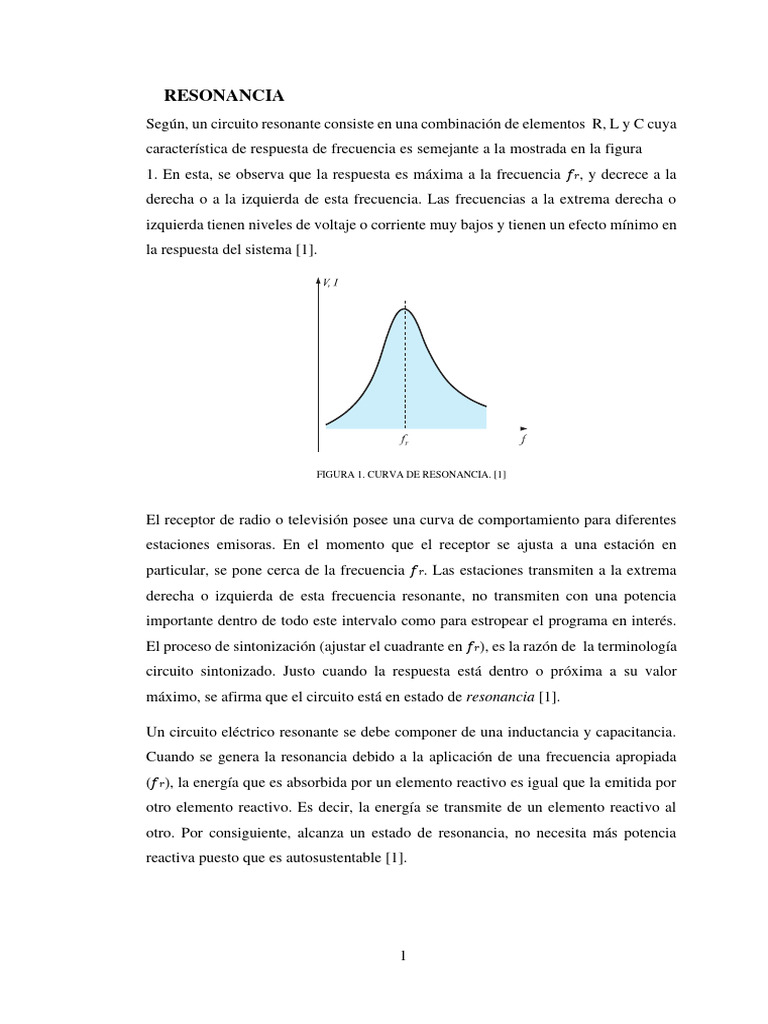

RESONANCIA

Según, un circuito resonante consiste en una combinación de elementos R, L y C cuya

característica de respuesta de frecuencia es semejante a la mostrada en la figura
1. En esta, se observa que la respuesta es máxima a la frecuencia 𝑓𝑟, y decrece a la
derecha o a la izquierda de esta frecuencia. Las frecuencias a la extrema derecha o
izquierda tienen niveles de voltaje o corriente muy bajos y tienen un efecto mínimo en
la respuesta del sistema [1].

FIGURA 1. CURVA DE RESONANCIA. [1]

El receptor de radio o televisión posee una curva de comportamiento para diferentes

estaciones emisoras. En el momento que el receptor se ajusta a una estación en
particular, se pone cerca de la frecuencia 𝑓𝑟. Las estaciones transmiten a la extrema
derecha o izquierda de esta frecuencia resonante, no transmiten con una potencia
importante dentro de todo este intervalo como para estropear el programa en interés.
El proceso de sintonización (ajustar el cuadrante en 𝑓𝑟), es la razón de la terminología
circuito sintonizado. Justo cuando la respuesta está dentro o próxima a su valor
máximo, se afirma que el circuito está en estado de resonancia [1].

Un circuito eléctrico resonante se debe componer de una inductancia y capacitancia.

Cuando se genera la resonancia debido a la aplicación de una frecuencia apropiada
(𝑓𝑟), la energía que es absorbida por un elemento reactivo es igual que la emitida por
otro elemento reactivo. Es decir, la energía se transmite de un elemento reactivo al
otro. Por consiguiente, alcanza un estado de resonancia, no necesita más potencia
reactiva puesto que es autosustentable [1].

1
 Circuito Resonante en Serie
Un circuito resonante (serie o paralelo) está compuesto por un elemento inductivo y
un capacitivo. Siempre habrá un elemento resistivo debido a la resistencia interna que
se encuentra en la fuente (𝑓𝑟), la resistencia interna del inductor (𝑓𝑙), y cualquier otra
resistencia que se agregue para controlar el comportamiento de la curva de respuesta
(𝑅𝑑) [1].

FIGURA 2. CIRCUITO RESONANTE EN SERIE. [1]

La configuración básica de un circuito resonante en serie se muestra en la figura 2(a)

con los elementos antes mencionados. La apariencia “más limpia” en la figura 2(b)
resulta de combinar todos los elementos resistivos en serie [1].

Para, la frecuencia resonante se determina en función de la inductancia y la

capacitancia, al examinar la ecuación definitoria de resonancia 𝑋𝐿 = 𝑋𝐶 ;
1
𝑓𝑠 = (1)
2𝜋√𝐿𝐶
1 1
sustituyendo obtendremos: 𝜔𝐿 = → 𝜔2 =
𝜔𝐶 𝐿𝐶

ECUACIÓN 1. FRECUENCIA RESONANTE EN SERIE. [1]

Donde; 𝑓𝑠 = 𝐻𝑒𝑟𝑡𝑧 (𝐻𝑧)

𝐿 = 𝐻𝑒𝑛𝑟𝑖𝑜𝑠 (𝐻)
𝐶 = 𝐹𝑎𝑟𝑎𝑑𝑖𝑜𝑠 (𝐹)
2
 𝐼 = 𝐸 ∠0° que es la
La corriente que fluye a través del circuito en resonancia es 𝑅

máxima corriente generada por el circuito de la figura 2, para un voltaje aplicado E

puesto que 𝑍𝑇 es un valor mínimo. Consideremos también que el voltaje y corriente en
la entrada están en fase (resonancia). Como la corriente que fluye a través del capacitor
y del inductor es la misma, la magnitud del voltaje que pasa a través de cada uno es
igual pero desfasada 180° en resonancia [1].

FIGURA 3. DIAGRAMA FASORIAL PARA EL CIRCUITO RESONANTE EN SERIE. [1]

Como 𝑋𝐿 = 𝑋𝐶, la magnitud de 𝑉𝐿 (inductor) es igual a la de 𝑉𝐶 (capacitor) en

resonancia [1].

El triángulo de potencia en estado de resonancia (figura 4) demuestra que la potencia

aparente total es igual a la potencia promedio disipada por el resistor, debido a que
𝑄𝐿 = 𝑄𝐶. El factor de potencia de un circuito en estado de resonancia es igual a 1.
[1]

FIGURA 4. TRIÁNGULO DE POTENCIA PARA EL CIRCUITO RESONANTE EN SERIE EN RESONANCIA. [1]

3
 Factor de Calidad
El factor de calidad indica la cantidad de energía que se almacena (transferencia
continua de un elemento reactivo hacia otro) comparada con la disipada. Cuanto menor
sea el nivel de disipación con la misma potencia reactiva, mayor será el factor de
calidad 𝑄𝑠 y más intensa será la resonancia [1].

𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑟𝑒𝑎𝑐𝑡𝑖𝑣𝑎
𝑄𝑠 =
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜

ECUACIÓN 2. FACTOR DE CALIDAD RESONANCIA EN SERIE. [1]

Sustituyendo en lugar de una reactancia inductiva en la ecuación 2, en resonancia

𝐼 2 𝑋𝐿 𝑋𝐿
obtenemos que 𝑄 = = ; Si la resistencia R es justo la resistencia de la bobina
𝑠 𝐼2𝑅 𝑅
(𝑅 ) entonces se reemplaza; 𝑄 = 𝑋𝐿
𝑙 𝑙 𝑅𝑙

Si la frecuencia se duplica, entonces 𝑄𝑙 también lo hace por un factor de 2. Esto es más

o menos cierto a bajas y medianas frecuencias, como se muestra en la figura 5. [1]

FIGURA 5. Q CONTRA FRECUENCIA PARA UNA SERIE DE INDUCTORES. [1]

A medida que se incrementa la frecuencia, la resistencia de la bobina tambiénaumenta,

debido sobre todo al fenómeno del efecto “piel”, y el 𝑄𝑙 resultante se reduce. Además,
los efectos capacitivos entre los devanados se incrementan, y se reduce aún más el 𝑄𝑙
de la bobina. Por eso, el 𝑄𝑙 debe especificarse para un intervalo de frecuencia
particular. [1]

4
La función 𝑄𝑠 en parámetros del circuito de la figura 2 quedaría de la siguiente manera:

1 𝐿
𝑄𝑠 = √ (2)
𝑅 𝐶

ECUACIÓN 3. FACTOR DE CALIDAD EN CIRCUITO SERIE RESONANTE. [1]

En los circuitos resonantes en serie utilizados en sistemas de comunicación, Boylestad

menciona, que por lo común 𝑄𝑠 es mayor que 1. Aplicando la regla divisora de voltaje
en el circuito de la figura 2, se obtiene que 𝑉𝐿𝑠 = 𝑄𝑠𝐸 y 𝑉𝐶𝑠 =
𝑄 𝑠𝐸 .

El voltaje que pasa a través del capacitor o del inductor en un circuito resonante en
serie, podría ser considerablemente mayor que el voltaje de entrada. De hecho, en
varios casos el 𝑄𝑠 es tan grande que es obligación un diseño y manejo cuidadoso con
respecto al voltaje que pasa a través del capacitor y del inductor. [1]

Curva 𝒁𝑻 contra Frecuencia

La curva de frecuencia contra impedancia total para el circuito resonante en serie, se
traza aplicando la curva de frecuencia contra impedancia a cada uno de los elementos
de la ecuación que se acaba de derivar, escrita de la forma siguiente:

𝑍𝑇(𝑓) = √[𝑅(𝑓)]2 + [𝑋𝐿(𝑓) − 𝑋𝐶(𝑓)]2 (3)

• La resistencia R no cambia con la frecuencia [1].

• La curva de la inductancia, como se determina por la ecuación de reactancia,
es una línea recta que cruza el origen con una pendiente igual a la inductancia
de la bobina [1].
• La curva de la capacitancia tiene forma hiperbólica, muy grande magnitud a
bajas frecuencias y su rápida reducción a medida que se incrementa la
frecuencia [1].
• A bajas frecuencias, 𝑋𝐶 > 𝑋𝐿 y su ángulo tienden a -90° (capacitiva) [1].

5
 • Cuando 𝑋𝐿 > 𝑋𝐶, mayor será el ángulo (más cercano a 90°) [1].

FIGURA 6. CURVA DE ZT CONTRA FRECUENCIA PARA EL CIRCUITO RESONANTE EN SERIE [1]

FIGURA 7. CURVA DE FASE PARA EL CIRCUITO RESONANTE EN SERIE. [1]

Selectividad
Si ahora trazamos la magnitud de la corriente 𝐼 = 𝐸/ 𝑍𝑇 contra frecuencia en un voltaje
fijo aplicado “E”, obtenemos la curva que se muestra en la figura 8, la cual se
incrementa desde cero hasta un determinado valor máximo de E/R (en donde 𝑍𝑇 es
un valor mínimo) y luego se reduce hasta cero (cuando 𝑍𝑇 se incrementa) a un ritmo
más lento que con el que alcanzó su valor pico [1].

6
 FIGURA 8. CURVA DE I CONTRA FRECUENCIA DEL CIRCUITO RESONANTE EN SERIE. [1]

Debido a que el circuito resonante en serie se ajusta para escoger una banda o intervalo
de frecuencias, la curva en la figura 8 se llama curva selectiva. Lo que significa que
debemos ser selectivos al seleccionar una frecuencia, de modo que quede en el ancho
de banda. Cuanto menor sea el ancho de banda, más alta será la selectividad [1].

Hay un transcurso definido de frecuencias en donde la corriente se acerca a su máximo

valor y la impedancia se encuentra en su valor mínimo. Las frecuencias pertenecientes
al factor 0.707 de la máxima corriente se llaman frecuencias debanda, frecuencias de
corte, frecuencias de mediana potencia o frecuencias deesquina. Aparecen como 𝑓1 y
𝑓2 en la figura 8. El intervalo de frecuencias entre las dos se conoce como ancho de
banda (BW, por sus siglas en inglés) del circuito resonante [1].

Las frecuencias de mediana potencia son las frecuencias a las que la potencia
suministrada es la mitad de la suministrada a la frecuencia resonante; es decir

1
𝑃𝐻𝑃𝐹 = 𝑃𝑀𝐴𝑋 (4)
2
ECUACIÓN 4. POTENCIA MEDIA DE RESONANCIA EN SERIE. [1]

El comportamiento de la curva, mostrado en la figura 9, depende de los elementos del

circuito R-L-C en serie. Si la resistencia se reduce con una inductancia o capacitancia
fija, el ancho de banda se reduce y la selectividad se incrementa [1].

7
Asimismo, si la relación L/C se incrementa con la resistencia fija, el ancho de banda
se reduce de nuevo con un incremento en la selectividad [1].

FIGURA 9. EFECTO DE R, L Y C SOBRE LA CURVA DE SELECTIVIDAD DEL CIRCUITO RESONANTE EN SERIE.

[1]

Por ello, un 𝑄𝑠 pequeño está ligado a una curva resonante que genera un ancho de
banda grande y una selectividad pequeña, en tanto que para un 𝑄𝑠 grande; señala lo
contrario [1].

En los circuitos donde 𝑄𝑠 ≥ 10, se aproxima a que la frecuencia resonante recorta el

ancho de banda y su curva es simétrica, con relación a la frecuencia resonante [1].

Las frecuencias de corte (𝑓1-𝑓2) se determinan (cualquier 𝑄𝑠) usando que una
reducción de la corriente en 0.707 sobre su valor resonante; lo que corresponde a un
incremento de la impedancia a 1
0.707
= √2 por el valor resonante, el cual es R. [1]

Cuando 𝑋𝐿 > 𝑋𝐶 se obtiene que:

8
 1 𝑅 1
𝑅 2 4
𝑓2 = [ + √ ( ) + ]
2𝜋 2𝐿 2 𝐿 𝐿𝐶 ( 5)

ECUACIÓN 5. FRECUENCIA DE CORTE CUANDO XL ES MAYOR QUE XC. [1]

Cuando 𝑋𝐶 > 𝑋𝐿 se obtiene que:

1 𝑅
1 𝑅 2 4
𝑓1 = [− + √( ) + ] (6)
2𝜋 2𝐿 2 𝐿 𝐿𝐶
ECUACIÓN 6. FRECUENCIA DE CORTE CUANDO XC ES MAYOR QUE XL. [1]

El ancho de banda (BW) viene dado por la diferencia de las frecuencias de corte de
una señal cualquiera [1].

𝑅
𝐵𝑊 = 𝑓2 − 𝑓1 = (7)
2𝜋𝐿
ECUACIÓN 7. ANCHO DE BANDA. [1]

Hay otra forma de representar el ancho de banda, puesto que relaciona el ancho de
banda con el 𝑄𝑠 del circuito. Comprueba que cuanto mayor sea el 𝑄𝑠, menor será el
ancho de banda, y viceversa [1].

𝑓𝑠
𝐵𝑊 = (8)
𝑄𝑠
ECUACIÓN 8. ANCHO DE BANDA EN FUNCIÓN DE LA CALIDAD. [1]

En ocasiones a la relación (𝑓2 − 𝑓1)/𝑓𝑠 se le llama “ancho de banda fraccionario”,

lo que indica lo extenso del ancho de banda en comparación con la frecuencia
resonante. También se puede demostrar que la frecuencia resonante está vinculada
con la media geométrica de la banda de frecuencias; o sea, 𝑓𝑠 = √𝑓1𝑓2

9
 Voltajes en R-L-C

Trazando la magnitud de los voltajes 𝑉𝑅, 𝑉𝐿, 𝑉𝐶 y la corriente I contra frecuencia de un

circuito resonante en serie en el mismo eje, obtenemos las curvas de corriente que se
muestran en la figura 10. [1]

FIGURA 10. CURVAS DE VOLTAJES Y CORRIENTE CONTRA FRECUENCIA PARA UN CIRCUITO RESONANTE
EN SERIE. [1]

• 𝑉𝐶 y 𝑉𝐿 alcanzan sus máximos valores cerca de la frecuencia de resonancia,

(dependiendo de 𝑄𝑠) [1].
• Para bajas frecuencias, 𝑉𝐶 se acerca mucho al voltaje de la fuente y 𝑉𝐿 está
muy próximo a cero; mientras que, con frecuencias altas, 𝑉𝐿 tiende al
voltaje de la fuente y 𝑉𝐶 tiende a cero [1].
• Tanto 𝑉𝑅 como I alcanzan su valor pico a la frecuencia resonante y su forma
es igual [1].

10
 Filtro Pasa-bajo

Circuito R-L

Un filtro paso bajo deja pasar de la entrada a la salida, señales cuya frecuencia es
inferior a una determinada frecuencia de corte. Por lo tanto, el término bajo se utiliza
no para referirse a ningún valor absoluto de frecuencia, sino a valores relativos con
respecto a la frecuencia de corte [2].

FIGURA 11. (a) FILTRO PASA-BAJO R-L EN SERIE. (b) CIRCUITO EQUIVALENTE CUANDO ω ES CERO. (c)
CIRCUITO EQUIVALENTE CUANDO ω ES INFINITA. [2]

La figura 11 muestra un circuito R-L en serie. A la entrada del circuito hay una
fuente de tensión con frecuencia variable, mientras que a la salida está la tensión que
cae en la resistencia. Cuando la frecuencia de la fuente va incrementándose
gradualmente, el comportamiento de la resistencia no se modifica, ya que su
impedancia es independiente de la frecuencia [2].

Cuando se incrementa la frecuencia, la impedancia del inductor también se incrementa

en relación con la resistencia. Cuando se incrementa la impedancia del inductor, se
produce un incremento en la caída de tensión en la misma y una reducción
correspondiente en la tensión de salida [2].

11
Incrementar la impedancia del inductor, genera un desplazamiento en el ángulo de fase
entre la tensión y la corriente en el inductor. La tensión de salida está retrasada con
respecto a la entrada y, a medida que aumenta la frecuencia, este retardo de fase se
aproxima a 90° [2].

La frecuencia de corte puede fijarse en cualquier valor. Seleccionando los valores

adecuados de R y L. Por tanto, se puede diseñar un filtro paso bajo con cualquier
frecuencia de corte requerida [2].

𝑅
𝜔𝑠 = (9)
𝐿
ECUACIÓN 9. FRECUENCIA DE CORTE EN FILTRO PASA-BAJO. [2]

Basándonos en el comportamiento del módulo de la tensión de salida, vemos queeste

circuito R-L en serie deja pasar selectivamente las señales de entrada de baja
frecuencia hacia la salida, bloqueando las señales de entrada de alta frecuencia [2].

FIGURA 12. GRÁFICA DE RESPUESTA EN FRECUENCIA PARA EL CIRCUITO R-L. [2]

12
 Circuito R-C

El circuito R-C en serie mostrado en la figura 13, también puede comportase como
un filtro pasa-bajo [2].

FIGURA 13. FILTRO PASA-BAJO R-C. [2]

• Frecuencia cero (𝑚 = 𝟎). La impedancia del capacitor es infinita y éste se

comporta como un circuito abierto. Por tanto, las tensiones de entrada y de
salida son las mismas [2].
• Frecuencia creciente a partir de cero. La impedancia del capacitor sereduce
con respecto a la impedancia de la resistencia; y la tensión de la fuentese divide
entre la impedancia resistiva y la impedancia capacitiva. Por lo cual,la tensión
de salida es menor a la tensión de la fuente [2].
• Frecuencia infinita (𝑚 = ∞). La impedancia del capacitor es cero y se
comporta como un cortocircuito. Entonces, la tensión de salida es cero [2].

1
𝜔𝑐 = (10)
𝑅𝐶
ECUACIÓN 10. FRECUENCIA DE CORTE PARA CIRCUITO R-C. [2]

13
 Filtro Pasa-alto

Un filtro pasa-alto deja pasar de la entrada a la salida, señales cuya frecuencia es

superior a una determinada frecuencia de corte. El mismo circuito en serie puede
funcionar como filtro pasa-bajo o pasa-alto, dependiendo en dónde se defina la
tensión de salida [2].

Circuito R-C

FIGURA 14. (a) FILTRO PASA-ALTO R-C EN SERIE. (b) CIRCUITO EQUIVALENTE CUANDO ω ES CERO. (c)
CIRCUITO EQUIVALENTE CUANDO ω ES INFINITA. [2]

• Para 𝑚 = 𝟎, el capacitor se comporta como un circuito abierto, por lo que no

fluye corriente a través del resistor [2].
• No se genera caída de tensión en la resistencia y el circuito filtra la tensión de
baja frecuencia fuente antes de que llegue a la salida [2].
• A medida que incrementa la frecuencia de la fuente, la impedancia del
capacitor se reduce en comparación a la del resistor; y la tensión de la fuente
se divide entre el capacitor y el resistor [2].
• Cuando la frecuencia es infinita (𝑚 = ∞), el capacitor se comporta como un
cortocircuito y no cae la tensión entre los terminales del mismo [2].

14
La diferencia en el ángulo de fase entre las tensiones de la fuente y la salida, varía a
medida que cambia la frecuencia

• Para 𝑚 = ∞, la tensión de salida es igual a la entrada, por lo que el ángulo de

fase es cero. A medida que se reduce la frecuencia y se incrementa la
impedancia del capacitor, se produce un desplazamiento de fase entre la
tensión y la corriente del mismo [2].
• El ángulo de fase en la salida está adelantado con respecto a la entrada. Cuando
𝑚 = 𝟎, el ángulo de fase alcanza su valor máximo de +90° [2].

FIGURA 15. DIAGRAMA DE FRECUENCIA PARA EL CIRCUITO R-C. [2]

15
 Filtro Pasa-banda

Son aquellos que permiten el paso hacia la salida de tensiones comprendidas dentro de
una banda de frecuencias, eliminando todas las tensiones cuyas frecuencias estén fuera
de banda [2].

FIGURA 16. (a) FILTRO PASA-BANDA R-L-C EN SERIE. (b) CIRCUITO EQUIVALENTE PARA ω ES CERO. (c)
CIRCUITO EQUIVALENTE PARA ω ES INFINITA. [2]

Para 𝑚 = 𝟎, el capacitor se comporta como un circuito abierto y el inductor como un

cortocircuito. El circuito abierto que representa la impedancia del condensador impide
que la corriente llegue a la resistencia, por lo que la tensión de salida es cero. [2]

Para 𝑚 = ∞, el capacitor se comporta como un cortocircuito y el inductor como un

circuito abierto. Ahora es el inductor que impide que la corriente llegue hasta la
resistencia, siendo de nuevo la tensión de salida cero [2].

16
 FIGURA 17. GRÁFICA DE RESPUESTA EN 'FRECUENCIA PARA EL FILTRO PASA-BANDA R-L-C EN SERIE. [2]

Filtro de Banda-eliminada

Este filtro deja pasar hacia la salida, las tensiones de fuente que se encuentran fuera de
la banda definida por las dos frecuencias de corte y atenúa las tensiones cuya
frecuencia esté situada entre las dos frecuencias de corte [2].

FIGURA 18. (a) FILTRO BANDA ELIMINADA R-L-C EN SERIE. (b) CIRCUITO EQUIVALENTE CUANDO 𝜔 ES
CERO. (c) CIRCUITO EQUIVALENTE CUANDO 𝜔 ES INFINITA. [2]

17
Este circuito de filtro de banda-eliminada R-L-C en serie tiene, por tanto, dos bandas
de paso: una por debajo de una frecuencia de corte inferior y la otra por encima de una
frecuencia de corte superior. Entre estas dos bandas, tanto el inductor como el capacitor
tienen impedancias finitas y signos opuestos. A medida que incrementa la frecuencia,
la impedancia del inductor incrementa y la del capacitor disminuye [2].

FIGURA 19. GRÁFICA DE LA RESPUESTA EN FRECUENCIA PARA EL CIRCUITO DE FILTRO DE BANDA-

ELIMINADA R-L-C. [2]

Circuito Resonante en Paralelo

Un circuito resonante paralelo tiene una configuración simple que aparece en la figura
20, combinando elementos R-L-C en paralelo con una fuente de voltaje [1].

FIGURA 20. RED RESONANTE EN PARALELO IDEAL. [1]

En un circuito en serie, la impedancia era mínima en resonancia, y producía una

corriente que daba por resultado un elevado voltaje de salida en 𝑉𝐶 y 𝑉𝐿. En cambio,
en un circuito resonante paralelo, la impedancia es aproximadamente alta en estado
de resonancia, y produce un voltaje relevante para 𝑉𝐶 y 𝑉𝐿 [1].

18
El análisis resultaría directo como en el caso de la resonancia serie. Sin embargo, en
la práctica, la resistencia interna del inductor debe ubicarse en serie con la bobina,
como se observa en la figura 21 [1].

FIGURA 21. RED L-C EN PARALELO PRÁCTICA. [1]

Ya no se puede incluir la resistencia 𝑅𝑙 en una equivalente serie o paralelo con la

resistencia de la fuente, ni con ninguna resistencia añadida al diseño. Aunque en
general la magnitud de 𝑅𝑙 es muy pequeña en comparación con otros valores de
resistencia y reactancia de la red, posee un impacto relevante en el estado de resonancia
en paralelo [1].

Según, para determinar un equivalente de red en paralelo de la rama R-L en serie de la

figura 21, se emplea la técnica de admitancia (inversa).

𝑅𝑙2 + 𝑋𝑙2 𝑅𝑙2 + 𝑋𝑙2

𝑅𝑃 = 𝑋 𝐿𝑃 =
𝑅𝑙 𝑋𝑙

FIGURA 22. RED EQUIVALENTE EN PARALELO DE UNA COMBINACIÓN R-L EN SERIE. [1]

Una vez realizado el equivalente, se procede a reemplazar y establecer las condiciones

de resonancia para una configuración resonante en paralelo. Para la resonancia en
serie, la frecuencia resonante era la frecuencia a la cual la impedancia era mínima, la
corriente máxima, la impedancia en la entrada resistiva, y que la red generaría un factor
de potencia unitario [1].
19
Para circuitos en paralelo, debido a que la resistencia 𝑅𝑃 en el diseño equivalente
depende de la frecuencia, en la cual se obtiene el 𝑉𝐶 máximo, no es la que se necesita
para la característica de factor de potencia unitario [1].

FIGURA 23. SUSTITUCIÓN DE R=RF||RP. [1]

Factor de Potencia Unitario (𝑭𝑷)

Según, para el factor de potencia unitario su componente reactivo debe ser cero,
𝑅𝑙2+𝑋𝑙2
como se define por 𝑋𝐿𝑃 = 𝑋𝐶 sustituimos 𝑋𝐿𝑃 y obtenemos que 𝑋𝐶 = [1]
𝑋𝑙

Ahora la frecuencia 𝑓𝑃 es la frecuencia resonante de un circuito resonante enparalelo

(para 𝑓𝑃 = 1) y 𝑓𝑠 es la frecuencia resonante definida por 𝑋𝐶 = 𝑋𝐿 para la resonancia
en serie [1].

1 𝑅𝑙2𝐶 𝑅𝑙2𝐶
𝑓𝑃 = √1 − ≡ 𝑓𝑠√1 − (11)
2𝜋√𝐿𝐶 𝐿 𝐿

ECUACIÓN 11. FRECUENCIA RESONANTE DE UN CIRCUITO RESONANTE EN PARALELO. [1]

Impedancia Máxima (𝒇𝒎)

En 𝑓 = 𝑓𝑃 la impedancia de entrada en un circuito resonante paralelo no se acercará

a su máximo valor por la vinculación de la frecuencia de 𝑅𝑃. La frecuencia en la cual
ocurre la máxima impedancia se define como 𝑓𝑚 y es ligeramente más grande que 𝑓𝑃
[1].

1 𝑅𝑙2𝐶
𝑓𝑚 = 𝑓𝑠√1 − ( ) (12)
4 𝐿
ECUACIÓN 12. FRECUENCIA A LA IMPEDANCIA MÁXIMA. [1]
20
 FIGURA 24. CURVA ZT CONTRA FRECUENCIA PARA EL CIRCUITO RESONANTE EN PARALELO. [1]

Selectividad para Circuitos Resonantes en Paralelo

Para los circuitos en paralelo, la curva de resonancia a tener en cuenta es la del voltaje
𝑉𝐶 que pasa a través del capacitor. Se origina en base a consideraciones electrónicas
que normalmente colocan el capacitor en la entrada. Como el voltaje que pasa a través
de elementos en paralelo es el mismo 𝑉𝐶 = 𝑉𝑃 = 𝐼𝑍𝑇 [1].

La magnitud resonante de 𝑉𝐶 está establecida por un valor de 𝑍𝑇𝑚 y la magnitud de la

fuente de corriente I. Al factor de calidad de un circuito resonante paralelo, lo sigue
determinando la relación de la potencia reactiva con la potencia real [1].

𝑅 𝑅𝑓||𝑅𝑝
𝑄𝑝 = = (13)
𝑋𝐿𝑃 𝑋𝑐
ECUACIÓN 13. FACTOR DE CALIDAD DEL CIRCUITO RESONANTE EN PARALELO. [1]

Donde 𝑋𝐿𝑃 = 𝑋𝑐 en resonancia. En una fuente ideal de corriente (tienda a infinito) o

cuando 𝑅𝑓 sea lo bastante grande comparado con 𝑅𝑝 [1].

𝑋𝐿
𝑄𝑝 = = 𝑄𝑙 (14)
𝑅𝑙
ECUACIÓN 14. FACTOR DE CALIDAD DE LA BOBINA. [1]

21
En general, el ancho de banda continúa relacionado con la frecuencia resultante y el
factor de calidad por

𝑓𝑟
𝐵𝑊 = 𝑓2 − 𝑓1 = (15)
𝑄𝑝
ECUACIÓN 15. ANCHO DE BANDA CIRCUITOS RESONANTES PARALELOS. [1]

Las frecuencias de corte 𝑓1 y 𝑓2 se determinan utilizando el circuito equivalente

mostrado en la figura 14; con la condición de la potencia en resonancia. Las
frecuencias de mediana potencia resultan debido a que el voltaje de salida es 0.707 por
el valor máximo. Sin embargo, para condiciones de resonancia en paralelousando una
fuente de corriente, la repuesta de frecuencia de la impedancia puntual de excitación es
la misma que la del voltaje de salida [1].

1 1 1 4𝐶
𝑓1 = [− +√ (16)
4𝜋𝐶 𝑅 𝑅 2+ 𝐿
]

ECUACIÓN 16. FRECUENCIA DE CORTE EN PARALELO NEGATIVA. [1]

1 1 1 4𝐶
𝑓2 = [ +√ 2+ ] (17)
4𝜋𝐶 𝑅 𝑅 𝐿

ECUACIÓN 17. FRECUENCIA DE CORTE EN PARALELO POSITIVA. [1]

En resonancia, un aumento de 𝑅𝑙 o reducción en la relación L/C conlleva una reducción

de la impedancia resonante, con un incremento respectivo en la corriente [1].

FIGURA 25. EFECTO DE RF, L Y C SOBRE LA CURVA DE RESONANCIA EN PARALELO. [1]

22
Con frecuencias bajas, la reactancia capacitiva es muy alta, en cambio la reactancia
inductiva es baja. Al estar en paralelo los elementos, la impedancia total con
frecuencias bajas es inductiva. A frecuencias altas es lo opuesto, o sea, es capacitiva.
En resonancia (𝑓𝑝), la red parece resistiva [1].

FIGURA 26. CURVA DE FASE PARA EL CIRCUITO RESONANTE EN PARALELO. [1]

Efecto de Calidad del Inductor (𝐐𝐥) ≥10

En general, para los circuitos resonantes en paralelo, el factor de calidad de la bobina

(𝑄𝑙) es lo bastante elevado para generar algunas aproximaciones que facilitan el
análisis [1].

TABLA 1. CIRCUITO RESONANTE EN PARALELO CON CALIDAD DE BOBINA GRANDE. [1]

Parámetro 𝑸𝒍 ≥ 𝟏𝟎
𝑓𝑃 𝑓𝑠
𝑓𝑚 𝑓𝑠
𝑍𝑇 𝑝 𝑅𝑓||𝑄𝑙2𝑅𝑙
𝑍𝑇𝑚 𝑅𝑓||𝑄𝑙2𝑅𝑙
𝑍𝑇 𝑝 𝑍𝑇 𝑝
𝑄𝑃 =
𝑋𝐿 𝑋𝐶
𝑓𝑃 𝑓
BW =
𝑄𝑃 𝑄𝑃
IL, IC 𝐼𝐿 = 𝐼𝐶 = 𝑄𝑙𝐼𝑇

23
24
